Токарно-карусельные станки

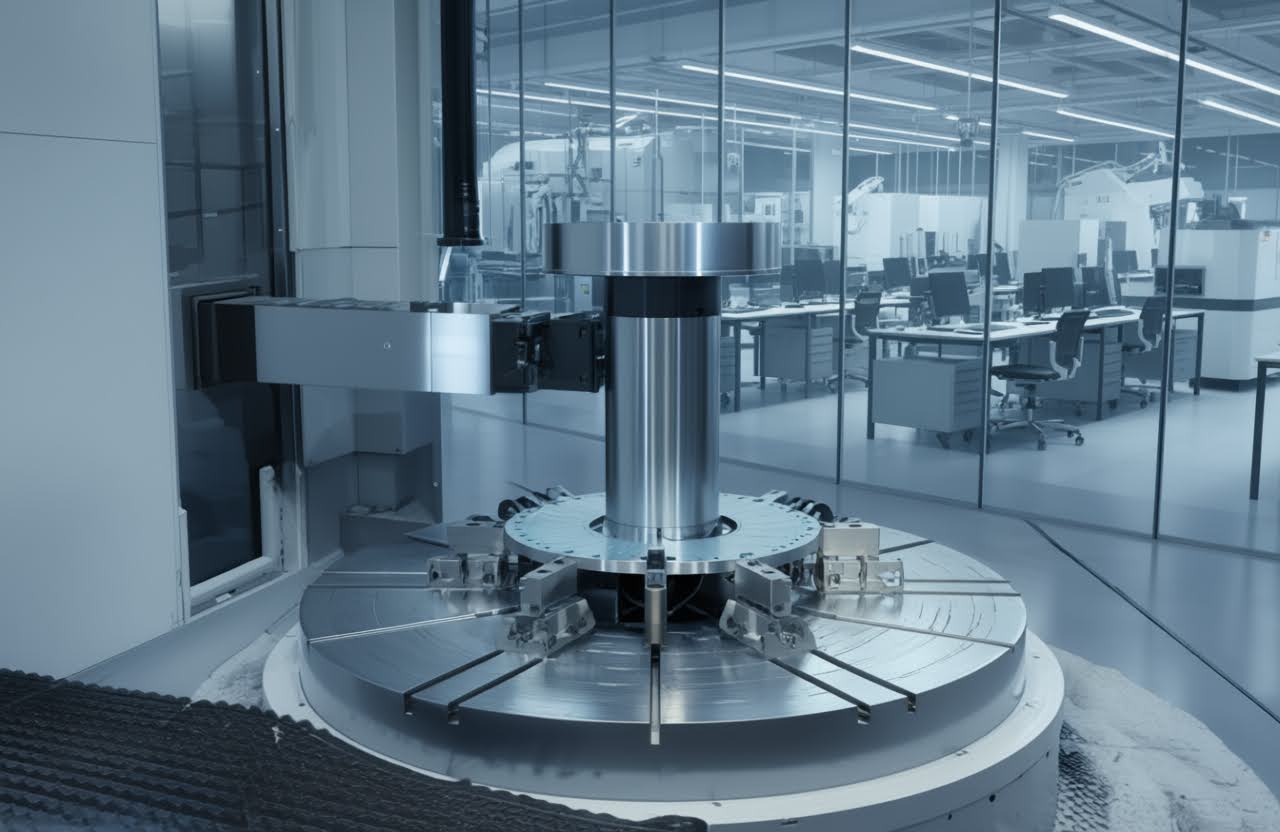

Вертикальное расположение оси вращения планшайбы позволяет использовать массу заготовки для ее надежной установки на рабочую поверхность. В отличие от горизонтальных станков, где тяжелая деталь создает огромный изгибающий момент на шпиндель, здесь основная нагрузка распределяется равномерно по всей площади стола. Сила тяжести естественно прижимает изделие к плоскости, что существенно снижает риск его смещения под воздействием центробежных сил или при черновом снятии припуска.

Когда закрепляют кольца большого диаметра или тонкостенные цилиндры, гравитация помогает сохранить их исходную геометрию и предотвратить овальность. Конструкция карусельного типа позволяет размещать объекты весом более 100 т без опасности деформации шпиндельного узла или нарушения соосности при вращении.

Тяжелые заготовки центрируют с помощью независимых кулачков, которые перемещают по радиальным пазам зеркала стола в ручном или автоматическом режиме. Если изделие имеет сложную форму с неравномерным припуском, распределение веса контролируют через специальные датчики нагрузки на приводе. При вращении многотонных объектов огромная кинетическая энергия требует особого внимания к балансировке, чтобы исключить колебания станины.

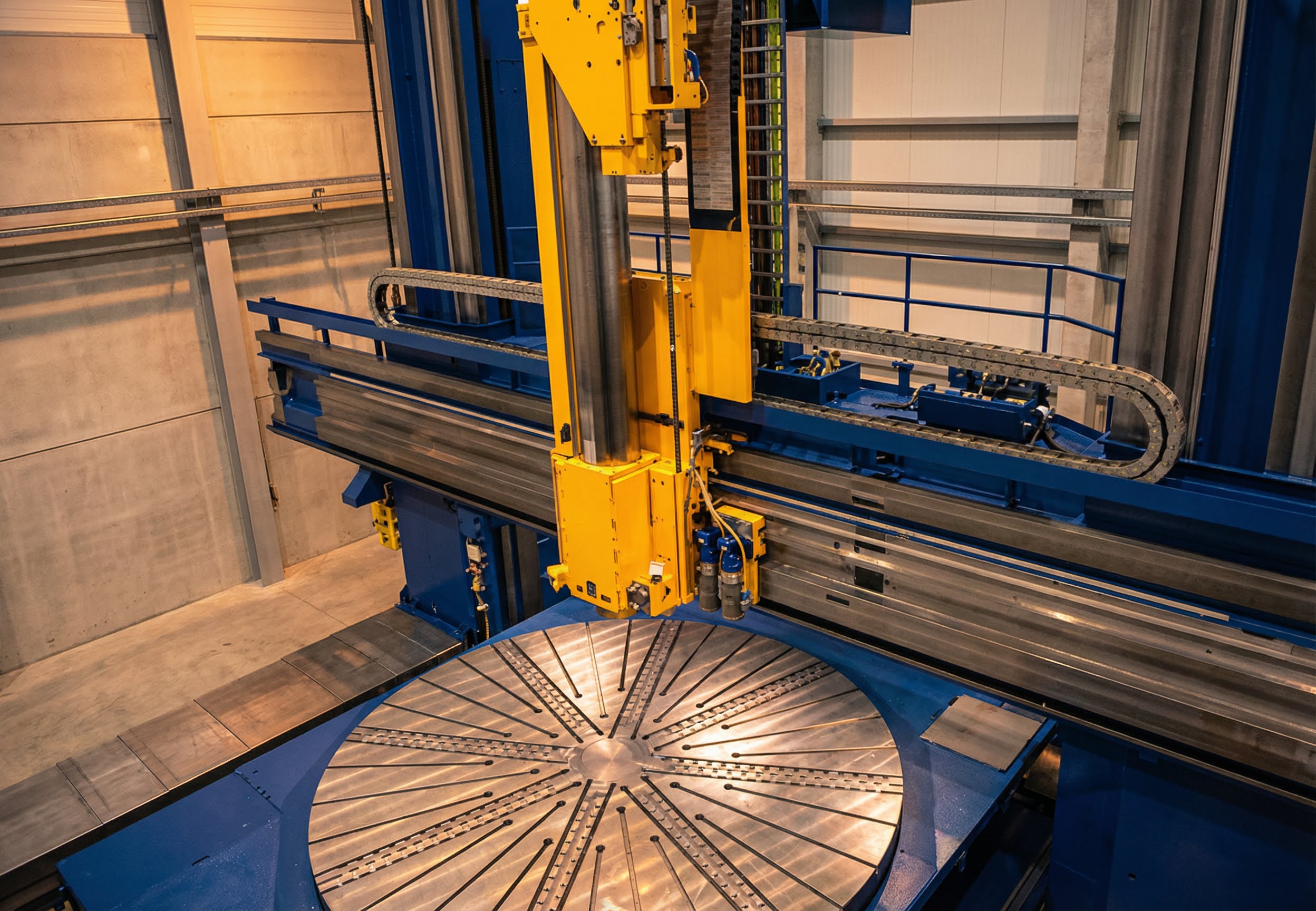

Вертикальный ползун карусельного станка при глубоком растачивании испытывает колоссальные отталкивающие усилия, которые стремятся отклонить инструмент от заданной оси. Чтобы минимизировать этот эффект, конструкцию узла делают максимально жесткой и снабжают системой компенсации вылета. Специальные механизмы внутри суппорта создают встречное натяжение, которое уравновешивает упругие деформации металла при максимальном выдвижении балки.

Если инструмент уходит вглубь заготовки на 1000-1500 мм, даже микроскопический люфт в направляющих может привести к браку из-за конусности отверстия. Для повышения стабильности применяют направляющие качения или гидростатические опоры, которые удерживают ползун в строго вертикальном положении независимо от силы сопротивления резанию.

В современных станках с ЧПУ используют алгоритмы математической коррекции траектории, которые учитывают расчетный прогиб инструмента под нагрузкой. Система смещает координату резца на несколько микрон в противоположную сторону, чтобы компенсировать отклонение кончика инструмента. Для уменьшения рычага воздействия сил резания выбирают ползуны увеличенного сечения, которые изготавливают из высокопрочного чугуна.

Станины карусельных станков достигают высоты 10 м и более, поэтому даже незначительное изменение температуры в цехе вызывает их линейное расширение. Когда одна колонна нагревается сильнее другой от солнечного света или работы соседнего оборудования, возникает наклон поперечины и нарушение геометрии реза.

Чтобы исключить погрешности, производители интегрируют в корпус станка сеть датчиков, которые фиксируют расширение металла в разных точках. Система управления анализирует данные и вносит автоматическую правку в программу движения суппортов в реальном времени. Электроника смещает координаты осей на расчетную величину, чтобы инструмент всегда находился в нужной точке относительно вращающейся заготовки.

Для достижения максимальной точности в особо ответственных моделях применяют принудительную циркуляцию масла внутри полых колонн и траверсы. Специальный теплообменник поддерживает стабильную температуру рабочей жидкости, что предотвращает локальные перегревы и коробление скелета машины. Если станок стоит в помещении с нестабильным климатом, его закрывают защитным термокожухом.

Шпиндель карусельного станка несет на себе планшайбу весом в десятки тонн, поэтому для его вращения требуются уникальные опорные узлы. Гидростатическая система создает между валом и втулкой тонкий слой масла под давлением до 100 бар, который полностью исключает контакт поверхностей. При вращении деталь фактически плавает на масляной пленке, и это свойство позволяет полностью избавиться от механического трения и износа.

Жидкостный слой выполняет роль идеального демпфера, который поглощает любые удары и микровибрации при прерывистом точении или грубой обдирке литья. Благодаря отсутствию нагрева от трения точность вращения планшайбы остается неизменной на протяжении всей многочасовой смены при любых оборотах.

Для работы такой системы требуется мощная насосная станция с многоступенчатой очисткой масла от мельчайших частиц загрязнений. Датчики давления контролируют толщину масляного клина и мгновенно блокируют работу при возникновении риска касания металлов. Гидростатический шпиндель обеспечивает радиальное биение стола в пределах 1-3 мкм, что необходимо для получения высочайшего качества торцевых поверхностей.

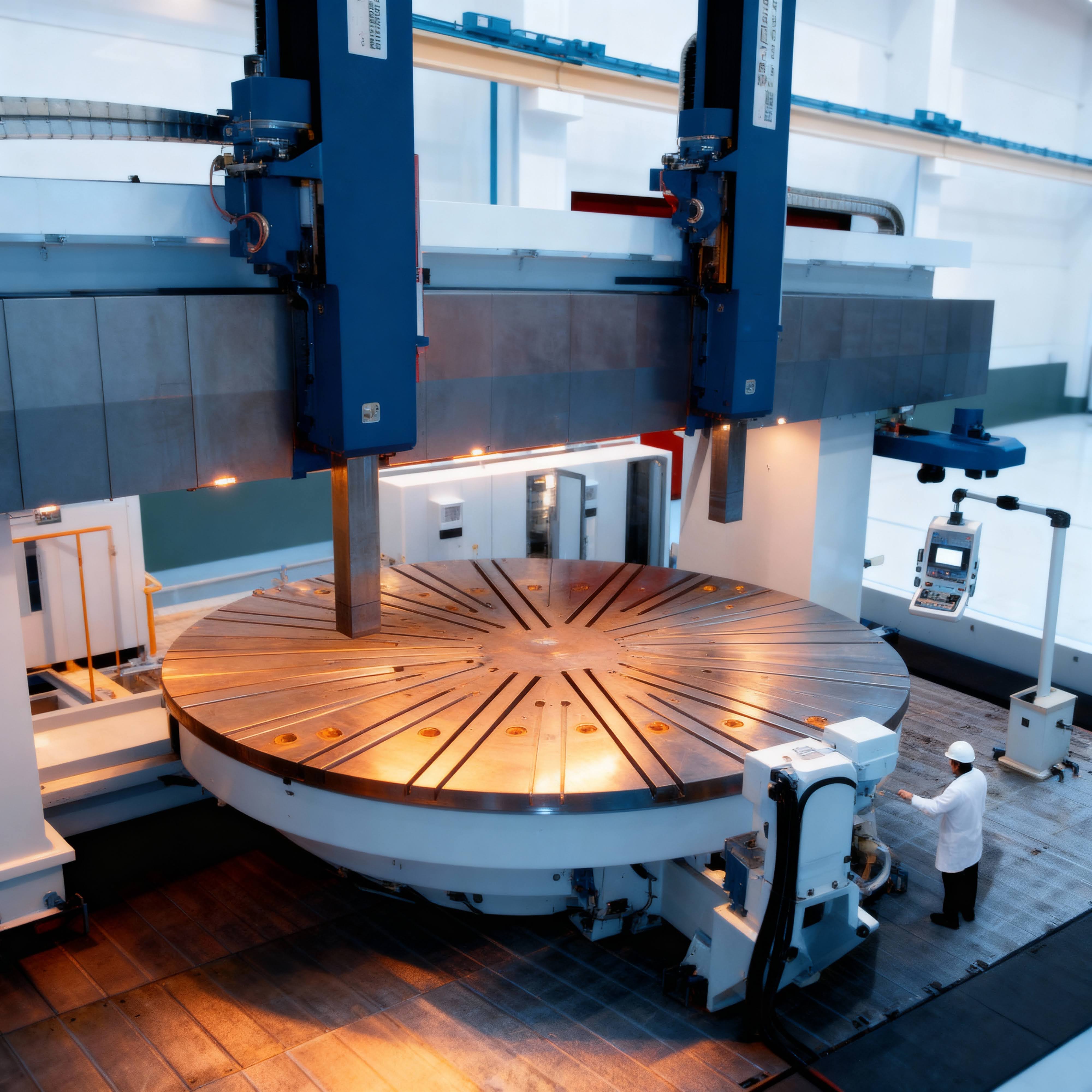

Поперечина двухстоечного станка перемещается по вертикальным направляющим и несет тяжелые рабочие суппорты с инструментом. Из-за огромного веса и длины балки существует риск ее перекоса, если один из подъемных винтов будет вращаться чуть быстрее другого.

Чтобы исключить эту проблему, в приводе подъема используют систему электронной синхронизации осей с точностью до нескольких микрон. Лазерные или оптические линейки на каждой стойке постоянно считывают фактическое положение краев поперечины и передают сигнал в ЧПУ. Если возникает рассогласование, автоматика корректирует скорость одного из двигателей, чтобы восстановить горизонталь конструкции.

Для фиксации поперечины в рабочем положении применяют мощные гидравлические зажимы, которые намертво притягивают ее к направляющим колонн. Это создает жесткий замкнутый контур, способный выдержать огромные усилия резания без вибраций и деформаций. Перед началом перемещения зажимы автоматически разжимаются и система проверяет готовность всех узлов к движению.

При растачивании глубоких внутренних полостей на карусельном станке стружка скапливается на дне отверстия и может повредить режущий инструмент. Чтобы этого не произошло, используют комбинированную систему смыва под большим давлением и механические устройства эвакуации. Форсунки подают смазочно-охлаждающую жидкость непосредственно через канал в ползуне и резцедержателе прямо в зону резания.

Поток жидкости под напором 20-40 бар вымывает металлические частицы вверх или в специальные технологические окна заготовки. Если диаметр отверстия позволяет, применяют шнековые конвейеры, которые поднимают отходы на поверхность для их последующего удаления из зоны обработки.

В процессе работы станок часто совершает периодические выводы инструмента для полной очистки глубоких каналов от скопившегося лома. Специальные датчики контроля крутящего момента следят за сопротивлением резанию, которое резко возрастает при заклинивании стружки. Если нагрузка превышает норму, автоматика останавливает подачу, чтобы предотвратить поломку дорогостоящего суппорта или порчу поверхности детали.

Измерение радиального и торцевого биения на заготовках экстремального размера требует применения лазерных измерительных комплексов. Обычные индикаторные головки имеют ограниченный диапазон, поэтому их используют только для предварительной выверки положения детали на кулачках.

Лазерный сканер устанавливают на неподвижную часть станины или на суппорт, после чего он строит виртуальную модель поверхности при медленном вращении планшайбы. Программное обеспечение сопоставляет реальные координаты точек с идеальной окружностью и выдает оператору инструкции по корректировке положения изделия. Это позволяет добиться соосности в пределах 0,05 мм даже для объектов весом в десятки тонн и диаметром до 10-12 м.

Для контроля торцевого биения зеркала стола применяют прецизионные электронные уровни, которые фиксируют наклон всей системы с точностью до угловых секунд. Если деталь имеет сложную форму, используют контактные измерительные щупы, которые поочередно касаются контрольных точек на поверхности. Полученные данные позволяют учесть биение при расчете программы обработки, чтобы первый проход резца был максимально равномерным по глубине.

При обработке поковок или литья с прерывистыми поверхностями узлы карусельного станка испытывают мощные ударные воздействия. Для компенсации таких нагрузок в опорах планшайбы применяют двухрядные роликовые подшипники с коническими роликами или специализированные упорные узлы увеличенного сечения. Они обладают повышенной статической грузоподъемностью и способны эффективно распределять энергию удара по большой площади контакта.

Тела качения изготавливают из специальных марок стали с глубокой цементацией, которая придает им твердость снаружи и вязкость внутри. Это предотвращает появление сколов и трещин при резком врезании резца в металл заготовки на больших подачах.

Для защиты подшипниковых узлов от вибраций в конструкцию станины внедряют демпфирующие проставки из полимерных композитов или специальных сплавов. Системы смазки под давлением постоянно обновляют масляный слой в зоне контакта, что создает дополнительную гидравлическую подушку для гашения колебаний. Если планируют длительную работу с тяжелыми ударами, выбирают модели станков с гидростатическими направляющими стола, которые вообще не имеют механического контакта в опорах.

Вытачивание конусов и сложных криволинейных поверхностей на карусельном станке требует синхронного перемещения вертикального ползуна и горизонтального суппорта. Современные системы ЧПУ используют функцию линейной и круговой интерполяции для управления двумя осями одновременно с высочайшей точностью.

Процессор рассчитывает траекторию движения так, чтобы резец перемещался по диагонали или дуге, сохраняя постоянную скорость резания относительно поверхности заготовки. Это позволяет получать идеальные конические сопряжения на деталях большого размера без использования специальных копирных линеек или ручной подстройки углов. Автоматика корректирует положение инструмента несколько тысяч раз в секунду.

Для программирования фасонных профилей применяют CAD/CAM-системы, которые генерируют код на основе 3D-моделей будущих изделий. Система ЧПУ поддерживает функцию коррекции радиуса вершины резца, что критически важно при обработке галтелей и скруглений. При изменении диаметра в процессе конического точения компьютер автоматически меняет частоту вращения планшайбы для поддержания стабильного режима работы.

Автоматическая смена инструмента на токарно-карусельных станках организована через магазинную систему, которую располагают вне зоны обработки или на поперечине. Специальный манипулятор забирает нужный блок с резцом или фрезой и устанавливает его в гнездо ползуна по команде из программы. Фиксация происходит с помощью мощного гидравлического зажима, который обеспечивает повторяемость позиционирования в пределах 2-5 мкм.

После каждой смены система продувает посадочное место сжатым воздухом, чтобы удалить пыль и капли охлаждающей жидкости, которые могут нарушить точность установки. Это позволяет вести комплексную обработку детали за один установ, последовательно выполняя точение, сверление и растачивание.

Емкость магазина может составлять от 12 до 60 различных инструментов, что полностью закрывает потребности любого сложного технологического процесса. Каждый блок снабжают чипом электронной идентификации, который передает в ЧПУ данные о типе резца, его размерах и накопленном износе. Если во время работы инструмент ломается или затупляется, автоматика сама выбирает дублирующий резец из магазина и продолжает выполнение задания.

Вертикальный суппорт вместе с ползуном и инструментальной головкой может весить несколько тонн, и этот груз постоянно стремится вниз под действием гравитации. Для обеспечения плавного движения и защиты винтовых пар от чрезмерного износа применяют системы разгрузки веса.

Чаще используют гидравлические или пневматические цилиндры, которые создают усилие, направленное вверх и равное массе узла. Это позволяет двигателям подач работать в легком режиме, так как им не нужно преодолевать инерцию и вес массивной конструкции. Благодаря балансировке точность перемещения вверх и вниз становится абсолютно одинаковой, что исключает появление рывков при микроподачах инструмента.

Стабильность давления в системе компенсации контролирует автоматика, которая подстраивает усилие при смене тяжелых инструментальных блоков. Если произойдет внезапный обрыв питания, система разгрузки удержит ползун от резкого падения на деталь или планшайбу, выполняя роль страховки. Пневматические аккумуляторы сглаживают пульсации давления и обеспечивают мягкость хода суппорта во всем диапазоне его перемещения по стойке.

Вращение огромных масс на карусельном станке создает колоссальную кинетическую энергию, которая требует особых мер безопасности для защиты людей и здания. Вокруг рабочей зоны монтируют мощные стальные ограждения, способные выдержать удар в случае вылета зажимного кулачка или части разрушенного инструмента.

Все двери снабжают электромеханическими блокировками, которые запрещают запуск планшайбы при открытых створках или нахождении человека внутри периметра. Система торможения главного привода позволяет остановить многотонный стол за несколько секунд в экстренной ситуации благодаря использованию динамического торможения двигателем и дисковых гидравлических тормозов.

Автоматика постоянно контролирует уровень вибрации станины через датчики-акселерометры, которые мгновенно отключают питание при превышении допустимых значений. Это предотвращает разрушение фундамента и самого станка при внезапном смещении заготовки или поломке опорных подшипников. Освещение рабочей зоны делают максимально ярким и защищенным от брызг раскаленного масла и стружки, чтобы оператор мог безопасно вести наблюдение через бронированные стекла.

Установка токарно-карусельного станка требует подготовки специального виброизолированного фундамента, глубина которого может достигать 3-5 м. Основание представляет собой монолитную железобетонную плиту, которую отливают отдельно от пола цеха для исключения передачи колебаний на соседнее оборудование. Под бетон закладывают слой демпфирующего материала, например, технической пробки или специальных эластомеров, которые гасят удары от тяжелого резания.

Внутри фундамента предусматривают каналы для подвода электричества, гидравлических линий и системы удаления стружки, а также приямки для обслуживания нижней части шпинделя. Масса бетонного блока должна в 3-5 раз превышать вес самого станка вместе с максимальной заготовкой для обеспечения абсолютной стабильности.

Крепление станины к фундаменту выполняют с помощью анкерных болтов большого диаметра и специальных клиновых опор для точного выравнивания по уровню. После окончательной нивелировки пространство под основанием заливают безусадочным составом, который гарантирует плотное прилегание металла к бетону без воздушных пустот. Неправильно подготовленный фундамент со временем может просесть под весом многотонного агрегата, что приведет к перекосу направляющих и к потере точности обработки.
