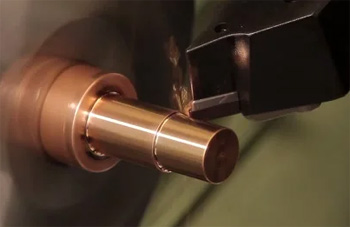

Токарная обработка меди

Медь обладает исключительной пластичностью, поэтому при использовании затупленного инструмента металл начинает сильно деформироваться вместо чистого срезания слоя. На поверхности заготовки в таких условиях появляется наклеп — твердый слой, который препятствует дальнейшему проходу резца и портит структуру детали.

Режущая кромка должна иметь максимальную остроту и минимальный радиус скругления, чтобы исключить эффект смятия материала при контакте. Когда клин резца заходит в медь плавно, исключается возникновение рваных краев и глубоких задиров. Состояние заточки проверяют после обработки каждых 10 заготовок, так как мягкий металл вызывает специфический абразивный износ вершины.

Использование пластин с полированной передней поверхностью снижает трение и предотвращает налипание разогретых микрочастиц на инструмент. Если кромка теряет первоначальную остроту, нагрузка на шпиндель станка возрастает, что приводит к нежелательному перегреву всей конструкции. Аккуратная доводка резцов алмазными брусками позволяет добиться зеркального блеска поверхности без проведения дополнительной шлифовки. При настройке процесса выбирают положительные углы наклона режущей части для облегчения отвода стружки.

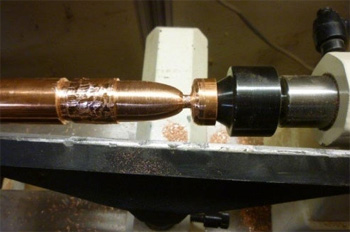

При точении чистой меди образуется длинная ленточная стружка, которая стремится намотаться на деталь или элементы вращающегося патрона. Подобная металлическая нить представляет серьезную опасность для оборудования и может поцарапать уже обработанные участки заготовки.

Для принудительного разрыва слоя металла используют резцы со специальными глубокими канавками — стружколомами, которые создают крутой изгиб выходящего материала. Также применяют метод прерывистой подачи, когда программа ЧПУ делает микропаузы в движении суппорта для разрыва непрерывной линии. Этот прием позволяет ломать медь на короткие сегменты, которые легко выпадают в поддон станка.

Скорость подачи при работе с медными сплавами должна быть достаточной для формирования устойчивой дуги изгиба металлической ленты. Если подача слишком мала, металл просто тянется за инструментом и забивает рабочую зону, мешая обзору. Обильный полив зоны резания смазочно-охлаждающей жидкостью под высоким давлением также способствует эффективному вымыванию отходов. Чистота рабочего стола исключает риск заклинивания инструмента и случайной поломки хрупких кромок.

Добавление теллура в состав меди до уровня 0.5% радикально меняет характеристики обрабатываемости материала резанием. Теллур образует в структуре металла мелкие включения, которые работают как внутренний разделитель и способствуют получению мелкой сыпучей стружки.

Медь марки ТеК позволяет увеличить скорость точения в 2-3 раза по сравнению с чистыми марками без потери качества поверхности. Резец в таких условиях служит гораздо дольше, так как коэффициент трения снижается за счет специфических свойств присадки. Данный сплав выбирают для массового изготовления точных контактов и разъемов на скоростных станках-автоматах.

Электропроводность теллуристой меди остается почти на уровне чистых сортов, поэтому замена материала не вредит характеристикам готовых приборов. Поверхность после точения получается идеально гладкой и не требует ручного снятия заусенцев на кромках. При нарезании мелкой резьбы теллур исключает риск защемления метчика и случайного срыва тонких витков. Режимы обработки подбирают аналогично параметрам для латуни-сыпучки, что значительно упрощает технологическую подготовку производства.

Зеркальный блеск на поверхности меди достигается за счет применения резцов из синтетического алмаза (PCD) и высокой частоты вращения шпинделя. Алмаз обладает минимальной адгезией к меди, поэтому на его кромке никогда не появляется нарост из приварившихся частиц.

Когда инструмент проходит по металлу, он чисто перерезает кристаллическую решетку без микроскопических разрывов и деформаций. Шероховатость после такой обработки падает до минимальных значений Ra 0.1, что полностью исключает необходимость в последующей химической полировке. Точность диаметра выдерживается в пределах 5 мкм для обеспечения плотной посадки в ответственные разъемы.

В качестве смазки при чистовых проходах часто применяют спиртовой туман или WD-40 для предотвращения мгновенного окисления свежего среза. Подачу инструмента ограничивают значениями 0.02 мм на один оборот шпинделя для исключения видимой спиральной линии на заготовке. Массивная станина оборудования должна полностью гасить любые вибрации, так как даже мизерное дрожание испортит декоративный вид изделия.

Применение составов типа WD-40 или чистого керосина при обработке меди оправдано их способностью глубоко проникать в зону контакта и снижать липкость металла. Обычные водные растворы часто не обеспечивают достаточного скольжения, что приводит к появлению задиров на мягкой поверхности.

Керосин эффективно растворяет жиры и предотвращает налипание вязкой стружки на переднюю грань режущего инструмента. Этот метод охлаждения позволяет работать на повышенных оборотах без риска мгновенного перегрева резца и заготовки. Жидкость быстро отводит энергию и сохраняет естественный цвет меди без появления темных окисных пятен.

Систему подачи организуют через мелкодисперсные форсунки для создания направленного факела распыления прямо в точку реза. Малый расход состава делает процесс экономичным и упрощает последующую очистку готовых деталей от остатков смазки. При работе с горючими жидкостями в цехе обязательно используют мощную вытяжную вентиляцию и соблюдают нормы безопасности. После завершения точения детали обдувают сжатым воздухом, что оставляет поверхность сухой и готовой к пайке или гальваническому покрытию.

Нарезание резьбы в мягкой меди осложняется риском вырыва кусков материала и деформации тонкого гребня витка. Чтобы получить качественный профиль, используют метод многопроходного точения с постепенным углублением на 0.05 мм за один цикл.

Резец выбирают с положительным передним углом и гладкой полированной вершиной для значительного снижения сил трения. В качестве смазочного материала применяют густые масла или специальные резьбонарезные пасты с высоким содержанием парафина. Острая кромка должна срезать слой плавно, не допуская защемления инструмента в узкой впадине.

При работе на станках с ЧПУ синхронизируют вращение шпинделя с осевым движением суппорта для исключения случайного сдвига шага. Если резьба имеет мелкий профиль, используют метчики из кобальтовой стали с увеличенной обратной конусностью. Данная конструкция облегчает вывод инструмента из отверстия и предотвращает повреждение витков при включении реверса. После выполнения операции профиль проверяют прецизионными калибрами для подтверждения отсутствия наплывов металла.

Бескислородная медь высокой проводимости отличается максимальной чистотой и экстремальной вязкостью, что делает ее самым трудным материалом для точения. В структуре металла полностью отсутствуют оксиды, поэтому стружка получается очень прочной и тягучей.

Резцы для таких заготовок должны иметь большие задние углы до 15 градусов для минимизации площади контакта с деталью. Любое трение нерабочей грани инструмента о заготовку вызывает мгновенный нагрев и искажение размеров из-за теплового расширения стали. Работа требует использования только новой оснастки из мелкозернистого твердого сплава.

Для обеспечения чистого среза без эффекта затягивания металла под резец скорость резания поддерживают на стабильном уровне 50 м/мин. Охлаждение должно быть непрерывным и максимально обильным, так как медь моментально передает тепловую энергию к шпинделю. При изготовлении деталей вакуумной техники следят за стерильностью охлаждающей жидкости для исключения попадания посторонних примесей в поры. Контроль шероховатости проводят в нескольких точках по длине заготовки.

Фиксация полых медных заготовок требует распределения усилия зажима по большой площади для предотвращения деформации. Обычные стальные кулачки патрона заменяют на мягкие накладки из алюминия, которые протачивают под конкретный диаметр трубы. Это исключает появление глубоких вмятин и царапин на поверхности мягкого металла.

В качестве альтернативы применяют цанговые патроны, которые обеспечивают равномерный круговой обхват и высокую точность центрирования. Когда толщина стенки составляет менее 1 мм, внутрь заготовки вставляют жесткую стальную оправку для поддержки металла изнутри.

Усилие зажима контролируют с помощью манометров гидравлической системы станка для полного исключения избыточного давления. При точении используют минимальные глубины прохода для снижения радиальной нагрузки от режущего инструмента. Охлаждающую жидкость направляют так, чтобы она не вызывала вибрации тонкого металла при ударе мощной струи. После завершения обработки деталь проверяют на эллипсность в свободном состоянии без зажима в оснастке.

Для обработки меди выбирают резцы с увеличенным передним углом до 30 градусов, что обеспечивает легкий сход вязкой ленты металла. Острая кромка работает по принципу бритвы и чисто отделяет слой без создания значительных внутренних напряжений в заготовке. Подобная геометрия заточки снижает температуру в зоне контакта и предотвращает упрочнение поверхностного слоя.

Задний угол также делают больше стандартного для исключения трения тела инструмента о деталь при малых диаметрах обработки. Правильно подобранные параметры позволяют работать с минимальным осевым давлением на шпиндель.

Инструмент изготавливают из сталей марки Р18 или твердых сплавов группы ВК, которые хорошо сохраняют остроту грани. Переднюю поверхность пластины полируют до зеркального состояния для максимального снижения коэффициента трения. Если угол заточки будет слишком мал, медь начнет налипать на резец, что приведет к появлению рваных задиров. Использование специализированного инструмента повышает общую производительность труда на 20% по сравнению с универсальной оснасткой.

Изготовление медных электродов требует высочайшей точности профиля и полного отсутствия заусенцев на всех рабочих гранях. Токарная обработка позволяет получать цилиндрические и фасонные изделия с допуском 0.01 мм для последующей прошивки отверстий в стальных формах.

Резец должен обеспечивать идеальную перпендикулярность торцов относительно центральной оси для правильной настройки в эрозионной установке. Поверхность металла после точения остается химически чистой, что важно для стабильности электрического разряда. Любые микроскопические дефекты на меди неизбежно отразятся на качестве обрабатываемой стальной детали.

При создании сложного контура используют резцы с малым радиусом при вершине для получения четких внутренних углов. Медь фиксируют в центрах станка при большой длине электрода для исключения радиального биения и прогиба. Скорость вращения подбирают так, чтобы тепло не вызывало коробления тонкого стержня в процессе снятия стружки. После завершения точения электроды очищают в спиртовых ваннах для полного удаления остатков смазочных масел.

Высокая теплопроводность меди способствует быстрому распространению тепловой энергии от зоны резания по всему телу заготовки и инструмента. Это защищает кромку резца от мгновенного оплавления, но вызывает нагрев шпиндельного узла оборудования.

При длительной работе тепловое расширение меди может изменить фактический диаметр детали на 0.03 мм и более. Для сохранения точности используют системы постоянной фильтрации и принудительного охлаждения смазочного состава. Регулярный отвод тепла позволяет поддерживать стабильные условия контакта в течение всей смены.

Инструмент при точении меди изнашивается не от экстремальной температуры, а от постоянного трения вязкого металла о боковые грани. Когда медь нагревается, она становится еще более липкой, что усиливает износ задней поверхности резца. Использование пластин с износостойкими покрытиями на основе оксида алюминия защищает сталь от потери первоначальной формы. За цветом заготовки следят постоянно: появление розовых или темных оттенков сигнализирует о критическом перегреве материала.

Токарная обработка медных втулок требует обеспечения минимальной шероховатости внутренней поверхности отверстия. Медь обладает отличными антифрикционными свойствами, которые раскрываются только при идеально гладком контакте пары.

Для расточки используют массивные борштанги с антивибрационными демпферами для исключения появления волнообразного рельефа. Скорость резания при внутренней обработке снижают на 15% для обеспечения стабильности движения резца. Стенки отверстия должны иметь строгую цилиндрическую форму без конусности для правильной посадки вала при сборке.

На наружной поверхности часто нарезают масляные канавки сложной конфигурации для циркуляции смазки в готовом узле. Процесс ведут фасонными резцами на низких оборотах для исключения образования заусенцев на краях пазов. После завершения точения проводят контроль диаметра нутромером с ценой деления 0.001 мм. Качественные медные втулки выдерживают значительные нагрузки и обеспечивают плавную работу механизмов в тяжелых условиях.

Медь быстро окисляется на открытом воздухе после снятия защитного слоя стружки, поэтому поверхность может покрыться пятнами уже через несколько часов. Для сохранения товарного вида и физических свойств детали немедленно подвергают процедуре консервации.

Свежеобработанный металл протирают изопропиловым спиртом для полного удаления остатков влаги и частиц охлаждающей жидкости. Затем на поверхность наносят тонкий слой ингибитора коррозии или технического лака, который полностью перекрывает доступ кислорода. Подобная мера обязательна для компонентов, которые будут храниться на складе.

В массовом производстве используют герметичную упаковку в ингибированную пленку, которая выделяет защитные пары внутри тары. Если деталь планируют подвергать пайке, консервацию проводят с использованием нейтральных канифольных флюсов. Чистота рук персонала и измерительного инструмента также влияет на сохранность блеска: следы пота вызывают точечную коррозию. Качественная медь после обработки сохраняет свой яркий цвет и высокую электропроводность на протяжении долгого времени.
