Токарно-револьверные станки

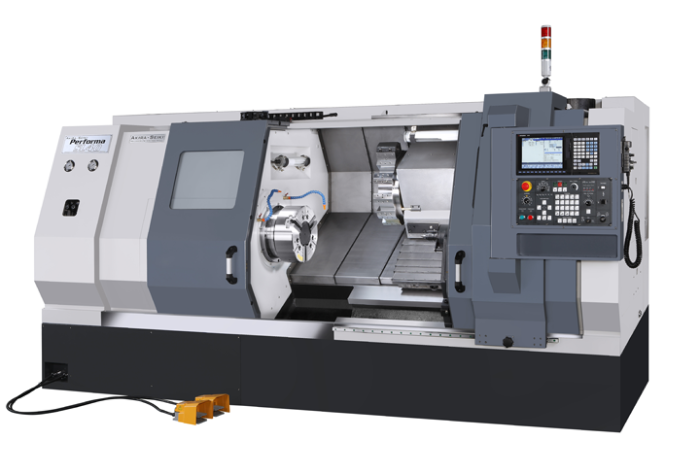

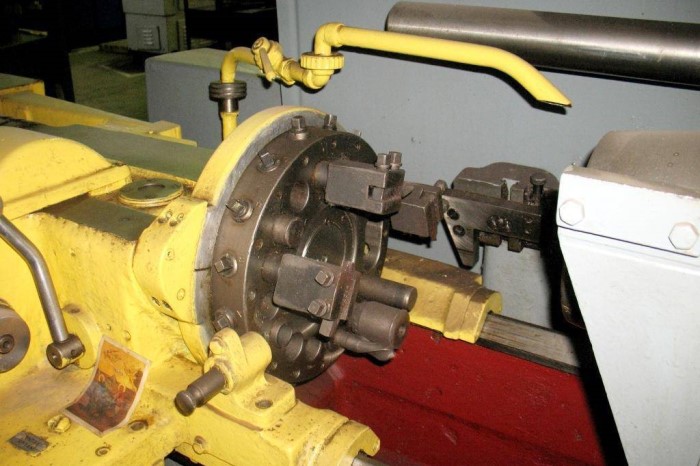

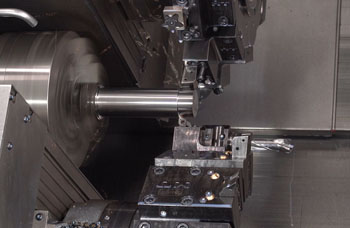

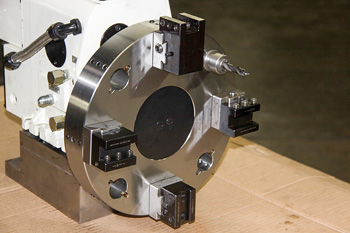

Механизм смены инструмента обеспечивает быстрый поворот диска на нужную позицию за доли секунды. Внутри узла установлен прецизионный делительный диск, который отвечает за точность остановки головки относительно оси шпинделя. Большинство современных моделей используют сервопривод для вращения револьвера, потому что он работает тише и точнее старых гидравлических аналогов. Когда нужный инструмент занимает рабочее положение, происходит жесткая фиксация при помощи зубчатой муфты.

Такая конструкция гарантирует высокую стабильность размеров при черновом точении, так как полностью исключает малейшие вибрации блока. Время индексации между соседними позициями составляет 0,1-0,3 сек. Это напрямую влияет на общую скорость изготовления деталей при серийном производстве.

Для надежного запирания диска применяют трехкомпонентные муфты Хирта, которые имеют конические зубья по всему периметру стыка. Подобная геометрия обеспечивает автоматическое самоцентрирование узла под давлением гидравлики и сохраняет паспортную точность после сотен тысяч переключений. Поверхности зубьев проходят закалку токами высокой частоты, чтобы предотвратить износ металла при контакте. Если в процессе поворота возникнет препятствие, защитная муфта мгновенно расцепит привод и остановит движение.

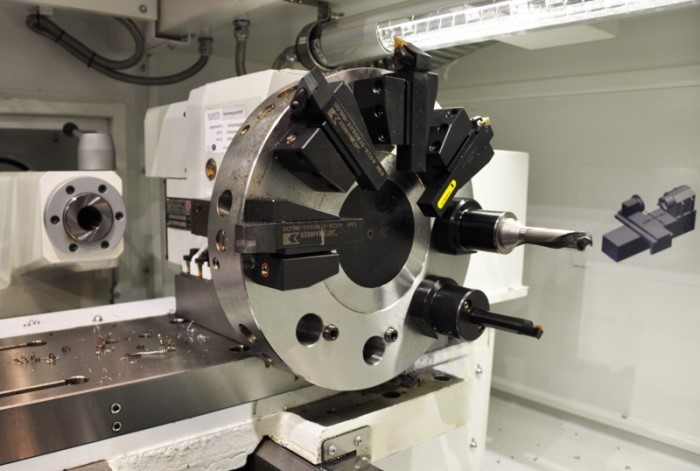

Интерфейс VDI использует цилиндрический хвостовик с зубчатой рейкой для фиксации инструментального держателя в диске револьвера. Зажим происходит за счет одного винта, что позволяет менять оснастку очень быстро при переходе на новое изделие. Такая система хорошо подходит для легких и средних работ, когда требуется гибкость настройки оборудования.

Однако консольное крепление имеет ограничения по жесткости, потому что при больших нагрузках на инструмент возникает риск микросмещений. Передача крутящего момента для приводного инструмента в VDI осуществляется через муфту на торце хвостовика, и это накладывает ограничения на передаваемую мощность. Поэтому систему выбирают для универсальных задач, где скорость переналадки важнее максимальных режимов резания.

Стандарт BMT предполагает крепление держателя к поверхности диска с помощью четырех болтов и фиксирующих штифтов. Этот интерфейс - идеальное решение для тяжелой обработки, так как он обеспечивает монолитное соединение инструмента с револьверной головкой. Отсутствие хвостовика внутри диска позволяет использовать более мощные приводы для фрезерных операций и сверления. Точность позиционирования в системе BMT выше, потому что база контакта больше и фиксация жестче.

Ось С позволяет шпинделю станка выполнять не только вращение, но и точное позиционирование заготовки под определенным углом. Процессор ЧПУ контролирует поворот с дискретностью до 0,001°, что превращает токарный станок в полноценный обрабатывающий центр. В этот момент в работу вступает приводной инструмент, который располагают в гнездах револьверной головки.

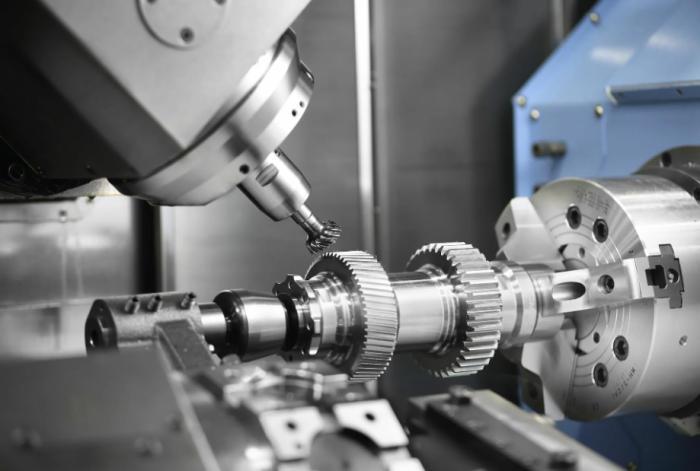

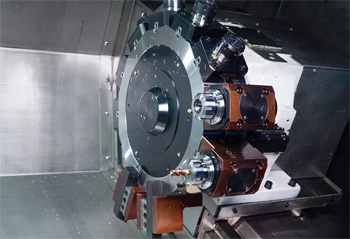

Внутри диска проходит вал, передающий крутящий момент от отдельного двигателя к сверлам или фрезам. Такая конфигурация позволяет сверлить отверстия вне центра детали, нарезать резьбу или фрезеровать лыски без снятия заготовки со станка. Совмещение операций сокращает время изготовления сложного изделия, потому что исключаются лишние этапы транспортировки и переустановки.

Для реализации оси С на шпиндель устанавливают прецизионный энкодер и мощный дисковый тормоз. Тормозная система намертво блокирует патрон в нужном положении, когда фреза врезается в металл на большом вылете. Без жесткой фиксации шпинделя получить качественную поверхность при фрезеровании невозможно из-за люфтов в приводе. Приводные блоки могут быть радиальными или осевыми — в зависимости от направления оси инструмента.

Барфидер — устройство для автоматической подачи прутка через отверстие в шпинделе прямо в зону обработки. Механизм заталкивает материал до упора, после чего патрон зажимает заготовку и начинается цикл резания. Когда деталь готова и отрезана, барфидер продвигает пруток дальше для производства следующего изделия.

Использование такого оборудования позволяет станку работать в полностью автономном режиме в течение нескольких часов. Это исключает простои, которые неизбежно возникают при ручной загрузке каждой заготовки. Скорость подачи регулируется пневматикой или сервоприводом, чтобы предотвратить сильные удары прутка о внутренние части станка при движении.

Внутри барфидера пруток вращается в масляной ванне, и это предотвращает возникновение вибраций и шума на высоких оборотах. Гидродинамический эффект внутри направляющего канала центрирует материал и защищает поверхность шпинделя от износа. Если пруток заканчивается, датчик подает сигнал в систему управления и оборудование останавливается автоматически. Существуют модели для прутков длиной до 3-4 м, которые вмещают целый пакет заготовок на загрузочной рампе.

Противошпиндель — второй вращающийся узел, который располагают соосно основному шпинделю на подвижной каретке. Его главная функция заключается в перехвате детали для обработки ее задней стороны без участия человека.

Когда операции в основном патроне закончены, противошпиндель подъезжает вплотную, зажимает заготовку и отводит ее для фиксации. В этот момент происходит отрезание детали от прутка, и револьверная головка начинает обработку торца или внутреннего отверстия со второй стороны. Это гарантирует идеальную соосность поверхностей, так как база детали не меняется в процессе передачи.

Конструкция противошпинделя включает в себя полноценный привод и часто дублирует возможности главного шпинделя по мощности и оборотам. Для управления перемещением узла используют отдельную координатную ось в системе ЧПУ. Процесс перехвата происходит на лету без полной остановки вращения, что экономит ценные секунды цикла. Внутри узла часто устанавливают выталкиватель, который сбрасывает готовую деталь в приемный лоток после завершения всех работ.

Ось Y обеспечивает перемещение револьверной головки перпендикулярно оси вращения детали и оси продольной подачи. В обычных станках инструмент движется только вперед-назад и вправо-влево, что ограничивает возможности фрезерования строго по центру. Наличие третьей линейной оси позволяет смещать фрезу вверх или вниз относительно горизонтальной плоскости шпинделя.

С помощью этой функции выполняют фрезерование пазов с плоским дном, обработку эксцентриковых отверстий и создание сложных лысок на боковой поверхности. Без оси Y геометрия паза при смещении будет искажена, потому что кончик инструмента будет двигаться по дуге из-за вращения заготовки.

Конструктивно ось Y реализуют через установку револьверной головки на дополнительные наклонные направляющие, которые называют клиновым суппортом. Такое решение сохраняет высокую жесткость узла и позволяет выдерживать точность позиционирования в пределах нескольких микрон. Система ЧПУ синхронизирует движение по трем осям одновременно, и это открывает возможности для контурного фрезерования сложных пространственных форм. Ось Y необходима при изготовлении деталей гидравлики, корпусов насосов и сложных крепежных элементов с лысками.

Диаметр проходного отверстия определяет максимальный размер прутка, который можно подать внутрь станка для автоматической обработки. При выборе оборудования этот параметр считается одним из самых важных, потому что он ограничивает номенклатуру будущих изделий.

Обычно отверстие делают на 2-5 мм больше номинального диаметра материала, чтобы обеспечить свободное прохождение прутка с учетом его кривизны. Внутри канала устанавливают калиброванные втулки, которые поддерживают заготовку и предотвращают ее биение при вращении. Если зазор будет слишком большим, центробежные силы вызовут вибрацию, которая испортит качество поверхности и приведет к быстрому износу подшипников шпинделя.

Шпиндельный узел с большим отверстием требует установки подшипников увеличенного диаметра, и это накладывает ограничения на максимальные обороты. Чем массивнее вал, тем выше инерция и тем сложнее обеспечить сверхвысокие скорости вращения без перегрева. Производители ищут баланс между жесткостью конструкции и динамическими характеристиками станка. Для обработки труб и валов большого сечения выпускают специальные модели с увеличенным проходом, которые называют трубонарезными.

Вертикальная револьверная головка имеет диск, который вращается вокруг оси, параллельной направлению продольной подачи. Инструменты в такой схеме располагают радиально по периферии, что напоминает барабан. Подобная компоновка часто встречается на станках для обработки длинных валов, так как она обеспечивает большой вылет резцов без риска столкновения суппорта с задней бабкой.

Жесткость крепления в таких головках позволяет снимать большую глубину стружки за один проход при черновой обработке стали. Вес узла распределяется вдоль направляющих станины, что положительно сказывается на стабильности геометрических параметров при длительной работе под нагрузкой.

Доступ к смене инструмента в вертикальных головках обычно удобнее для персонала, так как все гнезда находятся в зоне видимости. Однако такая схема занимает больше места в рабочей зоне и может ограничивать диаметр обрабатываемой заготовки над суппортом. Современные модели часто снабжают встроенным двигателем привода инструмента, который располагают непосредственно внутри барабана. Это упрощает кинематику и повышает КПД передачи энергии к фрезам или сверлам.

Автоматический контроль состояния инструмента предотвращает выпуск брака и защищает станок от повреждений при внезапном разрушении резца. Самый простой способ реализации этой функции — мониторинг нагрузки на приводе подачи и шпинделя через систему ЧПУ.

Когда инструмент тупится или ломается, сопротивление металла резанию резко возрастает или пропадает вовсе, и автоматика мгновенно останавливает цикл. Для более точной проверки применяют контактные датчики или лазерные измерительные системы, которые располагают внутри рабочей зоны. После завершения операции револьверная головка подводит инструмент к сенсору, который проверяет его фактическую длину и целостность режущей кромки.

Если датчик фиксирует отклонение от эталонного значения, станок подает сигнал тревоги или автоматически заменяет сломанный блок на дублирующий из свободного гнезда. Лазерные системы контроля позволяют обнаруживать микроскопические сколы на пластинах без физического контакта, что исключает риск повреждения хрупкого инструмента. Проверка занимает несколько секунд, но она гарантирует, что следующая деталь в серии не будет испорчена. Такие системы необходимы при работе в ночные смены или в режиме безлюдной технологии, когда визуальный контроль со стороны человека отсутствует.

Подача смазочно-охлаждающей жидкости непосредственно в зону резания важна для отвода тепла и удаления стружки. В токарно-револьверных станках СОЖ поступает из общего бака через насос в центральную часть револьверной головки. Внутри узла установлен распределительный клапан, который направляет поток только в то гнездо, которое находится в рабочем положении. Через каналы в диске и инструментальном держателе жидкость попадает в сопла, направленные точно на кончик резца.

В некоторых моделях предусмотрена подача СОЖ через внутренние отверстия в самом инструменте, что особенно эффективно при сверлении глубоких каналов. Это позволяет поддерживать стабильную температуру в месте контакта, предотвращая приваривание стружки к металлу.

Для эффективной работы системы используют насосы высокого давления до 20-70 бар, которые создают мощную струю, способную сбивать сливную стружку. Высокий напор жидкости также выполняет роль смазки для подвижных элементов инструментальных блоков. Фильтрация СОЖ происходит в несколько этапов, чтобы мелкая стальная пыль не забила тонкие внутренние каналы револьверной головки.

Линейные направляющие качения состоят из прецизионных рельсов и кареток с шариками или роликами внутри. Главное преимущество такой конструкции заключается в минимальном коэффициенте трения, что позволяет перемещать тяжелые узлы с очень высокими скоростями.

Динамика станка значительно возрастает, так как двигателям подач не нужно преодолевать инерцию покоя и сопротивление скольжения. Это обеспечивает ускоренные перемещения до 30-45 м/мин, что существенно сокращает время между операциями в серийном производстве. Плавность хода на низких подачах исключает эффект прерывистого движения, что гарантирует высокое качество поверхности при чистовом точении.

Направляющие качения не требуют сложной регулировки клиньев и сохраняют точность в течение всего срока службы за счет высокой твердости рабочих поверхностей. Смазка в такие узлы подается автоматически через дозаторы, что минимизирует износ и предотвращает перегрев при интенсивной работе. Благодаря модульной конструкции рельсы легко заменить в случае повреждения без капитального ремонта станины.

Задняя бабка предназначена для поддержки свободного конца длинных деталей, которые могут прогибаться или вибрировать под действием сил резания. Она перемещается по направляющим станины и фиксируется напротив шпинделя для центрирования заготовки.

Внутри выдвижной части, которую называют пинолью, устанавливают вращающийся центр, входящий в заранее просверленное отверстие в торце детали. Это создает вторую опору и превращает консольную установку в жесткую двухопорную схему. С помощью задней бабки обрабатывают валы, оси и шпиндели, длина которых во много раз превышает их диаметр. Без такой поддержки невозможно добиться цилиндричности и точности размеров на большой длине из-за отжима металла резцом.

В современных станках с ЧПУ перемещение задней бабки и вылет пиноли управляются программно с помощью гидравлики или сервопривода. Усилие поджима можно точно настроить, чтобы не деформировать тонкостенные заготовки и обеспечить надежную фиксацию тяжелых объектов. Некоторые модели позволяют синхронизировать движение бабки с перемещением револьверного суппорта, что необходимо для поддержки детали в процессе обточки.

Конвейер для удаления стружки — важный элемент автоматизации, который избавляет от необходимости ручной очистки поддона станка. Он представляет собой движущуюся ленту со стальными пластинами или скребками, которая проходит вдоль всей нижней части станины.

Металлические отходы падают прямо на конвейер и непрерывно выносятся за пределы рабочей зоны в специальный контейнер. Это предотвращает скопление горячей стружки в корыте станка, которое может вызвать перегрев основания и нарушение температурной стабильности. Постоянная очистка зоны резания защищает телескопические направляющие от заклинивания и повреждений мелкими частицами металла.

Работа конвейера синхронизируется с циклом обработки, а его скорость можно регулировать в зависимости от объема снимаемого металла. На выходе из станка лента проходит через узел наклона, где из стружки стекают остатки смазочно-охлаждающей жидкости обратно в бак. Это существенно снижает расход СОЖ и делает отходы более чистыми для последующей переработки. Существуют разные типы лент для работы со сливной стальной стружкой или мелкой чугунной крошкой.
