Токарная обработка латуни

Латунь марки ЛС59-1 содержит около 1% свинца, который распределяют в структуре сплава в виде мелких включений. При токарной обработке эти частицы выполняют роль внутренней сухой смазки и способствуют мгновенному дроблению стружки на мелкие чешуйки.

Такой металл называют «сыпучкой», потому что он позволяет работать на очень высоких скоростях без риска наматывания длинной ленты на патрон станка. Резец при контакте со свинцовистой латунью испытывает минимальное сопротивление, что значительно продлевает срок службы режущих пластин.

Использование данной марки позволяет получать детали с высокой чистотой поверхности за один проход. При черновой обдирке устанавливают подачу до 0.3мм на оборот, при этом кромка инструмента не перегревается. Отсутствие длинной стружки исключает появление царапин на готовых поверхностях и упрощает автоматизацию процесса на станках с ЧПУ. Детали из ЛС59-1 имеют стабильные размеры, так как металл не склонен к деформации при снятии больших припусков. Такое сочетание свойств делает сплав идеальным для массового производства крепежа и мелких втулок.

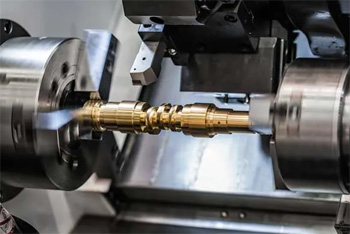

Сплав Л63 отличается высокой вязкостью и пластичностью, что создает определенные трудности при выполнении токарных работ. В отличие от свинцовистых марок, эта латунь дает длинную сливную стружку, которая может достигать нескольких метров в длину. Если не использовать специальные стружколомы, металл быстро забивает рабочую зону и мешает визуальному контролю процесса.

Для успешного точения Л63 выбирают резцы с очень острой заточкой и полированными передними гранями для снижения коэффициента трения. Скорость резания для этого материала снижают на 20% по сравнению со стандартными значениями для латуни. Обязательно применяют обильную подачу охлаждающей эмульсии, чтобы предотвратить приваривание микрочастиц меди к кромке резца.

При нарезании резьбы в Л63 используют метчики с обратной конусностью для исключения заклинивания инструмента в отверстии. Настройка режимов подачи позволяет избежать появления заусенцев и наклепа на поверхности заготовки. Результат обработки характеризуется высокой однородностью и готовностью к последующей гибке или штамповке.

В процессе интенсивного точения латуни температура в зоне резания может достигать +400℃, что провоцирует выделение паров цинка из сплава. Процесс негативно влияет на состояние режущей кромки резца и вызывает ее ускоренный химический износ.

Чтобы защитить инструмент, на него наносят многослойные покрытия из нитрида титана или оксида алюминия. Созданный слой образует надежный барьер между агрессивным расплавом цинка и основой из быстрорежущей стали или твердого сплава.

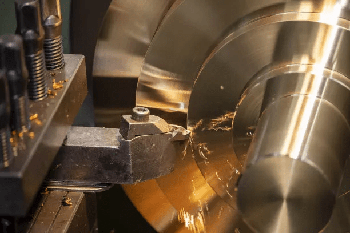

Наличие защитного напыления позволяет увеличить скорость вращения шпинделя до 2500 оборотов в минуту без потери геометрии резца. Поверхность пластины остается гладкой, что препятствует налипанию металла и образованию нароста. Регулярная подача охлаждающей жидкости под давлением также снижает интенсивность испарения цинка и обеспечивает безопасность персонала в цехе. Качественное состояние инструмента гарантирует получение деталей с допуском до 0.02 мм в течение всей рабочей смены.

Нарезание резьбы в латуни требует использования инструмента с шахматным расположением зубьев или специальными канавками для отвода мелкой крошки. Латунь имеет свойство немного расширяться при нагреве и сжиматься после остывания, что может привести к защемлению метчика.

Чтобы резьба соответствовала калибру, диаметр отверстия под нарезку делают на 0.05 мм больше, чем для аналогичных работ по стали. Острая кромка должна чисто перерезать витки без образования рваных краев и задиров на гребне.

При работе на станках с ЧПУ используют режим жесткого нарезания, который синхронизирует вращение шпинделя с осевой подачей. Подобный подход исключает срыв первых витков и гарантирует полную соосность резьбы и цилиндрической части детали. В качестве смазки выбирают специализированные масла с антифрикционными присадками для существенного улучшения скольжения. Качественная резьба в латуни выдерживает многократные циклы сборки и разборки в составе сантехнической арматуры или приборных корпусов.

Для достижения зеркального блеска на латунных заготовках применяют метод алмазного выглаживания прямо на токарном станке. Вместо резца в суппорт устанавливают оправку с закрепленным сферическим кристаллом алмаза, который плавно деформирует микроскопические неровности.

Процесс не снимает стружку, а уплотняет поверхностный слой металла, повышая его локальную твердость и износостойкость. Шероховатость после такой обработки падает до значений Ra 0.08, что избавляет от необходимости последующей отделки войлочными кругами.

Латунь отлично поддается такой отделке благодаря своей высокой пластичности и однородности структуры сплава. В процессе выглаживания зону контакта обильно смазывают чистым индустриальным маслом для исключения перегрева. Метод позволяет получать идеально ровные цилиндрические поверхности на деталях мебельной фурнитуры и точных измерительных приборов. Настройка усилия прижима сферы гарантирует сохранение геометрической формы изделия без образования овальности. Результат обработки сохраняет первоначальный цвет металла и не требует нанесения защитных лаков.

Сверление глубоких каналов в латуни осложняется риском увода сверла в сторону из-за возможной неоднородности структуры литых заготовок. Мелкая сыпучая стружка может скапливаться на дне полости и вызывать мгновенный перегрев инструмента при отсутствии эффективного отвода тепла.

Для решения задачи выбирают сверла с полированными спиральными канавками и увеличенным углом наклона винтовой линии. Когда глубина превышает 5 диаметров, шпиндель периодически полностью выводят из заготовки для быстрой очистки каналов от металлической пыли.

Подача смазочно-охлаждающей жидкости через внутренние полости инструмента считается самым надежным способом предотвращения поломок сверла. Поток эмульсии под давлением 20 бар вымывает крошку наружу и стабилизирует температуру стенок отверстия. Скорость подачи при глубоком сверлении поддерживают на уровне 0.05-0.1 мм на один оборот для сохранения прямолинейности оси. Результат обработки характеризуется высокой точностью диаметра и полным отсутствием спиральных рисок на внутренней поверхности канала.

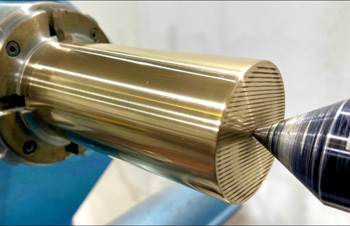

Нанесение рифленой поверхности на латунные детали выполняют методом холодной накатки стальными роликами на токарном станке. Латунь легко поддается пластической деформации, поэтому рисунок получается четким и долговечным без разрушения структуры металла.

Инструмент с нанесенным узором прижимают к вращающейся детали с определенным усилием, которое вызывает течение материала и заполнение пазов ролика. Операция увеличивает наружный диаметр заготовки на 0.2-0.5 мм, что обязательно учитывают при предварительной проточке под накатку.

В процессе работы зону контакта обильно поливают маслом для снижения трения и предотвращения налипания латунной пыли на зубья роликов. Скорость вращения шпинделя устанавливают минимальную, чтобы обеспечить качественное формирование профиля за один или два прохода. Если деталь имеет тонкие стенки, внутрь предварительно устанавливают жесткую оправку для защиты от смятия под действием радиальной нагрузки.

Латунь обладает высоким коэффициентом теплового расширения, который значительно превышает аналогичные показатели черных металлов. В процессе интенсивного точения заготовка быстро нагревается и ее фактические физические размеры увеличиваются прямо в процессе обработки.

Если выполнить замер детали микрометром сразу после прохода резца, после остывания размер уйдет в минус и изделие станет бракованным. Для исключения подобных ошибок финишные операции проводят при минимальных нагрузках и обильном охлаждении эмульсией комнатной температуры.

Перед окончательным контролем параметров заготовку выдерживают в цехе до полного выравнивания температуры с окружающей средой. В серийном производстве на станках с ЧПУ используют системы автоматической коррекции координат с учетом нагрева шпинделя и станины. Когда допуски составляют менее 0.02 мм, измерения ведут в специальных помещениях с температурой +20℃. Правильный расчет термических деформаций позволяет стабильно выпускать прецизионные втулки и клапаны с идеальной повторяемостью.

Обработка тонкостенных латунных колец требует применения прецизионных цанговых патронов, которые распределяют усилие зажима равномерно по всей окружности. Обычный трехкулачковый зажим прикладывает точечное давление, которое неизбежно превращает тонкий круг в многогранник или овал.

Если деталь имеет толщину стенки менее 1.5 мм, внутреннюю полость часто заполняют технологическими вставками из твердого воска. Прием повышает жесткость заготовки и позволяет вести точение на высоких оборотах без риска возникновения резонансных вибраций.

Глубину резания при работе с такими изделиями ограничивают значениями 0.1-0.2 мм для снижения сил радиального отжатия резца. Инструмент должен быть идеально острым, чтобы он срезал металл, а не вминал его внутрь тонкой стенки детали. Охлаждающую жидкость направляют в зону резания постоянным факелом для предотвращения термического коробления тонкого слоя латуни. После завершения работ деталь аккуратно извлекают из оснастки и проверяют на отсутствие остаточных напряжений.

При изготовлении сантехнических фитингов и муфт особое внимание уделяют качеству торцов, которые должны обеспечивать герметичность будущего стыка. Подрезку торцевой плоскости выполняют от периферии к центру с использованием резцов с положительным углом наклона режущей кромки. Это гарантирует чистое срезание металла без образования центрального выступа или вогнутости в середине поверхности. Шероховатость в зоне прилегания уплотнительной прокладки должна быть минимальной для исключения протечек жидкости под давлением.

Латунь сохраняет свои антикоррозийные свойства в местах свежего реза, поэтому детали не требуют дополнительной гальванической защиты открытых торцов. Внутренние фаски снимают коническими зенкерами для удаления острых заусенцев и обеспечения плавного тока среды внутри системы.

Когда нарезают коническую резьбу, следят за строгим соблюдением угла наклона для надежного сцепления с ответной частью. Проверка герметичности готовых изделий на гидравлических стендах подтверждает высокое качество токарной обработки.

Отходы при точении сыпучих марок латуни представляют собой мелкую и острую чешуйку, которая разлетается с большой энергией. Эта пыль обладает высокой абразивностью и может быстро вывести из строя открытые направляющие станка при попадании на смазанные поверхности.

Для полной изоляции подвижных узлов от металлической крошки оборудование оснащают надежными защитными кожухами и системами телескопических экранов. Использование промышленных пылесосов или магнитных сепараторов в баках СОЖ помогает эффективно очищать рабочее пространство от мелких фракций.

Мелкая стружка латуни имеет высокую стоимость при вторичной переработке, поэтому ее собирают в отдельные контейнеры без смешивания со стальным ломом. Чистота отходов напрямую влияет на цену, которую переработчики предлагают производственным предприятиям за возврат сырья. Регулярная очистка поддона станка предотвращает засорение дренажных каналов охлаждающей системы густым металлическим илом.

Углы заточки инструмента для латуни делают менее агрессивными по сравнению с углами для обработки вязких сталей или мягкого алюминия. Передний угол часто устанавливают близким к 0 градусов, чтобы предотвратить самопроизвольное затягивание резца в металл под действием сил резания. Это особенно важно при ручном управлении станком, когда оператор должен четко контролировать сопротивление материала.

Задний угол выдерживают в пределах 8-12 градусов для минимизации трения задней грани о поверхность заготовки и снижения нагрева. Вершину резца обязательно скругляют небольшим радиусом около 0.5-1.0 мм, который определяет итоговую гладкость обработанного участка. Если сделать кромку слишком тонкой и острой, она будет быстро скалываться при контакте с твердыми включениями в латунном сплаве.

Полировка передней поверхности пластины облегчает сход мелкой стружки и исключает образование нароста, который портит чистоту отделки. Индивидуальный подбор геометрии под конкретную марку латуни позволяет увеличить межремонтный ресурс оборудования на 30%.

Выбор между марками Л63 и ЛС59-1 основывают на требованиях к сложности формы детали и условиям ее последующей эксплуатации в механизме. Сплав Л63 обладает отличной пластичностью и подходит для изделий, которые подвергают дополнительной гибке или развальцовке после завершения точения. Однако механическая обработка данной марки обходится дороже из-за необходимости постоянной борьбы с длинной вязкой стружкой и налипанием. ЛС59-1 является идеальным вариантом для скоростного изготовления втулок, болтов и гаек со сложным профилем на станках-автоматах.

Прочность свинцовистой латуни ЛС59-1 выше, но она хуже переносит ударные нагрузки и может треснуть при сильной холодной деформации корпуса. Латунь Л63 лучше сопротивляется коррозии в агрессивных средах, поэтому ее выбирают для деталей морского и химического оборудования. Инженеры учитывают эти особенности на стадии проектирования для достижения баланса между долговечностью узла и затратами на его производство.
