Токарно-револьверная обработка

Партии от 20 до 500 единиц продукции приносят максимальную прибыль при использовании токарно-револьверного оборудования. Наладка такого станка требует значительно меньше времени по сравнению с автоматами, но обеспечивает более высокую скорость по сравнению с универсальными машинами.

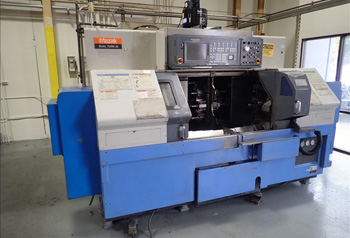

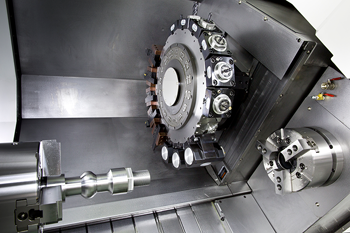

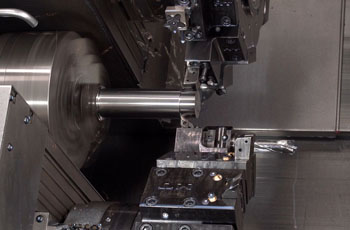

Оснастка головки позволяет держать весь набор необходимых резцов в постоянной готовности, поэтому переход между операциями занимает доли секунды. Когда заготовка поступает в патрон, последовательность движений инструмента выполняют в строгом ритме по заранее настроенным упорам. Данный технологический подход исключает лишние замеры каждой детали и повышает общую производительность цеха в несколько раз.

Экономию получают за счет сокращения холостых ходов и отсутствия необходимости менять инструмент вручную в процессе работы. Револьверная схема окупает затраты на специальную оснастку уже на второй сотне изделий, так как время цикла сокращается. При обработке средних серий данный метод превосходит сложные ЧПУ-центры по простоте подготовки и стоимости машино-часа.

Вертикальные револьверные головки имеют ось вращения, которая располагается параллельно оси шпинделя, что позволяет устанавливать длинные инструменты для расточки глубоких отверстий. Такая компоновка обеспечивает высокую жесткость при работе с массивными сверлами и зенкерами, которые входят в металл без перекосов. Горизонтальные устройства располагают перпендикулярно заготовке, поэтому их чаще выбирают для наружной обточки диаметров и подрезки торцов.

Выбор конкретной схемы зависит от габаритов будущего изделия и сложности его внутреннего контура. Оборудование с вертикальным диском занимает меньше места в рабочей зоне и облегчает свободный отвод стружки из глубоких впадин.

Жесткая фиксация каждого гнезда гарантирует сохранение точности при силовом точении крупных заготовок. Современные станки часто оснащают наклонными головками для обеспечения лучшего обзора и беспрепятственного доступа к заготовке. Когда обрабатывают валы большой длины, положение инструмента определяет отсутствие вибраций и итоговое качество поверхности. Смена позиции происходит за счет поворота барабана, который фиксируют мощными гидравлическими зажимами после каждого перемещения.

Для точного позиционирования револьверной головки используют специальные зубчатые муфты, которые имеют форму дисков с радиальными зубьями. Когда механизм совершает поворот, эти диски размыкаются, а после достижения нужной позиции плотно входят друг в друга под огромным давлением.

Такая конструкция исключает малейший люфт и гарантирует возврат резца в одну и ту же точку с погрешностью не более 3 мкм. Жесткость соединения позволяет выдерживать колоссальные силы резания, которые возникают при обработке легированной стали. Износ механизма фиксации контролируют через проверку биения контрольного ролика в каждом гнезде барабана.

Стабильность размеров детали напрямую зависит от качества изготовления этих муфт и отсутствия грязи в зоне контакта. Если мелкая стружка попадет между зубьями фиксатора, револьверный узел встанет с перекосом, что мгновенно приведет к браку всей партии. Автоматика станка отслеживает момент полного смыкания замка и разрешает подачу только после подтверждения фиксации. Для снижения трения при повороте используют антифрикционные покрытия и принудительную смазку внутренних узлов.

Револьверные станки идеально подходят для работы с шестигранным и квадратным прутком, так как их оснащают специальными цанговыми патронами. Цанга имеет внутренний профиль, который точно соответствует форме проката, что обеспечивает надежный захват и отсутствие проскальзывания при вращении.

Применение многогранных заготовок позволяет изготавливать гайки, болты и фитинги без последующего фрезерования лысок под ключ. Процесс подачи материала автоматизируют через отверстие в шпинделе, что сокращает время на загрузку каждой новой детали. Инструмент при этом настраивают на прерывистое резание, которое возникает при контакте с гранями заготовки.

Оборудование выдерживает ударные нагрузки в начале прохода благодаря массивности суппортов и высокой жесткости станины. Когда выполняют точение по граням, скорость вращения шпинделя немного снижают для предотвращения сколов на кромках резцов. Охлаждающая жидкость должна подаваться обильно, чтобы гасить вибрации, которые неизбежно появляются при работе с некруглой деталью. После завершения обточки цилиндрической части на револьверном станке получают готовое изделие с комбинированным профилем.

Механические упоры ограничивают перемещение суппорта в продольном и поперечном направлениях, что позволяет получать одинаковые размеры на всей партии деталей. Мастер настраивает положение болтов на специальном барабане, который вращается синхронно с револьверной головкой.

Каждому инструменту соответствует свой набор упоров, которые задают длину ступеней вала и диаметры обточки с точностью до 0.05 мм. Подобная система превращает ручной станок в полуавтомат, где оператору нужно только вовремя переключать позиции и следить за подачей. Тщательная настройка этой механики убирает необходимость постоянного использования штангенциркуля в процессе работы.

Использование упоров гарантирует высокую повторяемость параметров, так как движение каретки прекращается физическим препятствием. Это исключает влияние усталости человека на точность размеров в конце рабочей смены. Когда инструмент доходит до ограничителя, срабатывает механизм отключения подачи для предотвращения перегрузки привода. Последовательная обработка нескольких участков детали проходит быстро и без ошибок в координатах.

Подача охлаждающей жидкости на револьверных станках организована через центральный коллектор внутри поворотного узла. Эмульсия распределяется по внутренним каналам и поступает только в то гнездо, которое находится в рабочем положении. Это исключает разбрызгивание состава из нерабочих инструментов и экономит ресурс насосной станции.

Жидкость выходит через форсунки, которые направляют струю точно в зону формирования стружки под заданным углом. Мощный поток мгновенно забирает тепло и смазывает поверхности, что предотвращает налипание металла на режущую кромку.

В современных моделях используют систему подачи СОЖ под высоким давлением непосредственно через тело резцедержателя. Подобный метод позволяет доставлять смазку даже в глубокие отверстия при расточке или сверлении. Когда работают с вязкими материалами типа алюминия или нержавеющей стали, чистота промывки зоны резания определяет итоговую шероховатость. Регулярная очистка фильтров в баке охлаждения предотвращает засорение узких каналов внутри головки металлической пудрой.

Комбинированная оснастка объединяет несколько режущих элементов в одном блоке, что позволяет выполнять разные операции за один ход суппорта. Например, специальный резец может одновременно обтачивать наружный диаметр и снимать фаску на торце детали.

Существуют также блоки для совмещенного сверления и зенкерования отверстий, которые устанавливают в револьверную головку как единый модуль. Использование таких приспособлений увеличивает количество доступных переходов без увеличения числа позиций в барабане. Эффективность работы возрастает, так как время на смену инструмента в цикле обработки полностью пропадает.

Применение комбинированных пластин требует высокой мощности шпинделя, так как силы резания от нескольких кромок суммируются. Оборудование должно обладать достаточной жесткостью для исключения вибраций при одновременном контакте нескольких резцов с металлом. Эта технология идеально подходит для массового производства простых втулок и штуцеров, где геометрия позволяет совмещать проходы.

Безопасность перемещения револьверной головки обеспечивают через строгий расчет вылета каждого инструмента при наладке станка. Мастер устанавливает резцы так, чтобы при вращении блока длинные оправки не задевали станину, патрон или защитные кожухи. В станках с программным управлением зона безопасности задается в памяти компьютера в виде виртуальных границ. Если траектория поворота пересекается с препятствием, автоматика блокирует движение и выдает предупреждение об ошибке.

Особое внимание уделяют положению задней бабки, которая часто становится причиной столкновений при обработке коротких заготовок. Инструменты в нерабочих позициях должны находиться на достаточном удалении от вращающихся частей патрона. При смене позиции суппорт всегда отходит в крайнюю точку по оси X для обеспечения свободного пространства для маневра. На современных центрах используют функцию визуальной симуляции процесса, которая показывает все движения узлов на мониторе до запуска шпинделя.

Расточка конических отверстий на револьверном станке выполняется с помощью специальных копировальных линеек или поворотных суппортов. Копир крепят к станине, и он задает траекторию движения расточного резца через следящий механизм при продольной подаче. Это позволяет получать точные внутренние конусы большой длины с идеальной гладкостью стенок.

Если станок оснащен верхними поворотными салазками, мастер настраивает нужный угол вручную для обработки коротких конусных посадок. Результат обработки характеризуется высокой соосностью с наружными поверхностями детали, так как процесс проходит за один установ заготовки.

Для финишной доводки конусов часто применяют конические развертки, которые устанавливают в одну из позиций револьверной головки. Инструмент снимает тончайший слой металла и исправляет микроскопические погрешности формы, которые остались после резца. Охлаждение в этом случае подают внутрь отверстия для вымывания стружки и предотвращения заклинивания. Контроль угла конуса проводят калиброванными пробками «на краску», проверяя пятно контакта.

Регулярная чистка и смазка зажимного устройства гарантируют стабильность положения заготовки в процессе интенсивного резания. Если в механизм патрона или цанги попадет мелкая стружка, усилие прижима распределится неравномерно, что вызовет радиальное биение. Даже отклонение в 0.02 мм приведет к появлению волнистости на металле и ускоренному износу режущих кромок.

Мастер проверяет чистоту кулачков перед каждой сменой и удаляет остатки масла, которые могут вызвать проскальзывание прутка. Исправное состояние пружин и гидравлики обеспечивает безопасность работы на высоких скоростях вращения.

Точность центрирования напрямую определяет соосность всех поверхностей, которые обрабатывают с разных позиций головки. При износе направляющих цангового зажима заготовка начинает дрожать под нагрузкой, что портит шероховатость стенок. Для восстановления паспортных данных патрона проводят его периодическую переборку и шлифовку рабочих граней. Качественная фиксация исключает самопроизвольное смещение металла вдоль оси Z, что обязательно для соблюдения линейных размеров.

Точение никелевых и кобальтовых сплавов на револьверных станках требует применения инструмента с исключительной износостойкостью. Для таких задач выбирают резцы из керамики или кубического нитрида бора, которые сохраняют твердость при нагреве до +1200℃.

Процесс ведут на высоких скоростях резания, при которых металл в зоне контакта размягчается и легче отделяется в виде стружки. Револьверная головка обеспечивает быструю смену затупившихся пластин, что важно для поддержания непрерывности производства. Тщательный подбор режимов подачи исключает возникновение наклепа и микротрещин на поверхности ответственных деталей.

Особое внимание уделяют жесткости закрепления заготовки, так как жаропрочные материалы создают огромные силы сопротивления. Используют мощные гидравлические патроны и дополнительные опоры для предотвращения смещения металла. Охлаждение подают под экстремальным давлением для эффективного отвода тепла от режущей кромки и заготовки. Когда изготавливают детали для турбин или ракетных двигателей, точность параметров контролируют после каждого перехода.

Для мониторинга состояния инструмента на револьверных станках используют системы контроля крутящего момента на основном двигателе. Когда любая из режущих кромок тупится, сопротивление металла возрастает так, что электроника фиксирует по скачку потребляемого тока. Если нагрузка превышает заданный порог на конкретном этапе обработки, станок останавливает работу для осмотра оснастки.

Кроме того, специалист визуально оценивает характер отходящей стружки: изменение ее цвета или формы говорит о потере остроты резца. Появление блестящих полос на заготовке служит дополнительным сигналом к повороту пластины.

В серийном производстве применяют датчики контроля размера, которые замеряют деталь после каждой операции. Если диаметр начинает плавно расти, значит, резец в данной позиции револьвера постепенно истирается. Программное обеспечение современных станков ведет учет времени наработки для каждой позиции головки отдельно. Превентивная замена инструмента по счетчику пройденных метров реза исключает риск внезапного брака.
