Токарная обработка бронзы

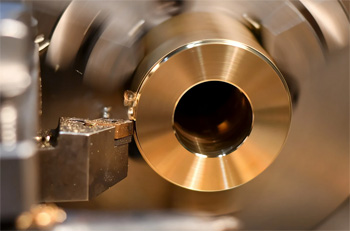

Оловянные бронзы при точении ведут себя как хрупкие материалы и дают мелкую сыпучую стружку. Эта особенность позволяет поддерживать высокую чистоту рабочего места и исключает повреждение поверхности заготовки длинными металлическими спиралями. Резцы для таких работ затачивают с минимальным или нулевым передним углом, чтобы избежать самопроизвольного затягивания инструмента вглубь металла.

Когда работают с вязкими марками типа БрАЖ, характер отходов меняется на сливной. В этом случае требуется установка специальных пластин, которые принудительно ломают металлическую ленту на сегменты. Если этого не делать, длинная нить намотается на патрон и поцарапает зеркальную поверхность детали.

Правильный подбор геометрии кромки обеспечивает стабильность процесса и предотвращает вибрации. Когда стружка начинает налипать на вершину резца, температуру в зоне контакта снижают через увеличение подачи жидкости. Масляный туман эффективно проникает в микроскопические зазоры и облегчает сход материала. Скорость резания для оловянных сплавов достигает 200 м/мин на современных станках с программным управлением. Контроль формы отходов позволяет вовремя заметить износ инструмента и предотвратить появление брака в серийной партии.

Добавление свинца в медный сплав превращает бронзу в материал с отличной обрабатываемостью резанием. Свинец не образует твердого раствора и распределяется в структуре в виде мелких включений, которые выполняют роль внутренней сухой смазки. Когда резец входит в такой металл, силы трения падают на 30% по сравнению с бессвинцовыми аналогами.

Подобный эффект позволяет значительно увеличить скорость подачи инструмента без риска перегрева кромок. Марки типа БрОЦС5-5-5 ценят за возможность получения идеальной поверхности при минимальных затратах времени. Износ режущей части в таких условиях протекает крайне медленно, что продлевает ресурс станка.

Свинец также способствует мгновенному дроблению стружки на мелкие чешуйки. Данный процесс исключает скопление металла в зоне резания и облегчает работу автоматических систем удаления отходов. При точении свинцовистых бронз редко возникают вибрации, потому что инструмент плавно скользит сквозь мягкие прослойки сплава. Результат обработки характеризуется отсутствием наклепа и высокой геометрической точностью всех размеров.

Бериллиевая бронза обладает экстремальной твердостью после закалки, что требует применения только твердосплавного инструмента. Главная проблема при ее обработке заключается в токсичности мелкой пыли, которая образуется при снятии стружки.

Когда частицы бериллия попадают в воздух, они представляют серьезную угрозу для органов дыхания человека. Поэтому станки обязательно оснащают мощными системами вытяжки и используют только мокрый способ точения. Постоянный полив зоны резания эмульсией связывает пыль и переводит ее в шлам, который легко утилизировать. Безопасность производства здесь стоит на первом месте.

Материал имеет склонность к быстрому температурному упрочнению, поэтому резец должен быть всегда идеально острым. Если кромка затупится, она начнет мять металл, что приведет к мгновенному росту твердости поверхности до 400 HB. После этого продолжать работу обычными методами станет невозможно из-за выкрашивания пластин. Чтобы избежать брака, подачу инструмента поддерживают на стабильном уровне без остановок в процессе хода. Охлаждающая жидкость должна иметь высокую теплоемкость для мгновенного отвода энергии от заготовки.

Алюминиевые бронзы содержат твердые включения интерметаллидов, которые действуют на резец как наждачная бумага. При точении таких сплавов кромка инструмента очень быстро изнашивается по задней грани, что ведет к потере точности диаметра.

Для решения проблемы выбирают пластины с мелкозернистой структурой карбида вольфрама и специальными износостойкими покрытиями. Оснастка без напыления в таких условиях работает в три раза меньше, поэтому экономия на качестве пластин здесь неоправданна. Когда работают с большими припусками, черновую обдирку ведут на пониженных оборотах для снижения температуры.

Поверхность алюминиевой бронзы склонна к образованию прочной оксидной пленки, которая также повышает сопротивление резанию. Перед началом финишных проходов инструмент обязательно меняют на новый для обеспечения чистоты поверхности. Использование СОЖ с повышенным содержанием жирных присадок помогает снизить химический износ режущей кромки. Когда изготавливают массивные детали, следят за равномерностью подачи для исключения ударов при проходе литейных раковин.

Метод вакуумной пропитки применяют для пористых заготовок, которые получают способом порошковой металлургии. Внутри такого металла существует сеть микроскопических каналов, которые могут впитывать охлаждающую жидкость во время точения. Если обычная эмульсия попадет внутрь поры, она вызовет внутреннюю коррозию или расширится при нагреве, что испортит деталь.

Предварительное заполнение пустот турбинным маслом под давлением создает защитный барьер и обеспечивает эффект постоянной смазки в паре трения. Когда резец снимает слой металла, масло из вскрытых пор выходит наружу и смазывает зону контакта.

Технология позволяет создавать самосмазывающиеся подшипники, которые работают без подвода внешней смазки годами. При точении таких деталей используют только острые резцы с положительной геометрией, чтобы не замять края открытых пор. Если поверхность будет «зализана» тупым инструментом, функциональность детали упадет из-за невозможности выхода масла. Скорость вращения при обработке пропитанной бронзы поддерживают на умеренном уровне для исключения выгорания смазочного состава.

Литейная корка на поверхности бронзы отличается неоднородной твердостью и часто содержит частицы формовочного песка. Первый черновой проход выполняют с глубиной резания, которая полностью перекрывает этот дефектный слой.

Инструмент должен врезаться сразу в чистый металл, чтобы избежать контакта вершины резца с абразивными включениями на поверхности. Если снимать корку мелкими проходами, режущая кромка придет в негодность через несколько минут работы. Для таких задач выбирают резцы с усиленной геометрией и отрицательным передним углом заточки.

Скорость вращения при снятии корки устанавливают на 40% ниже стандартных значений для предотвращения ударных нагрузок на шпиндель. Когда резец проходит через неровности литья, возникают сильные вибрации, поэтому заготовку фиксируют в патроне с максимальным усилием. После удаления наружного слоя деталь промывают для очистки станка от песка и шлака, которые могут попасть в направляющие. Только после полной очистки заготовки от продуктов литья переходят к получистовым и финишным операциям.

Бронза обладает высокой упругостью, поэтому при нарезании резьбы малого шага металл может немного отыгрывать назад. Этот эффект приводит к защемлению инструмента и часто становится причиной срыва тонких витков.

Для получения качественного профиля используют метод постепенного врезания по одной стороне зуба, что снижает нагрузку на вершину резца. Оснастку выбирают с полированными канавками для исключения налипания бронзовой пыли в узких впадинах. Когда работают с вязкими сплавами, количество проходов увеличивают до 10-12 для обеспечения плавного формирования геометрии.

Использование специальных резьбовых смазок на основе парафина помогает избежать появления заусенцев на гребнях резьбы. При нарезании внутренних резьб в глухих отверстиях следят за тем, чтобы стружка не прессовалась на дне. Если металл начнет скапливаться перед инструментом, произойдет мгновенный скол кромки или поломка державки. Контроль диаметра под резьбу перед началом операции исключает риск получения неполного профиля.

Для обработки деталей, длина которых в 5 раз превышает диаметр, применяют подвижные или неподвижные люнеты. Бронза имеет меньший модуль упругости по сравнению со сталью, поэтому она легче прогибается под действием сил резания. Без дополнительной поддержки в центре вала возникнет бочкообразность, а геометрическая точность выйдет за границы допуска.

Подвижный люнет крепят к суппорту станка, что позволяет поддерживать заготовку непосредственно в точке контакта с резцом. Этот метод исключает вибрации и позволяет работать на высоких режимах подачи без потери качества поверхности.

Для исключения биения настройку опорных кулачков проводят по предварительно проточенному технологическому пояску. Поверхность контакта смазывают густым маслом для предотвращения появления царапин на мягком металле. Когда выполняют чистовые проходы, усилие прижима люнета снижают для компенсации теплового расширения бронзы. Использование вращающихся центров в задней бабке также помогает сохранять соосность при интенсивном нагреве заготовки.

Коэффициент линейного расширения бронзы на 18% выше, чем у конструкционной стали, что важно для соблюдения жестких допусков. В процессе скоростного точения деталь быстро нагревается, и ее диаметр увеличивается на несколько сотых долей миллиметра в реальном времени. Если мастер выполнит замер сразу после прохода и подгонит размер под чертеж, то после остывания деталь «сядет» и станет бракованной.

Для исключения подобных ошибок финишную обработку ведут при обильном заливе зоны резания охлаждающей жидкостью комнатной температуры. Стабильный тепловой режим поддерживает геометрию металла в неизменном состоянии.

Перед окончательным контролем размеров заготовку выдерживают в цехе не менее 2 часов до полного выравнивания температуры. В программах для станков с ЧПУ часто используют коэффициенты коррекции, которые автоматически сдвигают резец с учетом нагрева шпинделя. Когда работают с тонкими втулками, тепло отводится медленно, поэтому время на охлаждение между проходами увеличивают. Контроль температуры СОЖ также играет роль в обеспечении повторяемости параметров в большой партии.

Инструменты на основе карбида вольфрама обладают высокой красностойкостью и сохраняют остроту кромок при нагреве до +800℃. Бронза при резании выделяет много тепла, которое концентрируется на кончике резца, поэтому обычная сталь здесь быстро размягчается.

Вольфрамовые сплавы имеют высокую жесткость, что исключает отжатие инструмента при обработке твердых литейных марок. Твердосплавные пластины позволяют работать на скоростях до 300 м/мин, обеспечивая высокую производительность труда. Такая оснастка незаменима при серийном выпуске бронзовых компонентов для запорной арматуры и насосов.

Поверхность резцов часто полируют для снижения коэффициента трения и предотвращения приваривания микрочастиц меди. Это особенно эффективно при точении мягких марок бронзы, склонных к налипанию. Когда кромка изнашивается, пластину меняют или перетачивают на алмазных кругах до восстановления исходных углов. Высокая плотность материала державки гасит микровибрации, что положительно влияет на шероховатость поверхности.

Для получения зеркального блеска на бронзе применяют метод алмазного выглаживания прямо на токарном станке. Вместо резца в суппорт устанавливают специальную оправку с закрепленным на конце сферическим кристаллом алмаза.

Инструмент не срезает слой металла, а плавно вдавливает микроскопические неровности, создавая идеально гладкую поверхность. Данный процесс упрочняет поверхностный слой за счет создания внутренних напряжений сжатия, что повышает износостойкость детали. Шероховатость после такой обработки падает до значений Ra 0.08–0.16, что соответствует уровню после полировки пастами.

Процесс проводят на высоких оборотах с минимальной подачей при обильной смазке чистым маслом. Алмазное выглаживание исключает попадание абразивных зерен в структуру мягкой бронзы, что часто случается при шлифовании кругами. Метод идеально подходит для обработки шеек валов и внутренних поверхностей подшипников скольжения. Для подтверждения отсутствия микротрещин качество отделки проверяют оптическими приборами.

Износ резца при точении бронзы определяют по изменению цвета и формы отходящей стружки, а также по появлению характерного писка. Когда кромка затупляется, температура в зоне контакта растет и стружка начинает приобретать темный оттенок из-за окисления.

На станках с программным управлением за состоянием оснастки следят системы мониторинга мощности двигателя. Резкий рост потребления тока сигнализирует о затуплении пластины, после чего автоматика останавливает процесс для ее замены. Визуальный осмотр заготовки позволяет заметить появление блестящих полос или задиров, которые говорят о потере геометрии инструмента.

Регулярный замер контрольных размеров детали микрометром также помогает отслеживать износ по задней грани резца. Если диаметр начинает постепенно расти от детали к детали, значит, вершина пластины постепенно истирается. В массовом производстве используют датчики лазерного контроля, которые проверяют длину и радиус резца после каждой операции. Своевременная замена инструмента исключает появление брака и защищает шпиндельный узел от избыточных радиальных нагрузок.
