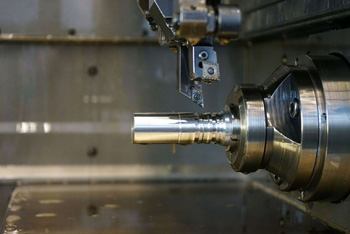

Токарная обработка алюминия

Для получения зеркальной поверхности используют очень высокие скорости резания и инструменты с идеально острой режущей кромкой. Полированные твердосплавные пластины с большим радиусом при вершине обеспечивают наилучший результат в данном процессе. Поверхность приобретает вид после полировки, так как резец чисто срезает слой металла без микроскопических разрывов и задиров.

Применение специальных масел на основе спирта или керосина предотвращает появление матовых пятен и разводов на металле. Когда выбирают режимы обработки, следят за полным отсутствием малейших вибраций станочного оборудования.

Чистота поверхности напрямую зависит от геометрии резца и отсутствия радиального биения шпинделя. При финишных проходах подачу инструмента снижают до 0.05 мм на один оборот для исключения видимых следов винтовой линии. Когда работают с деталями для лазерной оптики или декоративных изделий, чистоту проверяют электронными профилометрами. Настройка системы координат гарантирует получение шероховатости на уровне Ra 0.16 без применения последующей ручной доводки.

Качество механической обработки определяет успех последующего электрохимического анодирования поверхности алюминиевой детали. Если на металле остаются глубокие риски или прижоги, красящий пигмент ляжет неравномерно и выявит все скрытые дефекты.

Острые резцы обеспечивают однородную структуру поверхностного слоя без зон наклепа и микроскопических трещин. Когда деталь готовят под цветное покрытие, используют только свежую смазочно-охлаждающую жидкость для исключения химического загрязнения пор. Любые остатки меди или цинка в баке СОЖ могут вызвать появление темных пятен под оксидной пленкой.

После завершения точения деталь подвергают очистке в ультразвуковых ваннах для удаления микрочастиц масла. Равномерная шероховатость по всей площади изделия гарантирует получение глубокого и насыщенного цвета при окрашивании в гальванических ваннах. В процессе работы избегают использования инструментов, которыми ранее обрабатывали сталь или медь. Такая мера предотвращает риск возникновения контактной коррозии и гарантирует высокую адгезию защитного слоя.

Обработка тонкостенных заготовок требует применения специальных разжимных оправок или прецизионных цанговых зажимов. Обычный трехкулачковый патрон создает значительные точечные нагрузки, которые деформируют мягкий металл и превращают круг в многогранник.

Усилие зажима распределяют равномерно по всей окружности детали для сохранения идеальной цилиндричности отверстия. При точении используют малые глубины резания за несколько проходов для снижения радиального усилия отжатия. Охлаждение подают непрерывным потоком для компенсации быстрого нагрева тонкого слоя металла.

Если стенка имеет толщину менее 1 мм, применяют метод заполнения внутренней полости техническим воском или специальными смолами. Данная технология повышает общую жесткость заготовки и эффективно гасит резонансные вибрации на высоких оборотах. После завершения всех операций наполнитель просто выплавляют в печи при низких температурах без изменения свойств сплава. Контроль размеров проводят только после полного остывания детали до комнатной температуры +20℃.

Дюралюминий отличается повышенной твердостью и отличной обрабатываемостью резанием по сравнению с чистым алюминием. Этот сплав дает мелкую ломкую стружку, которая не наматывается на патрон и легко удаляется из рабочей зоны.

При точении Д16Т устанавливают высокие скорости резания до 500м/мин при использовании качественных твердосплавных пластин. Материал хорошо держит форму и позволяет получать детали с жесткими допусками по 6-7 квалитету. Поверхность после обработки приобретает характерный блеск и не требует долгой финишной отделки абразивами.

Однако Д16Т имеет склонность к атмосферной коррозии, поэтому после точения детали требуют обязательного нанесения защитного покрытия. Смазочно-охлаждающая жидкость должна содержать антикоррозийные присадки для защиты чистого металла в процессе снятия стружки. При нарезании резьбы на дюралюминии используют метчики с шахматным расположением зубьев для существенного снижения трения. Подбор режимов исключает выкрашивание кромок и обеспечивает надежность работы ответственных узлов.

Инструменты с кристаллами синтетического алмаза (PCD) показывают высочайшую эффективность при серийном точении алюминиевых сплавов. Алмаз обладает минимальным коэффициентом трения, что полностью исключает налипание разогретого металла на режущую кромку.

Срок службы таких пластин в 50 или даже 100 раз превышает ресурс обычного твердого сплава при работе на сверхвысоких скоростях. Алмазные резцы позволяют достигать зеркальной поверхности Ra 0.16 за один проход без необходимости последующей шлифовки. Подобная оснастка незаменима при обработке алюминия с высоким содержанием кремния.

Высокая твердость алмаза обеспечивает стабильность размеров детали на протяжении изготовления тысяч единиц продукции в одной партии. Когда используют инструмент PCD, скорость вращения шпинделя ограничивают только техническими возможностями станка и балансировкой патрона. Резец сохраняет идеальную остроту даже при интенсивном нагреве до +600℃ в зоне контакта.

Литейные алюминиевые сплавы содержат частицы кремния, которые действуют на резец как сильный механический абразив. При точении таких материалов обычные стальные инструменты мгновенно тупятся и полностью теряют свою первоначальную форму.

Для работы выбирают только твердосплавные пластины с мелкозернистой структурой или резцы с алмазным напылением. Подачу инструмента делают равномерной для исключения выкрашивания хрупких кремниевых включений из массива заготовки. Качество поверхности силумина напрямую зависит от плотности отливки и отсутствия внутренних газовых пор.

Охлаждение при обработке литья должно быть максимально обильным для вымывания едкой кремниевой пыли из зоны контакта. Данная крошка может быстро поцарапать направляющие станка, поэтому используют надежную защиту всех подвижных узлов. Скорость резания для силумина устанавливают на 20% ниже, чем для вязких деформируемых сплавов алюминия. После завершения точения часто проводят контроль герметичности детали, так как вскрытие пор может нарушить целостность корпуса.

Алюминий обладает высоким коэффициентом линейного расширения, который в 2 раза превышает аналогичные показатели углеродистой стали. В процессе точения заготовка быстро нагревается, что приводит к увеличению ее физических размеров в реальном времени.

Если выполнить замер детали сразу после снятия слоя стружки, результат окажется больше фактического размера после остывания. Для компенсации этого негативного эффекта в программах ЧПУ учитывают температурный дрейф или применяют интенсивное охлаждение. Обильный полив зоны резания эмульсией поддерживает стабильную температуру металла.

При изготовлении прецизионных валов большой длины расширение металла может вызвать опасный изгиб заготовки в центрах станка. Чтобы избежать деформации, используют вращающиеся центры с мощными компенсаторами осевого давления. Финальные замеры проводят только после выдержки детали в термоконстантной зоне цеха в течение нескольких часов. Тщательный расчет тепловых зазоров позволяет получать сопряжения с допуском до 0.01 мм. Контроль температуры охлаждающей жидкости также играет важную роль в обеспечении стабильности процесса.

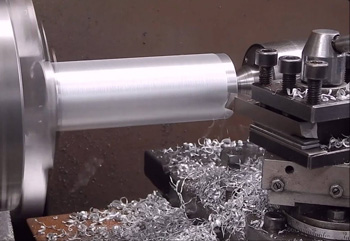

Нарезание резьбы в мягком алюминии сопряжено с риском срыва витков и налипания металла на кромки метчика или резца. Для получения качественного профиля используют инструмент с полированными канавками и увеличенным задним углом заточки.

В качестве смазки применяют смеси на основе спирта или олеиновой кислоты, которые обеспечивают легкое скольжение. При точении резьбы резцом выбирают минимальное количество проходов для снижения риска деформации тонкого гребня. Острая кромка должна чисто перерезать волокна металла без образования заусенцев и рваных краев.

Для глухих отверстий в алюминии рекомендуют использовать метчики со спиральной канавкой, которые эффективно вытягивают стружку вверх. Данный подход предотвращает прессование опилок на дне и внезапную поломку хрупкого резьбового инструмента. Когда работают с вязкими сплавами, диаметр отверстия под резьбу делают на 0.1 мм больше стандартного значения по таблице: это облегчает процесс нарезания и снижает нагрузку на инструмент без потери прочности соединения.

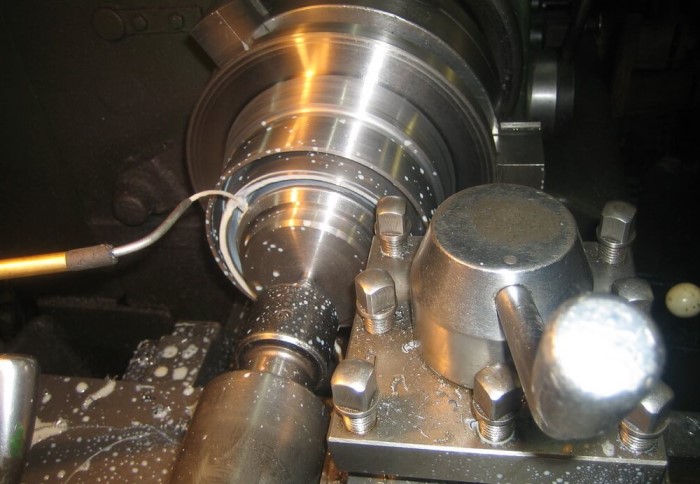

Вязкие алюминиевые сплавы часто образуют длинную спиральную стружку, которая может наматываться на деталь и царапать ее поверхность. Для принудительного дробления металла применяют пластины со специальными канавками-стружколомами на передней грани.

Геометрия этой зоны заставляет тонкую ленту резко изгибаться и ломаться на мелкие сегменты С-образной формы. Такой метод обеспечивает безопасность процесса и облегчает автоматическое удаление отходов из поддона станка. Правильный подбор стружколома зависит от глубины резания и величины подачи на один оборот шпинделя.

При точении на высоких скоростях мелкая металлическая крошка отлетает от зоны контакта с большой энергией. Если стружка продолжает выходить длинной нитью, подачу инструмента увеличивают для принудительного разрыва слоя металла. Использование систем подачи СОЖ под высоким давлением также помогает дробить и вымывать отходы из глубоких внутренних пазов. Чистая рабочая зона полностью исключает риск заклинивания шпинделя и случайного повреждения инструмента.

Скоростное точение на оборотах до 10000 в минуту позволяет значительно сократить время обработки и качественно улучшить чистоту поверхности. При таких режимах основная часть тепловой энергии уходит вместе со стружкой, не успевая нагреть массив заготовки. Это минимизирует тепловые деформации и позволяет получать детали с высочайшей геометрической точностью.

Результат скоростной обработки часто не требует последующей шлифовки, так как шероховатость достигает значений зеркального блеска. Технология предполагает идеальную балансировку всех вращающихся частей станка для исключения вибраций.

Станки для высокоскоростного точения оснащают прецизионными подшипниками и мощными приводами с мгновенным откликом. Инструмент должен иметь высокую жесткость крепления для предотвращения отжатия под действием центробежных сил. Когда используют этот метод, общая производительность цеха возрастает в 2-3 раза по сравнению с традиционными способами. Настройка динамических характеристик станка гарантирует стабильность процесса на протяжении всей рабочей смены.

Расточка внутренних полостей в алюминии требует применения резцов с большим вылетом и антивибрационными оправками. Мягкий металл склонен к возникновению резонанса, который портит чистоту стенок отверстия мелкими волнами.

Для гашения колебаний используют инструмент со вставками из тяжелых сплавов или современные гидравлические демпферы. Скорость резания при расточке выбирают ниже, чем при наружном точении, для обеспечения стабильности процесса. Обильный подвод эмульсии внутрь канала необходим для эффективного вымывания вязкой стружки наружу.

Геометрия расточного резца должна предусматривать значительный зазор между телом инструмента и стенкой отверстия для исключения трения. Когда обрабатывают глубокие втулки, периодически останавливают процесс для визуального контроля отсутствия налипания металла. Применение пластин с малым радиусом при вершине позволяет получать высокую точность диаметра и малую шероховатость. Выверка соосности шпинделя и резца предотвращает появление конусности на большой длине заготовки. Качественная расточка гарантирует идеальную посадку подшипников и сальников в алюминиевых корпусах агрегатов.

Применение этилового или изопропилового спирта в качестве СОЖ эффективно при обработке деталей из чистого алюминия. Спирт обладает отличной испаряемостью, что обеспечивает мгновенное охлаждение зоны резания без образования жирной масляной пленки. Это вещество препятствует налипанию пластичного металла на инструмент и способствует получению чистой и блестящей поверхности.

Использование спиртового тумана вместо водной эмульсии полностью исключает риск появления пятен окисления на чувствительных сплавах. После завершения работ детали остаются сухими и не нуждаются в сложной многостадийной мойке.

Однако работа со спиртовыми составами требует строгого соблюдения правил пожарной безопасности и наличия мощной вытяжной вентиляции в цехе. Пары спирта легко воспламеняются при возникновении случайной искры, поэтому оборудование оснащают автоматическими системами пожаротушения. В массовом производстве этот метод иногда заменяют специальными синтетическими маслами с аналогичными физическими свойствами.
