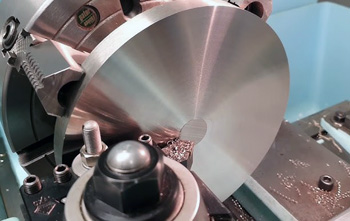

Токарные работы из нержавеющей стали

Для обработки коррозионностойких сталей выбирают сменные пластины из твердых сплавов группы М по классификации ISO. Эти материалы обладают высокой вязкостью и стойкостью к термическим ударам, что крайне важно при прерывистом резании. Инструмент часто оснащают многослойным покрытием из нитрида титана-алюминия, которое наносят методом PVD. Такой слой имеет минимальную толщину и сохраняет идеальную остроту режущей кромки на протяжении длительного времени.

Когда работают с аустенитными сталями типа 12Х18Н10Т, выбирают сплавы с мелкозернистой структурой для предотвращения микросколов под нагрузкой. Правильный подбор основы и напыления позволяет увеличить скорость резания на 30% и более.

Второй важный фактор заключается в выборе субстрата, который сопротивляется износу при высоких температурах. В зоне контакта резца с металлом нагрев достигает +800℃, поэтому обычные инструментальные стали здесь теряют твердость за считанные минуты. Пластины с керамическим напылением обеспечивают надежную защиту от диффузионного износа, который характерен для вязких сплавов. При черновой обдирке массивных заготовок используют вставки с усиленной кромкой и отрицательным передним углом.

Явление наклепа возникает из-за пластической деформации поверхностного слоя, когда металл становится значительно тверже основного массива заготовки. Чтобы исключить проблему, глубину резания всегда устанавливают больше толщины упрочненного слоя, который оставил предыдущий проход. При черновом точении этот параметр обычно выдерживают в пределах 1.5-2.0 мм.

Подача инструмента должна быть постоянной и достаточно высокой, чтобы режущая кромка не скользила по поверхности без снятия стружки. Если резец на мгновение задержится на одном месте, структура стали мгновенно упрочнится, а последующее врезание приведет к поломке инструмента.

Острота режущей кромки играет решающую роль в борьбе с наклепом, поэтому затупленные пластины заменяют немедленно. Когда инструмент чисто перерезает волокна стали, уровень внутренних напряжений в металле остается минимальным. Использование смазочно-охлаждающей жидкости под высоким давлением также снижает интенсивность деформационных процессов. Эмульсия проникает в зону контакта и уменьшает коэффициент трения, что предотвращает критический нагрев заготовки.

Для точения аустенитных сплавов устанавливают умеренные скорости резания в диапазоне 80-150 м/мин при использовании твердосплавного инструмента. Выбор параметров зависит от жесткости станка и наличия легирующих элементов типа никеля или хрома.

Подачу на один оборот шпинделя выдерживают на уровне 0.15-0.4 мм для обеспечения стабильного дробления вязкой стружки. Слишком низкие обороты вызывают налипание металла на резец, а избыточная скорость приводит к мгновенному оплавлению кромки. Технолог рассчитывает баланс режимов для достижения максимальной производительности без риска внезапной остановки производства. Каждая марка стали требует индивидуальной настройки программы ЧПУ с учетом фактической твердости проката.

При финишной обработке скорость вращения иногда увеличивают на 20%, но при этом глубину прохода снижают до 0.2-0.5 мм. Подобный подход позволяет получить зеркальную поверхность без следов дробления и вибраций. На современных токарных центрах используют функцию постоянной линейной скорости, которая автоматически меняет обороты при изменении диаметра обработки. Это гарантирует одинаковое качество поверхности как на периферии, так и в центре торца заготовки.

Для охлаждения нержавеющей стали применяют специализированные эмульсии с высоким содержанием противозадирных присадок на основе хлора, серы или фосфора. Эти компоненты создают на поверхности металла прочную химическую пленку, которая предотвращает холодную сварку стружки с режущей кромкой.

Нержавейка обладает низкой теплопроводностью, поэтому тепло не уходит в заготовку, а концентрируется в точке реза. Жидкость должна иметь высокую теплоемкость для мгновенного отвода энергии от инструмента и предотвращения его температурной деформации. Регулярная фильтрация состава убирает мелкую металлическую пыль, которая может поцарапать зеркальную поверхность изделия.

При обработке деталей для пищевой или медицинской промышленности используют синтетические масла, которые легко смываются водой и не оставляют токсичных следов. Подачу СОЖ организуют через форсунки непосредственно в зону формирования стружки под давлением от 20 бар. Когда выполняют расточку глубоких внутренних отверстий, жидкость подают через внутренние каналы резцовой державки. Это обеспечивает эффективный вынос отходов из закрытой полости и смазку задней грани инструмента.

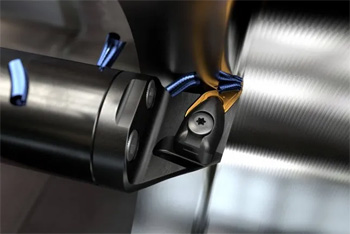

Вязкая стружка нержавеющей стали часто образует длинную неразрывную ленту, которая наматывается на деталь и царапает ее поверхность. Для принудительного измельчения отходов используют пластины с агрессивной геометрией стружколомов, которые имеют глубокие лунки на передней поверхности.

Эти элементы заставляют металлическую нить резко изгибаться под острым углом, что приводит к ее хрупкому разрушению на мелкие сегменты. Подобная мелкая крошка С-образной формы легко удаляется конвейером и не создает заторов в рабочей зоне станка. Форма стружколома подбирается исходя из величины подачи: для чистовых проходов используют более узкие канавки.

Если стандартная геометрия пластины не справляется, применяют метод прерывистой подачи или осциллирующего точения. Программа ЧПУ заставляет резец совершать микроколебания вдоль оси обработки, что вызывает периодическое изменение толщины стружки и ее разрыв. Технология позволяет работать с самыми вязкими жаропрочными сплавами на автоматических линиях без надзора оператора.

Сталь марки 304 относится к аустенитному классу и отличается высоким содержанием никеля, что делает ее очень вязкой и склонной к наклепу. При точении такого металла возникают значительные силы трения и высокие температуры, требующие обязательного применения СОЖ. Стружка выходит длинной лентой, поэтому выбор правильного стружколома здесь становится критическим условием успеха.

Сталь 430 является ферритной и не содержит никеля, что значительно облегчает процесс ее механической обработки. Она ведет себя более предсказуемо, дает более ломкую стружку и позволяет устанавливать повышенные режимы подачи без риска перегрева.

Магнитные свойства стали 430 позволяют использовать магнитные патроны для фиксации плоских заготовок, что невозможно при работе с аустенитной 304-й маркой. Износ инструмента при точении ферритных сталей протекает медленнее, что снижает общую себестоимость изготовления деталей. Однако 304-я сталь обеспечивает лучшую коррозионную стойкость, поэтому ее выбирают для более ответственных узлов химического оборудования.

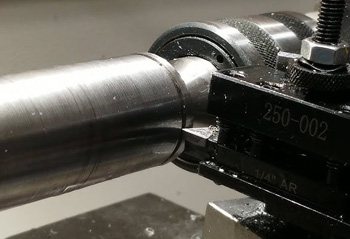

Нарезание резьбы в нержавейке осложняется риском заклинивания инструмента и срыва витков из-за высокой вязкости металла. Для получения качественного профиля используют метод постепенного бокового врезания, когда резец снимает стружку только одной стороной кромки. Подобный прием снижает общую нагрузку на вершину инструмента и предотвращает его вибрацию в узкой впадине.

Резьбовые пластины выбирают с полным профилем для одновременного формирования гребня и впадины, что гарантирует идеальную геометрию соединения. Количество проходов для нержавеющей стали увеличивают до 15-20 в зависимости от шага винта для снижения термических напряжений.

В качестве смазки при нарезании резьбы применяют специальные пасты на основе олеиновой кислоты или хлорпарафинов. Данные составы обладают исключительной проникающей способностью и смазывают даже микроскопические зазоры между инструментом и деталью. Когда работают с мелкими резьбами в глухих отверстиях, используют метчики со спиральной канавкой для принудительного вывода стружки назад. Это исключает скопление металлической крошки на дне, которое часто приводит к мгновенной поломке хрупкого инструмента.

Передний угол заточки определяет легкость схода стружки и величину усилий, которые действуют на заготовку в процессе резания. Для вязких нержавеющих сталей выбирают положительные углы от +10 до +25 градусов, что обеспечивает чистое срезание слоя без эффекта смятия.

Такая геометрия снижает температуру в зоне контакта и минимизирует риск появления наклепа на обработанной поверхности. Задний угол выдерживают в пределах 6-10 градусов для предотвращения трения задней грани инструмента о деталь и снижения износа по этой плоскости. Тщательная полировка граней резца исключает налипание микрочастиц стали на режущую кромку.

Радиус при вершине резца напрямую влияет на шероховатость поверхности и прочность самого инструмента. Для чистовой обработки тонких деталей выбирают малые радиусы 0.2-0.4мм для значительного уменьшения радиальной силы отжатия. Когда выполняют силовую обдирку, для повышения стойкости пластины к ударным нагрузкам радиус увеличивают до 1.2 мм. Угол наклона режущей кромки также корректируют для направления отхода стружки в нужную сторону от патрона станка.

Точение тонкостенных колец и втулок из нержавейки требует применения специальных схем фиксации для исключения деформации металла. Обычный зажим в трехкулачковом патроне вызывает появление овальности, которую невозможно исправить последующей обработкой.

Для распределения нагрузки используют прецизионные цанговые зажимы или мягкие расточные кулачки с большой площадью контакта. Внутреннюю полость детали часто заполняют технологическими вставками или оправками, чтобы повысить радиальную жесткость заготовки. Процесс ведут при минимальных глубинах резания и высоких скоростях вращения шпинделя для снижения осевого давления.

Охлаждение при работе с тонкими стенками должно быть максимально равномерным для предотвращения теплового коробления металла. Нержавеющая сталь быстро расширяется при локальном нагреве, что может привести к защемлению инструмента внутри втулки. После каждого прохода делают паузу для стабилизации температуры детали до комнатных значений. Контроль размеров проводят прямо в зажиме, но окончательную проверку выполняют только в свободном состоянии.

Для получения поверхности с шероховатостью Ra 0.4 и ниже используют метод скоростного точения острыми твердосплавными или алмазными резцами. Пластины для таких работ имеют идеально гладкую переднюю грань, что исключает возникновение задиров на микроуровне.

Подачу инструмента снижают до 0.05 мм на оборот при одновременном повышении частоты вращения до максимальных значений. Когда резец снимает тончайший слой металла, поверхность приобретает характерный блеск и высокую отражающую способность. Использование СОЖ с высоким содержанием масел помогает убрать микроскопические риски от режущего клина в процессе финиша.

Станок для прецизионного точения должен иметь идеальную балансировку шпинделя и отсутствие люфтов в направляющих. Малейшая вибрация мгновенно портит декоративный вид нержавейки, создавая на металле мутные пятна или рябь. После завершения токарной операции деталь часто подвергают электрохимическому полированию для достижения абсолютной чистоты поверхности. Этот процесс убирает мельчайшие заусенцы и упрочняет защитную оксидную пленку на стали.

Процесс пассивации необходим для восстановления защитного хромоксидного слоя на поверхности нержавеющей стали после механического воздействия. Во время точения резец срезает естественную пленку, а частицы железа от инструмента могут внедриться в структуру детали. Если оставить изделие в таком виде, в местах микрозагрязнений начнется точечная коррозия под действием влаги.

Пассивация заключается в кратковременном погружении детали в ванну с азотной или лимонной кислотой. Раствор эффективно растворяет свободное железо и способствует мгновенному формированию новой прочной оксидной пленки на свежем срезе. Эта процедура обязательна для компонентов, которые будут работать в агрессивных средах или контактировать с питьевой водой.

Перед пассивацией детали проходят тщательную очистку от остатков токарной эмульсии и жировых пятен. Качественная химическая обработка не меняет размеры изделия, но значительно повышает его долговечность и эстетический вид. После завершения процесса поверхности промывают дистиллированной водой и высушивают в специальных камерах.
