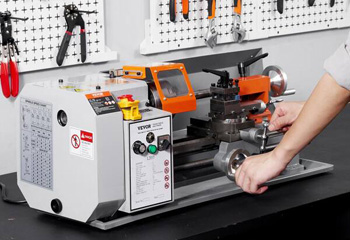

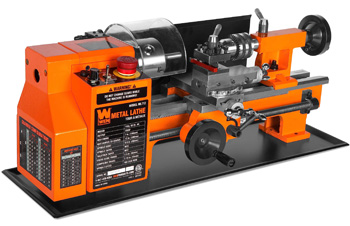

Настольные токарные станки

Бесщеточный двигатель постоянного тока обеспечивает высокий крутящий момент на низких оборотах вращения шпинделя. Такая характеристика крайне важна для нарезания резьбы или обработки вязких сталей с большой глубиной резания на компактном оборудовании.

Отсутствие коллекторного узла со щетками значительно снижает уровень шума и полностью исключает искрение при работе под нагрузкой. Это продлевает срок службы мотора и уменьшает частоту технического обслуживания главного привода. Компактные размеры двигателя позволяют разместить его внутри корпуса без значительного увеличения общих габаритов станка. Электронный контроллер плавно регулирует частоту вращения, поддерживая стабильные параметры резания вне зависимости от сопротивления материала заготовки.

КПД бесщеточной системы выше традиционных решений, потому что энергия не уходит на нагрев щеток и преодоление лишнего трения. Двигатель мгновенно реагирует на команды и поддерживает функцию почти мгновенного торможения вала для обеспечения безопасности. Встроенная защита от перегрузки по току предотвращает сгорание обмоток при заклинивании резца в заготовке.

Электронная гитара заменяет традиционный набор сменных шестерен в приводе ходового винта на систему из шагового двигателя и контроллера. Она позволяет нарезать любые типы резьб и выбирать параметры подачи простым нажатием кнопок на панели управления. Оператор избавляется от необходимости вручную перебирать тяжелые металлические или пластиковые шестерни в коробке подач.

Контроллер синхронизирует вращение шпинделя и перемещение суппорта с помощью сигналов от энкодера. Это обеспечивает высокую точность шага резьбы и полностью исключает ошибки из-за люфтов в механической передаче. Процесс переналадки станка на новую операцию занимает несколько секунд, что существенно повышает производительность труда в небольшой мастерской.

Система поддерживает нарезание как метрических, так и дюймовых резьб без покупки дополнительных комплектов оснастки. Шаговый двигатель развивает достаточное усилие для стабильного перемещения каретки при обработке твердых сплавов. Электроника позволяет задавать конечные точки движения суппорта, что предотвращает столкновение патрона и инструмента. Программное обеспечение часто включает режим автоматического нарезания резьбы за несколько проходов.

Металлические шестерни в коробке скоростей обеспечивают максимальную долговечность и способность выдерживать ударные нагрузки при черновой обточке стали. Их изготавливают из легированных сплавов с последующей закалкой зубьев для снижения скорости естественного износа. Такие детали позволяют передавать большой крутящий момент без риска поломки при резком увеличении глубины резания.

Но стальные шестерни создают заметный шум и требуют постоянного наличия густой смазки в картере передней бабки. Массивность металлических узлов добавляет жесткости всей кинематической схеме станка. Использование металла оправдано в моделях, которые ориентируют на тяжелые режимы эксплуатации и на работу с твердыми материалами.

Пластиковые (нейлоновые) шестерни работают практически бесшумно и не требуют обильной смазки в процессе вращения. Они служат своеобразным предохранителем: при критической перегрузке или заклинивании шпинделя ломаются зубья шестерни, а не дорогостоящий вал или двигатель. Замена пластикового элемента стоит недорого и занимает минимум времени при наличии запасных частей. Нейлон обладает хорошей демпфирующей способностью и поглощает мелкие вибрации двигателя.

Настольные станки проектируют для питания от стандартной однофазной сети. Это позволяет использовать их в гаражах или учебных классах. Встроенный частотный преобразователь или коллекторный контроллер преобразует переменный ток в параметры, которые необходимы для работы двигателя.

Перед подключением необходимо убедиться в наличии надежного заземления в розетке для предотвращения поражения током через металлический корпус. Пусковые токи современных моторов не вызывают резких просадок напряжения, поэтому оборудование не мешает работе другой техники в помещении. Качественная проводка с сечением не менее 1.5 мм гарантирует стабильную мощность привода при выполнении глубоких проходов.

Внутренняя электроника защищает станок от перепадов напряжения и короткого замыкания в линии питания. Для исключения помех на чувствительные датчики и дисплеи в цепь встраивают ферритовые фильтры и стабилизаторы. При использовании удлинителей следует выбирать модели с защитой от перегрузки и достаточным сечением кабеля. Использование стандартной вилки упрощает ввод оборудования в эксплуатацию без привлечения профессиональных электриков.

Проверку радиального и осевого биения шпинделя проводят при помощи прецизионного индикатора часового типа с ценой деления 0.01 или 0.001 мм. Магнитную стойку индикатора фиксируют на станине, а измерительный наконечник упирают во внутренний конус или наружный фланец вала. Шпиндель плавно вращают вручную, фиксируя максимальные отклонения стрелки за один полный оборот.

Допустимое значение для станков высокого класса точности не превышает 0.01 мм на торце шпинделя. Это позволяет выявить износ подшипников или дефекты сборки перед началом ответственных работ. Отсутствие биения гарантирует получение идеально круглых деталей без искажения геометрии цилиндра.

Для измерения биения на вылете используют контрольную оправку, которую вставляют в конус шпинделя. Индикатор перемещают вдоль оправки на расстояние 100-200 мм, проверяя соосность вращения в разных точках. Повышенные показатели свидетельствуют о необходимости регулировки преднатяга подшипников или их полной замены. Любое биение вызывает вибрацию инструмента и ускоряет износ режущих кромок резца.

Закалка токами высокой частоты (ВЧ) повышает твердость поверхностного слоя направляющих до значений 45-52 HRC. Этот процесс значительно увеличивает износостойкость чугунной станины, потому что твердый металл меньше подвержен истиранию при перемещении суппорта и задней бабки. На поверхности не появляются глубокие царапины от попадания мелкой стружки или абразивной пыли во время работы.

Индукционный нагрев воздействует только на тонкий верхний слой, сохраняя вязкую и прочную сердцевину станины. Такая структура защищает оборудование от хрупкого разрушения при случайных ударах или падении тяжелой оснастки. После закалки плоскости проходят финишную шлифовку для обеспечения идеальной прямолинейности хода.

Наличие закаленных путей продлевает срок сохранения точности станка в несколько раз по сравнению с сырым чугуном. Гладкая поверхность закаленного металла лучше удерживает масляную пленку, и это свойство обеспечивает легкость движения каретки. Настольные станки с такой обработкой направляющих подходят для интенсивной эксплуатации в серийном производстве. Темный цвет или специфический блеск закаленных участков служит визуальным подтверждением качества изготовления оборудования.

ЖК-дисплей отображает точную частоту вращения шпинделя в режиме реального времени с шагом в 1-5 об/мин. Эта информация позволяет оператору строго соблюдать рекомендованные режимы резания для разных типов металлов и сплавов. В отличие от аналоговых шкал цифровой экран исключает ошибки визуального восприятия и облегчает настройку скорости.

Подсветка экрана обеспечивает хорошую видимость данных при любом освещении в мастерской. Наличие дисплея упрощает контроль за процессом и повышает общую культуру работы с современным токарным оборудованием.

Дополнительные функции экрана могут включать индикацию температуры двигателя или уровня нагрузки на привод. Встроенная диагностика выводит коды ошибок на монитор при срабатывании защиты от перегрева или заклинивания. Это позволяет быстро найти причину неисправности и восстановить работу без разборки узлов станка. Интерфейс дисплея часто поддерживает выбор метрической или дюймовой системы измерений.

Для снижения уровня вибраций станок устанавливают на массивный верстак с жесткой металлической рамой или толстой деревянной столешницей. Вес основания должен значительно превышать массу самого оборудования для эффективного гашения резонансных колебаний. Между опорными ножками станины и поверхностью стола прокладывают резиновые демпфирующие маты или устанавливают специальные виброопоры.

Правильное распределение массы инструмента в резцедержателе также снижает риск возникновения паразитных шумов. Стабильная опора напрямую влияет на точность получаемых размеров и чистоту финишной отделки металла.

Если вибрация сохраняется, проверяют натяжение приводного ремня и состояние подшипников двигателя. Несбалансированный патрон или длинная заготовка без поддержки задним центром часто становятся источниками сильного биения. Утяжеление верстака мешками с песком или бетонными блоками помогает сдвинуть резонансную частоту системы в безопасную зону.

Кулачковый (эксцентриковый) механизм обеспечивает быструю и надежную фиксацию задней бабки на направляющих станины без использования гаечных ключей. Оператор просто поворачивает рычаг, и мощный эксцентрик прижимает подошву бабки к плоскости с необходимым усилием. Подобное решение экономит время при частой смене заготовок разной длины или при переходе от сверления к поддержке центром.

Сила зажима регулируется гайкой в нижней части узла. Жесткая фиксация гарантирует соосность инструмента и исключает его смещение во время врезания сверла в металл. Простота конструкции повышает надежность узла и удобство повседневной эксплуатации станка.

Рычаг зажима располагают в доступной зоне, и его эргономичная форма снижает физическую нагрузку на руки человека. Кулачковая система исключает риск повреждения резьбы, который часто возникает при частом затягивании стандартных болтов. Внутренние детали механизма изготавливают из закаленной стали для предотвращения деформации под нагрузкой. Надежная блокировка бабки важна при глубоком сверлении, когда инструмент испытывает значительное сопротивление.

Проходной резец предназначен для снятия основного припуска с наружной поверхности заготовки при продольном перемещении суппорта. Его геометрия позволяет эффективно удалять стружку и выдерживать значительные тепловые нагрузки во время черновой обточки. Главная режущая кромка расположена под углом, который обеспечивает плавное врезание в металл и стабильность процесса.

Инструмент используют для формирования цилиндрических поверхностей, уступов и конусов в деталях разной сложности. Проходные резцы имеют массивную державку, и она поглощает вибрации при работе с большой глубиной резания. Для настольных станков чаще выбирают оснастку с сечением хвостовика 8х8мм или 10х10мм.

Отрезной резец служит для отделения готовой детали от заготовки или прорезания узких кольцевых канавок. Он имеет тонкую и длинную рабочую часть, и такая форма требует аккуратности при подаче для исключения поломки инструмента. Режущая кромка расположена перпендикулярно оси вращения, что обеспечивает ровный срез без перекосов. Отрезные работы сопровождаются высоким трением боковых поверхностей о стенки реза, поэтому инструмент требует обильной смазки.

Клиноременная передача обеспечивает плавную и тихую трансляцию крутящего момента от электродвигателя на шпиндель токарного станка. Эластичный ремень эффективно демпфирует ударные нагрузки и вибрации двигателя, предотвращая их передачу на режущий инструмент. В случае внезапного заклинивания резца в металле ремень начинает проскальзывать на шкивах, выполняя роль предохранительной муфты. Это защищает обмотки мотора и шестерни от необратимых повреждений при аварийных ситуациях.

Изменение передаточного отношения в таких системах производят переброской ремня на шкивы разного диаметра. Простая конструкция не требует сложного технического обслуживания и легко ремонтируется в условиях домашней мастерской.

Современные поликлиновые ремни имеют высокий коэффициент сцепления и позволяют передавать значительную мощность без потерь на пробуксовку. Ресурс качественного ремня составляет несколько тысяч рабочих часов при условии правильного натяжения. Ременная передача позволяет вынести двигатель за пределы передней бабки, и такая компоновка снижает тепловую нагрузку на прецизионные подшипники.

Для работы с заготовками малого диаметра выбирают трехкулачковые патроны размером 80 или 100 мм с высокой точностью центровки. Небольшая масса патрона снижает инерцию шпинделя и уменьшает нагрузку на подшипники передней бабки при высоких оборотах. Кулачки должны иметь прецизионную шлифовку и плотно смыкаться в центре для надежного удержания тонких прутков.

Для фиксации хрупких или чистовых деталей используют обратные кулачки или специальные мягкие накладки. Самоцентрирующаяся конструкция позволяет быстро устанавливать заготовки без длительной выверки индикатором. Качество материала корпуса патрона определяет его стойкость к деформациям и долговечность резьбовых соединений спирального диска.

В случаях, когда требуется исключительная точность и отсутствие биения, применяют цанговые патроны стандарта ER или 5C. Цанга обжимает деталь по всей длине окружности, и такая фиксация предотвращает появление вмятин на поверхности металла. Это решение подходит для серийного производства мелких винтов, втулок и осей из калиброванного проката.
