Обточка фасонных поверхностей

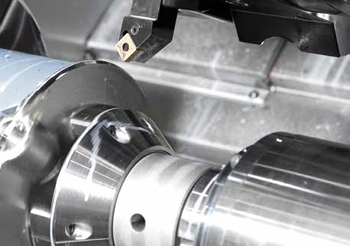

Геометрия режущей кромки инструмента должна в точности повторять контур будущего изделия, потому что именно она переносит нужную форму на металл. При проектировании резца учитывают все изгибы, радиусы и переходы, которые заложены в чертеже заготовки.

Режущую линию вычерчивают с учетом углов заточки, чтобы инструмент плавно внедрялся в материал и не вызывал перегрева. Переднюю поверхность часто делают плоской или снабжают специальной канавкой для отвода стружки, так как ее накопление портит зеркало детали. Выбор конкретного вида резца зависит от сложности рельефа и серийности заказа, потому что изготовление уникальной оснастки требует значительного времени.

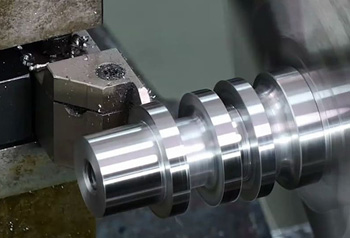

Для получения прецизионных поверхностей выбирают призматические или дисковые инструменты, которые сохраняют форму профиля после многих циклов переточки. Профиль такого резца закладывают по всей высоте его тела, что гарантирует идентичность деталей в большой партии. Когда заготовку обрабатывают простым стержневым резцом, риск искажения размеров возрастает из-за быстрого износа вершины. Качественная подготовка режущей части позволяет обходиться без промежуточных замеров в процессе работы.

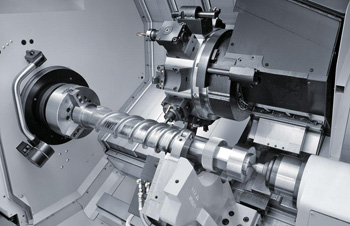

Обработка криволинейных поверхностей позволяет достигать 8–11 квалитета точности в зависимости от жесткости оборудования и типа используемого инструмента. При использовании станков с числовым программным управлением погрешность размеров снижают до 0.01-0.02 мм. Подобные показатели зависят от состояния направляющих суппорта и отсутствия люфтов в механизмах подачи.

На итоговый результат влияет и тепловое расширение металла, которое может изменить диаметр заготовки при длительном контакте с резцом. Проверку параметров проводят с помощью прецизионных шаблонов или координатно-измерительных машин сразу после остывания детали.

Чистота поверхности после прохода фасонного резца достигает значений Ra 1.6 или Ra 0.8, что часто исключает необходимость последующей шлифовки. Если заготовка имеет большую длину, для предотвращения прогиба металла под давлением широкой кромки применяют люнеты. Точность профиля в серийном производстве поддерживают за счет использования износостойких твердосплавных пластин с защитными покрытиями.

Призматические инструменты отличаются повышенной жесткостью закрепления в резцедержателе благодаря наличию хвостовика в форме ласточкиного хвоста. Такая конструкция исключает микроскопические смещения и вибрации резца при снятии больших припусков с твердых сталей. Крепление винтами обеспечивает стабильное положение режущей кромки на одной высоте с осью вращения детали.

Призматическая форма позволяет закладывать более сложные и глубокие профили, которые трудно реализовать на дисковых аналогах из-за ограничений по диаметру. Такой инструмент выбирают для тяжелых работ, где требуется максимальная точность передачи контура на заготовку.

Переточка призматического резца происходит только по передней грани, поэтому его фасонный профиль остается неизменным на протяжении всего срока службы. Инструмент можно использовать до тех пор, пока высота его тела позволяет надежно фиксировать зажим. В отличие от круглых резцов призматические модели не требуют сложных механизмов для предотвращения проворачивания под нагрузкой. Они занимают меньше места в инструментальном блоке, что упрощает компоновку при многоинструментальной обработке.

Создание фасонной поверхности на ручном станке требует от токаря одновременного управления продольной и поперечной рукоятками суппорта. Мастер плавно перемещает резец по сложной траектории, ориентируясь на линию разметки или визуальный образец. Скорость каждого движения должна быть синхронизирована, чтобы на металле не образовались грубые ступеньки и провалы.

Такой метод требует высокой квалификации и твердой руки, так как малейшая заминка портит гладкость перехода. Комбинирование подач выбирают для изготовления единичных деталей простой формы, таких как ручки или декоративные наконечники.

Для облегчения процесса часто используют механическую подачу по одной оси и ручную доводку по другой. После такой обработки поверхность получается шероховатой, поэтому ее обязательно доводят широким фасонным резцом или абразивной шкуркой. Контроль формы в процессе резания выполняют по жесткому шаблону, который прикладывают к вращающейся заготовке. Если между шаблоном и металлом виден просвет, мастер снимает лишние микроны в нужных точках.

Контроль геометрии проводят методом «на просвет», когда к готовой детали прикладывают стальную пластину с зеркальным профилем и направляют их на источник света. Шаблон должен плотно прилегать к поверхности металла по всей длине контура без видимых щелей и зазоров. Если свет проходит через стык, значит, на детали остались выступы или впадины, которые требуют дополнительной обработки.

Для точных работ используют наборы предельных шаблонов («проходных» и «непроходных»), которые ограничивают поле допуска. Этот способ считается самым быстрым и надежным в условиях цеха, так как не требует сложных вычислений.

Материал шаблона должен быть твердым и износостойким, поэтому его изготавливают из закаленной листовой стали толщиной 1.5–3.0 мм. Поверхность измерительного инструмента регулярно проверяют на отсутствие забоин и коррозии для сохранения достоверности контроля. Когда проверяют детали большого диаметра, шаблон фиксируют в специальных державках для исключения перекосов. При обнаружении отклонений мастер вносит коррективы в положение резца или меняет программу станка.

Возникновение автоколебаний при обточке связано с большой площадью контакта режущей кромки с металлом, что создает значительное сопротивление. Для стабилизации процесса используют максимально жесткие и короткие державки с массивным сечением. Скорость вращения заготовки при работе широким резцом снижают на 30–50% по сравнению со стандартным точением.

Специалист настраивает подачу таким образом, чтобы она была постоянной и уверенной, исключая скольжение лезвия по поверхности. Применение подпружиненных резцедержателей эффективно гасит микроудары и предотвращает появление «дроби» на зеркале детали.

Наличие люфтов в подшипниках шпинделя или в направляющих станка часто провоцирует резонансные шумы, поэтому перед работой проверяют затяжку всех узлов. Обильное охлаждение зоны резания маслом или эмульсией снижает силу трения и отводит лишнее тепло. Если вибрация не исчезает, меняют геометрию заточки резца, уменьшая ширину контакта или создавая прерывистую кромку.

Технология востребована для изготовления деталей со специфической эргономикой или сложной аэродинамической формой. Методом формообразующей резки получают рукоятки управления, маховики для станков, шаровые опоры и наконечники тяг. В автомобилестроении карусельные и токарные станки вытачивают контурные обода колес и детали клапанных механизмов двигателей.

Авиационная промышленность использует фасонную обточку для создания лопаток турбин и элементов топливной аппаратуры с переменным сечением. Высокая точность профиля обеспечивает надежность работы узлов при экстремальных оборотах и нагрузках. Приборостроение заказывает подобные услуги для выпуска корпусов оптических устройств, линз и медицинских инструментов. Сложные радиальные переходы на валах насосов и компрессоров также формируют с помощью фасонных резцов для снижения концентрации напряжений.

В пищевой индустрии технология позволяет создавать шнеки и дозаторы с идеально гладкими криволинейными каналами. Качественная отделка кромок исключает скопление остатков продуктов и облегчает санитарную обработку.

Восстановление остроты инструмента проводят строго по передней плоскости, не затрагивая сложную фасонную линию задней поверхности. Такой метод гарантирует, что после снятия слоя металла геометрия режущей кромки останется идентичной первоначальной.

Заточку выполняют на плоскошлифовальных или специальных заточных станках с использованием мелкозернистых кругов. Мастер фиксирует резец в приспособлении под определенным углом, чтобы сохранить заданные параметры переднего угла резания. Контроль температуры в зоне контакта абразива с металлом предотвращает появление прижогов и потерю твердости стали.

Для доводки кромки применяют алмазные бруски или пасты, которые обеспечивают зеркальный блеск и отсутствие заусенцев. Если резец имеет сложную составную форму, его разбирают и обрабатывают каждую часть отдельно на прецизионном оборудовании. Призматические резцы после заточки смещают вверх в державке для компенсации уменьшения толщины тела. Дисковые модели просто поворачивают на небольшой угол вокруг оси до совмещения новой кромки с линией центров.

Наилучшие результаты показывают материалы с хорошей обрабатываемостью и умеренной вязкостью, такие как конструкционные стали и цветные сплавы. Латунь и бронза идеально режутся фасонными инструментами, обеспечивая четкий контур и зеркальный блеск поверхности без лишних усилий. Алюминиевые сплавы требуют высоких скоростей вращения и острой заточки для предотвращения налипания стружки на широкую кромку. Серый чугун также отлично поддается обточке, образуя мелкую крошку, которая легко удаляется из зоны резания.

Нержавеющие и жаропрочные стали обрабатывать сложнее из-за их склонности к мгновенному наклепу под давлением резца. В таких случаях применяют инструменты с пластинами из специальных твердых сплавов с добавлением кобальта и титана. Медь требует особого внимания к углам заточки, так как ее высокая пластичность может вызвать затягивание инструмента под деталь. Для закаленных заготовок с твердостью выше 50 HRC выбирают эльборовые вставки, способные снимать металл в режиме микроточения.

Механическое копирование основано на использовании жесткого шаблона или мастер-детали, которая задает траекторию движения резца. Специальный щуп (палец) скользит по профилю копира, передавая все его изгибы на поперечные салазки суппорта через систему рычагов или гидравлики.

В процессе продольного хода каретки инструмент совершает синхронные движения вглубь и наружу, в точности повторяя форму эталона. Такая технология позволяет автоматизировать выпуск сложных валов и дисков на универсальных станках без применения ЧПУ. Точность копирования зависит от отсутствия зазоров в шарнирах и чистоты поверхности самого шаблона.

Гидравлические копировальные суппорты обеспечивают более плавное и мощное перемещение инструмента по сравнению с чисто механическими схемами. Давление масла в системе компенсирует силы резания, что предотвращает отклонения от заданного контура при работе с твердыми металлами. Специалист может регулировать масштаб копирования, если конструкция приспособления позволяет менять плечо рычага. Использование копиров значительно ускоряет процесс переналадки при переходе на другой типоразмер изделий.

Шероховатость металла определяется качеством финишной доводки режущей кромки, величиной подачи и скоростью рабочего хода. Если лезвие имеет микроскопические зазубрины от грубого абразива, они моментально перенесутся на деталь в виде глубоких рисок.

Применение полированных резцов позволяет получать гладкое зеркало с параметром Ra ниже 1.25 мкм за один проход. Скорость резания должна быть выше критической, чтобы исключить образование нароста на кромке, который портит чистоту отделки. Мастер подбирает оптимальный режим охлаждения для вымывания стружки, так как ее попадание под инструмент вызывает появление задиров.

Жесткость станка также играет решающую роль в формировании микрорельефа обрабатываемого профиля. При возникновении резонансных вибраций на поверхности металла появляется характерная матовость или «волна», снижающая класс точности. Использование резцов с радиусным скруглением углов вместо острых стыков делает переходы более плавными и эстетичными. Для мягких металлов применяют смазки с высокой вязкостью, которые создают защитную пленку в зоне контакта.

Основная причина выхода деталей за пределы допуска - неправильная установка высоты резца относительно оси шпинделя. Если кромка находится выше или ниже центра, профиль заготовки искажается: радиусы становятся эллипсами, а углы наклона меняют свои значения.

Ошибки также возникают при недостаточно надежной фиксации инструмента, когда под действием сил резания резец незаметно отгибается. Мастер должен контролировать надежность затяжки болтов резцедержателя и отсутствие стружки в пазах. Неправильный расчет теплового расширения длинных валов ведет к изменению линейных размеров после их остывания в цехе.

Использование затупившегося инструмента провоцирует появление задиров и прижогов, которые невозможно устранить без уменьшения диаметра изделия. При работе с копировальными устройствами брак случается из-за загрязнения или износа шаблона, который перестает давать точную траекторию. На станках с ЧПУ ошибки в коде программы могут привести к «зарезанию» инструмента в тело детали или к столкновению узлов.
