Горизонтально-расточные работы

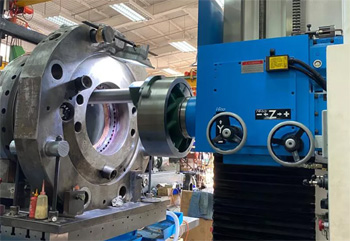

при горизонтально-расточных работах требуется просверлить отверстие, расширить уже имеющееся или нарезать на нем резьбу

Особенность функционирования станка горизонтально-расточного типа - горизонтально расположенный шпиндель, закрепленный на еще одному приспособлении - бабке. По отношению к заготовке он передвигается по оси - вверх и вниз. Перемещается и сама обрабатываемая деталь: за счет движений рабочего стола, на котором ее фиксируют.

Другой важнейшей рабочей частью оборудования становится закрепленный в шпинделе инструмент. Он является сменным, может иметь разные формы и назначение. По сути, это насадка, с помощью которой выполняется широкий круг операций с заготовкой. Кроме уже перечисленных действий на таком станке можно

• зенкеровать металл,
• обтачивать его,
• подрезать торцы,
• осуществлять горизонтально-фрезерные работы.

Несмотря на то, что покупка этой промышленной машины выливается для производителя в немалые траты, преимущества становятся заметны уже скоро. Ведь один такой станок способен заменить простейшие фрезерный, токарный, сверлильный и многие другие. Его многофункциональность очевидна.

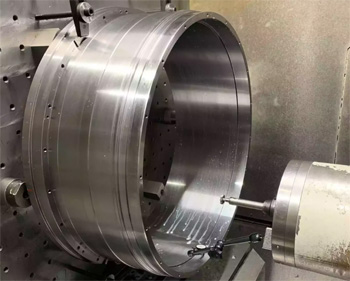

под горизонтально-расточными работами может пониматься и финишная отделка детали

Функциональные особенности оборудования зависят от типа шпинделя, а конкретно - от его диаметра. Станки с небольшим, в пределах 125 мм, шпинделем относят к малым. В средних он может достигать уже 200 мм, а в крупных - приближаться к 320. В шпинделе в зависимости от целей могут закрепляться такие инструменты, как сверло, зенкер, развертка, фреза. Для дополнительной фиксации этих приспособлений используется борштанга.

Самые совершенные устройства выполняют не просто горизонтально-расточные работы, а финишную отделку детали, после которой никакое вмешательство ей больше не требуется. Кроме функциональности такое оборудование отличается универсальностью: на нем можно и обрабатывать единичные заготовки, и выполнять серийные заказы.

Кстати, если разбираться в основных рабочих устройствах станка более подробно, можно обнаружить в нем не один, а два шпинделя. Кроме внешнего имеется еще и внутренний - скрытый, но играющий очень заметную роль. Именно он совершает осевые движения и обеспечивает подачу инструмента в нужную точку. Внешний, имеющий полую структуру, отвечает за фиксацию инструмента.

Не менее интересна роль рабочего стола. В самых простых моделях станков, имеющих небольшие габариты, он может перемещаться вдоль и поперек, причем с разной скоростью. Модели поворотного типа могут вращать стол по четырем позициям - через каждые 90 градусов. В более массивном оборудовании стол движется только в одном направлении. Это перемещение обеспечивают направляющие и механизм, основанный на принципе червячно-реечной передачи.

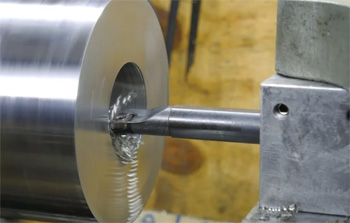

добиться безупречной точности при горизонтально-расточных работах можно только на станках с ЧПУ

Если вам требуются качественные горизонтально-фрезерные работы в больших количествах, самый совершенный станок с ручным или автоматическим управлением проиграет своему "конкуренту" с электронным "мозгом". Система его управления имеет замкнутую структуру и позволяет выполнить почти все операции без участия человека. Они отслеживаются системой датчиков, контролирующих перемещение инструмента.

Станки с чпу имеют высокую точность. Представить ее поможет всего один факт: движение шпинделя по осям контролируется до сотой доли миллиметра. При такой скрупулезности обработки можно решать сверхзадачи: проделывать в заготовке тончайшие пазы, канавки и отверстию, производить разметку, финишную обточку и т.п..

Безупречную работу оборудования обеспечивают несколько модулей:

• механический,
• оптико-механический,
• индуктивный,
• электронный.

Каждый из них при горизонтально-расточных работах имеет важнейшее значение для системы в целом и работает только во взаимодействии с другими.
