Горизонтально-расточные станки

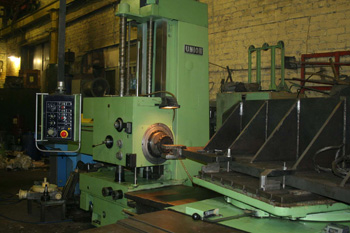

Крупногабаритные заготовки устанавливают непосредственно на массивную поверхность рабочего стола, потому что их огромный вес обеспечивает естественную устойчивость во время выполнения расточных работ. Для надежной фиксации применяют закаленные анкерные болты и мощные прихваты, которые вставляют в глубокие Т-образные пазы чугунного основания.

Если деталь имеет сложную конфигурацию, используют специальные подпорные угольники или стационарные тумбы, и они предотвращают смещение металла под воздействием боковых сил резания. Правильное положение контролируют через прецизионные измерительные приборы станка, чтобы полностью исключить перекос осей и радиальное биение в процессе вращения инструмента. Когда заготовка весит 5–10 т, ее базирование требует установки винтовых упоров, которые воспринимают продольные нагрузки.

Поверхность стола проходит многократную финишную шлифовку, и она гарантирует идеальную параллельность основания относительно хода шпиндельной бабки. Применение гидравлических прижимов позволяет распределять усилие фиксации равномерно, что исключает деформацию корпусов или полых труб.

Большой вылет шпинделя позволяет обрабатывать глубокие внутренние полости и труднодоступные поверхности без переустановки детали на столе. Выдвижная конструкция рабочего вала обеспечивает глубокое проникновение инструмента внутри корпусных изделий, потому что суппорт может оставаться в статичном положении. Эта особенность расширяет возможности оборудования, так как станок способен растачивать отверстия в деталях, чьи габариты превышают ширину стола.

Высокая жесткость выдвижного узла гарантирует отсутствие вибраций при максимальном удалении резца от передней бабки, что положительно влияет на шероховатость металла. Когда шпиндель выдвигают на полную длину, он сохраняет соосность за счет наличия прецизионных направляющих внутри корпуса бабки.

Использование длинного хода шпинделя сокращает время на вспомогательные операции, так как одну деталь можно обработать с двух сторон за один установ. Мощные приводы подачи перемещают вал плавно и без рывков, что необходимо для получения точного диаметра по всей протяженности глубокого отверстия. Внутри выдвижной части часто располагают каналы для подачи охлаждающей жидкости, и она попадает точно в зону резания при любом положении инструмента.

Вибрации при тяжелом резании гасят за счет огромной массы литой чугунной станины, которая обладает высокими демпфирующими характеристиками. Основание из модифицированного серого чугуна поглощает энергию ударов, когда резец врезается в неоднородный металл или калиброванную сталь.

Внутренние полости рамы имеют развитую систему ребер жесткости, и они предотвращают возникновение резонансных колебаний при работе на низких оборотах с большой подачей. Широкие направляющие скольжения увеличивают площадь контакта подвижных узлов, что способствует рассеиванию механической энергии по всему корпусу агрегата. Если при обработке возникают автоколебания, автоматика станка может мгновенно скорректировать частоту вращения шпинделя.

Дополнительную стабильность обеспечивают гидростатические опоры, где масляная пленка высокого давления выполняет функцию мощного амортизатора между станиной и столом. Эта прослойка исключает прямой контакт поверхностей и мягко гасит микроскопические толчки, которые возникают при снятии толстой стружки.

Выдвижной шпиндель состоит из двух концентрических валов, где наружная полая втулка обеспечивает вращение, а внутренний шток отвечает за осевое перемещение инструмента. Внутренний вал изготавливают из высокопрочной легированной стали с финишной закалкой, потому что он воспринимает колоссальные нагрузки на изгиб при большом вылете.

Плавность хода обеспечивают прецизионные направляющие внутри шпиндельной бабки, которые исключают возникновение люфтов во время работы под нагрузкой. Перемещение штока осуществляется через высокоточную винтовую пару или гидравлический цилиндр, и такая схема гарантирует точность позиционирования в пределах 0.01 мм. Когда инструмент вращается, крутящий момент передают через длинные шлицы, которые сохраняют надежное зацепление при любом выдвижении вала.

Смазка всех подвижных сопряжений происходит в автоматическом режиме, чтобы предотвратить перегрев и заклинивание трущихся поверхностей при длительной эксплуатации. Переднюю часть шпинделя оснащают мощным конусным отверстием для фиксации расточных головок или фрез с помощью автоматического зажимного устройства. Специальные лабиринтные уплотнения защищают внутренние механизмы от попадания мелкой металлической пыли и агрессивной эмульсии.

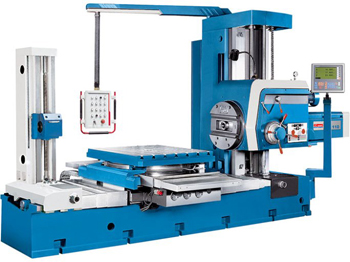

Задняя стойка - обязательный элемент при растачивании длинных отверстий в габаритных деталях, так как она поддерживает свободный конец расточной борштанги. Этот узел монтируют на направляющих станины напротив шпиндельной бабки. Он может перемещаться вдоль стола для подстройки под размер заготовки. Внутри стойки находится люнет с вращающейся втулкой, которая плотно обхватывает инструмент и предотвращает его прогиб под действием силы тяжести.

Такая поддержка создает жесткую двухопорную систему, и она гарантирует идеальную соосность и цилиндричность отверстия по всей его огромной длине. Когда борштанга закреплена с двух сторон, вибрации исчезают, что позволяет работать на повышенных режимах резания без риска поломки резцов.

Высоту положения опорной втулки синхронизируют с перемещением шпиндельной бабки через общую систему управления или механическую связь. Это обеспечивает точное совпадение осей при любом вертикальном положении инструментального узла во время обработки корпусной детали. Конструкция люнета предусматривает возможность быстрой смены вкладышей под разные диаметры расточных оправок для сокращения времени переналадки оборудования.

Для перемещения рабочего стола с деталями массой в десятки тонн применяют комбинированные направляющие скольжения и качения с гидростатической разгрузкой. Система нагнетает масло в карманы между кареткой и станиной, и она создает масляную подушку, которая полностью разделяет металлические поверхности.

Эта технология снижает коэффициент трения в несколько раз, поэтому для сдвига огромного веса требуются минимальные усилия приводных электродвигателей. Плавность хода сохраняется на самых малых скоростях подачи, что необходимо для получения точной геометрии отверстий без рывков. Использование роликовых опор в дополнение к масляному слою повышает жесткость позиционирования и предотвращает самопроизвольное смещение стола под воздействием вибраций.

За перемещение отвечают мощные шарико-винтовые пары или реечные передачи с электронным контролем люфта, которые гарантируют точность хода до 0.005 мм. Автоматическая смазка направляющих происходит непрерывно, удаляя микроскопические частицы шлама из зоны контакта. Датчики давления в гидравлической системе контролируют стабильность масляной пленки и блокируют работу привода при возникновении угрозы сухого трения.

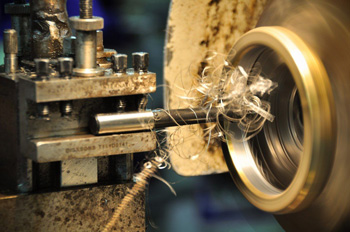

Расточка длинных валов на горизонтальном оборудовании требует использования специальных промежуточных люнетов для предотвращения провисания и биения заготовки. Инструмент в таких случаях закрепляют в длинной борштанге, которая проходит сквозь все тело детали и опирается на заднюю стойку. Скорость вращения подбирают так, чтобы полностью исключить возникновение резонансных колебаний в тонкой и длинной оправке.

Когда расточку проводят на проход, система СОЖ должна подавать жидкость под огромным давлением для эффективного вымывания стружки из глубокого канала. Постоянный контроль соосности осей шпинделя и задней опоры гарантирует отсутствие кривизны отверстия, которая может возникнуть из-за температурных деформаций станины.

Для сохранения точности применяют резцы с микроскопической регулировкой вылета, и они позволяют корректировать диаметр расточки прямо в процессе цикла. Применение антивибрационных оправок со встроенными демпферами помогает гасить частоты, которые возникают при большой длине обработки. Вал фиксируют в патроне шпиндельной бабки и дополнительно зажимают в роликовых опорах, чтобы обеспечить неподвижность детали во всех плоскостях.

Жидкость в глубокие отверстия подают через центральный канал внутри выдвижного шпинделя или по специальным трубкам вдоль расточной борштанги. Поток эмульсии выходит непосредственно из корпуса инструментальной головки в точку контакта резца с металлом под давлением до 40–70 бар. Такая технология обеспечивает мгновенный отвод тепловой энергии и предотвращает перегрев режущей кромки при длительной работе в замкнутом пространстве.

Мощная струя жидкости физически вымывает стружку из зоны резания, и она направляет ее к открытому торцу заготовки для удаления из рабочей зоны. Без постоянного орошения металл начнет налипать на инструмент, что приведет к появлению задиров на зеркальной поверхности отверстия и поломке дорогостоящей оснастки.

Система фильтрации станка очищает отработанный состав от мелкой стальной пыли с помощью магнитных сепараторов и многоступенчатых бумажных фильтров. Это исключает попадание абразивных частиц обратно в насос высокого давления и защищает форсунки от засорения при интенсивном использовании. Теплообменник поддерживает стабильную температуру СОЖ в пределах +20–25℃, что необходимо для сохранения точности размеров обрабатываемой детали.

Грузоподъемность рабочего стола зависит от конструкции станины и количества опорных элементов, которые воспринимают вертикальное давление от тяжелой заготовки. Основную нагрузку несут массивные направляющие скольжения, чья площадь контакта рассчитана на удержание веса в 20–50 т и более. Использование гидростатической системы разгрузки позволяет приподнимать каретку над основанием, что предотвращает смятие металла и обеспечивает легкость перемещения.

Мощность гидравлических насосов должна быть достаточной для создания стабильной масляной пленки под любой массой металла, которую устанавливают на стол. Если заготовка превышает допустимый предел, давление в карманах опор падает, что приводит к возникновению сухого трения и порче полированных поверхностей.

На общую грузоподъемность также влияет жесткость поворотного механизма стола, который содержит прецизионные подшипники большого диаметра. Эти узлы должны выдерживать значительные опрокидывающие моменты, когда центр тяжести детали смещен относительно оси вращения. Корпус стола отливают из чугуна с развитым внутренним оребрением для исключения прогиба плиты под точечной нагрузкой от прижимных устройств.

Обработку поверхностей под углом выполняют с помощью поворотных столов или специальных наклонных инструментальных головок. Поворотный стол позволяет разворачивать деталь вокруг вертикальной оси на любой заданный градус с точностью до нескольких угловых секунд. Это удобно при растачивании отверстий, которые расположены веером или под наклоном к базовой плоскости заготовки.

Если требуется обработать плоскость в пространстве, в шпиндель устанавливают универсальную головку с двумя осями вращения, и она позволяет наклонять инструмент вверх или вниз. Синхронное перемещение стола и выдвижение шпинделя по программе ЧПУ создает сложную траекторию для формирования конических или фасонных контуров.

Жесткая фиксация выбранного угла обеспечивается мощными гидравлическими зажимами, которые исключают любое смещение узлов под воздействием вибраций. Оптические датчики постоянно контролируют положение рабочих органов, и они передают информацию в контроллер для автоматической корректировки траектории резания. Применение делительных устройств помогает быстро выставлять нужные параметры без использования сложных ручных шаблонов и мерительных инструментов.
