Зенкерование отверстий

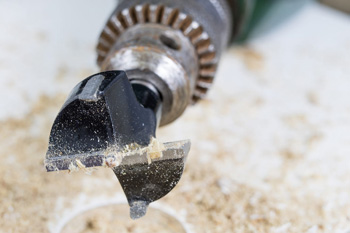

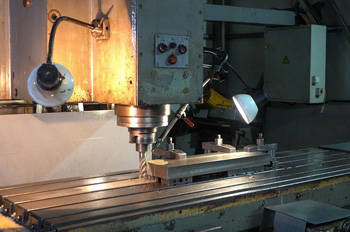

Зенкер имеет три режущие кромки или более, тогда как у стандартного сверла их всего две. Отсутствие поперечной кромки в центре значительно снижает сопротивление металла при врезании и исключает риск увода инструмента в сторону от оси. Большая площадь контакта с поверхностью отверстия обеспечивает высокую жесткость и стабильность процесса резания.

Широкие канавки между зубьями способствуют эффективному удалению стружки и предотвращают перегрев рабочей части. Инструмент направляют по уже имеющейся полости, поэтому он не создает отверстие с нуля, а лишь выравнивает его стенки. Процесс обеспечивает высокую цилиндричность и исключает появление гранености на зеркале заготовки.

Зенкеры имеют более массивную сердцевину, которая лучше сопротивляется крутящим нагрузкам и вибрациям. Углы заточки кромок настраивают таким образом, чтобы нагрузка распределялась равномерно между всеми режущими элементами. Подобная геометрия позволяет увеличивать подачу без потери качества отделки металла. Когда используют насадные модели, появляется возможность быстрой замены рабочей части без демонтажа всей оправки.

Обработка отверстий зенкером позволяет достичь 4-5 класса точности по старой системе классификации, что соответствует 10–11 квалитетам. Погрешность диаметра при этом не превышает 0.05–0.1 мм в зависимости от материала и состояния оборудования.

Этот метод значительно улучшает качество поверхности по сравнению с обычным сверлением, которое часто оставляет грубые борозды. Параметр шероховатости после прохода инструмента снижается до значений Ra 2.5 или Ra 1.25 мкм. Когда станок имеет высокую жесткость, удается получить еще более гладкое зеркало. Металл приобретает однородный матовый блеск, а все микронеровности от предыдущего этапа исчезают.

Результат зависит от правильного выбора режимов резания и количества зубьев на инструменте. Зенкер исправляет овальность и конусность, которые часто возникают при сверлении глубоких отверстий. Процесс формирует правильную геометрическую форму цилиндра, что необходимо для плотной посадки втулок или подшипников. Если требования к чистоте превышают стандартные возможности, зенкерование оставляют как промежуточную стадию перед разверткой.

Припуск представляет собой слой материала, который должен снять инструмент для исправления дефектов предыдущей обработки. Величина этого запаса обычно составляет от 0.5 до 3.0 мм на диаметр в зависимости от размера отверстия.

Если оставить слишком мало металла, зенкер не сможет полностью удалить следы сверления или черновой отливки. На стенках останутся «черновины» и глубокие риски, которые испортят итоговую шероховатость. Избыточный припуск тоже вреден, так как он вызывает перегрев кромок и повышает нагрузку на двигатель станка. Оптимальный объем удаляемого слоя гарантирует плавный ход инструмента и долговечность его заточки.

Распределение припуска должно быть равномерным по всей окружности, чтобы исключить односторонний отжим зенкера. Когда обрабатывают литые заготовки с неровными внутренними полостями, припуск увеличивают для компенсации смещения стержня при литье. Мастер учитывает твердость сплава при расчете глубины резания: для закаленных сталей слои делают тоньше. Правильно подобранный запас металла позволяет инструменту работать всей длиной режущей кромки.

Инструмент с напайками из сплавов типа ВК8 или Т15К6 выбирают для обработки заготовок из чугуна, закаленных сталей и жаропрочных сплавов. Твердосплавные кромки сохраняют режущие свойства при нагреве до +800℃, что позволяет значительно увеличить скорость вращения шпинделя.

При работе с абразивными материалами (серый чугун) такие вставки изнашиваются в несколько раз медленнее, чем быстрорежущая сталь. Это обеспечивает стабильность размеров отверстий в течение всей рабочей смены без частых перенастроек оборудования. Высокая твердость пластин позволяет легко срезать литейную корку и твердые включения внутри металла.

Применение твердого сплава оправдано при крупносерийном производстве, когда время на замену и заточку инструмента должно быть минимальным. Подобные зенкеры имеют высокую жесткость, поэтому они эффективно гасят вибрации при обработке прерывистых поверхностей. Если деталь имеет внутренние пазы или окна, твердый сплав исключает сколы кромок при выходе инструмента в пустоту. Хвостовики таких изделий часто изготавливают из вязкой конструкционной стали методом сварки, чтобы гасить ударные нагрузки.

Процесс зенкерования стальных деталей сопровождается интенсивным тепловыделением из-за трения нескольких режущих кромок о стенки отверстия. Смазочно-охлаждающая жидкость (СОЖ) на масляной или эмульсионной основе поглощает этот жар и отводит его от зоны контакта.

Без качественного охлаждения режущая кромка быстро теряет свою твердость, что ведет к мгновенному затуплению и потере точности диаметра. Также жидкость создает тонкую пленку, которая предотвращает приваривание микрочастиц металла к инструменту (эффект нароста). Чистое зеркало отверстия получается только при бесперебойной подаче раствора под давлением.

Поток эмульсии также выполняет механическую задачу по вымыванию стружки из глубоких полостей. Когда отходы резания удаляются вовремя, риск появления задиров и глубоких царапин на стенках падает до нуля. При обработке вязких нержавеющих сталей СОЖ должна содержать антизадирные присадки для снижения коэффициента трения. Если охлаждение будет недостаточным, деталь может расшириться от нагрева, что приведет к получению бракованного размера после остывания.

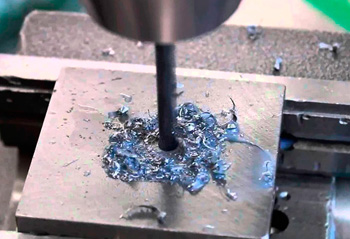

Эта операция технически невозможна, так как зенкер не имеет режущих кромок на торце, способных внедряться в сплошной массив металла. Конструкция инструмента предполагает обязательное наличие центрального канала, который служит направляющей для захода рабочей части.

Попытка начать работу по целой поверхности приведет к поломке станка или мгновенному разрушению резцов. Исключение составляют лишь специальные зенкеры-сверла, которые объединяют две функции в одном корпусе, но их относят к комбинированному инструменту. В стандартной практике зенкерование всегда следует за сверлением, прошивкой или литьем.

Метод нацелен именно на облагораживание уже готовой полости и повышение ее класса точности. Когда в цех поступают отливки с готовыми отверстиями, зенкер используют для удаления неровностей и придания стенкам правильной цилиндрической формы. Это избавляет от трудоемкого процесса рассверливания и экономит время. При работе с поковками инструмент исправляет дефекты, которые возникли при пробивке отверстий молотом.

Увеличение числа режущих кромок до 3-4 позволяет распределить нагрузку более равномерно и повысить плавность хода инструмента. Каждый зуб снимает более тонкую стружку, что способствует снижению шероховатости поверхности и уменьшению вибраций.

Зенкеры с большим количеством лезвий работают тише и обеспечивают лучшую центровку внутри отверстия. Подобная конструкция позволяет использовать повышенные скорости подачи, что значительно сокращает время обработки одной детали. Многолезвийный инструмент незаменим для получения прецизионных отверстий в мягких и вязких металлах.

Но при обработке отверстий малого диаметра количество зубьев ограничивают, чтобы сохранить достаточный объем канавок для отвода стружки. Если каналы будут слишком узкими, отходы металла забьют инструмент, что приведет к перегреву и поломке. Для зенкеров большого размера часто выбирают вставные ножи, количество которых можно менять в зависимости от технологической задачи. Опытные наладчики подбирают число зубьев исходя из твердости заготовки и требуемого класса шероховатости Ra.

Чугун обладает специфической структурой с включениями графита, поэтому при его обработке образуется не вьющаяся стружка, а мелкая крошка и пыль. Процесс протекает без сильного нагрева режущих кромок, что позволяет проводить зенкерование без использования жидкого охлаждения.

Сухая обработка чугуна удобнее для визуального контроля и не требует последующей очистки деталей от масляной пленки, но мелкая графитовая пыль работает как мощный абразив, который может быстро вывести из строя направляющие станка. Для защиты оборудования применяют мощные вытяжные системы и защитные кожухи на всех подвижных узлах.

Твердость чугунной корки на литых заготовках часто превышает твердость основного металла, поэтому первый проход делают с небольшим увеличением давления. Зенкеры с твердосплавными пластинами показывают здесь лучшие результаты, так как они не тупятся о песок и шлаковые включения. Когда отверстие имеет внутренние раковины, инструмент с несколькими зубьями перекрывает эти пустоты и сохраняет прямолинейность хода. После зенкерования стенки чугунной детали приобретают высокую износостойкость благодаря уплотнению структуры.

Зенкерование — эффективный способ скорректировать положение центра отверстия, если сверло ушло в сторону от заданной координаты. Благодаря наличию нескольких режущих кромок и высокой жесткости корпуса инструмент начинает срезать металл с той стороны, где припуск больше.

Резец стремится занять положение, которое определяют направляющие станка, а не профиль старой кривой полости. Чтобы исправить значительный перекос, используют зенкеры с направляющей цапфой, которая заходит в кондукторную втулку. Это обеспечивает принудительное выравнивание траектории движения инструмента относительно базы детали.

Для успешного исправления оси важно использовать станки с массивными шпинделями и отсутствием люфтов в подшипниках. Если оборудование изношено, зенкер просто последует за кривым отверстием, и дефект сохранится. В некоторых случаях применяют метод постепенного расширения канала несколькими инструментами разного диаметра. Каждая последующая операция делает ось более прямой и перпендикулярной торцу.

Для фиксации инструмента используют два основных типа хвостовиков: цилиндрические и конические (конус Морзе). Цилиндрические окончания характерны для зенкеров малого диаметра до 12–15 мм, которые зажимают в сверлильных патронах или цангах.

Конический хвостовик обеспечивает более надежное крепление и высокую точность центрирования, поэтому его выбирают для тяжелых работ и крупных диаметров. Конус Морзе плотно садится в гнездо шпинделя или переходную втулку, передавая огромный крутящий момент без проскальзывания. Лапка на его конце служит для легкого извлечения инструмента из станка с помощью клина.

Насадные зенкеры не имеют собственного хвостовика и монтируются на специальные оправки с помощью шпоночного паза. Это позволяет использовать один и тот же стержень для инструментов разных диаметров, что значительно экономит бюджет на оснастку. Крепление должно быть жестким, так как любой люфт в соединении вызовет биение и приведет к получению овального отверстия. Применение быстросменных оправок ускоряет процесс перехода от сверления к зенкерованию на универсальных станках.

Торцевое зенкерование, или цекование, применяют для выравнивания площадок вокруг отверстий под головки болтов, шайбы или гайки. Инструмент с плоской режущей кромкой на торце (цековка) создает ровный уступ, который строго перпендикулярен оси отверстия. Это необходимо для обеспечения плотного прилегания крепежа и равномерного распределения усилий затяжки в узле.

Если поверхность вокруг болта будет иметь наклон или шероховатость после литья, возникнет риск самопроизвольного раскручивания или поломки шпильки. Цекование исправляет подобные недочеты и придает детали законченный технический вид.

Процесс часто выполняют с использованием направляющей цапфы, которая заходит внутрь отверстия и центрирует режущую головку. Это исключает смещение площадки относительно оси и гарантирует идеальную симметрию. Глубину уступа контролируют по лимбу шпинделя или с помощью упоров на станке. При обработке массивных фланцев цекование позволяет убрать неровности проката и подготовить базу под уплотнительные прокладки. Использование современных цековок с твердосплавными ножами позволяет работать по твердым сталям без предварительного отжига.

Нарушение геометрии режущих кромок при заточке неизбежно ведет к потере точности и порче поверхности отверстия. Если зубья имеют разную высоту или неодинаковые углы наклона, нагрузка на инструмент распределяется неравномерно. Это вызывает сильную вибрацию, дробление и быстрый износ наиболее нагруженной кромки.

Отверстие в таком случае получается многогранным или увеличенным по диаметру (разбитым). Неправильный задний угол приводит к трению тыльной стороны зуба о металл, что вызывает перегрев, прижоги и налипание стружки. Режущий инструмент требует профессиональной правки на прецизионных заточных станках.

Затупленные кромки не срезают, а сминают материал, что резко повышает шероховатость стенок и создает наклеп. При попытке продолжить работу таким инструментом возникает риск его заклинивания и разрыва. Мастер проверяет остроту каждого лезвия под лупой и контролирует отсутствие микроскопических сколов. После заточки зенкер обязательно доводят на алмазных брусках для получения идеально гладкой поверхности канавок.
