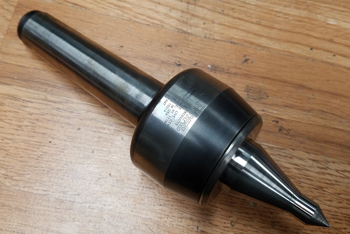

Коническая обточка и расточка

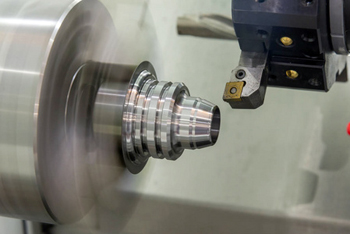

Параметры настройки станка определяют через геометрические соотношения сторон будущей детали, чтобы инструмент двигался строго вдоль наклонной линии. Для расчета угла поворота верхних салазок используют разность между большим и малым диаметрами конуса, которую делят на удвоенную длину его обрабатываемой части. Полученное числовое значение соответствует тангенсу угла уклона, который затем находят в инженерных таблицах или вычисляют программным методом.

Оборудование оснащено поворотной плитой с нанесенной градусной шкалой, поэтому первичную установку проводят путем совмещения рисок на корпусе суппорта. Если заготовка имеет уклон только с одной стороны, в формуле заменяют диаметры на соответствующие радиусы.

Когда чертеж содержит информацию только об угле при вершине, для настройки станка это число делят пополам. Точность позиционирования плиты проверяют по контрольному валу или эталонному конусу, так как цена деления шкалы не всегда позволяет поймать минуты дуги. На станках с цифровой индикацией процесс упрощается, потому что электроника показывает перемещение резца в двух координатах одновременно.

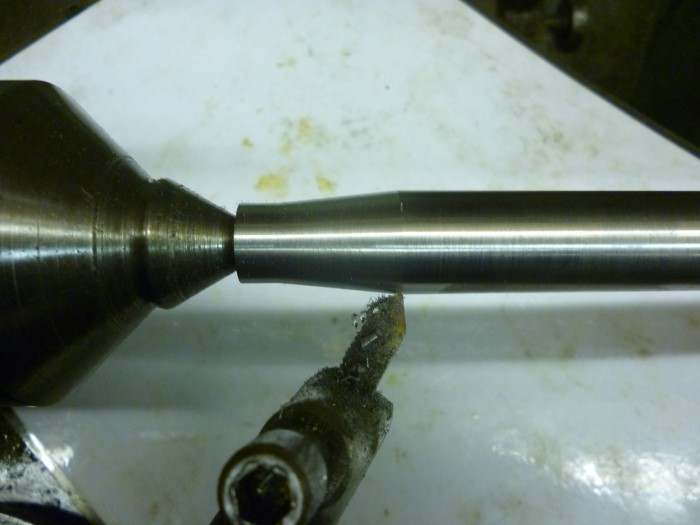

Применение режущего инструмента с широкой кромкой позволяет формировать коническую поверхность без поворота суппорта и использования сложных копировальных устройств. Главная кромка резца выставляется под необходимым углом к оси вращения заготовки, после чего подача осуществляется поперечно или продольно.

Такой способ обеспечивает высокую производительность труда, так как деталь приобретает нужную форму за один или два рабочих хода. Он подходит для создания коротких конусов на валах, ступенчатых переходах или для снятия фасок под углом. Жесткость широкого резца исключает возникновение вибраций при условии надежного закрепления инструмента в резцедержателе.

Ограничение по длине обрабатываемого участка составляет 25 мм для закаленных сталей и 50 мм для мягких сплавов, так как большая площадь контакта вызывает сильный отжим инструмента. Токарь должен контролировать радиальное усилие резания, которое стремится изменить заданный угол наклона. Использование подобной технологии позволяет обрабатывать как наружные поверхности, так и внутренние фаски без переналадки станка. Поверхность металла после прохода широкого лезвия получается гладкой и не требует дополнительного шлифования.

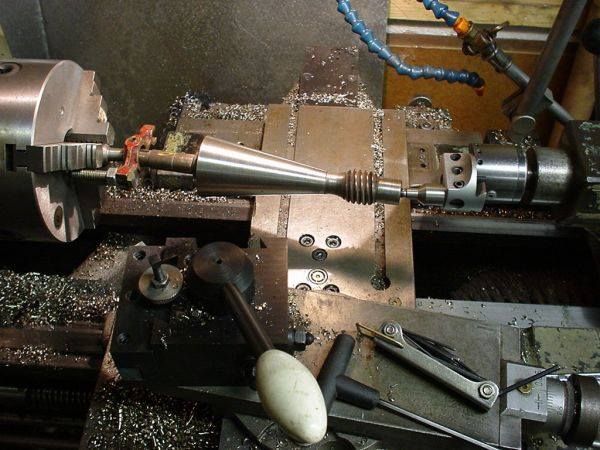

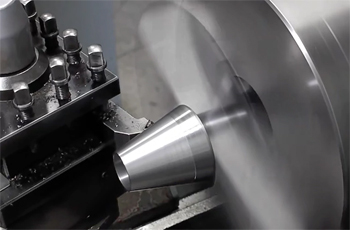

Этот способ обработки считается самым универсальным, так как позволяет вытачивать конусы с любым углом уклона и высокой крутизной. Для выполнения операции болты крепления поворотной плиты ослабляют, после чего верхнюю часть суппорта разворачивают на расчетный угол.

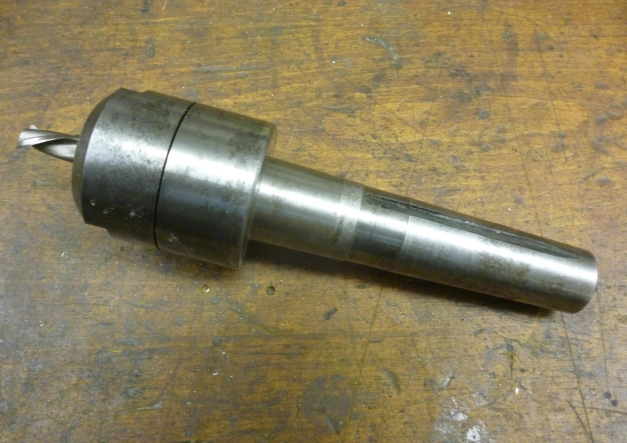

Подача резца в зону резания осуществляется вручную путем вращения рукоятки верхних салазок, в то время как каретка станка остается неподвижной. Это обеспечивает прямолинейное движение инструмента точно вдоль образующей линии конуса. Технологию часто выбирают для изготовления конических отверстий в муфтах, инструментальных оправок и деталей со сложной внутренней геометрией.

Длина конуса при таком методе ограничена величиной хода винта верхних салазок, которая обычно составляет от 100 до 200 мм. Процесс требует от персонала высокой координации движений, так как неравномерная ручная подача может ухудшить шероховатость поверхности. Чтобы получить зеркальный блеск металла, на финальном этапе используют минимальную глубину резания и острые резцы из быстрорежущей стали.

Смещение корпуса задней бабки в поперечном направлении используют для обточки длинных и пологих конусов с углом уклона не более 8 или 10 градусов. В этом случае ось вращения заготовки располагается под углом к направляющим станины, а резец движется прямолинейно.

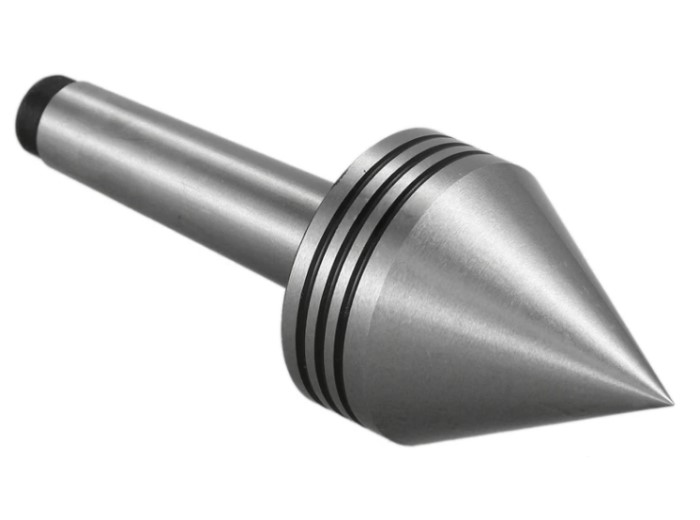

Главный недостаток такого подхода - ускоренный износ центровых отверстий детали из-за их перекоса относительно центров станка. Контакт происходит только по узкой кромке, что вызывает перегрев и деформацию металла в зоне опоры. Эта проблема может привести к потере соосности и появлению биения при вращении массивного вала.

Метод полностью исключает возможность растачивания внутренних конусов, так как инструмент для отверстий невозможно закрепить в задней бабке при ее смещении. Также нельзя использовать автоматическую подачу для торцевания заготовки, так как плоскость среза не будет перпендикулярна оси. Настройка величины смещения требует времени и часто проводится методом пробных проходов, что снижает общую производительность. Контроль параметров по линейке на опорной плите дает лишь приблизительный результат, поэтому для точных работ требуются дополнительные замеры.

Применение копировального приспособления позволяет автоматизировать процесс создания конических поверхностей любой длины при сохранении высокой точности. Линейка устанавливается на тыльной стороне станины и выставляется под нужным углом к оси шпинделя с помощью прецизионного винта.

В процессе продольного перемещения суппорта специальный ползун скользит по пазу линейки и принудительно сдвигает поперечные салазки. В результате резец совершает сложное движение, траектория которого в точности повторяет наклон установленной направляющей. Этот метод объединяет преимущества механической подачи и возможность обработки длинномерных валов.

Копировальная линейка обеспечивает идентичность конусов на всей партии деталей, так как настройки не сбиваются при замене заготовок. Технология пригодна для выполнения как наружных, так и внутренних операций, что делает ее крайне востребованной в инструментальном производстве. С помощью этого устройства изготавливают конические резьбы и сложные фасонные поверхности без использования систем ЧПУ. Специалист может регулировать угол подачи с высокой точностью, ориентируясь на шкалу с нониусом.

Возникновение автоколебаний при обработке отверстий связано с недостаточной жесткостью расточного резца и большим вылетом инструмента. Для стабилизации процесса выбирают державки с максимально возможным сечением и минимальной длиной консольной части.

Применение антивибрационных борштанг со встроенными демпферами позволяет эффективно гасить резонансные шумы на начальной стадии. Скорость резания для внутренних конусов обычно снижают на 20-30% по сравнению с наружной обточкой. Мастер настраивает подачу СОЖ непосредственно в зону контакта, что способствует вымыванию стружки и снижению температуры металла.

Наличие люфта в подшипниках шпинделя или в направляющих суппорта также провоцирует появление «дроби» на поверхности металла. Перед началом ответственных работ проводят регулировку прижимных планок и проверку затяжки всех резьбовых соединений. Использование резцов с радиусной заточкой вершины распределяет нагрузку более плавно, что уменьшает риск срыва кромки. Если вибрация сохраняется, подбирают оптимальные обороты шпинделя методом постепенного изменения частоты вращения.

Для контроля конических поверхностей используют комплекс измерительных инструментов: от простых угломеров до прецизионных калибров-пробок и втулок.

Проверка на краску считается самым надежным цеховым методом оценки качества прилегания поверхностей. Мастер наносит тонкий слой берлинской лазури на эталонный калибр и вставляет его в расточенное отверстие с легким нажимом. Пятна контакта на металле показывают полноту совпадения углов и наличие отклонений от прямолинейности образующей. Если краска распределяется равномерно по всей площади, конус признают годным и соответствующим заданному классу точности.

Линейные размеры диаметров в разных сечениях замеряют с помощью микрометров или специальных скоб с цифровой индикацией. Синусные линейки применяют для высокоточного измерения углов в лабораторных условиях, когда требуется погрешность менее одной минуты. Для контроля конусности длинных валов используют методы замера по роликам, когда расстояние между калиброванными цилиндрами фиксируют микрометром.

Позиционирование вершины режущего инструмента строго по оси вращения заготовки обязательно для получения правильной формы конуса. Если резец установлен выше или ниже центра, образующая линия на металле превращается из прямой в гиперболическую кривую. Визуально это проявляется как искажение угла наклона, которое меняется по мере углубления в материал.

При растачивании отверстий неверная высота установки приводит к затиранию задней поверхности резца о стенку детали, что вызывает перегрев и порчу зеркала. Для достижения идеальной соосности кромок токарь использует калиброванные подкладки под резцедержатель.

Для проверки положения инструмента применяют метод касания торца заготовки или используют специальные центрирующие приспособления. Когда работают с конусами большой длины, даже смещение на 0.5 мм вызывает заметную погрешность в диаметрах на концах детали. На станках с ЧПУ высоту инструмента настраивают программно, через корректоры, но физическая выверка в блоке остается обязательной.

Создание резьбы на конусных поверхностях требует синхронного движения инструмента в продольном и поперечном направлениях в соответствии с шагом винта. На универсальных токарных станках такую операцию выполняют с помощью копировальной линейки, которая задает наклон траектории движения суппорта.

Резьбовой резец должен иметь профиль, который в точности соответствует стандарту NPT или BSPT, используемому в трубных соединениях. Снятие металла происходит за несколько последовательных проходов с постепенным увеличением глубины врезания. Специалист контролирует точность шага по эталонным резьбовым калибрам, которые должны навинчиваться с определенным усилием.

В современных станках с ЧПУ коническая резьба нарезается программным путем через одновременную интерполяцию двух осей. Электроника рассчитывает изменение диаметра на каждом витке, что обеспечивает идеальную герметичность будущего стыка. Обильное охлаждение маслом предотвращает появление заусенцев на гребнях резьбы и защищает кромку резца от перегрева. После нарезки резьбовую поверхность часто подвергают легкой полировке для улучшения условий работы уплотнителей.

Измерительный инструмент для контроля конусов изготавливают из высококачественных легированных сталей марок Х, ХГ или ШХ15. Эти сплавы обладают высокой износостойкостью и способностью сохранять стабильность размеров после термической обработки.

Заготовки проходят стадию полной закалки до твердости 60–64 HRC с последующим многократным отпуском для снятия внутренних напряжений. Стабилизация структуры металла необходима для того, чтобы калибр не изменил свою форму в течение десятилетий эксплуатации. После печи изделия подвергают глубокой криогенной обработке в жидком азоте для завершения всех фазовых превращений.

Чистовая обработка калибров включает прецизионное шлифование и ручную доводку (притирку) абразивными пастами до зеркального блеска. Шероховатость поверхности такого инструмента должна соответствовать классу Ra 0.04, что обеспечивает идеальный контакт с проверяемой деталью. Калибры-пробки и втулки хранят в специальных футлярах и покрывают антикоррозийной смазкой после каждого использования.

Габариты изделия - один из главных факторов при назначении технологического метода получения конуса. Для коротких деталей длиной до 50 мм чаще всего выбирают метод широкого резца или поворот верхних салазок, так как это требует минимальной подготовки.

Если длина заготовки превышает 200 мм, использование ручной подачи верхнего суппорта становится неэффективным и трудоемким процессом. В таких случаях применяют копировальную линейку или смещение задней бабки для обеспечения автоматического хода инструмента. Длинные конусы требуют обязательной поддержки люнетами для предотвращения прогиба металла под собственным весом.

На станках с ЧПУ длина конуса не накладывает жестких ограничений на выбор программы, но мастер должен учитывать жесткость заготовки. Для тонких и длинных конических валов применяют методы «растяжки» или специальные циклы с постепенным уменьшением нагрузки. При обработке массивных деталей в центрах контролируют усилие прижима, так как тепловое расширение может вызвать изгиб вала при нагреве. Выбор способа также зависит от требуемой точности: для прецизионных длинных конусов копировальная линейка предпочтительнее смещения бабки.
