Центровка деталей

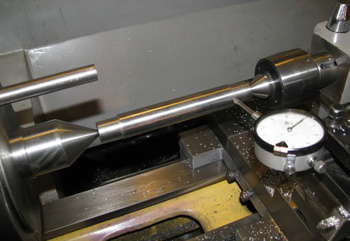

Для контроля соосности используют индикатор часового типа, который закрепляют на неподвижной части станка или на сопряженной детали. Измерительный щуп подводят к поверхности вала до создания предварительного натяга, после чего шкалу прибора выставляют на нулевую отметку.

Когда вал медленно проворачивают вручную на 360 градусов, следят за отклонением стрелки в разных точках окружности. Если разница показаний превышает установленный допуск, положение заготовки корректируют и проводят замер повторно. Этот метод позволяет выявить радиальное биение и перекосы, которые возникают из-за неправильной установки в патроне или износа центров.

Особое внимание уделяют чистоте измеряемой поверхности, так как любая соринка или царапина искажает результат на несколько сотых миллиметра. Когда замеры проводят в двух плоскостях, вертикальной и горизонтальной, получают полную картину пространственного расположения оси. Результаты измерений записывают в протокол, чтобы сравнить их с параметрами, которые указали в конструкторской документации. Использование штатива с магнитным основанием обеспечивает стабильность прибора и исключает погрешности от случайных вибраций в цехе.

В промышленности наиболее часто используют три основных типа сверл для подготовки центровых отверстий. Самый рядовой - тип А - имеет форму простого конуса под углом 60℃ и предназначается для деталей, которые не проходят стадию термической обработки.

Когда заготовку планируют закаливать или подвергать длительной шлифовке, выбирают инструмент типа В с предохранительным конусом под углом 120℃. Этот дополнительный скос защищает рабочую поверхность отверстия от забоин и случайных механических повреждений при перемещении детали между цехами. Для создания отверстий с дугообразной образующей применяют сверла типа R, которые снижают риск заклинивания центра при небольших перекосах осей.

Выбор конкретного типа инструмента зависит от массы заготовки и требуемой точности ее последующего вращения в центрах. Сверла изготавливают из быстрорежущей стали марки Р6М5 или твердых сплавов, когда нужно работать с очень жесткими материалами. Диаметр хвостовика всегда делают больше диаметра части для резки, что обеспечивает высокую жесткость и отсутствие изгиба при врезании. Когда выполняют сверление, используют высокие обороты шпинделя и малую подачу для получения зеркальной поверхности конуса.

При нагреве до рабочей температуры +80℃ и выше корпуса насоса или компрессора увеличиваются в размерах и смещают общую ось системы. Если выполнить центровку только в холодном состоянии, при запуске возникнут огромные нагрузки на муфты и подшипники. Поэтому инженеры заранее рассчитывают величину теплового расширения и устанавливают агрегаты с небольшим преднамеренным смещением.

Когда оборудование прогревается до эксплуатационных значений, металл расширяется и оси двигателя и насоса выстраиваются в одну идеальную линию. Этот процесс называют компенсацией тепловых смещений, и он обязателен для мощных энергетических установок.

Для точного расчета используют коэффициенты линейного расширения металлов и замеряют расстояние от основания до центра вала. После первого пуска и выхода на рабочий режим часто проводят контрольную проверку лазерным прибором, чтобы подтвердить правильность расчетов. Если фактическое смещение отличается от проектного, в положение опор вносят изменения с помощью калиброванных пластин. Учет температурного фактора позволяет избежать вибраций, которые могут привести к разрыву трубопроводов или поломке вала.

Правильное положение полумуфт относительно друг друга исключает появление переменных нагрузок, которые возникают при каждом обороте вала. Если оси двух агрегатов имеют угловой или радиальный перекос, гибкие элементы муфты начинают быстро изнашиваться и разрушаться. Постоянная вибрация передается на корпуса подшипников, что вызывает их ускоренный износ и может привести к заклиниванию ротора.

Когда центровку выполняют качественно, шум при работе оборудования снижается, а потребление электроэнергии падает из-за уменьшения потерь на трение. В высокооборотных системах даже мизерное отклонение в 0.05 мм становится причиной аварийной остановки.

Процесс выравнивания начинают с проверки плоскостности фундамента и надежности крепления рамных конструкций. Затем измеряют зазор между торцами полумуфт, который должен быть одинаковым по всей окружности для компенсации осевого разбега валов. Когда используют жесткие муфты, требования к соосности становятся еще более жесткими, так как они не могут компенсировать погрешности установки. Регулярный контроль состояния соединительных узлов проводят во время плановых осмотров с применением щупов или индикаторных головок.

Состояние мягкой лапы возникает, когда одна из опор станины не имеет плотного контакта с фундаментной плитой. Если затянуть крепежный болт в такой ситуации, корпус агрегата деформируется и ось вала неминуемо изменит свое положение.

Для обнаружения этой проблемы под каждую лапу по очереди подкладывают индикатор и ослабляют гайку, следя за подъемом опоры. Если стрелка прибора показывает перемещение более 0.05 мм, зазор необходимо заполнить металлическими прокладками нужной толщины. Процедуру повторяют до тех пор, пока все опоры не будут лежать на плоскости равномерно и без внутренних напряжений в металле.

Причиной такого дефекта часто становятся неровности литья, попадание грязи под станину или коррозия поверхности плиты. Иногда мягкую лапу вызывает кривизна самого фундамента, которую исправляют шлифовкой или заливкой специального полимерного состава. Когда опоры выставлены идеально, болты затягивают с определенным моментом, который контролируют динамометрическим ключом. Только после устранения всех деформаций корпуса переходят к точной регулировке положения валов относительно друг друга.

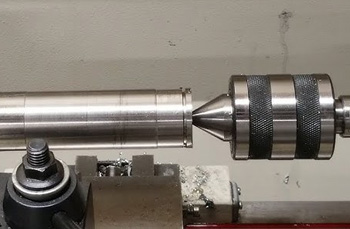

При вращении детали в неподвижном центре задней бабки возникает интенсивное трение, которое приводит к сильному нагреву и износу поверхностей. Если не использовать специальную смазку, металл конуса может привариться к центру, что вызовет поломку инструмента или порчу заготовки.

Смазочный материал создает прочную масляную пленку, которая разделяет контактные зоны и отводит избыточное тепло. В качестве наполнителя часто выбирают составы с добавлением дисульфида молибдена или графита, так как они выдерживают высокие удельные давления. При обработке массивных валов подачу смазки обновляют через определенные интервалы времени.

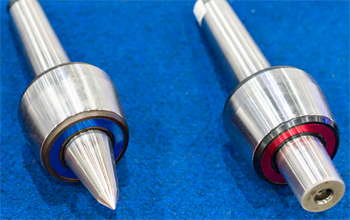

Когда применяют вращающиеся центры, смазка отверстия тоже приносит пользу, потому что она защищает металл от коррозии и мелких задиров при установке. В процессе длительного точения заготовка нагревается и удлиняется, что повышает давление в зоне контакта с инструментом задней бабки. Если конус отверстия сухой, возрастает вероятность появления вибраций и шероховатости на обрабатываемой поверхности. Смазочный слой гасит микроколебания и позволяет получить более точный размер детали по всей длине.

Люнет используют как дополнительную опору для гашения вибраций и предотвращения прогиба длинной детали под собственным весом или силой резания. Когда вал устанавливают в станок, его сначала центруют в патроне и поджимают центром задней бабки, после чего к середине подводят кулачки люнета.

Каждый кулачок регулируют так, чтобы он касался поверхности металла без чрезмерного давления, которое может вызвать деформацию. Чтобы исключить появление царапин на валу, под опорные элементы часто подкладывают латунную ленту или используют роликовые насадки. Люнет позволяет обрабатывать детали, длина которых в 10-15 раз превышает их диаметр.

В процессе работы положение кулачков периодически проверяют, так как износ опорных поверхностей может привести к смещению оси вращения. Если нужно проточить торец длинного вала, люнет устанавливают ближе к передней бабке, обеспечивая надежную фиксацию вылетающей части. Когда выполняют сверление глубокого отверстия в длинной заготовке, использование этой опоры становится обязательным условием для соблюдения соосности. Правильная настройка люнета требует опыта, потому что перетяжка кулачков вызовет перегрев, а слабая фиксация приведет к дроблению и браку.

При работе с трубами главную сложность представляет их склонность к деформации при зажиме в кулачках патрона. Если приложить избыточное усилие, тонкая стенка прогибается и отверстие принимает форму эллипса, что делает точную центровку невозможной.

Чтобы распределить нагрузку равномерно, используют специальные разжимные оправки или цанговые зажимы с большой площадью контакта. Внутреннюю центровку выполняют по среднему диаметру, учитывая возможную разностенность проката, которую получили на заводе. Когда труба имеет большую длину, ее обязательно поддерживают люнетом с мягкими роликами для сохранения прямолинейности.

Для выравнивания торцов труб под сварку применяют наружные центраторы, которые стягивают края двух заготовок в единую линию. Эти устройства имеют винтовой или гидравлический привод, который позволяет корректировать положение стыка с точностью до 0.5 мм. При центровке на станке часто используют пробки-центры, которые вставляют внутрь трубы для создания надежной базы под конус задней бабки. Такой подход позволяет обрабатывать внешнюю поверхность и нарезать резьбу без биения и перекосов.

Крупные детали со сложной формой часто не имеют готовых баз, поэтому их центровку начинают с нанесения точной разметки на торцы. Поковку устанавливают на разметочную плиту, после чего с помощью рейсмаса находят геометрический центр сечения с учетом припусков на обработку. Полученную точку накернивают и используют как ориентир для последующего сверления центрового отверстия на радиально-сверлильном станке.

Когда деталь устанавливают на токарный станок, положение корректируют так, чтобы разметочные линии совпадали с осью вращения шпинделя. Этот процесс требует нескольких итераций с перемещением массивной заготовки с помощью домкратов или винтовых приспособлений.

Если поковка имеет сильную асимметрию, при центровке учитывают распределение масс для снижения дисбаланса при вращении. Иногда центр отверстия намеренно смещают относительно геометрического центра заготовки, чтобы обеспечить полный выход чистового размера на всех поверхностях. Когда выполняют черновую обдирку, проверяют биение в нескольких сечениях по всей длине детали. Использование оптических приборов или лазерных уровней упрощает процесс выравнивания габаритных объектов на станине станка.

Когда рабочая поверхность конуса центра имеет выработку или глубокие риски, заготовка начинает вибрировать и совершать хаотичные микродвижения. Это приводит к появлению на обработанной детали эффекта огранки, когда вместо идеального круга в сечении получается многогранник.

Изношенный инструмент также вызывает радиальное биение, которое увеличивается по мере продвижения резца от передней бабки к задней. В результате получается конусность там, где чертеж требует строгого цилиндра, а шероховатость поверхности резко возрастает. Если вершина центра затупилась, она не может обеспечить надежную фиксацию оси, что крайне опасно при работе на высоких оборотах.

Поврежденный центр портит само центровочное отверстие в детали, разбивая его и делая непригодным для точных шлифовальных операций. Постоянный нагрев в зоне плохого контакта вызывает термические деформации, которые искажают итоговые размеры изделия после его остывания. Для предотвращения таких проблем состояние оснастки проверяют перед каждой сменой с помощью контрольных калибров. Если обнаружены следы износа, конус перешлифовывают на специальном оборудовании или заменяют инструмент на новый.

Оптический метод центровки основан на использовании зрительной трубы и мишени, которую устанавливают на валы сопрягаемых агрегатов. Трубу закрепляют на одном валу, а мишень с координатной сеткой - на другом, после чего фиксируют положение светового луча при повороте роторов. Этот способ позволяет работать на больших расстояниях до 30 м, что недоступно для механических индикаторов и обычных лазерных систем.

Оптика нечувствительна к магнитным полям и может использоваться в условиях сильных электрических помех, которые возникают возле мощных генераторов. Современные приборы оснащают цифровыми камерами, которые передают изображение на монитор для автоматического расчета смещений.

Точность оптического выравнивания достигает 0.01 мм на метр дистанции, что позволяет монтировать длинные валопроводы судов и турбин. При выполнении работ учитывают рефракцию воздуха и температурные колебания, которые могут отклонять линию визирования. Когда замеры проводят в нескольких точках по длине системы, выстраивают общую линию центровки для всего каскада оборудования. Метод требует высокой квалификации персонала и идеальной чистоты линз, но он обеспечивает непревзойденную достоверность данных.

Центровка постелей коленчатого вала в блоке двигателя необходима для исключения перекосов, которые вызывают быстрый износ вкладышей и поломку вала. Если отверстия не лежат на одной линии, коленвал при вращении будет подвергаться знакопеременным изгибающим нагрузкам. Это приводит к усталостному разрушению металла и потере давления масла в системе смазки.

Для проверки используют специальные контрольные оправки или лазерные системы, которые замеряют отклонение каждого отверстия от общей оси. Когда обнаруживают несоосность, выполняют расточку или хонингование всех постелей в единый размер за один проход.

Такая процедура обязательна при капитальном ремонте двигателей после перегрева или механических повреждений корпуса. Тщательный контроль соосности позволяет добиться минимальных зазоров в парах трения, что повышает КПД мотора и снижает шум при его работе. При сборке также проверяют перпендикулярность осей цилиндров относительно оси коленчатого вала. Любое отклонение в этой геометрии вызывает неравномерный износ поршневых колец и увеличивает расход топлива.

Центровые отверстия - технологическая база для будущих ремонтов, поэтому их сохранность имеет большое значение для долговечности детали. После завершения обработки полость тщательно очищают от стружки и остатков смазочно-охлаждающей жидкости, которая может вызвать окисление. Затем в отверстие закладывают слой консервационной смазки или специальный ингибитор коррозии, который перекрывает доступ кислорода к металлу.

Для предотвращения попадания пыли и влаги отверстия закрывают пластиковыми заглушками или заклеивают плотной полимерной пленкой. Если деталь будет храниться на открытом воздухе, используют влагостойкие колпачки, которые надежно фиксируются на торце вала.

При длительной консервации состояние защитного слоя проверяют раз в полгода и при необходимости обновляют его. Если ржавчина все же появилась, ее удаляют химическими составами, стараясь не изменить геометрию конуса. Поврежденная поверхность отверстия не позволит выполнить качественную центровку при последующем ремонте, что потребует пересверливания и изменения длины детали. Особенно важно беречь центры на валах турбин и других высокоточных агрегатов, где восстановление базы стоит очень дорого.
