Развертывание отверстий

Инструмент для финишной доводки отверстий имеет гораздо большее число режущих кромок, которое обычно составляет от 6 до 14 лезвий. Такое количество рабочих зубьев позволяет распределять нагрузку на металл максимально равномерно, что исключает возникновение вибраций при резании.

Развертка снимает припуск в виде мельчайшей пыли, в то время как зенкер работает с более крупной стружкой и служит лишь для предварительного выравнивания стенок. Длинная цилиндрическая часть развертки выполняет роль жесткой направляющей, которая плотно прилегает к поверхности канала. Благодаря этой особенности инструмент не уходит в сторону от оси и исправляет микроскопические перекосы. Зенкерование обеспечивает лишь 10-11 квалитет точности, а развертывание позволяет достигать 6-7 класса.

Режущие кромки развертки имеют очень малую высоту, поэтому они не могут снимать толстые слои металла за один проход. Зенкер же обладает глубокими канавками для отвода стружки и легко справляется с припуском до 3 мм. Токарь выбирает развертку только тогда, когда отверстие уже имеет правильную форму и нуждается лишь в калибровке размера. Чистота поверхности после прохода финишного инструмента достигает зеркального блеска, который не требует последующего шлифования.

Современная технология позволяет выдерживать диаметры отверстий с погрешностью всего в несколько микрон, что соответствует 6-7 квалитету. Такая скрупулезность обработки необходима при изготовлении деталей для авиационной техники, топливной аппаратуры и точного приборостроения.

Система контроля размеров на производстве использует калиброванные пробки, которые должны входить в отверстие плавно и без малейшего люфта. Инструмент исправляет овальность и конусность, которые часто остаются после грубого сверления или зенкерования металла. Достижение 9 квалитета считается базовым стандартом для большинства общепромышленных заказов в сфере металлообработки. Стабильность размеров гарантирует полную взаимозаменяемость компонентов при сборке сложных механизмов.

Шероховатость поверхности стенок после прохода качественной развертки снижается до значений Ra 0.32мкм или Ra 0.25мкм. Подобный класс чистоты обеспечивает долговечность работы узлов в условиях интенсивного трения и предотвращает быстрый износ уплотнений. Для получения высших классов точности процесс делят на два этапа: сначала используют черновое приспособление, а затем чистовое.

Запас металла на диаметр перед финальной операцией должен составлять от 0.05 до 0.15 мм в зависимости от твердости материала. Если оставить избыточный слой стали, режущие кромки испытают колоссальное давление и мгновенно перегреются. Это приведет к потере твердости заточки и быстрому затуплению лезвий, что сделает дальнейшую работу невозможной.

Большая масса снимаемой стружки забивает узкие канавки инструмента, из-за чего на зеркальных стенках отверстия появляются глубокие царапины и задиры. При слишком глубоком врезании инструмент начинает вибрировать, что неизбежно портит шероховатость и нарушает цилиндричность полости. Оптимальный припуск позволяет развертке работать в режиме деликатного выглаживания металла.

Мастер рассчитывает диаметры предыдущих сверл и зенкеров так, чтобы нагрузка на финишный инструмент оставалась минимальной. Малый объем удаляемого материала исключает упругие деформации тонкостенных деталей под действием сил резания. Когда инструмент снимает лишь сотые доли миллиметра, тепловой дрейф размеров практически отсутствует. Если требования к чистоте поверхности высоки, избыток металла заставит зубья сминать, а не резать структуру сплава.

Специфическое распределение режущих кромок по окружности служит для эффективного подавления автоколебаний и резонанса при работе. Когда лезвия имеют абсолютно одинаковые углы между собой, они входят в контакт с металлом ритмично, что провоцирует сильный шум и визг. Подобные вибрации оставляют на поверхности отверстия характерный волнообразный след, который специалисты называют граненостью.

Неравномерный шаг разбивает этот ритм и делает процесс снятия стружки плавным и стабильным. Благодаря такому конструктивному решению инструмент самостоятельно гасит возникающие колебания еще до момента их усиления. Это позволяет получать идеально круглые отверстия без микроскопических дефектов профиля.

Разница в шаге составляет всего несколько градусов, но ее хватает для обеспечения тихой работы шпинделя на любых оборотах. Каждое последующее лезвие в такой схеме срезает микронеровности, которые мог оставить предыдущий зуб из-за неоднородности металла. Подобный принцип проектирования используют для всех машинных инструментов высокого класса точности. Неравномерность кромок также способствует более качественному распределению смазочно-охлаждающей жидкости внутри канала. В результате стенки приобретают однородный блеск без матовых пятен и полос.

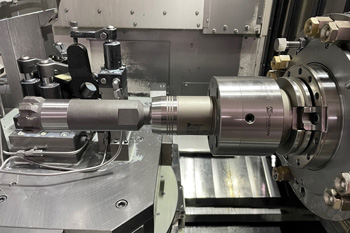

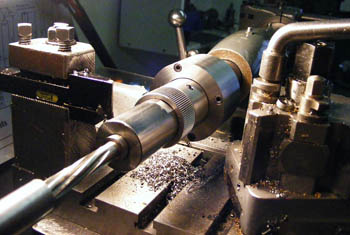

Специализированные механизмы крепления помогают компенсировать небольшую несоосность между шпинделем оборудования и центром отверстия в заготовке. Если зажать развертку жестко, малейшее несовпадение осей приведет к тому, что инструмент начнет разбивать вход в отверстие. Это вызывает появление конусности и увеличивает реальный диаметр сверх заданного допуска.

Качающаяся оправка позволяет рабочей части совершать микроскопические боковые смещения и самостоятельно центрироваться по стенкам канала. Инструмент следует за естественной траекторией отверстия, что гарантирует равномерный съем металла со всех сторон. Такая оснастка незаменима при работе на универсальных токарных и сверлильных станках с изношенными направляющими.

Внутреннее устройство такой оправки включает шарнирные элементы или системы с подпружиненными шариками, которые обеспечивают свободу хода в нескольких плоскостях. Крутящий момент при этом передается без потерь и рывков, что сохраняет стабильность режимов резания. Применение плавающих патронов исключает риск поломки хрупких лезвий при случайном перекосе детали в тисках.

Использование керосина при развертывании чугунных отверстий необходимо для улучшения чистоты поверхности и защиты режущих кромок от абразивного износа. Хотя чугун часто обрабатывают всухую, при финишной доводке мелкая графитовая пыль смешивается с микростружкой и начинает царапать стенки.

Керосин эффективно смачивает металл и переводит сухую пыль во взвешенное состояние, что облегчает ее вымывание из зоны контакта. Смазка обеспечивает получение гладкого матового блеска без задиров, которые часто возникают на хрупком материале из-за выкрашивания зерен. После такого прохода отверстие приобретает идеальную цилиндричность и готовность к прецизионной сборке.

Жидкость также поглощает избыточный жар, который выделяется при одновременной работе многих лезвий в закрытом объеме. Если температура заготовки вырастет слишком сильно, термическое расширение исказит итоговый диаметр после остывания металла. Мастер наносит керосин тонкой струей или кистью непосредственно на рабочую часть развертки перед ее входом в заготовку. Применение вязких масляных смесей для чугуна нежелательно, так как они образуют густую липкую массу, которая забивает канавки инструмента.

Ручной способ обработки отверстий требует от персонала высокой чувствительности и координации движений для исключения перекоса инструмента. Развертки для ручных работ имеют длинную заборную часть, которая плавно входит в канал и обеспечивает надежное направление.

Квадратный хвостовик фиксируют в специальном воротке, после чего мастер начинает медленное вращение без резких рывков. Процесс идет со значительно меньшей скоростью, чем на станке, что позволяет полностью контролировать усилие резания каждой рукой. Ручное развертывание часто выбирают при выполнении ремонтных работ или при сборке уникальных механизмов, где важна индивидуальная подгонка.

Важное правило - отсутствие осевого давления при вращении, так как инструмент должен втягиваться в металл самостоятельно за счет угла заточки кромок. Любой нажим сверху может вызвать увод оси и порчу чистовой поверхности. Мастер постоянно проверяет отсутствие стружки под лезвиями, периодически извлекая инструмент и очищая его мягкой щеткой. При ручной доводке используют только качественные смазки для обеспечения плавности хода и снижения трения.

Нержавеющие сплавы обладают высокой вязкостью и склонностью к налипанию на режущую кромку, что часто ведет к порче зеркала отверстия. Для борьбы с этим эффектом выбирают развертки со специальными покрытиями на основе нитрида титана или алюминия. Эти слои снижают адгезию металла к инструменту и предотвращают образование нароста на лезвиях.

Скорость резания для нержавейки устанавливают минимальную, а подачу делают уверенной для исключения проскальзывания. Если резец будет просто тереться о поверхность без снятия металла, произойдет мгновенное упрочнение слоя, которое вызовет поломку инструмента.

Процесс ведут с обильным применением эмульсий, содержащих активные присадки на основе серы или хлора для улучшения смазочных свойств. Тщательная заточка и доводка канавок развертки на алмазных кругах обеспечивают легкий сход вязкой стружки. Мастер следит за тем, чтобы инструмент входил в отверстие без остановок, так как любая пауза под нагрузкой оставляет глубокий след. Если на поверхности все же появились микрозадиры, глубину резания для следующей проходки немного увеличивают.

Движение инструмента против направления резания категорически запрещено, так как это приводит к мгновенной порче как отверстия, так и самой развертки. Режущие кромки имеют специфическую заточку с задним углом, который обеспечивает их свободное внедрение в материал при прямом вращении.

Когда инструмент поворачивают назад, острые лезвия начинают тереться о стенки своей тыльной стороной, на которую налипает мелкая стружка. Это вызывает заклинивание твердых частиц в узком зазоре, что моментально оставляет на зеркале металла глубокие риски и борозды. Подобные дефекты невозможно устранить без увеличения диаметра, что часто ведет к выбраковке дорогостоящей детали.

Обратное вращение также провоцирует микроскопические сколы на хрупких кромках развертки из-за попадания стружки под нерабочую грань. Даже при ручной работе инструмент следует только вращать вперед, одновременно плавно вытягивая его из полости. Если развертка застряла слишком плотно, ее продвигают дальше или используют проникающие масла для облегчения хода. На станках с ЧПУ программируют только однонаправленное движение шпинделя для исключения поломки дорогой оснастки при автоматическом цикле.

Получение точного конуса под штифт или оправку требует использования комплекта из нескольких последовательных инструментов. Коническая развертка испытывает переменные нагрузки по всей длине лезвия, так как диаметр заготовки постоянно меняется.

Первый инструмент в наборе имеет ступенчатую форму и удаляет основную массу металла, оставляя гребешки для последующей доводки. Второй инструмент выравнивает конус, а финишная развертка придает стенкам окончательную точность и шероховатость. Сложность заключается в необходимости обеспечения идеальной прямолинейности образующей линии без ступенек и провалов. Мастер контролирует глубину погружения инструмента по лимбу шпинделя с высокой точностью.

При работе с конусами возрастает риск заклинивания инструмента из-за большой площади контакта всех лезвий с металлом одновременно. Для снижения сил трения применяют обильную смазку и частые выводы развертки для очистки от отходов резания. Точность угла проверяют с помощью калиброванных конических калибров-пробок методом «на краску». Если пятна контакта распределяются неравномерно, проводят дополнительную доводку или меняют настройки станка.

Потеря режущих свойств инструмента моментально отражается на качестве обрабатываемой поверхности и точности размеров отверстия. Первым признаком затупления служит появление матовых полос или мелких рисок на зеркале металла вместо ровного блеска. Если на деталях фиксируют увеличение шероховатости сверх нормы Ra 0.63 мкм, развертку отправляют на переточку или замену.

Мастер также следит за изменением диаметра: при износе лезвий размер отверстия начинает уменьшаться из-за истирания кромок. Проверка калиброванной пробкой «проход-непроход» становится более тугой, что сигнализирует о выработке ресурса оснастки.

На автоматизированных станках с ЧПУ контроль ведут по нагрузке на двигатель шпинделя, которая растет по мере затупления инструмента. Появление характерного свиста или скрипа при работе также указывает на критический износ затыловочной части зубьев. Если на кромках под лупой видны микроскопические сколы или следы налипания металла, развертку изымают из производства. Использование изношенного инструмента приводит к перегреву заготовки и возникновению внутренних напряжений.

Удаление остатков стружки и абразивной пыли после сверления или зенкерования важно для сохранения точности финишной операции. Если в канале останется хотя бы одна металлическая чешуйка, многолезвийный инструмент прижмет ее к стенке и протащит по всей длине. Это неизбежно приведет к появлению глубокой борозды на зеркале детали, которую невозможно будет устранить без нарушения допуска.

Продувка мощной струей воздуха гарантирует чистоту зоны резания и обеспечивает беспрепятственный доступ смазочно-охлаждающей жидкости к кромкам. Мастер выполняет эту процедуру после каждого этапа подготовки отверстия для исключения накопления грязи.

Чистота также важна для правильного центрирования инструмента, так как соринки на входе могут вызвать перекос качающейся оправки. При работе с глухими отверстиями воздух помогает извлечь стружку со самого дна, где ее присутствие наиболее опасно. Важно следить за направлением струи, чтобы исключить попадание пыли на направляющие станка и в измерительные приборы. После продувки стенки отверстия дополнительно протирают чистой ветошью для удаления масляной пленки со старой грязью.
