Карусельная обработка

Вертикальная ось вращения позволяет устанавливать тяжелые заготовки непосредственно на горизонтальную поверхность планшайбы, где их удерживает сама сила тяжести. В обычных токарных станках массивный объект создает огромную консольную нагрузку на шпиндель, что часто вызывает прогиб вала и биение при вращении. При карусельном методе вес детали распределяется равномерно по всей площади опоры стола, поэтому риск деформации оборудования полностью исчезает.

Подобная схема фиксации обеспечивает высокую точность обработки диаметров до 2000 мм и более без потери соосности. Специалисту гораздо проще проводить выверку положения заготовки, потому что объект лежит стабильно и не стремится изменить наклон под собственным весом в несколько тонн.

Жесткость такой технологической системы позволяет снимать большие припуски металла за один проход без возникновения паразитных вибраций. Когда шпиндель расположен вертикально, станок занимает меньше площади в цехе по сравнению с горизонтальными аналогами для аналогичных диаметров. Охлаждающая жидкость в процессе резания стекает вниз и не разбрызгивается по сторонам, что улучшает обзор зоны обработки и повышает чистоту в рабочей зоне.

Современное оборудование карусельного типа позволяет достигать 7-8 квалитета точности, что соответствует погрешности в несколько сотых долей миллиметра на больших диаметрах. Когда станок оснащают системой числового программного управления, электроника контролирует положение резца с точностью до 0.01 мм в режиме реального времени.

Показатели зависят от состояния направляющих траверсы и отсутствия люфтов в механизмах подачи ползуна. Если деталь имеет диаметр 2.5 м, температурное расширение металла может заметно изменить размеры, поэтому в цехах поддерживают стабильный климат. Контроль параметров проводят с помощью микрометров большого размера и лазерных измерительных систем непосредственно на планшайбе станка.

Чистота поверхности после финишной обточки достигает параметров Ra 1.6 или Ra 0.8, что позволяет во многих случаях отказаться от последующего шлифования. Высокая жесткость станины гасит микровибрации, поэтому на зеркале металла не образуется характерная дробь и волнистость. При обработке прецизионных колец и втулок используют методы постепенного приближения к размеру с частыми промежуточными замерами.

Одностоечные машины имеют консольную конструкцию, где поперечина с суппортами закреплена только на одной вертикальной колонне. Такая компоновка подходит для заготовок диаметром до 1600 мм и весом до 10 т, при этом боковой суппорт позволяет обрабатывать наружные поверхности одновременно с растачиванием. Это оборудование компактно и маневренно, что выгодно для мелкосерийного производства деталей среднего размера.

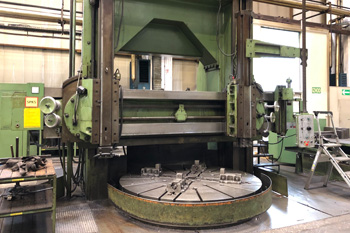

Двухстоечные гиганты оснащены порталом из двух массивных стоек, которые соединены сверху балкой для обеспечения предельной жесткости. Планшайбы таких станков достигают в поперечнике 2500–5000 мм, что позволяет устанавливать объекты массой в десятки тонн.

На портальных станках траверса движется по двум направляющим, поэтому точность горизонтального перемещения остается идеальной на всей ширине захвата. Количество суппортов на двухстоечных моделях может достигать четырех, что повышает производительность труда за счет многоинструментальной обработки. Когда требуется изготовить деталь огромной высоты, портальная схема гарантирует отсутствие перекосов инструмента при максимальном вылете ползуна.

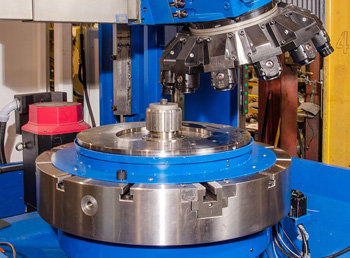

Современные токарно-карусельные центры - многофункциональные комплексы, способные менять тип инструмента в автоматическом режиме. Если шпиндель станка оснащают приводной головкой, появляется возможность фрезерования пазов, окон и плоскостей без переустановки детали на другой стол.

В этом случае планшайба может совершать не только быстрое вращение, но и точное позиционирование на заданный угол по оси C. Такая способность превращает карусельный станок в мощный обрабатывающий центр для комплексного изготовления корпусов насосов и фланцев. Заказчик получает полностью готовую деталь за один технологический цикл, что радикально сокращает сроки выполнения проекта.

Для финишной доводки зеркальных поверхностей на суппорт устанавливают шлифовальные насадки с автономными двигателями. Карусельная шлифовка обеспечивает высокую плоскостность торцов и цилиндричность отверстий, так как базирование остается неизменным с момента обточки. Использование сменных головок также позволяет проводить операции сверления, нарезки резьбы и даже долбления шлицевых пазов.

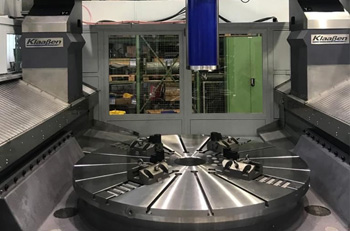

Надежная фиксация объекта на столе - главное условие безопасности и точности, так как центробежные силы при вращении стремятся сместить деталь. Планшайба имеет Т-образные пазы, в которых устанавливают переставные кулачки, прихваты и упоры для жесткого зажима заготовки. Усилие затяжки должно быть достаточным для удержания веса и противодействия силам резания, при этом важно не деформировать тонкостенные части изделия.

Если обрабатывают несимметричную деталь, на противоположную сторону стола обязательно устанавливают противовесы для балансировки системы. Дисбаланс на карусельном станке вызывает разрушительные вибрации подшипников шпинделя и портит качество поверхности металла.

Выверка положения заготовки проводится по индикатору часового типа, когда стол медленно вращают вручную для поиска биений. Мастер добивается совпадения оси детали с осью вращения шпинделя с погрешностью не более 0.05 мм. Для крупных отливок используют специальные регулируемые домкраты, которые подкладывают под массивные выступы для выравнивания горизонтали.

Обработка заготовок со сложным профилем требует использования суппортов с автоматическим перемещением по двум координатам одновременно. На ручных станках для этой цели применяют копировальные устройства, которые ведут резец по жесткому шаблону, повторяя все выступы и впадины.

Станки с ЧПУ решают эту задачу программным путем, когда электроника рассчитывает траекторию движения инструмента с учетом меняющегося диаметра. Скорость вращения планшайбы при этом автоматически корректируется для поддержания постоянной скорости резания в любой точке радиуса. Подобный подход обеспечивает однородность шероховатости поверхности на всей площади детали независимо от ее кривизны.

Когда резец перемещается от края к центру диска, линейная скорость металла под кромкой падает, что требует мгновенного увеличения оборотов стола. Современные приводы справляются с этой задачей без рывков, поэтому на металле не остаются ступеньки и следы переходов. Карусельный метод идеален для обработки конических поверхностей и сфер большого радиуса, которые трудно получить другими способами.

Траверса (поперечина) - массивная горизонтальная балка, которая перемещается вертикально по направляющим стоек для настройки высоты рабочей зоны. На ней расположены каретки суппортов, которые совершают горизонтальные движения вдоль радиуса планшайбы.

Такая конструкция позволяет быстро позиционировать режущий блок над заготовкой любой высоты в пределах паспортных лимитов станка. Жесткая фиксация траверсы после выхода на нужный уровень обеспечивает стабильность процесса резания и исключает вибрации при сильных нагрузках. Механизм подъема обычно оснащают мощными винтовыми парами и системами автоматического зажима на стойках.

Положение траверсы определяет максимальный вылет ползуна, поэтому ее стараются опускать как можно ближе к поверхности металла для повышения жесткости. Специалист контролирует параллельность балки относительно стола, так как любой перекос вызовет конусность при горизонтальном фрезеровании или подрезке торцов. На современных станках перемещение поперечины синхронизировано с цифровыми датчиками, что упрощает наладку под разные типоразмеры изделий.

Инструмент для карусельных работ испытывает колоссальные термические и механические нагрузки из-за большой площади контакта с металлом и длительных циклов резания. Основную массу резцов снабжают сменными многогранными пластинами из твердых сплавов марок Т5К10, Т15К6 или ВК8. Подобные составы сохраняют твердость при нагреве до +800℃ и обладают высокой сопротивляемостью к абразивному износу при работе по чугуну.

Для черновой обдирки литья с неровной коркой выбирают пластины с усиленной режущей кромкой и отрицательными углами заточки. Это предотвращает мгновенный скол керамики при встрече с твердыми включениями или раковинами в структуре заготовки.

Чистовые операции часто проводят с использованием пластин из кубического нитрида бора (эльбора) или минералокерамики, которые дают зеркальную поверхность на высоких скоростях. Для эффективного поглощения вибраций державки резцов изготавливают из легированных сталей с большим сечением 40х40 мм или 63х63 мм. Использование износостойких покрытий на основе нитрида титана или алюминия намного увеличивает ресурс оснастки.

Резание деталей с окнами, пазами или отверстиями на торцах сопровождается резкими ударными импульсами при каждом обороте планшайбы. Когда резец выходит из металла в пустоту и снова врезается в него на высокой скорости, возникает риск мгновенного разрушения твердосплавной кромки.

Для стабилизации процесса выбирают инструменты с повышенной ударной вязкостью и уменьшают скорость вращения стола на 20–40%. Массивная конструкция карусельного станка эффективно поглощает эти толчки, но наладка требует жесткой фиксации всех узлов суппорта. Любой люфт в направляющих приведет к появлению сколов на краях обрабатываемых пазов.

Система ЧПУ позволяет автоматически снижать подачу в моменты прерывистого резания для смягчения термического и механического шока. Мастер следит за звуком работы оборудования, так как изменение тональности сигнализирует об ослаблении крепежа или затуплении лезвия. Если деталь имеет много пустот, балансировка системы становится критически важной из-за переменной массы в разных секторах. Использование специальных демпфирующих оправок помогает улучшить чистоту отделки кромок.

Процесс снятия металла с крупной детали может длиться несколько часов или даже смен, поэтому режущая кромка неизбежно теряет свою остроту. Для мониторинга состояния пластин на станках с ЧПУ применяют системы контроля крутящего момента и датчики вибрации.

Когда инструмент затупляется, сила сопротивления металла растет, что ведет к увеличению потребляемого тока двигателями привода. Электроника фиксирует этот скачок и подает сигнал оператору о необходимости замены резца до того, как размеры детали выйдут за пределы допуска. Также используют лазерные измерители, которые проверяют геометрию вершины пластины во время пауз в работе.

Визуальный контроль за цветом и формой стружки позволяет опытному мастеру судить о температуре в зоне реза без специальных приборов. Синий оттенок стальной стружки указывает на перегрев, что часто требует корректировки подачи или усиления охлаждения. Регулярная проверка шероховатости обработанного участка помогает вовремя заметить износ, который проявляется в виде матовых полос или рисок.

Эффективный отвод тепла из глубоких внутренних полостей невозможен без принудительной подачи смазочно-охлаждающей жидкости непосредственно в точку контакта. Струя эмульсии под давлением до 70 бар проникает в зону резания, мгновенно поглощая жар и вымывая тяжелую стружку из отверстия.

Подобный подход предотвращает термическое расширение расточного инструмента и сохраняет стабильность диаметра на всей глубине прохода. Если подавать жидкость обычным поливом, центробежные силы вращающейся детали будут отбрасывать капли, что приведет к перегреву кромок. Высокое давление гарантирует чистоту зеркала металла и отсутствие задиров от повторного перетирания отходов.

Масло или эмульсия также работают как демпфер, смягчая микроудары резца о неровности литья. Токарь настраивает направление сопел таким образом, чтобы жидкость не создавала помех для работы измерительных датчиков. Система фильтрации станка должна обеспечивать тонкую очистку раствора, так как наличие в нем мелкой пыли может поцарапать финишную поверхность.
