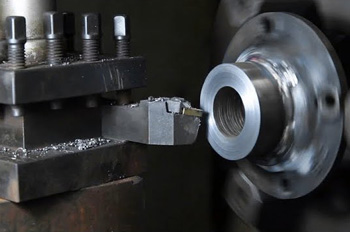

Подрезка торцов и уступов

Направление движения инструмента определяет чистоту поверхности и ресурс режущей кромки. Чаще подачу осуществляют от наружной поверхности к центру оси вращения.

В начале пути скорость резания максимальна, что способствует легкому снятию основного слоя металла. По мере приближения к оси линейная скорость падает, поэтому на старых станках может ухудшиться шероховатость. Если подавать резец от центра к периферии, возрастает риск затягивания инструмента под деталь. Подобный маневр используют только для финишных проходов при минимальной глубине съема припуска.

При работе с твердыми сталями направление «к центру» обеспечивает лучший отвод тепла в массу заготовки. Инструмент в этом случае работает наиболее эффективно и не испытывает опасных вибраций. Когда заготовку обрабатывают на станке с ЧПУ, система автоматически увеличивает обороты шпинделя при движении к середине. Постоянная скорость резания гарантирует однородный блеск металла на всей площади круга. После завершения прохода проверяют отсутствие рисок и задиров.

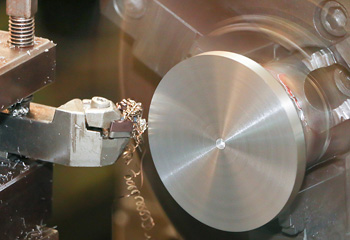

Появление небольшого конуса или столбика в середине детали свидетельствует о неправильной установке резца по высоте. Если вершина инструмента находится выше или ниже оси центров станка, она не может срезать металл в самой нулевой точке.

Для устранения дефекта положение резца корректируют с помощью калиброванных стальных подкладок. Точность выверки проверяют по кончику центра задней бабки или через пробный проход. Когда резец стоит строго по оси, торец получается абсолютно плоским и гладким. Даже смещение на 0.1 мм приводит к образованию заметного огреха, который мешает последующей сборке или сверлению.

Наличие конуса в центре торца также может возникнуть из-за отжима инструмента при слишком большой подаче. В этом случае глубину резания уменьшают, а финишный этап проводят острым чистовым резцом. При обработке массивных заготовок контролируют отсутствие люфта в подшипниках шпинделя. Если зазор в узле превышает норму, заготовка смещается под нагрузкой, что портит геометрию центральной зоны.

Стандартный конусный центр мешает подрезному резцу обработать всю плоскость торца до самого отверстия. Полуцентр имеет специальный вырез, который открывает доступ инструменту к центральной части вращающейся детали. Подобную оснастку используют при обработке длинных валов, которые требуют поддержки со стороны задней бабки.

Заготовку зажимают в патроне и подпирают полуцентром, после чего резец может свободно пройти от края до оси. Это исключает необходимость переустановки детали и гарантирует идеальную перпендикулярность торца. Жесткость крепления при этом сохраняется на высоком уровне.

При установке полуцентра следят за тем, чтобы срезанная часть была повернута в сторону резца. Если ориентация нарушена, режущая кромка ударит в закаленную сталь оснастки, что приведет к поломке инструмента. В процессе работы зону контакта обильно смазывают, так как трение в неподвижном центре вызывает сильный нагрев. Специалист контролирует усилие поджима пиноли для предотвращения деформации вала. Это позволяет получать качественные торцы на заготовках, которые не входят в отверстие шпинделя.

Соблюдение линейных размеров между ступенями вала достигается за счет применения жестких механических упоров или электронных систем отсчета. Упор фиксируют на направляющих станины в нужном положении, после чего продольное движение каретки ограничивается физически. Метод идеален для серийного производства, так как обеспечивает идентичность всех деталей в партии без постоянных замеров.

Когда суппорт доходит до упора, подачу прекращают и выполняют поперечное движение для подрезки плоскости уступа. Это гарантирует точность длины с погрешностью не более 0.05мм для большинства типов заготовок.

На станках с ЧПУ позиционирование резца контролирует программа через датчики обратной связи. Электроника учитывает износ инструмента и автоматически вносит правки в координаты каждой точки. Если требуется ручная доводка, используют индикатор часового типа, который закрепляют на станине. Мастер видит реальное перемещение суппорта на табло и останавливает ход в нужный момент.

Искажение плоскостности торцевой поверхности часто происходит из-за неперпендикулярности хода поперечных салазок к оси вращения. Если направляющие суппорта имеют износ или установлены с перекосом, резец движется по дуге или под углом. В результате центр детали оказывается «проваленным» внутрь относительно краев.

Другой причиной служит чрезмерный вылет резца из держателя, из-за чего инструмент отгибается под действием сил резания. Чем ближе к центру, тем меньше нагрузка, поэтому резец возвращается в исходное положение и врезается глубже. Для исправления ситуации вылет сокращают до минимума и проверяют жесткость всех зажимов.

Вогнутость возникает и при обработке заготовок с большой площадью торца из-за температурного расширения металла. Нагретый наружный слой стремится удлиниться, а после остывания структура сжимается и меняет форму плоскости. Применение эффективного охлаждения СОЖ стабилизирует тепловой режим и сохраняет геометрию. Специалисты периодически проверяют прямолинейность торца лекальной линейкой на просвет. Если зазор превышает 0.02мм, проводят юстировку станка или меняют режимы подачи.

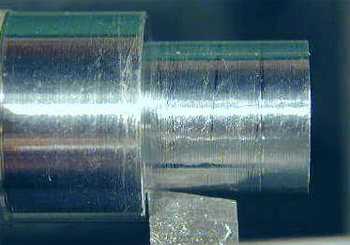

Форма сопряжения цилиндрической части вала и его торцевой плоскости полностью повторяет геометрию скругления режущей кромки. Когда инструмент имеет большой радиус при вершине (например, 1.2 мм), в углу уступа образуется плавный переход - галтель. Подобная форма увеличивает прочность детали, так как она снижает концентрацию напряжений в опасной зоне.

Если чертеж требует острого угла без скругления, выбирают резцы с минимальным радиусом 0.1–0.2мм или специальные подрезные инструменты. Однако слишком острая вершина быстро тупится и может вызвать вибрации при чистовой обработке металла.

Мастер подбирает резец исходя из требований к чистоте поверхности, так как радиус напрямую влияет на параметр шероховатости Ra. Чем больше закругление, тем выше качество зеркала при одинаковой подаче. В некоторых случаях для получения острого внутреннего угла выполняют дополнительную операцию - прорезание канавки (поднутрения). Это позволяет сопрягаемой детали плотно прилечь к торцу уступа без помех со стороны радиусного перехода.

Создание узких выточек в месте перехода диаметров необходимо для обеспечения плотной посадки деталей при сборке. Когда на вал устанавливают подшипник или зубчатое колесо, их торцы должны соприкасаться без малейшего зазора. Поскольку резец всегда оставляет небольшое скругление в углу, сопрягаемая деталь упрется в этот радиус и не дойдет до плоскости.

Канавка (поднутрение) позволяет кромке ответного элемента зайти глубже, что гарантирует надежную фиксацию узла. Ширину и глубину такой проточки выбирают по таблицам ГОСТ в зависимости от размеров вала и типа посадки.

Вторая функция канавок - выход резьбонарезного инструмента или шлифовального круга при последующей обработке. Если уступ не имеет выточки, абразивный камень или плашка могут удариться в торец и сломаться. Поднутрение создает зону разгрузки, где резание заканчивается безопасно. Для формирования качественного профиля канавки за один проход мастер использует прорезные резцы с узкой головкой. Важно не делать выточку слишком глубокой, чтобы не ослабить сечение вала и не спровоцировать поломку под нагрузкой.

Обработка плоских заготовок с малой толщиной осложняется риском их вибрации и деформации под давлением инструмента. Для надежной фиксации используют специальные планшайбы или приспособления, которые поддерживают диск по всей площади основания.

Если зажать тонкую деталь только в кулачки патрона, она неизбежно выгнется, и торец получится кривым. Специалист применяет минимальные усилия зажима, чтобы не оставить вмятин на металле, но при этом исключить проворот детали. В некоторых случаях используют приклеивание или фиксацию диска на оправке через центральное отверстие для обеспечения свободного доступа резца.

Режимы резания для таких работ выбирают очень легкие: малую глубину прохода и высокую скорость вращения. Острый резец с положительным углом заточки легко снимает стружку без создания избыточного давления на плоскость. Когда инструмент движется к центру, контролируют отсутствие прогиба диска под действием осевой силы. Охлаждение масляным туманом предотвращает коробление от локального нагрева. После завершения первой стороны диск переворачивают и обрабатывают вторую плоскость для достижения параллельности.

Частота вращения шпинделя должна обеспечивать оптимальную линейную скорость резания для конкретной марки металла. При торцевании это значение постоянно меняется, так как диаметр в точке контакта инструмента с деталью уменьшается при движении к центру.

На универсальных станках токарь выставляет средние обороты, ориентируясь на наружный габарит заготовки. Если значения будут слишком низкими, на поверхности появится нарост и шероховатость возрастет. Чрезмерно высокая скорость приведет к мгновенному перегреву кромки резца из-за интенсивного трения.

На современных станках с ЧПУ используют функцию G96, которая поддерживает постоянную скорость резания путем автоматического увеличения оборотов. Когда резец приближается к оси вращения, шпиндель разгоняется, что позволяет сохранять одинаковое качество поверхности на всем радиусе. Такой режим работы значительно увеличивает ресурс твердосплавных пластин и сокращает время цикла. Специалист следит за лимитом максимальных оборотов, чтобы центробежные силы не сорвали заготовку с прихватов.

Для обработки краев труб применяют проходные или специализированные торцевые резцы с усиленной головкой. Основная сложность заключается в необходимости сохранения толщины стенки и исключении замятия кромок.

Перед началом работ заготовку центрируют по наружному диаметру в патроне с использованием мягких кулачков для защиты поверхности. Если труба имеет большую длину, ее свободный конец устанавливают в люнет или поддерживают внутренним вращающимся центром. Резец подают плавно, чтобы избежать ударных нагрузок при первом контакте с неровным срезом металла. Процесс обеспечивает идеальную перпендикулярность торца оси трубы, что важно для качественной сварки или нарезки резьбы.

При подрезке труб из нержавеющей стали используют инструмент с острой заточкой и полированными канавками для легкого отвода вязкой стружки. Внутренние заусенцы, которые образуются после прохода резца, удаляют с помощью фасочных инструментов или зенковок. Специалист следит за тем, чтобы стружка не попадала внутрь трубы, так как ее извлечение из глубоких полостей затруднено. Охлаждение эмульсией под давлением предотвращает перегрев тонкого края и сохраняет свойства защитного покрытия.

Первичную обрезку заготовок после литья или грубой резки пилой выполняют в режиме черновой подрезки с увеличенным припуском. Инструмент должен иметь массивную державку и пластину из прочного твердого сплава, способную выдерживать прерывистое резание. Токарь настраивает небольшую глубину врезания и малую подачу, чтобы первый контакт с выступами металла не привел к сколу кромки.

Снятие неровностей проводят за несколько последовательных проходов, пока поверхность не станет полностью плоской. Подобная подготовка базы необходима для всех последующих операций токарного цикла. Очистка торца от окалины защищает подшипники шпинделя от абразивной пыли.

Если край заготовки имеет значительный скос, заготовку выставляют в патроне с учетом максимального вылета самого длинного участка. Скорость вращения при черновой обработке снижают для уменьшения вибраций, вызванных дисбалансом массы. Когда основная неровность удалена, переходят к получистовым проходам для выравнивания шероховатости. Необходимо контролировать звук работы станка, так как ритмичные удары указывают на неравномерность нагрузки.
