Снятие фаски

Итоговую цену формируют на основе толщины стенки металла и общей протяженности шва, который нужно подготовить. Когда работают с листами толщиной более 20 мм, объем удаляемого материала возрастает, поэтому трудоемкость процесса увеличивается. Если заказчик требует создать сложный профиль типа J-образной или Х-образной кромки, применяют повышающий коэффициент из-за необходимости нескольких проходов инструмента.

Стоимость также зависит от марки сплава, так как высокопрочные и нержавеющие стали вызывают быстрый износ фрез и требуют снижения скорости подачи. При заказе обработки больших партий однотипных заготовок предприятия часто предоставляют скидки, которые позволяют снизить затраты на единицу продукции.

Отдельно учитывают вес и габариты деталей, потому что перемещение массивных балок или труб требует использования кранового оборудования. Когда выполняют работу на мобильных фаскоснимателях прямо на объекте, в смету включают затраты на доставку техники и развертывание рабочего места. Если металл имеет следы сильной коррозии или остатки старой краски, проводят предварительную очистку поверхности, которая оплачивается дополнительно.

V-образный скос имеет прямолинейный контур и образует воронку, которая расширяется к верхней части стыка двух деталей. Такую форму выбирают для большинства стандартных задач, когда толщина металла не превышает 25 мм. Чтобы выполнить подобную разделку, используют конические фрезы или газовые резаки, которые устанавливают под нужным углом.

J-образная фаска, которую часто называют криволинейной или "рюмочной", имеет вогнутый профиль с небольшим радиусом в основании. Она позволяет значительно уменьшить объем наплавляемого металла при сварке толстостенных конструкций, потому что нижняя часть шва становится шире, а верхняя - уже.

Такую сложную форму создают только механическим способом на специальных фрезерных станках или торцепритирочных машинах. Когда используют J-образный профиль, сварочная дуга легче проникает в корень шва, что гарантирует стопроцентный провар всей толщины заготовки. Технологию применяют при изготовлении сосудов высокого давления и ответственных узлов в атомной энергетике.

Выбор между этими типами разделки зависит от требований проекта к прочности соединения и возможностей оборудования. Хотя подготовка криволинейной кромки стоит дороже, она окупается за счет высокой скорости последующей сварки и высокого качества готового изделия.

Плазменную резку применяют для быстрого снятия фаски на листах из нержавеющей стали и алюминиевых сплавов, которые невозможно обработать кислородом. Струя плазмы имеет температуру до +30000℃, поэтому мгновенно плавит металл и выдувает его из зоны реза.

Метод обеспечивает очень высокую производительность, когда нужно обработать километры кромки в сжатые сроки. Современные портальные машины с поворотными головками позволяют нарезать фаски под любым углом прямо в процессе раскроя листа. Благодаря этому исключают лишние операции по перемещению заготовок между разными станками.

Однако плазменная технология создает небольшую зону термического влияния, где структура металла может незначительно измениться. Если техническое задание запрещает перегрев кромки, после плазмы выполняют легкую шлифовку для удаления закаленного слоя. Точность такого реза составляет около 1-2 мм, что вполне достаточно для большинства строительных металлоконструкций. Плазморез эффективно справляется с металлом толщиной до 50 мм, сохраняя при этом приемлемую чистоту поверхности.

Работа с нержавеющей сталью требует применения инструмента из твердых сплавов с особым покрытием, которое выдерживает высокие температуры. Когда снимают фаску с таких труб, используют только механический способ, чтобы сохранить коррозионную стойкость материала. При термическом воздействии в зоне шва могут выгорать легирующие элементы, что приведет к появлению ржавчины в будущем.

Работы выполняют на низких оборотах с обязательной подачей охлаждающей жидкости, которая предотвращает наклеп и деформацию тонких стенок. Инструмент должен быть идеально острым, чтобы он срезал металл, а не вминал его внутрь трубы.

Особое внимание уделяют чистоте поверхности, потому что остатки обычной углеродистой стали на кромках нержавейки вызовут контактную коррозию. Для обработки применяют только те абразивы и фрезы, которые ранее не контактировали с черным металлом. Когда создают фаску под аргонодуговую сварку, добиваются идеальной гладкости и отсутствия заусенцев. Часто на нержавеющих трубах делают внутреннюю фаску, чтобы убрать острые края и обеспечить плавный поток жидкости внутри системы.

Притупление представляет собой узкий плоский участок на самом краю фаски, который не подвергают скосу. Его ширина обычно составляет от 1 до 3 мм - в зависимости от толщины металла и выбранного метода сварки.

Эта площадка нужна для того, чтобы предотвратить прожог металла при прохождении первого корневого шва. Если сделать кромку острой как нож, сварочная дуга мгновенно расплавит ее и жидкий металл просто вытечет внутрь трубы или бака. Правильно сформированное притупление удерживает сварочную ванну и позволяет сформировать аккуратный обратный валик шва.

Кроме того, плоский участок помогает точно совместить две детали между собой перед началом работ. Когда сборщик стыкует трубы, он опирается на эти поверхности, что исключает перекосы и смещение осей. На станках с ЧПУ размер притупления выдерживают с точностью до 0.1 мм по всему периметру заготовки. Если в процессе сварки используют автоматические головки, равномерность этой площадки становится главным условием для получения стабильного результата. Когда фаску снимают вручную, за этим параметром следят с помощью специальных шаблонов.

Для обработки кромок в полевых условиях используют переносные фаскосниматели, которые фиксируют непосредственно на трубе или листе. Мобильные агрегаты оснащают электрическим или пневматическим приводом, что позволяет работать даже в местах с ограниченным доступом.

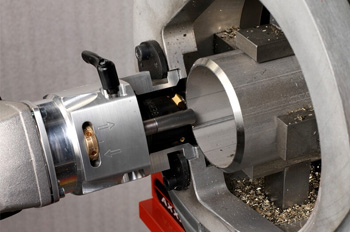

Когда нужно подготовить торец трубы, инструмент закрепляют внутри отверстия с помощью разжимных кулачков. Вращающаяся головка с резцами плавно снимает слой металла, создавая фаску заданного угла и размера. Такой метод исключает необходимость транспортировки тяжелых узлов в цех, что значительно сокращает время проведения ремонта.

Для работы с листовым прокатом применяют ручные кромочные фрезеры, которые перемещают вдоль края заготовки. Они имеют небольшие ролики, которые катятся по поверхности металла и обеспечивают стабильный угол реза. Если доступ к кромке сильно затруднен, используют компактные шлифовальные машины с коническими насадками. Хотя ручная обработка уступает станочной в производительности, она позволяет добиться нужной геометрии стыка прямо на месте монтажа. Использование портативного оборудования гарантирует высокое качество подготовки под сварку даже на высотных объектах или в подземных коммуникациях.

Ширина и угол наклона фаски напрямую определяют объем пространства, которое необходимо заполнить расплавленным металлом. Когда угол скоса увеличивают с 30 до 45 градусов, площадь сечения разделки возрастает почти в 1.5 раза. Это приводит к пропорциональному росту расхода сварочной проволоки, электродов и защитного газа.

Для толстостенных деталей стараются выбирать минимально допустимые углы, чтобы сократить количество проходов сварочной горелки. Специалисты всегда ищут баланс между удобством доступа к корню шва и общей массой наплавленного материала.

Если фаска сделана слишком широкой, время на выполнение одного стыка увеличивается, что замедляет весь производственный процесс. При избыточном заполнении шва также возрастают внутренние напряжения в металле, которые могут привести к деформации всей конструкции. Когда используют узкощелевую разделку кромки, расход материалов снижают до минимума, но это требует высокой квалификации сварщика. Точное соблюдение геометрических размеров фаски позволяет заранее рассчитать нужное количество расходных материалов с погрешностью до 5%.

Для листов толщиной 3-8 мм применяют специализированные роликовые кромкорезы или высокоскоростные фрезеры. Обычные тяжелые агрегаты могут погнуть тонкий металл или вызвать его вибрацию, что испортит качество реза. Роликовые машины работают по принципу ножниц: они не снимают стружку, а скалывают край металла под определенным углом.

Этот метод отличается высокой скоростью и отсутствием нагрева заготовки, что важно для сохранения геометрии тонких деталей. После такой обработки край получается чистым и сразу готовым к стыковке без дополнительной шлифовки.

Если требуется идеальная точность на мелких деталях, используют стационарные фрезерные станки с вакуумными прижимами. Они надежно фиксируют лист по всей плоскости, исключая его смещение во время движения инструмента. Когда на тонком металле нужно создать фаску сложной формы, применяют лазерную резку с отклоняемой головкой. Лазер позволяет получать очень тонкие и аккуратные скосы, которые невозможно сделать механическим путем. Выбор инструмента зависит от типа металла и требований к эстетическому виду готового изделия.

Газокислородная резка основана на сгорании металла в струе чистого кислорода, что неизбежно ведет к образованию слоя окалины на поверхности. Эта корка состоит из окислов железа и имеет высокую твердость, которая мешает качественному сплавлению при сварке.

Если не удалить этот слой, в структуре шва могут появиться раковины и шлаковые включения. Кроме того, газовая горелка создает наплывы металла в нижней части реза, которые нарушают геометрию стыка. Чтобы убрать эти дефекты, используют угловые шлифовальные машины с лепестковыми кругами или стационарные зачистные станки.

Еще одной проблемой термического метода становится изменение химического состава стали в зоне нагрева. Высокая температура вызывает выгорание углерода и других элементов, что делает металл на кромке более хрупким. Шлифовка позволяет снять этот измененный слой толщиной 0.5-1.5 мм и добраться до материала с исходными свойствами. Когда готовят ответственные конструкции под ультразвуковой контроль, механическая очистка после газовой резки становится обязательным этапом. Только так можно гарантировать, что сварочный шов получится однородным и выдержит расчетные нагрузки.

Угол скоса определяют исходя из взаимного расположения деталей и требуемой глубины провара шва. Если соединяют две плиты под углом 90 градусов, фаску могут снимать только на одной из них или на обеих сразу.

Для тавровых соединений часто выбирают асимметричную разделку, когда на одной детали угол составляет 45 градусов, а на другой - всего 15. Это позволяет направить энергию дуги точно в угол стыка и обеспечить надежное сцепление металла. Параметры всегда указывают в технологической карте, которую разрабатывают инженеры на основе прочностных расчетов.

Когда детали имеют разную толщину, угол фаски делают более пологим на толстой заготовке, чтобы обеспечить плавный переход напряжений. Это исключает концентрацию механических усилий в одной точке и повышает долговечность узла при вибрационных нагрузках. Для трубных соединений с переменным диаметром используют специальные шаблоны, которые помогают выдержать нужный угол по всей окружности. В современных программах для станков с ЧПУ можно задать переменный угол скоса, который будет плавно меняться вдоль линии реза.

Снятие фаски напрямую не защищает металл от окисления, но создает условия для формирования качественного и плотного шва. Когда кромки подготовлены правильно, расплавленный металл заполняет всё пространство без образования скрытых пор и микротрещин. Именно в таких пустотах обычно скапливается влага и агрессивные вещества, которые вызывают точечную коррозию изнутри.

Гладкая и ровная поверхность шва, которую получают благодаря хорошей фаске, легче поддается окраске или оцинковке. Защитные составы ложатся на такой стык ровным слоем без пропусков и подтеков. Кроме того, механическая обработка кромки удаляет поверхностные загрязнения и жировую пленку, которые мешают адгезии покрытия. Когда выполняют сварку без фаски на толстом металле, шов получается выпуклым и неровным, что затрудняет его последующую герметизацию.

Наличие фаски позволяет сделать поверхность стыка почти плоской, что идеально подходит для нанесения антикоррозионной изоляции на трубопроводы. Таким образом, качественная подготовка кромки становится первым и очень важным этапом в обеспечении долговечности всей металлической конструкции. Надежный провар и отсутствие дефектов гарантируют, что ржавчина не разрушит соединение в течение многих лет эксплуатации.

Тепловое воздействие при резке фаски вызывает расширение металла, что часто приводит к выгибанию длинных листов или короблению тонких стенок труб. Чтобы минимизировать эти негативные эффекты, применяют технологию прерывистого реза или работают одновременно несколькими резаками.

Когда нагрев распределяют равномерно по обеим сторонам заготовки, внутренние напряжения компенсируют друг друга. Также используют жесткую фиксацию деталей в специальных кондукторах, которые удерживают сталь в нужном положении до полного остывания. Предварительный подогрев всей зоны обработки до +150℃ также помогает снизить температурный градиент и риск появления трещин.

Скорость перемещения горелки играет важную роль: чем быстрее проходит пламя, тем меньше тепла поглощает основной массив металла. Если толщина позволяет, выбирают плазменную резку вместо газовой, так как она имеет более концентрированный луч и узкую зону нагрева. После завершения процесса детали оставляют на ровной поверхности до естественного охлаждения, избегая резкого обдува холодным воздухом.

При очень жестких требованиях к геометрии заготовки фаску снимают только механическим способом на фрезерном оборудовании. Это полностью исключает температурное влияние и гарантирует идеальную плоскостность деталей любой длины.

Внутреннюю фаску нарезают для того, чтобы обеспечить точное центрирование двух труб перед сваркой и убрать острый облой после отрезания. Когда стенки труб имеют разную толщину или небольшую эллипсность, внутренняя обработка позволяет выровнять внутренние диаметры стыкуемых элементов. Это создает плавный переход для транспортируемой среды и исключает возникновение турбулентных потоков или застойных зон.

В системах высокого давления отсутствие ступенек на внутренней поверхности шва значительно снижает риск эрозионного износа металла. Также это требование становится обязательным при монтаже пищевых и фармацевтических трубопроводов, где важна идеальная чистота каналов.

Для выполнения этой операции используют специальные расточные головки, которые заводят внутрь трубы на небольшую глубину. Угол внутренней фаски обычно составляет от 10 до 15 градусов, что достаточно для качественной стыковки подкладочных колец. Когда трубы соединяют методом орбитальной сварки, внутренняя разделка помогает сформировать безупречный обратный валик без лишних наплывов. Механический способ обработки гарантирует отсутствие окалины и заусенцев, которые могли бы попасть в фильтры или насосное оборудование при запуске системы.
