Обточка и расточка цилиндрических поверхностей

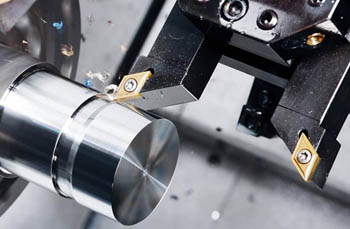

Наружную обточку применяют для удаления слоев металла с внешней стороны заготовки, чтобы придать детали нужный диаметр вала или втулки. Режущий инструмент при этом находится в открытой зоне, поэтому оператор легко контролирует сход стружки и подачу охлаждающей жидкости.

При такой обработке используют массивные резцы с коротким вылетом, что гарантирует высокую жесткость системы и отсутствие вибраций. Основная нагрузка ложится на станину станка, а точность размеров проверяют штангенциркулем или микрометром без снятия изделия со шпинделя. Качественная наружная отделка создает базу для всех последующих этапов изготовления сложного механизма.

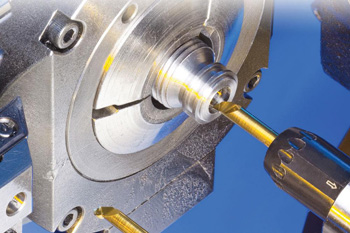

Расточка направлена на увеличение диаметра уже имеющегося отверстия и исправление его геометрических дефектов. Инструмент в этом случае работает внутри закрытой полости, где обзор сильно ограничен и затруднен отвод тепла. Расточные резцы имеют длинную и тонкую оправку, которая склонна к прогибам и автоколебаниям под действием сил резания. Внутренняя обработка обеспечивает идеальную соосность отверстия относительно наружных поверхностей вращения.

Появление характерного визга и «дроби» на поверхности металла свидетельствует о недостаточной жесткости расточной оправки. Чтобы стабилизировать процесс, выбирают резцы с максимально возможным диаметром стержня, который только может пройти в отверстие. Специалист старается свести вылет инструмента из резцедержателя к минимуму, так как каждый лишний сантиметр длины увеличивает амплитуду колебаний.

Применение специальных антивибрационных борштанг со встроенными демпферами эффективно поглощает энергию ударов в зоне резания. Такие оправки часто изготавливают из тяжелых вольфрамовых сплавов, которые обладают повышенным модулем упругости и гасят резонансные частоты шпинделя.

Изменение геометрии заточки также помогает снизить уровень паразитных вибраций при обработке цилиндра. Резцы с большим радиусом при вершине увеличивают радиальную силу отжима, поэтому для тонких работ выбирают острые кромки с малым закруглением. Скорость вращения шпинделя при возникновении гула либо снижают, либо значительно увеличивают для ухода из зоны резонанса.

Создание первичного отверстия выполняют сверлом, диаметр которого должен быть на 2–4 мм меньше итогового размера расточки. Такой запас металла называют припуском, и он необходим для полного удаления всех неровностей и уводов оси после сверления. Если сделать отверстие слишком широким, расточной резец не сможет снять полноценную стружку, что приведет к его скольжению и быстрому затуплению кромки. Слишком малый диаметр канала заставит проводить несколько лишних проходов, увеличивая время цикла и расход электроэнергии.

Токарь центрирует заготовку в патроне с точностью до 0.05 мм, чтобы нагрузка на инструмент при первом врезании распределялась равномерно. Глубина сверления должна превышать проектную длину расточки на 5–10 мм, если конструкция предполагает наличие глухого отверстия. Свободное пространство на дне служит для безопасного выхода резца и предотвращает его удар в торец металла.

Стенки после сверла имеют грубую шероховатость и часто отклоняются от оси вращения, поэтому расточка исправляет эти огрехи. При работе с литыми деталями сверление заменяют зенкерованием для удаления твердой корки и песка.

Изготовление деталей с несколькими цилиндрическими переходами за один зажим - стандарт профессиональной токарной обработки. Такой подход гарантирует идеальную соосность всех участков вала, так как база детали остается неизменной на протяжении всего цикла.

Процесс начинают с обточки самого большого диаметра, постепенно переходя к более мелким ступеням по направлению к задней бабке. Мастер программирует или вручную выставляет упоры для каждого уступа, соблюдая линейные размеры с точностью до 0.02 мм. Использование проходных упорных резцов позволяет одновременно формировать и цилиндрическую поверхность, и плоский торец ступени.

При обработке длинных ступенчатых изделий обязательно применяют задний центр для исключения отжима заготовки под давлением резца. Когда перепад диаметров велик, учитывают изменение скоростей резания и корректируют обороты шпинделя для сохранения чистоты металла. На станках с ЧПУ инструмент меняется автоматически в соответствии с программой, что исключает ошибки позиционирования.

Состояние режущей кромки напрямую определяет микрорельеф поверхности и отсутствие на ней микроскопических дефектов. При использовании затупленного или сколотого резца металл не срезается чисто, а сминается и вырывается кусками, что резко повышает параметр Ra.

Специалист доводит лезвия на алмазных кругах до зеркального состояния, чтобы исключить появление рисок и задиров на цилиндре. Даже незначительный нарост из микрочастиц сплава на вершине инструмента портит гладкость зеркала детали. Применение СОЖ предотвращает приваривание стружки к кромке и способствует получению однородного блеска.

Для финишных проходов выбирают инструменты с полированной передней поверхностью, которая облегчает сход материала. Любая царапина на державке или загрязнение в резцедержателе могут вызвать перекос, который отразится на качестве отделки. Проверка остроты под лупой перед началом чистовой расточки позволяет вовремя заметить износ. При работе с мягкими алюминиевыми сплавами чистота инструмента обязательна, так как вязкий металл мгновенно забивает канавки.

Обработка чугунных заготовок характеризуется образованием мелкой стружки в виде пыли и крошки, которая обладает высокой абразивной способностью. Процесс ведут преимущественно сухим способом, так как применение эмульсии превращает отходы резания в вязкую массу, забивающую механизмы станка. Исключение делают только для специальных масляных туманов, которые не дают пыли разлетаться по цеху.

Резцы для чугуна оснащают пластинами из твердого сплава группы ВК, которые отличаются повышенной износостойкостью. Высокая хрупкость материала облегчает растачивание, но требует осторожности при выходе инструмента для предотвращения сколов на кромках.

Литые чугунные корпуса часто содержат скрытые раковины и песочные включения, которые создают ударные нагрузки на шпиндель. Мастер настраивает жесткое крепление и использует пониженные скорости подачи для компенсации неоднородности структуры. Глубина расточки за один проход может достигать 5 мм, что значительно сокращает время черновой подготовки.

Строгое соблюдение соосности инструмента и вращающейся заготовки исключает появление конусности и искажений формы отверстия. Если державка резца установлена под углом, силы резания распределяются неравномерно, что вызывает отжим головки в сторону. В результате диаметр в глубине отверстия будет отличаться от размера на входе, что сделает деталь непригодной для сборки.

Для выверки положения суппорта перед началом ответственных работ токарь использует прецизионные индикаторы. На станках с ЧПУ параллельность хода контролирует электроника, но физическая установка инструмента в блоке требует ручного контроля.

Смещение вершины резца выше или ниже центра оси также ведет к браку, так как меняются фактические углы резания. Инструмент начинает тереться задней поверхностью о металл, вызывая перегрев и задиры на стенках. При расточке цилиндрических поверхностей параллельность хода салазок направляющим станины определяет прямолинейность образующей линии. Регулярная проверка зазоров в суппорте предотвращает появление люфтов, которые нарушают заданную траекторию.

Использование задней бабки необходимо для создания второй точки опоры при обработке заготовок, длина которых превышает диаметр в 3-4 раза. Деталь зажимают в патроне и поджимают вращающимся центром с противоположного торца, что исключает прогиб металла под собственным весом.

Такая фиксация значительно повышает жесткость всей системы и позволяет работать на повышенных режимах подачи. Без поддержки свободного конца вал начнет вибрировать и отгибаться от резца, что приведет к появлению «бочкообразности» и браку по геометрии. Усилие поджима настраивают так, чтобы надежно удерживать деталь без создания лишних напряжений в подшипниках.

В процессе длительной работы металл нагревается и удлиняется, поэтому мастер периодически корректирует вылет пиноли задней бабки. Современные станки оснащают центрами с подпружиненной конструкцией, которые автоматически компенсируют тепловое расширение. Точность совпадения центров шпинделя и задней бабки проверяют перед началом смены для исключения конусности при обточке.

Проверку размеров выполняют с помощью нутромеров с индикаторной головкой или прецизионных штангенциркулей после каждой чистовой проходки. Для получения достоверных цифр шпиндель полностью останавливают, а инструмент отводят в сторону для обеспечения доступа к полости.

Замеры проводят в нескольких сечениях по длине отверстия и в двух взаимно перпендикулярных плоскостях для обнаружения овальности. Если реальный диаметр меньше проектного на 0.05 мм, мастер делает финальный тонкий проход с микроскопической подачей. Очистка стенок от стружки и остатков масла гарантирует точность показаний прибора до 0.01 мм.

На серийных производствах используют калиброванные пробки «проход-непроход», которые позволяют быстро оценить годность детали. Если проходная сторона калибра входит в отверстие плавно, а непроходная застревает, значит, допуск соблюден. Применение цифровых измерительных систем на станках с ЧПУ позволяет контролировать перемещение резца в реальном времени. Тем не менее физический замер заготовки остается обязательным для подтверждения отсутствия износа инструмента.

Нержавеющие сплавы обладают высокой вязкостью и склонностью к мгновенному упрочнению (наклепу) в зоне контакта с инструментом. Если резец будет проскальзывать по поверхности без снятия стружки, структура металла станет тверже самого лезвия, поэтому при обточке нержавейки используют постоянную подачу и острые инструменты с положительными углами заточки.

Скорость резания устанавливают ниже, чем для обычных сталей, чтобы предотвратить перегрев и приваривание материала к режущей кромке. Обильное охлаждение под высоким давлением эффективно отводит тепло от зоны реза и облегчает процесс формирования стружки.

Вязкий металл часто образует длинную сливную стружку, которая может наматываться на патрон и царапать готовую поверхность цилиндра. Мастер выбирает пластины со специальными стружколомами, которые принудительно дробят отходы на мелкие сегменты. Подбор марки твердого сплава (например, с содержанием кобальта) увеличивает ресурс инструмента при работе с нержавеющим прокатом. Если поверхность получается матовой или рваной, увеличивают глубину резания для прохода под слоем наклепа.

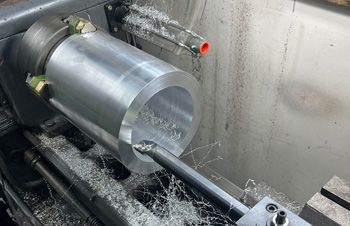

Создание идеально плоской и перпендикулярной торцевой поверхности - первый этап подготовки базы для глубокой расточки отверстий. Если торец детали имеет наклон или неровности после заготовки, инструмент при врезании будет испытывать боковые удары. Это приведет к уводу оси отверстия в сторону и появлению значительной несоосности с наружным диаметром.

Подрезка торца подрезным резцом создает ровную площадку для точного захода сверла и зенкера. Специалист проверяет отсутствие биения торцевой плоскости с помощью индикатора, добиваясь нулевых отклонений на всей площади среза.

Ровный торец также служит базой для измерения общей длины детали и глубины внутренних уступов при расточке. При фиксации в патроне деталь часто прижимают торцом к упорам, поэтому его качество определяет стабильность положения заготовки под нагрузкой. После обточки цилиндрической поверхности часто проводят повторную чистовую подрезку для удаления мелких заусенцев на краях.
