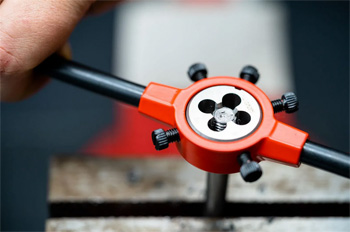

Нарезание резьбы

Треугольная или метрическая резьба имеет вершину с углом 60° и предназначается для создания неподвижных разъемных соединений. Такая геометрия витка обеспечивает значительную силу трения, которая препятствует самопроизвольному раскручиванию гайки под воздействием вибраций.

Трапецеидальный профиль имеет форму равнобокой трапеции с углом 30° и служит для преобразования вращательного движения в прямолинейное. Резьба этого типа выдерживает колоссальные осевые нагрузки и обладает высоким коэффициентом полезного действия, поэтому ее выбирают для ходовых винтов станков и мощных домкратов.

Различие заключается в функциональном назначении: треугольник фиксирует детали, а трапеция позволяет узлам перемещаться в пространстве. При токарной обработке для каждого типа выбирают специфические резцы с соответствующим углом заточки.

Выбор профиля влияет на износостойкость соединения и удобство его обслуживания. Метрические витки легче переносят загрязнения, так как их форма способствует естественному удалению мелкой пыли при затяжке. Трапецеидальные пары требуют регулярной подачи густой смазки, потому что между витками возникает интенсивное скольжение под давлением.

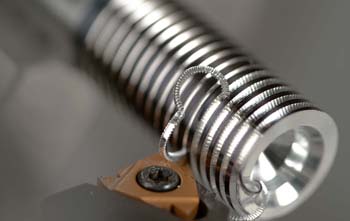

Создание нескольких параллельных витков требует жесткой синхронизации вращения шпинделя и продольного перемещения суппорта. Сначала резец проходит по всей длине заготовки и формирует первую канавку на заданную глубину. Затем мастер делит окружность детали на равные части и смещает точку начала резания на соответствующий угол.

Для этого используют метод поворота заготовки в патроне или функцию деления через сменные шестерни гитары станка. Каждую новую нитку прорезают отдельно, при этом важно выдерживать идентичность всех параметров профиля. Эта технология позволяет в 2-3 раза увеличить ход гайки за один оборот винта. Многозаходная резьба незаменима в механизмах быстрого позиционирования, где требуется высокая скорость осевого сдвига.

Применение станков с ЧПУ значительно упрощает эту задачу, так как электроника контролирует фазу вращения вала с точностью до доли градуса. Программа автоматически рассчитывает моменты врезания для каждого захода, что исключает ошибки из-за человеческого фактора. Когда работают с вязкими материалами, применяют поочередную обработку всех витков для равномерного распределения тепловых нагрузок.

Обработка труб с защитным слоем цинка сопряжена с риском повреждения антикоррозийного покрытия в зоне резания. Когда резец проникает в металл, он полностью удаляет цинк, обнажая стальную основу, которая становится уязвимой для ржавчины.

Специалист настраивает оборудование таким образом, чтобы зона термического влияния оставалась минимальной и не вызывала отслоения покрытия на соседних участках. Применение острых резцов из быстрорежущей стали обеспечивает чистый срез без задиров и заусенцев. После завершения механической операции открытую резьбу обязательно обрабатывают специальными консервирующими составами или холодным цинком. Это восстанавливает защитный барьер и продлевает срок службы трубного соединения в условиях высокой влажности.

Важно учитывать, что цинк имеет более низкую температуру плавления, поэтому при высоких скоростях он может налипать на режущую кромку. Такой эффект портит шероховатость поверхности и ведет к искажению профиля витков. Специалисты используют смазочно-охлаждающие жидкости на масляной основе для снижения трения и предотвращения приваривания частиц.

Фиксация полых заготовок с малой толщиной стенки требует использования специальных зажимных приспособлений, которые распределяют давление равномерно по всей окружности. Обычные трехкулачковые патроны создают точечные нагрузки, из-за чего круглая труба легко превращается в треугольник или овал.

Чтобы этого не случилось, применяют цанговые зажимы или разрезные втулки, которые охватывают деталь по всей площади контакта. Токарь настраивает усилие прижима таким образом, чтобы заготовка не проворачивалась при резании, но и не получала вмятин. Когда работают с трубами большого диаметра, внутрь часто вставляют жесткие разжимные оправки для поддержания формы. Подобная схема обеспечивает идеальную соосность резьбы и основного тела детали.

Режимы резания для тонких стенок выбирают максимально мягкими, уменьшая глубину каждого прохода до 0.1-0.2 мм. Слишком сильное давление резца может вызвать вибрацию и «прошивание» металла насквозь, поэтому скорость подачи строго ограничивают. Использование резцов с положительными углами заточки снижает сопротивление материала и облегчает сход стружки. Охлаждение в этом случае играет роль стабилизатора размеров, так как тонкий металл мгновенно нагревается и расширяется.

При обработке валов и труб, длина которых значительно превышает их диаметр, возникает риск прогиба металла под действием собственного веса и сил резания. Деформация приводит к возникновению сильных вибраций, которые портят чистоту резьбы и ломают твердосплавные пластины. Люнет служит дополнительной опорой, которая удерживает заготовку в строго горизонтальном положении и гасит паразитные колебания.

Подвижные люнеты крепят на каретке суппорта, поэтому они перемещаются вслед за резцом и поддерживают деталь непосредственно в зоне контакта. Неподвижные опоры устанавливают на направляющие станины для фиксации свободного конца длинной трубы. Настройка кулачков люнета обеспечивает надежную поддержку без повреждения поверхности металла.

Наконечники кулачков изготавливают из бронзы или чугуна и обильно смазывают маслом для исключения задиров при вращении. Мастер контролирует усилие зажима, чтобы не допустить перегрева заготовки в месте контакта с опорой. Использование люнетов позволяет нарезать резьбу на деталях длиной 3-5 м с сохранением паспортной точности шага. Без этого приспособления резец будет «отжимать» от заготовки, из-за чего диаметр резьбы станет неравномерным по всей длине.

Конический профиль витков (NPT или BSPT) обеспечивает исключительную герметичность стыков без применения дополнительных прокладок при высоких давлениях. При навинчивании гайки или муфты диаметры сопрягаемых деталей планомерно сближаются, что приводит к плотному заклиниванию гребней во впадинах. В результате возникает контакт по всей площади поверхности металла, который надежно блокирует утечку жидкостей и газов.

Такая резьба обладает способностью самогерметизации, так как сила затяжки деформирует микронеровности и создает монолитное соединение. Конические пары выбирают для монтажа газопроводов, гидравлических систем и топливных магистралей.

Нарезание конуса на токарном станке требует использования копировальной линейки или одновременного перемещения суппорта по двум осям. Точность угла уклона имеет решающее значение, потому что малейшее отклонение не позволит добиться плотного прилегания на всей длине. Мастер контролирует параметры по специальным коническим калибрам-кольцам, фиксируя момент достижения контрольной плоскости. Использование СОЖ с антикоррозийными присадками предотвращает окисление зеркала резьбы сразу после обработки.

Обработка нержавеющих сплавов требует использования низких скоростей вращения и постоянной подачи инструмента для исключения эффекта наклепа. Этот металл мгновенно упрочняется при малейшем трении без снятия стружки, поэтому резец должен внедряться в материал уверенно и непрерывно.

Для нарезания резьбы выбирают пластины из твердых сплавов с добавлением кобальта, которые обладают повышенной красностойкостью. Углы заточки делают острыми, а переднюю поверхность лезвия полируют для облегчения схода вязкой стружки. Ошибка в выборе режима приводит к быстрому выходу из строя дорогой оснастки и появлению рваных краев на витках.

Обработку ведут с обильным применением активных масел или эмульсий, содержащих серу и хлор для предотвращения задиров. Жидкость поглощает избыточное тепло, которое нержавеющая сталь отводит крайне медленно из-за низкой теплопроводности. Контроль износа кромки позволяет вовремя заменить инструмент до того, как он начнет сминать металл вместо резания. Когда работают с глубокой резьбой, количество проходов увеличивают для снижения нагрузки на станок.

Проверка качества выполненных работ включает визуальный осмотр под лупой и использование прецизионных измерительных инструментов. Первичную оценку проводят с помощью резьбовых шаблонов-резьбомеров, которые позволяют быстро подтвердить правильность шага и угла профиля.

Для более точного контроля в заводских условиях применяют калиброванные пробки и кольца «проход-непроход». Если инструмент навинчивается на деталь плавно и без люфтов, параметры укладываются в заданный допуск. Превышение усилия при проверке или неполное закручивание калибра указывает на наличие отклонений по среднему диаметру или по конусности.

На серийных производствах используют инструментальные микроскопы и проекторы, которые выводят увеличенное изображение профиля на экран. Подобный метод позволяет замерить радиус впадины и чистоту боковых сторон витков с точностью до микрона. Контроль глубины резьбы предотвращает ослабление соединения и гарантирует надежность крепежа под нагрузкой.

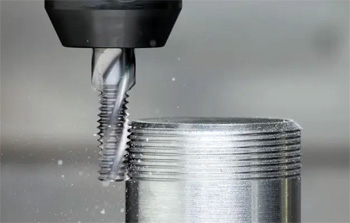

Создание винтового профиля внутри заготовки требует использования специальных расточных резцов или длинных метчиков с усиленным хвостовиком. Главная сложность процесса заключается в ограниченном обзоре зоны резания и трудности отвода стружки из закрытого пространства.

Специалист закрепляет инструмент в жесткой борштанге для минимизации вибраций и отжима при глубоком погружении. Резание на токарном станке проводят за несколько последовательных этапов с постепенным увеличением глубины врезания. Постоянная продувка отверстия сжатым воздухом или подача СОЖ под давлением через каналы в инструменте решает проблему удаления отходов металла. Накопление стружки внутри канала часто ведет к заклиниванию и поломке дорогостоящей оснастки.

Точность внутренней резьбы зависит от правильности предварительного сверления отверстия, диаметр которого подбирают строго по таблицам. Если сделать отверстие слишком узким, нагрузка на резец возрастет, а если широким - профиль витка получится неполным и слабым. Для контроля глубины нарезки, особенно в глухих отверстиях, используют цифровые индикаторы или ограничители хода.

Появление рваных краев и наволакивания металла на резьбе свидетельствует о нарушении режимов резания или использовании затупленного инструмента. Причиной часто становится высокая вязкость материала в сочетании с недостатком смазки в зоне контакта. Когда резец не срезает, а сминает сталь, мелкие частицы привариваются к кромке и начинают царапать зеркало витков. Другой фактор - слишком большая подача за один проход, которая вызывает перегрузку и вибрацию системы.

Для устранения дефекта в первую очередь повышают частоту вращения шпинделя и переходят на использование активных охлаждающих составов. Заточка и доводка режущей части на алмазных кругах обеспечивают легкое отделение стружки.

Использование резцов со специальными покрытиями на основе нитрида алюминия значительно снижает адгезию металла к инструменту. Если задиры появляются на вязких сталях, применяют метод прерывистого резания или меняют геометрию канавок для стружки. Оценка шероховатости поверхности после каждого этапа помогает вовремя заметить начало процесса схватывания.

Обработка трубного проката сечением более 200 мм требует использования тяжелых станков с мощными приводами и массивными патронами. Основная проблема заключается в возникновении огромных сил резания и крутящих моментов, которые стремятся провернуть или сместить заготовку.

Трубы большого диаметра часто имеют значительную кривизну и неравномерную толщину стенки, что затрудняет их центрирование в станке. Токарь вынужден тратить много времени на предварительную выверку биений с помощью индикаторов и крановых систем. Использование специальных люнетов закрытого типа необходимо для гашения вибраций на всей длине массивного пролета.

Процесс нарезки ведут на пониженных оборотах с использованием усиленных резцовых блоков для эффективного отвода тепла. Каждый виток должен иметь идеальный профиль, так как замена бракованной детали такого масштаба обходится крайне дорого. Контроль за состоянием направляющих станка обеспечивает прямолинейность резьбы без «винтовых» искажений. Подача СОЖ должна быть организована мощными насосами для полного охвата всей площади контакта.
