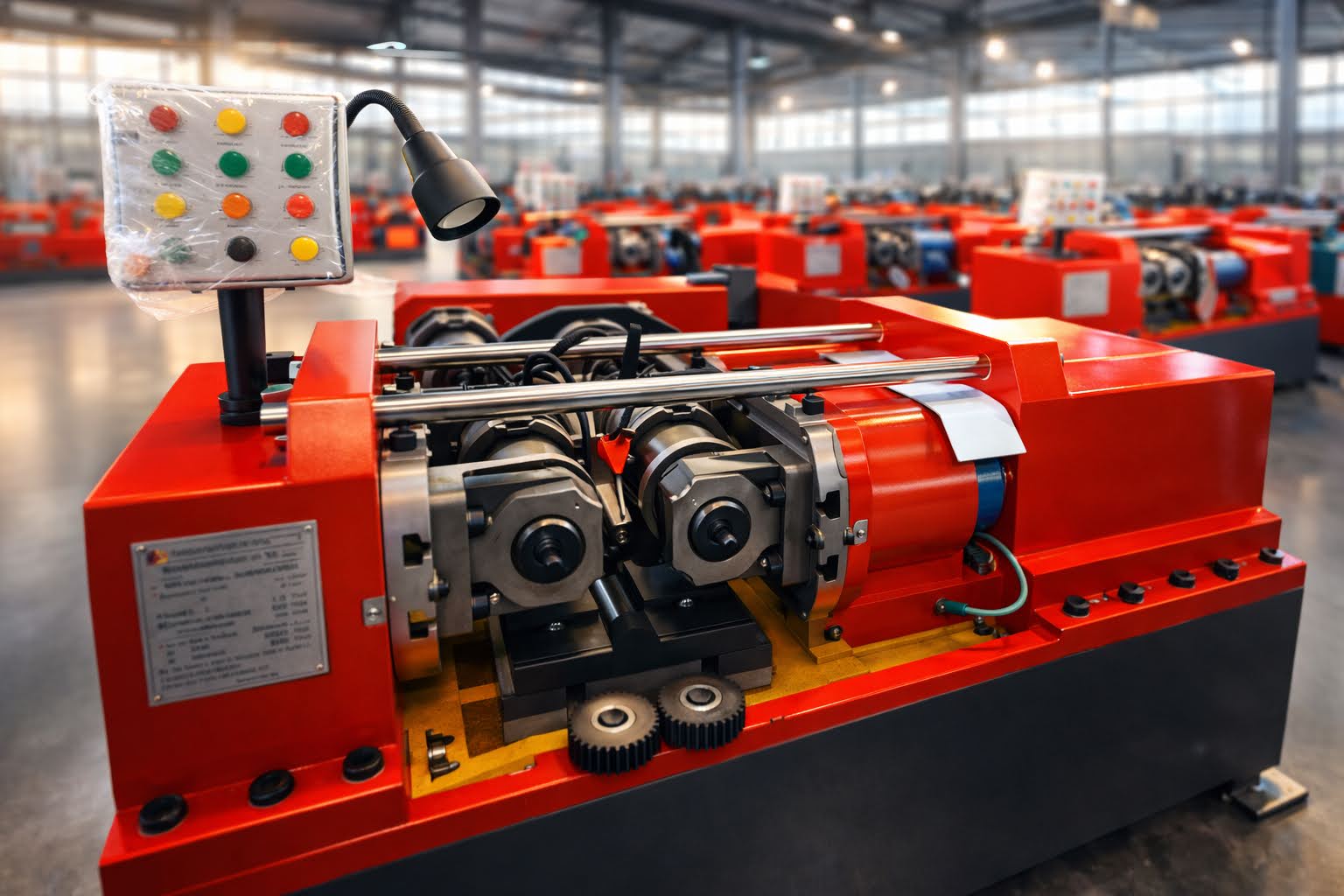

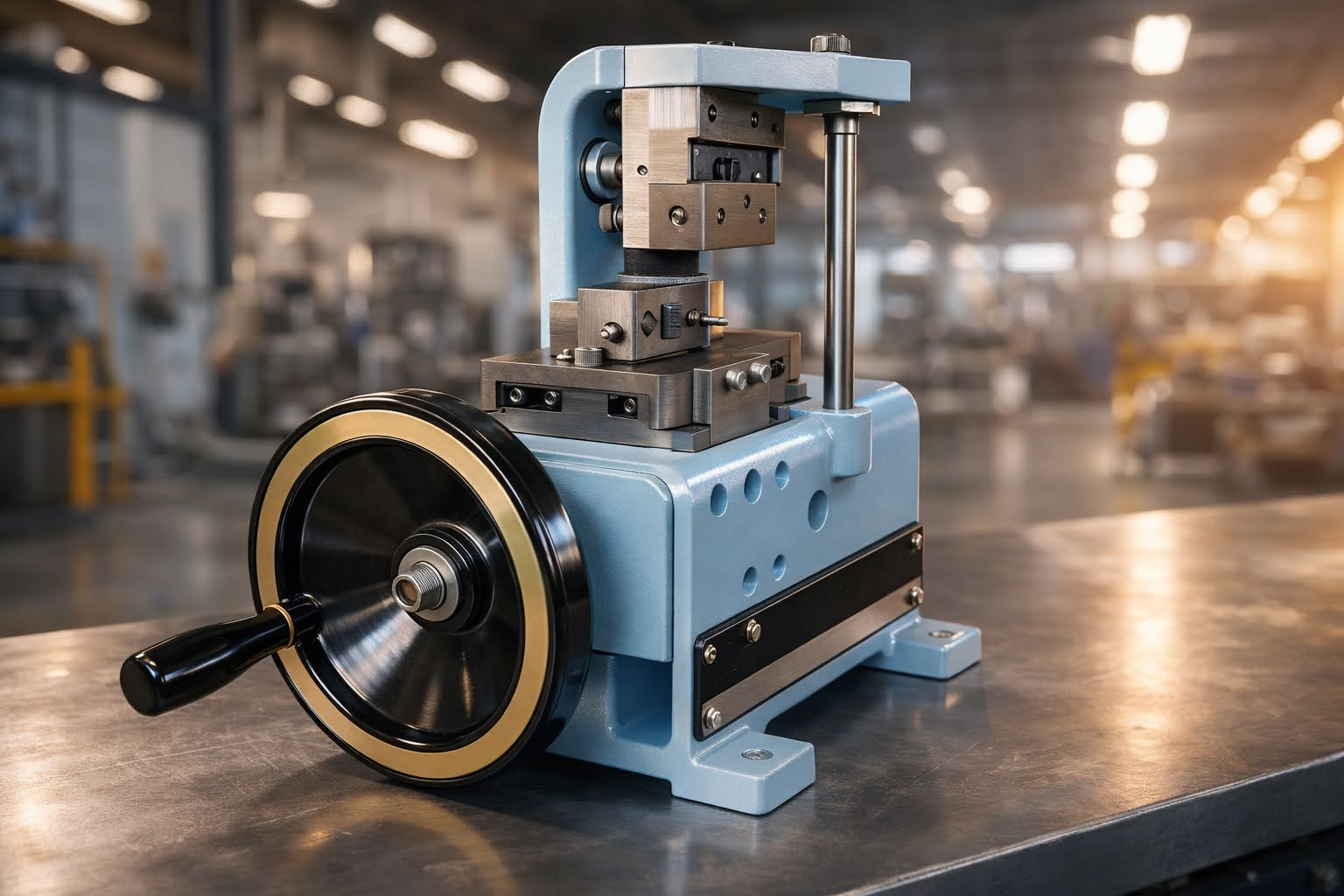

Станки для накатки резьбы

Шпиндельные узлы резьбонакатных станков имеют массивную конструкцию из высокопрочной стали, потому что должны выдерживать огромные радиальные усилия без малейшего прогиба вала. Внутри корпусов устанавливают прецизионные роликовые подшипники с высокой грузоподъемностью, которые обеспечивают точность вращения под нагрузкой в несколько десятков тонн.

Конструкция предусматривает механизмы для тонкой настройки угла наклона осей, когда необходимо компенсировать винтовую линию резьбы при работе методом осевой подачи. Качественная закалка шеек шпинделя предотвращает их быстрый износ и гарантирует сохранение заводских допусков на протяжении многих лет интенсивной эксплуатации. Соединение с главным приводом часто реализуют через мощные карданные валы или зубчатые муфты, чтобы передавать крутящий момент без рывков.

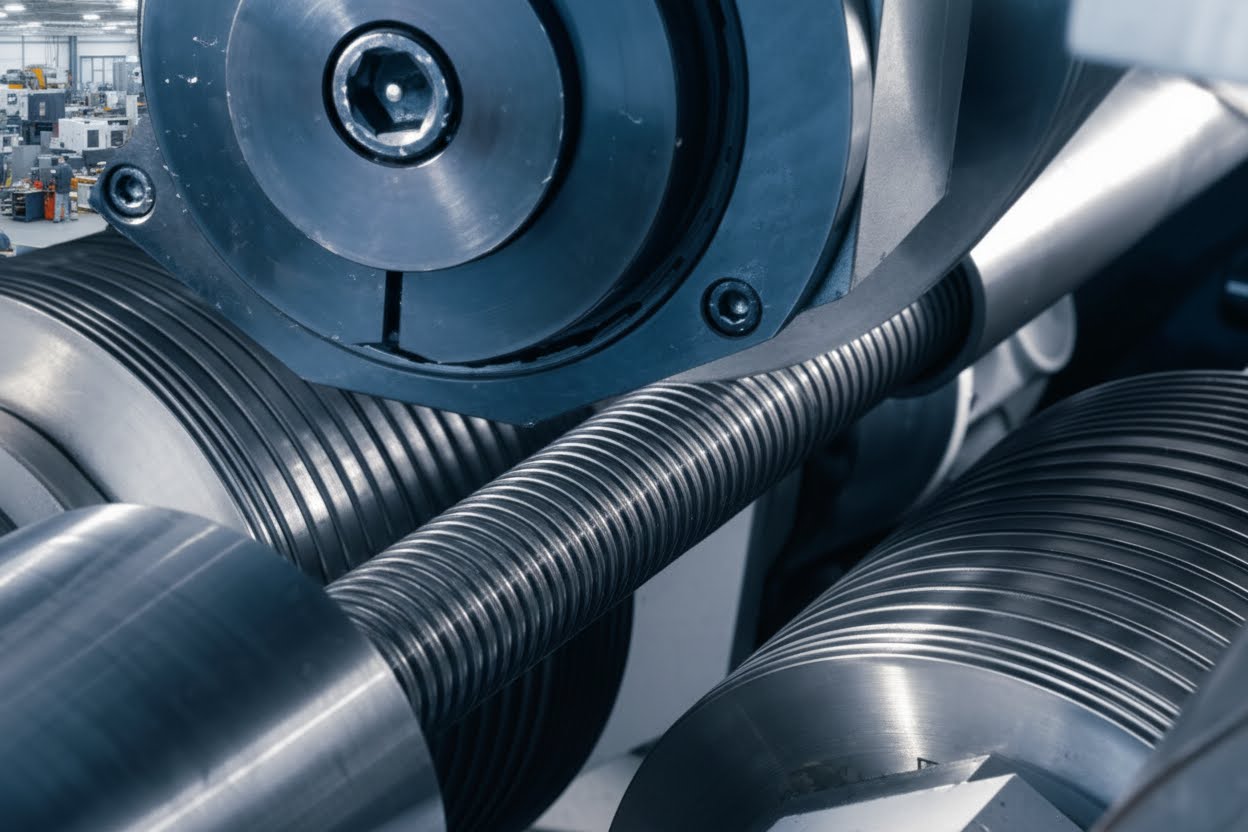

На концах шпинделей располагают посадочные места для резьбонакатных роликов, которые фиксируют с помощью массивных шайб и болтов повышенной прочности. Наличие системы внутреннего охлаждения подшипниковых узлов предотвращает температурное расширение металла, так как оно может нарушить настройки точности межосевого расстояния.

Автоматические системы подачи превращают резьбонакатной станок в высокопроизводительный центр, который может работать без постоянного участия человека. Оборудование оснащают вибробункерами или элеваторными накопителями, где заготовки ориентируют в пространстве и направляют в зону обработки по лоткам.

Использование механических манипуляторов или пневматических толкателей обеспечивает точную установку детали между накатными роликами за доли секунды. Это сокращает время вспомогательного цикла и позволяет обрабатывать до 60-100 единиц продукции в минуту в зависимости от диаметра резьбы. Когда процесс полностью автоматизирован, риск травматизма снижается до минимума.

Контроллеры управления синхронизируют работу подающего устройства с движением суппорта, чтобы ролики начинали сближение строго в момент фиксации детали. Если заготовка застрянет в лотке, оптические датчики мгновенно заблокируют работу станка и предотвратят поломку дорогостоящего накатного инструмента. Наличие магазина большой емкости позволяет загружать металл один раз в несколько часов, что существенно снижает себестоимость готовых изделий.

Станки с плоскими плашками используют для массового производства стандартного крепежа, потому что они обеспечивают самую высокую скорость формирования резьбы. В конструкции применяют две плашки с нанесенным профилем, одна из которых неподвижно закреплена на станине, а вторая совершает возвратно-поступательные движения. Заготовка попадает в зазор между ними и прокатывается по всей длине инструмента под огромным давлением, которое создают мощные кривошипные механизмы.

За один ход подвижного ползуна станок выпускает одну готовую деталь, что позволяет достигать производительности до 300-400 штук в минуту. Метод подходит для изготовления саморезов, шурупов и коротких винтов, где важна минимальная цена каждого изделия.

Жесткая рама станка исключает перекос плашек при контакте с твердым металлом, так как любое смещение приведет к нарушению геометрии витков. Настройку оборудования выполняют путем регулировки зазора между рабочими органами с помощью прецизионных клиньев или винтов. Плоские плашки имеют огромный ресурс и позволяют накатывать резьбу на калиброванной проволоке без предварительной обточки поверхности.

Станина резьбонакатного станка - монолитная отливка из чугуна или высокопрочного сплава, которая служит надежным основанием для всех рабочих узлов. Большая масса конструкции необходима для гашения мощных вибраций и компенсации сил распора, которые возникают при внедрении роликов в стальную заготовку.

Внутреннее пространство рамы заполняют ребрами жесткости, чтобы предотвратить скручивание или деформацию корпуса при работе с максимальными диаметрами резьб. Нижнюю часть станины делают максимально широкой, и она обеспечивает устойчивость оборудования без необходимости возведения сложного фундамента. Хорошие демпфирующие свойства материала предотвращают передачу ударов на электронные компоненты системы управления.

Поверхности, по которым перемещаются подвижные каретки, проходят закалку токами высокой частоты и последующую шлифовку для достижения идеальной параллельности. Это гарантирует плавность хода суппортов под нагрузкой и исключает рывки, которые могут повредить профиль накатываемой резьбы. На станине монтируют мощные упоры и ограничители, которые удерживают шпиндельные блоки в заданном положении с точностью до нескольких микрон.

Регулировка частоты вращения накатных роликов позволяет подбирать оптимальные режимы деформации для разных марок сталей и цветных сплавов. Для твердых и легированных металлов выбирают низкие обороты, чтобы процесс протекал плавно и материал успевал заполнять впадины инструмента без образования трещин.

Если скорость будет слишком высокой, поверхностный слой заготовки может перегреться, и это приведет к снижению прочности витков резьбы. Плавная настройка скорости вращения помогает синхронизировать движение инструмента с подачей металла, что критично при изготовлении многозаходных или нестандартных профилей. Частотные преобразователи поддерживают стабильный крутящий момент даже на самых малых оборотах привода.

Выбор частоты вращения также зависит от диаметра детали, потому что линейная скорость на поверхности контакта должна оставаться в пределах технологических норм. Когда работают с мелкими деталями, обороты увеличивают для повышения производительности станка без потери качества поверхности. В процессе наладки оператор может изменять скорость вращения каждого шпинделя отдельно, чтобы компенсировать разницу в диаметрах изношенных роликов.

Система числового программного управления контролирует шаг резьбы через синхронизацию вращения шпинделей и скорости сближения накатных роликов. Контроллер считывает данные с высокоточных энкодеров и мгновенно корректирует положение сервоприводов, чтобы витки формировались строго по заданному алгоритму.

В отличие от механических станков ЧПУ позволяет мгновенно менять параметры резьбы без замены шестерен в гитаре деления. Это делает оборудование гибким и пригодным для производства сложных деталей с переменным шагом или специальным профилем за один установ. Автоматика самостоятельно рассчитывает глубину внедрения инструмента и количество оборотов, которые необходимы для достижения нужной чистоты поверхности.

Программное управление учитывает упругую деформацию станины и автоматически вносит поправку в координаты перемещения суппортов под большой нагрузкой. На экране монитора отображают графики процесса в реальном времени, что позволяет визуально отслеживать стабильность формирования каждого витка. Использование цифровых технологий гарантирует исключительную точность размеров и позволяет интегрировать станок в общую сеть управления производством предприятия.

Эта система удаляет из рабочей жидкости металлическую пыль и мелкую окалину, которые образуются при интенсивной пластической деформации заготовок. Чистая смазка снижает трение между роликами и металлом, что предотвращает их преждевременный износ и появление задиров на резьбе. Очистка происходит через каскад фильтров и магнитных сепараторов, которые задерживают даже микроскопические частицы стружки до их попадания в насос.

Если масло будет грязным, прецизионные гидравлические клапаны быстро выйдут из строя и станок потеряет точность настройки усилия прижима. Постоянная циркуляция очищенного состава также эффективно отводит тепло из зоны контакта, сохраняя физические свойства инструментальной стали.

Регулярная фильтрация продлевает срок службы самой смазочно-охлаждающей жидкости в несколько раз, что снижает расходы на содержание оборудования. В некоторых моделях устанавливают центрифуги для более тонкой очистки масла от воды и органических примесей, которые могут вызвать коррозию узлов станка. Система контроля давления в магистрали подает сигнал, когда фильтрующие элементы забиваются и требуют немедленной замены или промывки.

Для удержания заготовки в правильном положении между роликами используют опорные ножи или специальные центрирующие люнеты. Опорный нож имеет сменную пластину из твердого сплава, которая воспринимает вертикальное усилие и предотвращает увод детали вниз под действием сил трения.

Высоту ножа настраивают таким образом, чтобы ось заготовки находилась строго в горизонтальной плоскости центров шпинделей станка. Если положение будет выбрано неверно, профиль резьбы получится несимметричным и заготовка может вылететь из рабочей зоны. Для длинных валов и шпилек применяют дополнительные роликовые опоры, которые исключают прогиб металла и вибрации во время вращения под нагрузкой.

В автоматических станках за фиксацию отвечают пневматические прижимы или захваты манипуляторов, которые удерживают деталь до момента ее надежного зажатия накатными роликами. Конструкция опорных элементов должна обеспечивать свободное вращение заготовки без повреждения ее гладких участков и хвостовика. Поверхности ножей регулярно полируют для снижения коэффициента трения и предотвращения появления царапин на поверхности металла.

Наклонные шпиндельные узлы позволяют накатывать резьбу методом осевой подачи, когда длинная заготовка проходит сквозь станок непрерывным потоком. Для этого оси роликов разворачивают на небольшой угол, который соответствует углу подъема винтовой линии резьбового профиля. Такая настройка создает осевую составляющую силы резания, и она сама проталкивает деталь через рабочую зону без использования дополнительных приводов.

Метод выбирают для производства строительных шпилек, анкеров и длинных ходовых винтов, длина которых превышает ширину накатных роликов. Возможность наклона шпинделей делает станок универсальным и позволяет работать как в режиме врезания, так и на проход.

Точность установки угла наклона контролируют по прецизионным шкалам или с помощью электронных датчиков положения с точностью до нескольких минут. Жесткие фиксаторы удерживают шпиндельные блоки под заданным углом, предотвращая их смещение под действием огромных нагрузок. Когда оси наклонены, контакт инструмента с металлом происходит по сложной траектории, что требует тщательного расчета формы самих роликов.

Станки для формирования длинных резьб оснащают мощными сквозными шпинделями и системами подачи, которые позволяют пропускать заготовку через рабочую зону на проход. В отличие от обычных моделей такие агрегаты имеют увеличенное расстояние между центрами и дополнительные выносные опоры для поддержки длинномерных валов.

Конструкция предусматривает использование роликов с кольцевой нарезкой, которые постепенно формируют профиль резьбы при осевом перемещении детали. Оборудование часто интегрируют в автоматические линии, где калиброванная проволока сначала правится, затем накатывается и в конце разрезается на мерные куски. Это позволяет выпускать километры резьбовой продукции за одну рабочую смену.

Для компенсации прогиба длинных шпилек применяют системы роликовых люнетов, которые устанавливают по обе стороны от станка. Устройства исключают вибрации и гарантируют соосность резьбовой части на всей протяженности заготовки. Станки для длинных резьб имеют усиленные приводы подачи, так как сопротивление продольному движению металла под давлением может быть значительным.

Контроль усилия деформации происходит с помощью тензометрических датчиков, которые встроены в опоры шпинделей или гидравлические цилиндры станка. Система преобразует механическое давление в электрический сигнал и передает его на панель управления для визуализации в виде графиков. Если усилие превышает установленный предел, автоматика мгновенно останавливает сближение роликов для предотвращения поломки инструмента или разрыва заготовки.

Точный мониторинг нагрузок позволяет выявлять скрытые дефекты металла, такие как неоднородность структуры или повышенная твердость в отдельных зонах. Это гарантирует 100% контроль качества продукции непосредственно в момент производства без использования внешних измерительных приборов.

Наличие функции автоматической стабилизации давления позволяет системе самостоятельно поддерживать заданное усилие независимо от колебаний температуры масла. При достижении нужной глубины профиля контроллер фиксирует положение суппорта и переходит в режим калибровки витков. Постоянный учет нагрузок помогает следить за состоянием накатных роликов, так как рост требуемого усилия обычно указывает на их затупление или засаливание.
