Сверление на токарном станке

Для получения каналов, длина которых превышает диаметр в пять и более раз, используют специальные ружейные или пушечные сверла. Стандартный инструмент в таких условиях быстро забивает стружкой свои канавки, поэтому процесс требует постоянного вывода режущей части для очистки.

Конструкция глубоких сверл имеет один или два внутренних канала, по которым под давлением подают жидкость для охлаждения прямо к кромке, которая выполняет резку. Поток масла или эмульсии эффективно вымывает металлическую крошку наружу через наружную V-образную канавку. Использование такого инструмента позволяет сохранять прямолинейность хода на дистанциях до 100 диаметров без риска заклинивания или поломки.

Режим подачи выбирают на уровне 0.02-0.05 мм на один оборот шпинделя, так как избыточное давление приведет к уводу оси в сторону. Когда работают с заготовками из вязких сплавов, частоту вращения шпинделя снижают на 20% от стандартных значений. Когда сверло погружают в металл, обязательно учитывают температурное расширение материала, которое может зажать инструмент в отверстии. Если заготовка имеет длину более 500 мм, для поддержки свободного конца и гашения вибраций применяют люнеты.

Центрование металла перед началом сверления помогает исключить смещение оси будущего отверстия и обеспечивает точный вход основного инструмента. Центровочное сверло имеет короткую и очень жесткую конструкцию, которая не изгибается при контакте с поверхностью торца заготовки, которая вращается.

Если проигнорировать этот этап и сразу начать работу длинным спиральным сверлом, оно может отклониться от центра из-за биения или неровности поверхности. В результате получится дефект, который невозможно исправить последующей расточкой или зенкерованием. Глубина центровочного отверстия обычно составляет 2-3 мм, что создает надежное посадочное место для вершины основного клина для резки.

Инструмент выбирают в соответствии с диаметром будущего отверстия и типом материала, который обрабатывают. Когда выполняют центрование, шпиндель вращают на повышенных оборотах, а подачу осуществляют очень плавно. Малый вылет центровки гарантирует высокую жесткость, поэтому наконечник входит в металл строго по оси вращения шпинделя станка. После операции в конусное углубление направляют основное сверло, которое теперь будет двигаться в заданном направлении без вибраций.

Жидкость для смазки и охлаждения выполняет две функции: снижает трение и отводит тепло. Когда сверло врезается в сталь, температура в точке контакта может достигать +800℃, что вызывает быстрый износ кромки для резки. Если не использовать охлаждение, металл сверла размягчается и теряет свою первоначальную твердость.

Состав создает тонкую пленку, которая облегчает скольжение стружки по канавкам и предотвращает налипание разогретых частиц на инструмент. При обработке нержавеющих или жаропрочных сплавов применение эмульсии становится обязательным условием для получения качественного результата.

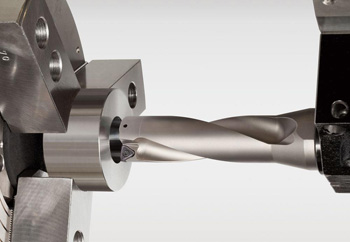

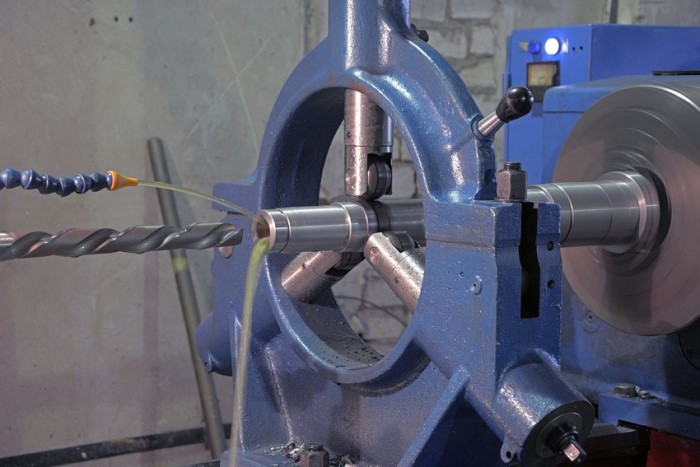

Способ подачи состава выбирают исходя из глубины отверстия и типа оборудования, которое используют. Для обычных работ струю направляют из гибкого шланга прямо на место входа инструмента в заготовку. Когда сверлят глубокие каналы, жидкость подают под давлением через внутренние полости самого сверла. Такой метод гарантирует, что состав достигнет дна и вытолкнет накопленную стружку наружу. Регулярная фильтрация эмульсии исключает попадание мелкого абразива в зону обработки, что положительно влияет на чистоту стенок отверстия.

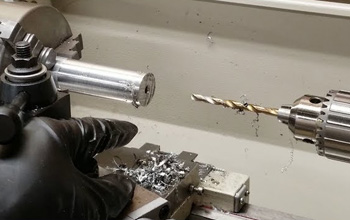

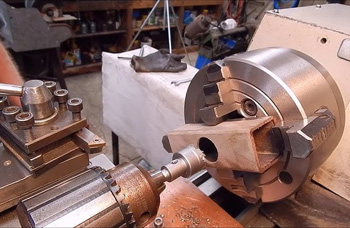

Частоту вращения шпинделя определяют на основе диаметра сверла и химического состава заготовки. Для мягких металлов типа алюминия или меди выбирают высокие обороты, так как это предотвращает образование нароста на кромке. Когда работают с углеродистой сталью или чугуном, скорость снижают, чтобы не допустить перегрева инструмента.

Если диаметр отверстия велик, обороты всегда ставят меньше, потому что линейная скорость на периферии части для резки возрастает. Все параметры находят в таблицах, где учитывают марку сплава и материал, из которого изготовили сверло.

Подачу инструмента на один оборот также корректируют в процессе работы. Если сверло издает резкий свист или сильную вибрацию, скорость вращения немедленно уменьшают. Когда стружка выходит в виде непрерывной спирали, режим считают оптимальным для данной операции. Если стружка ломается на мелкие куски и синеет, температуру в зоне резания признают избыточной. Правильный подбор режимов позволяет увеличить ресурс оборудования и сократить время на выполнение каждой операции.

Чаще всего инструмент ломают из-за неправильного отвода стружки или слишком большой подачи. Когда канавки сверла забиваются плотными металлическими опилками, трение возрастает и крутящий момент превышает предел прочности стали. Если вовремя не вывести сверло из отверстия для очистки, заклинивание происходит мгновенно.

Другая причина кроется в перекосе задней бабки или в плохой фиксации заготовки в патроне. Когда оси не совпадают, на инструмент действуют нагрузки, которые изгибают его тело, а сталь не может их выдержать. Износ кромок для резки также часто ведет к разрушению, потому что металл, который затупился, не режет, а давит на материал. Процесс вызывает резкий рост температуры и расширение сверла, после чего его намертво зажимает в заготовке.

Если при выходе сверла из сквозного отверстия не снизить подачу, резкое изменение сопротивления приведет к выкрашиванию кромок. Чтобы избежать таких ситуаций, состояние инструмента проверяют перед каждой операцией. Когда слышат посторонний шум или чувствуют сопротивление на маховике, работу немедленно останавливают для выяснения причин неполадки.

Сверление применяют для создания первичного отверстия в сплошном материале, когда нужно быстро удалить большой объем металла. Этот метод не всегда дает идеальную соосность и высокую точность диаметра, потому что сверло может немного уводить в сторону.

Расточку выполняют резцом, который устанавливают в суппорт станка. Эта операция позволяет исправить погрешности формы и добиться точного расположения отверстия относительно внешней поверхности детали. Резец для расточки работает только по одной стенке, поэтому он убирает любые неровности и обеспечивает цилиндричность канала.

Точность при расточке достигает сотых долей миллиметра, что невозможно получить при обычном использовании сверла. Когда требуется посадочное место под подшипник, сначала делают отверстие меньшего размера, а затем доводят его резцом до нужных параметров. Если заготовка имеет литую или кованую полость, сверло использовать нельзя из-за неравномерной нагрузки на кромки. В таких случаях сразу применяют расточку, так как резец плавно снимает слой металла и не боится пустот или твердых включений.

Для контроля глубины в процессе работы используют шкалу на пиноли задней бабки или устанавливают упоры. Если требуется высокая точность, на хвостовик сверла наносят метку или крепят ограничительное кольцо. Когда инструмент достигает нужной отметки, подачу прекращают и сверло выводят из заготовки.

Нужно помнить, что коническая часть сверла создает углубление на дне, которое не учитывают в основной длине цилиндрической части. Поэтому фактическую глубину прохода всегда измеряют по его полному диаметру с помощью штангенглубиномера.

Когда сверлят глухое отверстие на станке с ЧПУ, все перемещения контролирует автоматика с точностью до 0.01 мм. В программу вносят данные о длине инструмента и координатах начальной точки. Когда заданный цикл завершают, шпиндель автоматически отходит в исходное положение. При ручном способе часто используют лимб маховика, который показывает величину перемещения пиноли. Перед началом работы сверло подводят до касания с торцом и обнуляют показания шкалы. Такая методика позволяет получать одинаковые детали в рамках одной партии.

Когда нужно сделать отверстие диаметром более 40 мм, работу выполняют в несколько этапов. Сначала используют сверло малого размера, которое создает направляющий канал по центру заготовки. Это необходимо для того, чтобы снизить осевое усилие при последующей обработке инструментом большего размера.

Если попытаться сразу применить большой инструмент, станок может не справиться с нагрузкой, а деталь провернет в патроне. Последовательное увеличение диаметра за несколько проходов гарантирует сохранность оборудования и высокую точность геометрических параметров.

Для очень больших размеров часто применяют кольцевое сверление, когда вырезают только узкую дорожку по периметру. В этом случае центральная часть металла остается в виде цельного стержня, который затем просто вынимают из полости. Такой подход экономит время и снижает расход электроэнергии, так как объем стали, которую перерабатывают в стружку, уменьшается. Когда сверление завершают, стенки доводят до финишного размера с помощью мощных резцов для расточки. Комбинированный метод позволяет обрабатывать массивные заготовки и получать качественные посадочные поверхности для крупных узлов.

Эффективное удаление стружки обеспечивает непрерывность процесса и защищает кромки для резки от преждевременного разрушения. При ручном управлении сверло периодически полностью выводят из заготовки, чтобы спиральные канавки освободились от металла. Если этого не делать, плотно спрессованные опилки заклинят инструмент и приведет к его поломке.

Когда используют механическую подачу, часто применяют прерывистый цикл, который заложили в алгоритм управления. Кратковременные остановки или возвраты сверла назад ломают стружку на мелкие фрагменты, которые легче выходят наружу.

В современных системах применяют подачу охлаждающей смеси под высоким давлением непосредственно через внутреннюю часть сверла. Мощный поток жидкости подхватывает частицы металла и выносит их вдоль наружных пазов. Когда работают с вязкими материалами типа нержавеющей стали, используют специальные стружколомы на кромках инструмента. Они превращают длинную ленту в мелкую крошку, которая не наматывается на патрон и не царапает стенки отверстия. Своевременная очистка рабочей зоны исключает задиры и позволяет поддерживать высокую скорость обработки деталей.

Обработка закаленной стали на токарном станке возможна, но она требует применения специального инструмента из твердых сплавов или керамики. Обычные сверла из быстрорежущей стали не могут врезаться в материал, твердость которого превышает 50 HRC. В таких случаях используют монолитные сверла с алмазным напылением или вставками из кубического нитрида бора. Эти материалы сохраняют свойства для резки при экстремальных температурах, которые возникают при контакте с каленым металлом.

Процесс ведут на малых подачах, чтобы исключить выкрашивание хрупкой кромки дорогостоящего инструмента. Когда сверлят закаленные заготовки, обязательно применяют интенсивное охлаждение масляными составами. Жидкость предотвращает возникновение микротрещин на поверхности отверстия из-за резкого температурного перепада.

Если глубина отверстия невелика, иногда используют метод электроэрозии, но токарная обработка остается более производительной. Часто технологию строят так, чтобы сначала выполнить сверление в сыром металле, а после закалки произвести только финишную шлифовку. Однако при необходимости современные инструменты позволяют получать точные отверстия даже в деталях с максимальной степенью твердости.

Обычное сверление позволяет получить точность по 11-12 квалитету, что подходит для большинства крепежных или черновых отверстий. Если требуется более высокая точность, операцию дополняют зенкерованием или развертыванием.

После использования развертки допуск сужается до 7-9 квалитета, а поверхность приобретает высокую гладкость. На точность сильно влияет состояние шпинделя станка и наличие радиального биения патрона. При правильной настройке оборудования отклонение диаметра от значения, которое задали, составляет не более 0.1 мм.

Чтобы добиться минимальных допусков, процесс разделяют на предварительный и чистовой этапы. Сначала делают отверстие на 1 мм меньше итогового размера, чтобы убрать основную массу металла. Затем чистовым инструментом снимают припуск, который остался, что исключает влияние износа и нагрева на конечный результат. Когда работают на станках с программным управлением, погрешность позиционирования инструмента сводят к минимуму. Это позволяет стабильно выпускать партии деталей, которые полностью взаимозаменяемы и не требуют ручной подгонки при сборке.

Правильная геометрия части для резки определяет не только скорость прохода, но и направление движения инструмента внутри металла. Если заточка выполнена несимметрично, одна кромка будет брать больше стружки, чем вторая. Это вызовет боковое усилие, которое уведет сверло от центральной оси и увеличит диаметр отверстия.

Углы заточки выбирают в зависимости от твердости материала: для стали этот показатель обычно составляет 118℃. Если угол слишком острый, кромка быстро затупится, а если тупой - возрастет нагрузка на заднюю бабку станка.

Когда поверхность клина для резки имеет шероховатость или зазубрины, на них начинает налипать разогретый металл. Это портит качество стенок отверстия и приводит к быстрому перегреву всего сверла. Качественную заточку выполняют на станках с использованием алмазных кругов, которые обеспечивают идеальную плоскость.

После заточки кромку обязательно доводят вручную мелкозернистым бруском, чтобы убрать заусенцы. Проверка инструмента перед началом каждой смены позволяет избежать брака и продлевает срок службы шпиндельного узла.

Для достижения минимальной шероховатости после сверления применяют такие операции, как развертывание или выглаживание. Развертка имеет большое количество лезвий для резки, которые снимают тончайший слой металла и убирают следы от спиральных канавок. Скорость вращения при этом снижают в несколько раз, а подачу делают максимально плавной.

Если требуется зеркальная поверхность, используют раскатные ролики, которые деформируют микроскопические неровности. Этот метод не только улучшает внешний вид, но и упрочняет поверхностный слой за счет создания внутренних напряжений.

Использование качественной смазки также существенно влияет на чистоту стенок, так как она предотвращает появление задиров. Когда мелкая стружка царапает поверхность, на ней остаются глубокие борозды, которые невозможно убрать без увеличения диаметра. Поэтому чистовую обработку ведут при обильном заливе зоны резания фильтрованным маслом. Если требования к гладкости очень высокие, применяют хонингование или внутреннюю шлифовку прямо на токарном станке.
