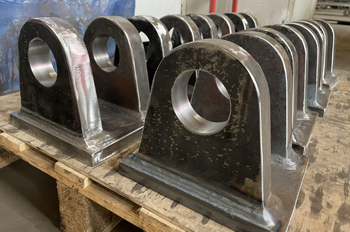

Координатно-расточные работы

Координатно-расточное оборудование позволяет достигать точности взаимного расположения осей отверстий в пределах 0.001–0.005 мм. Подобные параметры делают технологию незаменимой при изготовлении деталей для авиационной отрасли, космонавтики и точного приборостроения. Система управления контролирует перемещения стола по координатам с минимальной погрешностью.

Жесткость конструкции станка исключает отклонение инструмента от заданной траектории даже при работе с твердыми сплавами. Каждое новое отверстие в блоке или плите привязывают к единой базе отсчета. Проверка параметров готового изделия подтверждает полное соответствие чертежу без накопления ошибок.

Внутренняя механика оборудования содержит специальные компенсаторы износа, которые сохраняют паспортные характеристики в течение многих лет. Высокий класс точности обработки отверстий исключает необходимость ручной доводки и подгонки деталей при сборке сложных узлов. Шероховатость стенок после прохода прецизионного резца достигает значений Ra 0.4–0.8 мкм. Металл приобретает зеркальный блеск и правильную геометрическую форму цилиндра без эллипсности.

Оптические системы используют прецизионные стеклянные шкалы и линзы для визуального контроля перемещений стола с точностью до микрона. В отличие от механических лимб здесь полностью отсутствует влияние люфтов и износа винтовых передач на результат измерения. Луч света проходит через сетку делений и выводит изображение на экран или окунар, что позволяет мастеру видеть реальное положение заготовки.

Этот метод исключает ошибки из-за деформации ходовых винтов под нагрузкой. Точность позиционирования остается стабильной на всей длине хода шпиндельной бабки. Такой способ отсчета признают эталонным для ручных координатных машин высокого класса.

Механические лимбы зависят от шага резьбы и точности изготовления зубчатых пар, поэтому со временем их погрешность только растет. Оптика сохраняет свои характеристики десятилетиями, так как не имеет прямого физического контакта с подвижными частями. Современные станки дополняют эти системы электронными датчиками, которые преобразуют световой сигнал в цифровой код. Информация мгновенно поступает на табло, поэтому контроль координат становится быстрым и удобным.

Для сохранения микронной точности станки устанавливают в специальных помещениях с постоянной температурой +20℃. Малейшее колебание жара в цехе вызывает линейное расширение металла, что приводит к уводу осей на несколько сотых миллиметра. Стены и пол таких боксов имеют мощную теплоизоляцию для защиты от внешних воздействий.

Само оборудование оснащают системами принудительной циркуляции масла, которое охлаждает подшипники шпинделя и двигатели. Постоянный тепловой режим исключает дрейф координат во время длительных циклов растачивания. Мастер начинает работу только после полного прогрева всех узлов машины на холостом ходу.

Заготовки также выдерживают в климатической камере до выравнивания их температуры с температурой станка. Использование смазочно-охлаждающих жидкостей предотвращает локальный нагрев металла в зоне резания. Датчики температуры в разных точках станины передают данные в систему ЧПУ для автоматической коррекции положения инструмента. Контроль гарантирует стабильность размеров деталей в течение всей рабочей смены.

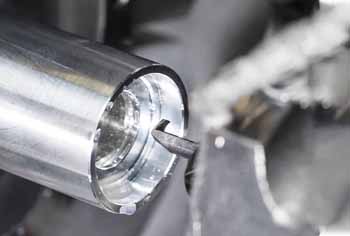

Обработка каналов, длина которых превышает диаметр в 5 или 10 раз, требует применения борштанг из твердых сплавов. Обычные стальные оправки при большом вылете начинают прогибаться и вибрировать, что портит шероховатость стенок.

Высокая жесткость инструмента обеспечивает прямолинейность оси и отсутствие конусности на всей глубине. Токарь использует минимальные подачи для исключения отжима резца от поверхности металла. Стружка из узкого отверстия должна удаляться мгновенно, поэтому применяют подачу СОЖ под высоким давлением через внутренние каналы инструмента. Накопление отходов внутри полости ведет к поломке дорогостоящей оснастки.

Контроль диаметра в глубоких полостях проводят с помощью нутромеров с удлиненными штангами. Процесс ведут за несколько проходов, планомерно увеличивая размер до заданного допуска. При растачивании малых отверстий обороты шпинделя повышают для сохранения стабильной скорости резания. Точность входа инструмента в заготовку проверяют по оптическому центроискателю.

Для проверки точности вращения используют эталонные оправки и индикаторы часового типа с ценой деления 0.001 мм. Оправку устанавливают в конус шпинделя, после чего замеряют отклонение стрелки в нескольких точках по длине вала.

Радиальное биение на расстоянии 300 мм от торца не должно превышать 0.003–0.005 мм для станков координатного класса. Малейшее превышение нормы приведет к получению овальных отверстий и быстрому износу режущих кромок резца. Для обеспечения идеального контакта поверхностей мастер регулярно очищает посадочный конус от пыли и масляной пленки. Износ подшипников шпинделя выявляют через анализ вибраций на разных оборотах.

Контроль также включает проверку осевого биения, которое влияет на точность глубины растачивания уступов. Современные лазерные системы позволяют проводить динамическую диагностику шпинделя во время его вращения. Программное обеспечение фиксирует микроскопические смещения и выдает отчет о состоянии опорных узлов. Если биение выходит за рамки допуска, проводят регулировку преднатяга подшипников или их полную замену.

Фиксация объектов с неровными поверхностями требует использования специальных приспособлений: универсальных угольников, поворотных столов и регулируемых опор. Деталь устанавливают на стол таким образом, чтобы исключить ее деформацию при затяжке болтов и прихватов.

Усилие зажима распределяют равномерно, используя динамометрические ключи для контроля давления. Если заготовка имеет тонкие стенки, под прихваты подкладывают мягкие медные или алюминиевые прокладки. Правильное закрепление предотвращает смещение базы под действием сил резания и собственного веса. Мастер проверяет устойчивость конструкции перед каждым этапом растачивания.

Для выверки положения используют индикаторные стойки, которые ведут по контрольным поверхностям детали. Совпадение осей проверяют методом обката отверстия или по предварительно нанесенной разметке. Применение магнитных плит упрощает фиксацию стальных плит, обеспечивая свободный доступ инструмента к верхней плоскости. Когда требуется обработка под углом, используют наклонные столы с точностью установки до нескольких секунд дуги.

Высокоточное оборудование требует монтажа на индивидуальный бетонный блок, который полностью изолирован от пола цеха. Глубина заложения фундамента может достигать 2–3 м в зависимости от массы станка и характера грунта. Между основанием машины и остальным зданием оставляют зазор, заполненный виброгасящим материалом или песком.

Такая изоляция защищает прецизионную механику от колебаний, которые создают работающие рядом прессы или проезжающий транспорт. Даже микроскопическое дрожание почвы способно сбить настройку координат и испортить чистовую поверхность детали. Стабильность фундамента гарантирует сохранение геометрической точности станка в течение десятилетий.

Верхнюю плоскость бетонного основания выравнивают с особой тщательностью перед установкой анкерных болтов. Станину выставляют по прецизионным уровням с погрешностью не более 0.01 мм на метр длины. После фиксации станка проводят проверку отсутствия внутренних напряжений в литом корпусе. Регулярный мониторинг состояния фундамента позволяет вовремя заметить усадку и провести корректировку опор.

Процесс позволяет достигать окончательных размеров детали с минимальными допусками, после которых механическое вмешательство больше не требуется. На координатно-расточных станках выполняют доводку отверстий, когда все грубые операции по снятию основной массы металла уже завершены. Метод обеспечивает получение идеальной геометрии цилиндра и зеркальной чистоты стенок за один проход чистового резца.

Припуск на эту операцию составляет всего 0.1–0.3 мм, что минимизирует силы резания и нагрев. Результатом работы становится готовое посадочное место, которое соответствует 6-7 квалитету. Большинство изделий после расточки сразу отправляют на сборку или контроль ОТК.

Технология исключает необходимость последующего шлифования, так как алмазные или эльборовые вставки дают нужную шероховатость поверхности. Станок исправляет все погрешности расположения отверстий, которые накопились на этапах сверления или черновой фрезеровки. Точность межосевых расстояний фиксируется жестко, что гарантирует правильную работу зубчатых передач и валов. Применение этой операции как финишной сокращает общую трудоемкость изготовления сложных корпусов.

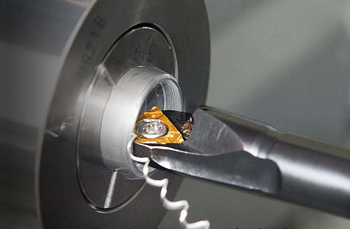

Создание сложных резьбовых профилей происходит за счет жесткой синхронизации вращения шпинделя и продольной подачи инструмента. Станки с ЧПУ позволяют программировать шаг резьбы с точностью до четвертого знака после запятой.

Многозаходность обеспечивается автоматическим смещением начальной точки врезания на заданный угол поворота детали. Резец проходит по винтовой траектории многократно, постепенно формируя чистый профиль витка. Отсутствие люфтов в приводах гарантирует идентичность всех заходов резьбы по глубине и ширине. Подобная технология используется для изготовления ходовых винтов и деталей запорной арматуры.

Для работы по легированным сталям токарь подбирает специальные резьбовые вставки с износостойким покрытием. Обильное охлаждение маслом предотвращает появление заусенцев на гребнях и защищает кромку от перегрева. Точность шага проверяют с помощью резьбовых калибров и микроскопов непосредственно на станке. При нарезании внутренней резьбы в глубоких отверстиях используют борштанги с повышенной жесткостью.

Термическая и механическая обработка на расточном станке позволяет компенсировать перекосы стержней и смещение литейных форм. Если отверстие в отливке получилось с уводом в сторону, резец планомерно срезает лишний припуск, восстанавливая правильное положение оси. Метод также исправляет такие пороки, как овальность, конусность и грубая шероховатость внутренних полостей.

Благодаря высокой жесткости шпинделя зенкер легко удаляет литейную корку и твердые включения песка. Координатная расточка помогает спасти дорогостоящие корпуса, которые иначе пришлось бы отправлять на переплавку из-за геометрического брака.

Процесс выявляет скрытые газовые раковины и пустоты в массе металла, что позволяет вовремя принять решение о методах их заварки или герметизации. Мастер использует данные предварительных обмеров для настройки оптимальной траектории инструмента с учетом реальных припусков. Если деталь имеет «винтовую» деформацию после остывания, расточка выравнивает плоскости и отверстия относительно общей базы. Точность расположения элементов после обработки на станке соответствует самым строгим техническим условиям.
