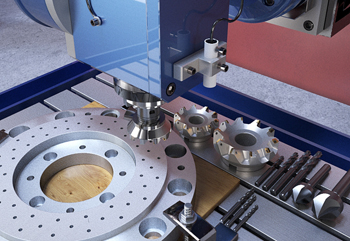

Координатно-расточные станки

Субмикронную точность перемещения осей обеспечивают прецизионные измерительные системы на базе стеклянных оптических линеек. На поверхность шкал наносят мельчайшие штрихи через равные промежутки, которые считывает специальная сканирующая головка с фотоэлементами. Электронные сигналы передают информацию о реальном положении кареток непосредственно в блок числового программного управления.

Данные позволяют системе мгновенно корректировать движение приводов с учетом даже минимальных отклонений от заданного маршрута. Для плавного перемещения узлов применяют шарико-винтовые пары самого высокого класса точности или современные линейные двигатели. Последние исключают возникновение люфтов и обеспечивают высокую скорость позиционирования стола.

Приводные механизмы и направляющие качения проходят процедуру индивидуальной подгонки и калибровку на заводе перед финальной сборкой агрегата. Использование специальных безлюфтовых муфт гарантирует плавный переход между осями без потери заданных координат в процессе выполнения расточных работ. Контроллер учитывает погрешности шага винта и вносит программную компенсацию для достижения идеального результата обработки.

Температурный режим в производственном помещении влияет на линейные размеры металлических узлов станка и самой заготовки. Изменение температуры воздуха на 1℃ вызывает расширение чугунной станины длиной 1 м примерно на 11–12 мкм. Подобное отклонение значительно превышает паспортную точность координатного оборудования, поэтому в цехе поддерживают строго +20℃.

Системы климат-контроля работают круглосуточно для исключения резких перепадов и деформации прецизионных направляющих. Постоянная влажность воздуха в пределах 40–60% предотвращает коррозию полированных поверхностей и защищает электронику от скопления статического заряда. Когда станок прогревается неравномерно, шпиндельная бабка смещается относительно стола, и межосевые расстояния отверстий выходят за пределы допусков.

Помещение для координатной расточки часто отделяют от основного производства массивными стенами и двойными дверями для защиты от сквозняков. Фундамент оборудования изолируют от общего пола здания с помощью глубоких швов и демпфирующих материалов.

Современные координатные станки используют стеклянные шкалы, которые имеют дифракционную решетку с очень мелким шагом. Считывающая головка направляет луч света на шкалу и фиксирует отраженные сигналы с помощью фотосенсоров. Электроника преобразует эти импульсы в цифровой код, который указывает точное местоположение рабочего стола в пространстве. В старых ручных моделях применяют оптические микроскопы и эталонные валики.

Когда оператор совмещает нулевые отметки через окуляр, он достигает точности позиционирования, которую невозможно получить при обычном механическом отсчете. Прямое считывание координат со стола исключает влияние погрешностей ходового винта и люфтов в зубчатых передачах привода.

Оптические системы измерения не имеют механического контакта между деталями, поэтому они сохраняют точность в течение всего срока службы оборудования. Стеклянные линейки обладают низким коэффициентом температурного расширения, что делает их идеальным мерительным инструментом для прецизионных работ. Контроллер станка получает сигналы от линеек по нескольким осям одновременно и выполняет математическую интерполяцию для формирования сложных контуров.

Шпиндельный узел координатно-расточного станка должен обладать минимальным радиальным биением, которое не превышает 0.5–1 мкм. В конструкции применяют высокоточные стальные или керамические подшипники с предварительным натягом для обеспечения максимальной жесткости. Керамические шарики имеют меньший вес и не нагреваются при высоких оборотах, что предотвращает тепловое расширение вала.

Шпиндель проходит обязательную динамическую балансировку на стенде перед установкой в бабку для исключения центробежных вибраций. Внутренний конус для крепления оправок шлифуют с высочайшей точностью для обеспечения плотного контакта всей поверхности хвостовика инструмента. Автоматический зажимной механизм удерживает расточную головку с постоянным усилием, которое исключает ее смещение под нагрузкой.

Корпус шпинделя часто оснащают водяной или масляной рубашкой охлаждения для поддержания стабильной температуры в зоне подшипников. Данная мера необходима при длительной работе на скоростях до 10000 об/мин, когда трение вызывает интенсивное выделение тепловой энергии. Постоянный контроль температуры предотвращает удлинение шпинделя, которое могло бы нарушить точность глубины растачиваемого отверстия.

Для защиты координатного оборудования от внешних вибраций применяют специальные фундаменты с глубокой виброизоляцией. Станок устанавливают на массивную бетонную плиту, которую отделяют от пола цеха слоем песка, гравия или синтетических демпфирующих материалов.

Вес фундамента часто в 3–5 раз превышает массу самого станка для создания высокой инерционности системы. Это предотвращает передачу низкочастотных колебаний от проезжающего транспорта или работающих по соседству прессов и молотов. Между станиной и фундаментом размещают регулируемые виброопоры, которые позволяют выставить уровень оборудования с точностью до 0.01 мм на метр. Они имеют резиновые или пружинные элементы, которые эффективно поглощают энергию мелких толчков и вибраций.

Активные системы виброзащиты используют датчики и пневматические компенсаторы для мгновенного гашения возникающих колебаний в реальном времени. Когда сенсоры фиксируют ударную волну в почве, система меняет давление в опорах и сохраняет неподвижность станины относительно земли. Использование таких технологий необходимо при расточке отверстий по 1 или 2 классу точности, когда даже микронное дрожание вызывает появление волнистости на металле.

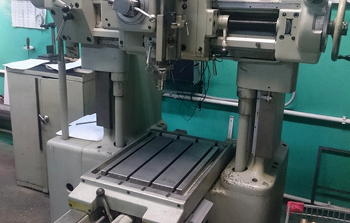

Двухстоечная, или портальная компоновка обеспечивает симметричное распределение механических нагрузок на станину станка. В отличие от одностоечных моделей такая конструкция имеет две массивные опоры, которые жестко соединяет верхняя поперечная траверса. Шпиндельная бабка перемещается по траверсе между колоннами, что исключает возникновение перекосов и деформаций под весом тяжелого инструмента. Эта схема гарантирует идеальную параллельность перемещений суппорта относительно рабочего стола по всей ширине рабочей зоны.

Портальные станки обладают повышенной жесткостью, и это позволяет обрабатывать крупные корпусные детали без потери точности позиционирования осей. Распределение веса узлов по двум стойкам снижает давление на направляющие и увеличивает их ресурс.

Симметричная структура лучше сопротивляется температурным деформациям, потому что нагрев элементов происходит равномерно с обеих сторон агрегата. Это предотвращает наклон шпинделя в сторону, который часто наблюдают у консольных станков при длительной работе в летний период. Портальная компоновка позволяет устанавливать детали большой массы без риска прогиба стола или основания оборудования.

Поиск нулевой точки на заготовке производят с помощью специальных центроискателей или прецизионных контактных датчиков. В первом случае в шпиндель устанавливают оптический прибор, который позволяет визуально совместить ось вращения с краем детали или отверстием. Оператор наблюдает через линзу микроскопа за делениями шкалы и плавно перемещает стол до достижения идеального совпадения меток.

В современных станках с ЧПУ применяют электронные щупы, которые автоматически касаются поверхности металла в нескольких точках. Система фиксирует момент контакта и вычисляет точные координаты базового угла или центра окружности с погрешностью не более 1 мкм. После этого контроллер обнуляет показатели по осям X и Y, устанавливая начало системы координат программы.

Использование бесконтактных лазерных датчиков позволяет находить базу заготовки без физического касания, что исключает риск повреждения полированных поверхностей. Лазер сканирует профиль детали и передает данные в систему управления для автоматического выравнивания программной сетки. Если заготовка установлена с небольшим перекосом, ЧПУ самостоятельно вносит коррекцию в траекторию движения инструмента.

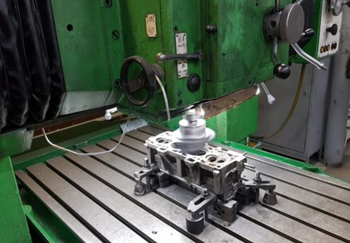

Система управления компенсирует износ расточного резца путем внесения корректив в координаты перемещения шпинделя или стола. Перед началом цикла инструмент измеряют на специальном внешнем устройстве или с помощью встроенного в станок лазерного датчика. Контроллер сохраняет реальный диаметр режущей кромки в таблице инструментов и учитывает это значение при расчете траектории. Когда в процессе расточки происходит естественное истирание твердого сплава или алмаза, система автоматически смещает ось на несколько микрон.

Эта функция позволяет поддерживать заданный диаметр отверстия на протяжении всей партии деталей без ручной подстройки суппорта. Автокоррекция особенно полезна при чистовой обработке глубоких отверстий, где важно соблюсти идеальную цилиндричность.

Для точной компенсации износа на современных станках используют активный контроль размера непосредственно во время резания. Специальный щуп или бесконтактный сенсор измеряет фактический диаметр отверстия и передает сигнал в блок управления в режиме реального времени. Если система фиксирует отклонение от чертежа, она мгновенно меняет положение резца для исправления ошибки на следующем проходе.

Наклонно-поворотный стол расширяет технологические возможности координатного станка, позволяя обрабатывать отверстия под произвольными углами к базовым плоскостям. Деталь фиксируют на плите, которая может вращаться вокруг своей оси и наклоняться в двух плоскостях одновременно.

Такая функциональность необходима для производства сложных корпусных деталей авиационных двигателей, где отверстия часто расположены веером или по сложным пространственным координатам. Полная обработка изделия выполняется за один установ, что гарантирует соосность всех элементов и соблюдение межосевых расстояний. Отсутствие необходимости в перебазировании заготовки на другие станки сокращает производственный цикл и исключает накопление погрешностей установки.

Механизм поворота стола оснащают высокоточными червячными парами или прямыми приводами с электронным контролем угла. Датчики-энкодеры фиксируют положение плиты с точностью до 0.001 градуса, обеспечивая высокую повторяемость результатов в серийном производстве. В станках с 5-координатным управлением наклон и поворот стола происходят синхронно с движением шпинделя, что позволяет растачивать сложные фасонные поверхности.

Ее предупреждают с помощью системы принудительного охлаждения и предварительного натяжения вала. При быстром перемещении стола шарико-винтовая пара нагревается из-за трения, и это вызывает линейное удлинение металла на 10–30 мкм.

Чтобы избежать погрешности позиционирования, внутри винта выполняют сквозное отверстие, через которое прокачивают термостабилизированное масло. Смазка температурой +20℃ эффективно отводит избыточную энергию в атмосферу. Эта технология позволяет работать на высоких скоростях подач без риска потери точности и заклинивания прецизионных подшипников. Охлажденный винт сохраняет свою первоначальную длину независимо от интенсивности эксплуатации станка в течение смены.

Дополнительно винт устанавливают в опорах с сильным предварительным натяжением, которое компенсирует возможное расширение металла за счет упругих сил. Контроллер станка получает информацию от датчиков температуры на каждой оси и вносит программную коррекцию в координаты перемещения. Программа рассчитывает вероятное удлинение вала по сложным математическим моделям и корректирует шаги двигателя для точного выхода в заданную точку.

Это делается для сохранения постоянного положения режущего инструмента относительно заготовки. При вращении вала на скоростях до 10000 об/мин в подшипниках выделяется значительное количество тепла, которое вызывает линейное расширение стали. Удлинение шпинделя всего на 0.01 мм может привести к браку высокоточной детали при расточке глухих отверстий или фрезеровании уступов.

Чтобы этого не произошло, вокруг подшипниковых узлов создают рубашку охлаждения, где циркулирует масло с постоянной температурой. Система отводит тепловую энергию непосредственно от источников нагрева, предотвращая ее передачу на массивную шпиндельную бабку и направляющие.

Датчики температуры внутри шпинделя постоянно передают информацию в блок ЧПУ, который управляет мощностью холодильного агрегата. ПО может учитывать минимальные изменения длины вала и автоматически корректировать координату Z для сохранения точности глубины резания. Термостабилизация также продлевает ресурс керамических подшипников, защищая их от перегрева и преждевременного разрушения смазки.
