Зенкование отверстий

Выбор угла конуса зенковки напрямую зависит от геометрии головки метиза, который планируют установить в отверстие. Наиболее востребованным параметром в отечественном машиностроении считается 90°, так как именно такой скос имеют большинство винтов и саморезов по ГОСТ.

Когда требуется работа с импортной оснасткой, часто применяют инструмент с углом 82°, который соответствует американским стандартам дюймовой резьбы. В авиационной отрасли для установки заклепок выбирают широкие конусы 100° или 120°, потому что они обеспечивают максимальную площадь контакта в тонком листовом металле. Совпадение углов инструмента и крепежа гарантирует плотную посадку без зазоров, что исключает возникновение вибраций и самопроизвольное раскручивание узла в процессе эксплуатации.

Для специальных задач, например, подрезки торцов или создания фасок под сварку, используют инструмент с углом 60°. Когда обрабатывают вязкие металлы, геометрию инструмента подбирают с учетом последующей усадки материала после остывания.

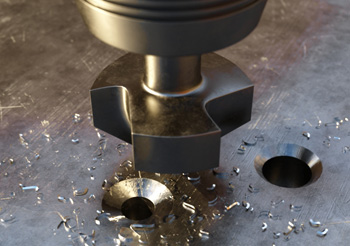

Разница между этими операциями заключается в форме получаемого углубления и типе используемого режущего инструмента. Коническое зенкование формирует воронкообразный потай, который предназначен для скрытого монтажа винтов с конусной шляпкой. Инструмент в этом случае имеет заостренную рабочую часть с несколькими лезвиями, которые плавно расширяют края отверстия.

Цилиндрический метод, который на производстве часто называют цекованием, создает плоское дно и вертикальные стенки в месте обработки. Такую полость готовят для метизов с цилиндрической головкой или для установки шайб и пружинных гроверов. Цилиндрическая зенковка снабжена направляющей цапфой, которая заходит в основное отверстие и удерживает инструмент строго по оси.

При выполнении цилиндрического потая режущие кромки располагаются на торце инструмента, поэтому они снимают слой металла параллельно плоскости детали. Подобный способ позволяет создавать ровные опорные площадки на грубых отливках или деталях после термической резки. Когда требуется утопить болт с внутренним шестигранником в массивное основание, выбирают именно цилиндрическую оснастку нужного диаметра. Коническая же обработка чаще необходима для снятия заусенцев и подготовки входа для нарезания резьбы метчиком.

Нержавеющие сплавы обладают высокой вязкостью и склонностью к мгновенному упрочнению (наклепу) при малейшем трении без снятия стружки. Если резец зенковки проскользнет по поверхности металла хотя бы один оборот без врезания, структура стали в этом месте станет тверже самого инструмента.

Для успешной работы выбирают зенковки из кобальтовых быстрорежущих сталей или модели с твердосплавными напайками. Скорость вращения шпинделя устанавливают минимальную, а подачу делают уверенной и непрерывной для преодоления сопротивления материала. Процесс требует обильного охлаждения специальными эмульсиями, которые снижают температуру в зоне реза и предотвращают приваривание стружки к кромкам.

Избыточное тепло при обработке нержавейки вызывает термическое расширение, что может привести к изменению диаметра потая после остывания заготовки. Использование зенковок с нечетным количеством зубьев помогает снизить риск возникновения автоколебаний и характерного визга. Когда работают с тонкими листами нержавеющей стали, для исключения вибраций деталь плотно прижимают к опорной плите.

Глубина погружения инструмента должна обеспечить положение верхнего торца головки винта вровень с поверхностью детали или на 0.1 мм ниже нее. Расчет ведут на основе данных о максимальном диаметре шляпки крепежа и угле его конуса. Мастер замеряет реальные размеры партии метизов, так как фактические значения могут отличаться от номинальных цифр в справочниках.

Когда диаметр головки известен, вычисляют необходимый диаметр входного отверстия воронки по тригонометрическим формулам. На практике для контроля глубины часто используют метод пробной установки винта в первое обработанное гнездо. Настройка станка по ограничителю хода шпинделя гарантирует идентичность всех последующих углублений.

Если деталь подлежит последующей окраске или гальваническому покрытию, глубину потая увеличивают на толщину будущего слоя. Подобная предусмотрительность исключает выступание крепежа после финишной отделки изделия. При работе с мягкими металлами учитывают риск небольшого вдавливания головки при финальной затяжке, поэтому припуск делают минимальным.

Возникновение волнообразного микрорельефа (дроби) на металле свидетельствует о потере жесткости в системе станок-инструмент-деталь. Причиной часто становится слишком высокая скорость вращения при недостаточной подаче, когда резец начинает прыгать по поверхности вместо чистого среза. Другим фактором выступает износ подшипников шпинделя или люфт в патроне, который вызывает радиальные биения зенковки.

Для устранения дефекта в первую очередь снижают обороты двигателя и увеличивают усилие прижима инструмента к заготовке. Применение зенковок с неравномерным шагом зубьев также эффективно гасит резонансные колебания и делает ход лезвий более плавным.

Важную роль играет надежность закрепления самой детали: малейшее качание в тисках или на прихватах моментально портит чистоту отделки. Если деталь имеет тонкие стенки, под нее подкладывают деревянные или пластиковые демпферы для поглощения звуковых волн. Использование смазки с высокой вязкостью создает дополнительный демпфирующий слой в зоне резания. Когда вибрация возникает на ручном инструменте, следует изменить угол наклона или применить зенковку с меньшим количеством режущих кромок.

Направляющая цапфа — гладкий цилиндрический стержень на торце инструмента, диаметр которого в точности соответствует размеру предварительно просверленного отверстия. Этот элемент выполняет роль жесткого центратора, который удерживает режущие кромки строго перпендикулярно оси канала.

Без использования цапфы инструмент под действием сил резания может сместиться в сторону, что приведет к перекосу опорной площадки под болт. Наличие направляющей исключает появление эллипсности и гарантирует симметричность потая относительно центра. Мастер подбирает сменные цапфы под разные диаметры отверстий, что делает зенковку универсальным средством для прецизионных работ.

Длина цапфы должна превышать глубину будущего углубления, чтобы контакт с отверстием сохранялся до самого финала операции. Перед работой стержень смазывают маслом для снижения трения и предотвращения задиров на чистовых стенках канала. Если отверстие имеет конусность или искривление, цапфа заклинит, сигнализируя о необходимости предварительной правки отверстия зенкером. Применение такого инструмента обязательно при изготовлении корпусов гидравлики и блоков двигателей, где точность посадки метизов определяет герметичность узла.

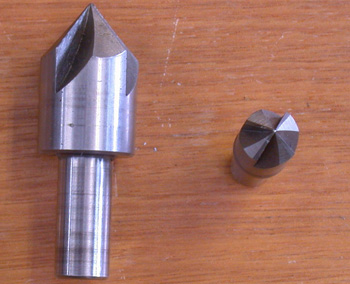

Число лезвий зенковки определяет плавность процесса снятия стружки и величину нагрузки на каждую отдельную кромку. Инструмент с большим количеством зубьев (от 5 до 8) обеспечивает более высокую чистоту поверхности, так как каждый зуб снимает слой металла минимальной толщины. Это позволяет получать гладкие фаски с параметром Ra 1.6 или Ra 0.8 без признаков гранености и рисок.

Многозубые зенковки работают тише и стабильнее, поэтому их выбирают для финишных операций на ответственных деталях. Но при обработке вязких материалов широкие лезвия могут забиваться стружкой, что требует частой очистки и интенсивного охлаждения.

Для черновых работ и снятия крупных заусенцев часто используют трехзубые зенковки, которые имеют большие канавки для свободного выхода отходов. Такие модели легче проникают в металл и требуют меньшего крутящего момента от двигателя станка. Специалист учитывает, что при четном количестве зубьев возрастает риск возникновения резонанса, поэтому для точных работ предпочтительнее нечетное число лезвий.

Технология зенкования всегда предполагает наличие базового отверстия, которое служит направляющей для инструмента или точкой отсчета координат. Зенковка не имеет режущих кромок в центре торца, поэтому не способна внедряться в сплошной массив металла подобно сверлу.

На автоматизированных центрах процесс организуют как последовательную смену инструментов в рамках одной управляющей программы. Сначала сверло проделывает канал нужного диаметра, после чего манипулятор устанавливает зенковку для формирования потая или фаски. Такая автоматизация гарантирует идеальную соосность двух элементов и исключает накопление погрешностей при переустановке заготовки.

Современные системы управления позволяют контролировать глубину зенкования с точностью до 0.005 мм, используя датчики касания поверхности. Это особенно важно для деталей со сложным рельефом, где высота плоскости может варьироваться. Использование функции интерполяции позволяет имитировать коническое зенкование обычной концевой фрезой, когда шпиндель движется по винтовой траектории. Это выручает при отсутствии инструмента нужного угла или при работе с отверстиями очень большого диаметра.

Идеальное состояние лезвий является главным условием получения точной геометрии и низкой шероховатости потая. Режущие кромки должны иметь одинаковую высоту и углы наклона, чтобы нагрузка при вращении распределялась между ними симметрично. Если один зуб будет выступать больше других, он примет на себя весь удар, что вызовет вибрацию и быструю поломку инструмента.

Заточку проводят на специальных станках с использованием алмазных или эльборовых кругов для достижения зеркального блеска фасок. Острота кромки должна позволять легко срезать тончайшую стружку, не вызывая смятия и нагрева металла заготовки.

Мастер проверяет отсутствие микроскопических сколов и зазубрин на лезвиях под лупой с десятикратным увеличением. Любой дефект на кромке оставит глубокую риску на конусе детали, которая может стать очагом коррозии или концентратором напряжений. Задний угол заточки настраивают так, чтобы исключить трение затылочной части инструмента о стенки воронки. Для обработки твердых сталей углы делают более тупыми для повышения прочности пластины, а для алюминия — более острыми для облегчения схода материала.

Обработка чугуна зенкерованием отличается образованием мелкой стружки-крошки, которая обладает высокой абразивной способностью. Процесс ведут на пониженных скоростях резания по сравнению со сталью, чтобы избежать мгновенного затупления кромок о твердые включения цементита.

Использование твердосплавных зенковок марок ВК6 или ВК8 позволяет работать без жидкостного охлаждения, так как эти сплавы сохраняют твердость при значительном нагреве. Сухая обработка удобна для контроля глубины, но она требует эффективного удаления пыли из рабочей зоны. Мелкие частицы чугуна при попадании в направляющие станка работают как наждак, поэтому применение пылесоса является обязательным.

Подачу инструмента на чугуне делают умеренной для предотвращения выкрашивания кромок на выходе из потая. Если литая деталь имеет твердую корку, первый контакт лезвий должен быть решительным для мгновенного прорыва верхнего слоя. Токарь следит за звуком процесса: характерный хруст указывает на правильный режим, а свист сигнализирует о затуплении инструмента.

Применение смазочно-охлаждающих жидкостей (СОЖ) в процессе зенкования преследует три цели: снижение температуры в зоне контакта, уменьшение трения и вымывание мелкой стружки.

Для обработки конструкционных сталей чаще выбирают водорастворимые эмульсии с концентрацией 5–10%, которые обладают отличным охлаждающим эффектом. Если требуется получить высокую чистоту поверхности на легированных сплавах, используют минеральные масла с добавлением серы и хлора. Эти активные присадки создают прочную разделительную пленку, которая предотвращает задиры и налипание металла на режущие кромки. Подача жидкости должна быть непрерывной, так как резкие перепады температуры могут вызвать термический раскол твердосплавных пластин.

При работе с алюминием и его сплавами лучшие результаты показывает использование керосина или спиртовых смесей, которые исключают «засаливание» инструмента. Для цветных металлов также применяют системы минимального количества смазки (MQL), когда в зону реза подается масляный туман под давлением. Это экономит расходные материалы и оставляет детали практически сухими, что облегчает последующий контроль.

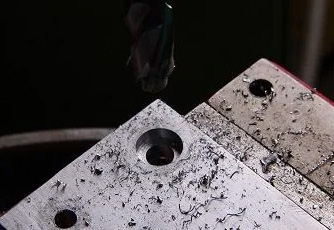

Контроль результатов зенкования включает проверку диаметра потая, его глубины и соосности с основным отверстием. Самым простым и надежным способом считается использование контрольного калибра-пробки, форма которого полностью повторяет головку эталонного винта. Если калибр ложится в гнездо плотно и его торец совпадает с плоскостью детали, работу признают годной.

Для более точных измерений применяют глубиномеры с игольчатым наконечником и цифровые штангенциркули с точностью до 0.01 мм. На серийных производствах используют оптические профилометры, которые строят 3D-модель углубления и автоматически сравнивают ее с чертежом.

Визуальный осмотр под боковым освещением помогает обнаружить мелкие дефекты: задиры, следы дробления инструмента или наволакивание металла. Шероховатость поверхности стенок конуса проверяют с помощью эталонных образцов или портативных электронных приборов. Если на краях отверстия остались заусенцы, их удаляют ручным инструментом, стараясь не повредить геометрию фаски. Особое внимание уделяют отсутствию чернот и раковин внутри воронки, которые могут снизить прочность соединения.
