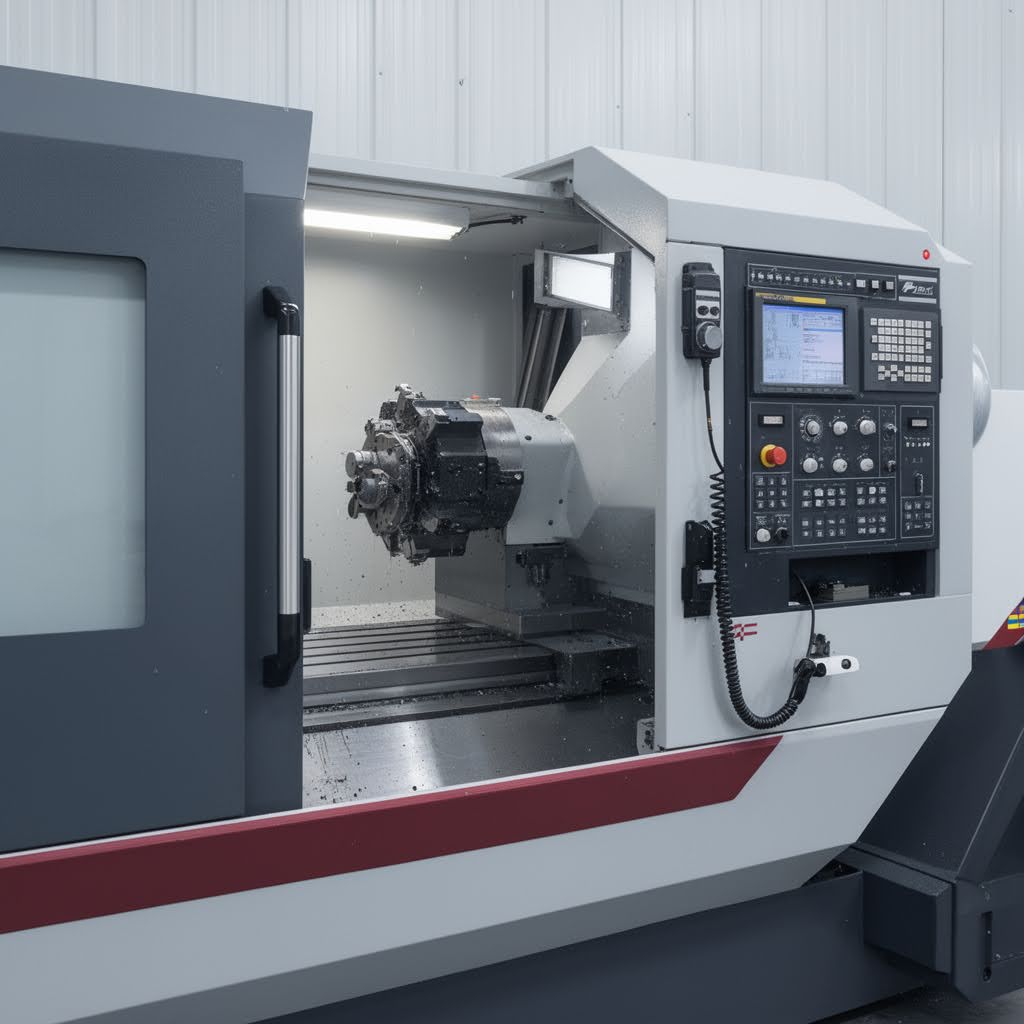

Токарно-фрезерные станки

Наличие полноценной поворотной B-оси отличает токарно-фрезерный центр от обычных машин с приводным инструментом. Этот узел позволяет шпинделю плавно изменять угол наклона в диапазоне до 240 градусов и выше. Благодаря такой подвижности инструмент может подходить к заготовке под любым вектором, что необходимо для создания сложных наклонных отверстий или пазов.

Когда фрезерная головка работает в паре с вращением шпинделя, станок реализует непрерывную пятиосевую обработку пространственных поверхностей. Это исключает необходимость использования угловых головок, потому что шпиндель сам занимает нужное положение по команде системы ЧПУ. Операции под углом выполняются точно, так как узел фиксируют мощные гидравлические тормоза.

Конструкция B-оси включает в себя прецизионный моментный двигатель или безлюфтовый редуктор с высоким крутящим моментом. Для контроля положения используют энкодеры с разрешением в тысячи долей градуса, и такая электроника гарантирует идеальную повторяемость при сложных переходах. Фрезерную головку проектируют так, чтобы она сохраняла жесткость при больших боковых нагрузках во время силового фрезерования стали.

Система автоматической смены инструмента в токарно-фрезерных станках организована по принципу обрабатывающего центра. Магазин с оснасткой располагают отдельно от рабочей зоны, чтобы защитить конусы от налипания горячей стружки и капель масла.

Когда программа требует новый инструмент, фрезерная головка перемещается в точку смены, где двухзахватный манипулятор производит переустановку. Один захват вынимает отработанный блок из шпинделя, а другой в этот же момент вставляет новую оправку из ячейки магазина. Весь процесс занимает от 1 до 3 секунд, что позволяет поддерживать высокий темп производства при изготовлении многооперационных деталей.

Механизм фиксации инструмента внутри шпинделя использует мощный пакет тарельчатых пружин, которые создают усилие зажима в несколько тонн. Для извлечения оправки автоматика активирует гидравлический цилиндр, и он сжимает пружины для освобождения хвостовика. Система ЧПУ отслеживает положение каждой ячейки в магазине и заранее подготавливает следующий инструмент для сокращения времени ожидания.

Большой объем инструментального магазина позволяет станку работать в течение нескольких смен без вмешательства наладчика для замены изношенных пластин. В одну ячейку устанавливают основные инструменты, а в соседние — их полные дубликаты, которые называют инструментами-сестрами. Когда система контроля фиксирует критический износ или поломку фрезы, автоматика самостоятельно выбирает запасной блок и продолжает выполнение программы.

Это особенно важно для токарно-фрезерных работ, потому что обработка твердых сплавов быстро тупит режущие кромки. Огромный запас позиций также позволяет держать в готовности оснастку для десяти разных деталей одновременно. При переходе на выпуск нового изделия персоналу не нужно тратить время на установку и привязку новых резцов.

В магазине хранят не только стандартные фрезы, но и специальные измерительные щупы, резьбофрезы, а также длинные расточные штанги. Для каждой позиции в памяти ЧПУ прописывают параметры вылета и диаметра, что исключает ошибки при расчете траектории движения. Цепные магазины большой емкости размещают в боковой или задней части станка, где они не мешают доступу к рабочей зоне.

Интерфейс Capto имеет уникальное сечение в форме многоугольника с закругленными гранями, которое обеспечивает передачу огромного крутящего момента. В отличие от конусов 7/24 или HSK такая форма полностью исключает проскальзывание инструмента при экстремальных нагрузках. Конструкция объединяет преимущества токарного и фрезерного зажимов, что делает ее идеальной для станков двойного назначения.

При точении оправка Capto обеспечивает высочайшую точность центрирования резца относительно оси вращения шпинделя. При фрезеровании конус плотно прилегает к торцевой плоскости шпинделя, и этот контакт создает дополнительную жесткость против изгибающих сил. Повторяемость позиционирования при каждой смене составляет менее 2 мкм, что гарантирует стабильность размеров детали.

Полигональный профиль равномерно распределяет усилия по всей поверхности контакта, поэтому на деталях шпинделя не возникают локальные очаги износа. Внутри хвостовика предусмотрены каналы для подачи смазочно-охлаждающей жидкости под давлением до 80 бар. Интерфейс позволяет использовать модульную оснастку, когда один базовый блок соединяют с разными удлинителями или головками.

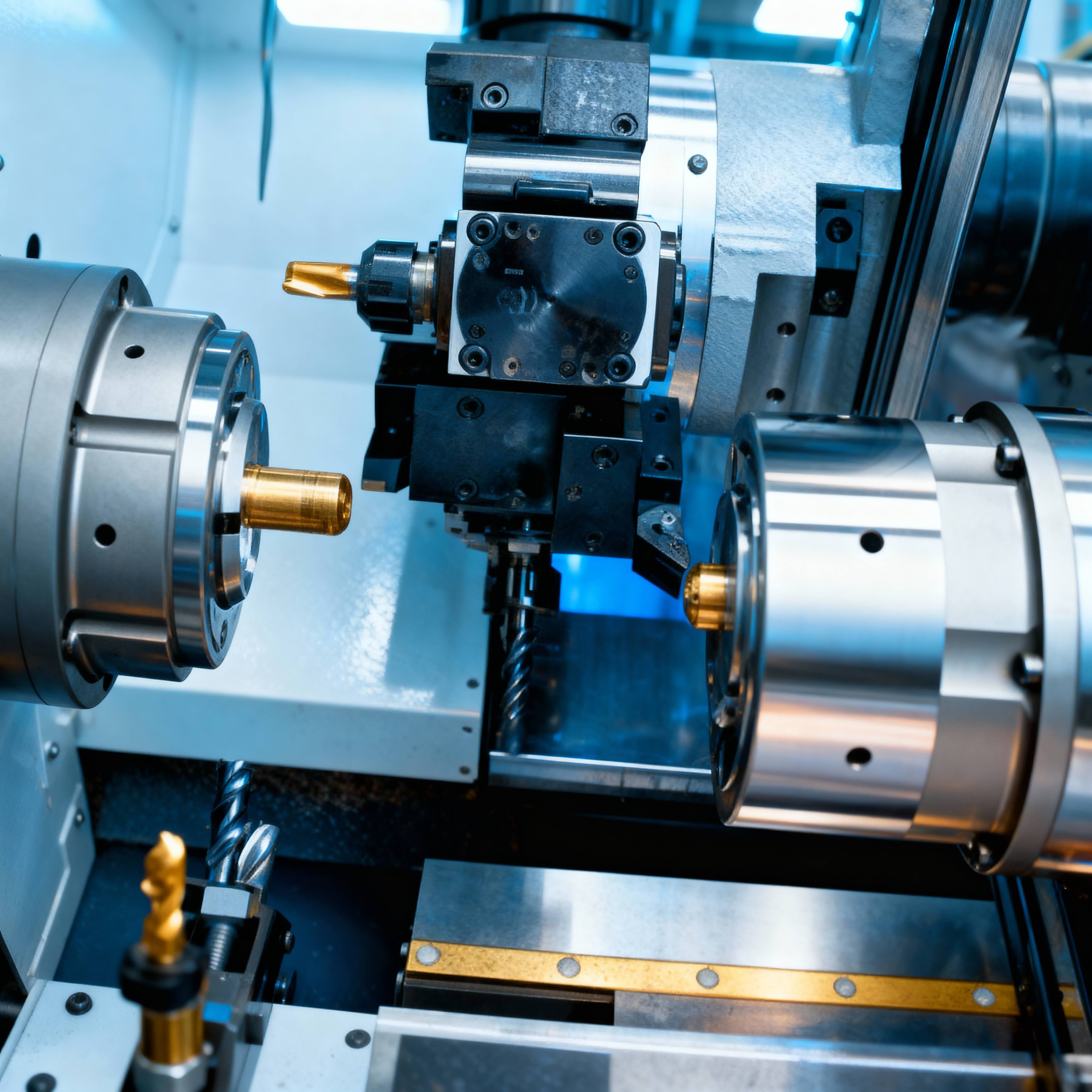

Перехват заготовки между главным шпинделем и противошпинделем происходит на лету без остановки вращения обоих узлов. Для этого система ЧПУ активирует режим электронной синхронизации, при котором два двигателя работают как единое целое. Электроника выравнивает угловые положения патронов с точностью до долей градуса, чтобы кулачки второго шпинделя попали точно в свободные зоны детали.

Когда скорости вращения и фазы полностью совпадают, противошпиндель подъезжает к заготовке и зажимает ее под контролем датчиков усилия. Только после подтверждения надежной фиксации кулачки первого патрона разжимаются и деталь перемещается для обработки обратной стороны. Весь процесс занимает несколько секунд и полностью исключает человеческий фактор.

Синхронное вращение сохраняют и в процессе резания, если деталь имеет большую длину и требует поддержки с двух сторон. Такая схема работает по принципу бесконечного люнета, предотвращая прогиб вала под давлением мощной фрезы. Если во время перехвата возникнет рассогласование скоростей хотя бы на 1%, система мгновенно остановит станок для защиты механики. Программное обеспечение автоматически корректирует координаты инструмента относительно новой базы после завершения передачи.

Керамические шарики в подшипниках шпинделя имеют в два раза меньшую массу по сравнению со стальными аналогами, что снижает центробежные силы на высоких оборотах. Это свойство позволяет разгонять фрезерный узел до 12000-18000 об/мин без опасности перегрева и разрушения сепаратора. Керамика обладает высокой твердостью и минимальным коэффициентом термического расширения, поэтому точность вращения остается стабильной при длительной работе.

При вращении такие подшипники выделяют гораздо меньше тепла, и этот факт исключает линейное удлинение шпинделя и уход размера детали. Низкое трение также позволяет снизить мощность, которая затрачивается на преодоление сопротивления внутри узла при запуске и разгоне.

Диэлектрические свойства керамики защищают поверхности качения от электроэрозии, которая часто возникает из-за наведенных токов в мощных электродвигателях. Это значительно продлевает ресурс дорогостоящего шпиндельного узла при интенсивной эксплуатации в три смены. Керамические элементы не подвержены коррозии при попадании конденсата или агрессивных компонентов смазочно-охлаждающей жидкости.

Многие токарно-фрезерные центры оснащают дополнительной нижней револьверной головкой, которая работает независимо от верхнего фрезерного шпинделя. Этот узел располагают на собственных направляющих, что позволяет вести одновременную обработку одной детали двумя разными инструментами.

Пока верхний шпиндель выполняет сложное фрезерование паза, нижняя головка может протачивать наружный диаметр или сверлить отверстие в торце. Такая параллельная работа сокращает общее время цикла на 30-50% и повышает эффективность использования оборудования. Нижний суппорт также часто используют в качестве программируемого люнета для поддержки длинных валов при силовой обдирке металла. Внутри головки устанавливают привод для вращения сверл и фрез, что расширяет список доступных операций.

Конструкция нижнего узла отличается высокой компактностью, чтобы исключить столкновения с верхним суппортом и патронами в ограниченном пространстве. Все перемещения жестко контролирует система ЧПУ, которая в реальном времени проверяет траектории на отсутствие опасных пересечений. Инструменты в нижней головке обычно имеют интерфейс BMT или VDI для быстрой смены и надежной фиксации.

Бесконтактный лазерный датчик позволяет измерять геометрические параметры фрезы непосредственно во время ее вращения на рабочих оборотах. Луч света фиксирует не только длину и диаметр инструмента, но и малейшее радиальное биение каждой режущей кромки. Если система обнаруживает скол на зубе или отклонение размера из-за износа, ЧПУ автоматически вносит коррекцию в программу обработки. Это исключает появление брака при выполнении ответственных 5-осевых операций, где траектория инструмента очень сложна.

Лазерный контроль проводят перед началом каждой чистовой операции, чтобы гарантировать идеальное соответствие готовой поверхности заданному чертежу. Процедура занимает всего несколько секунд, но дает полную уверенность в качестве текущего процесса.

Использование лазера также позволяет определять поломку мелких сверл и фрез диаметром менее 1 мм, которые трудно проверить визуально. Датчик монтируют в защищенном месте внутри станка, где специальная шторка закрывает оптику от брызг масла и летящей стружки. Программное обеспечение может сравнивать текущий профиль инструмента с эталонным образом, который хранится в памяти контроллера.

Массивная фрезерная головка вместе с узлом B-оси обладает значительным весом, который создает высокую нагрузку на вертикальные направляющие и винтовую пару. Чтобы обеспечить легкость и плавность перемещений по оси Y и Z, конструкцию снабжают гидравлической или пневматической системой балансировки.

Мощные цилиндры создают постоянное усилие, направленное вверх, которое точно уравновешивает массу суппорта в любой точке его хода. Благодаря этому приводы подачи работают в режиме минимального потребления энергии, так как им не нужно преодолевать силу тяжести. Это гарантирует высочайшую динамику разгона и торможения, что необходимо для точного копирования сложных контуров при фрезеровании.

Давление в системе компенсации регулирует автоматика, которая учитывает массу установленного в шпиндель инструмента из магазина. Плавность хода без рывков позволяет выполнять микроперемещения с точностью до 0,1 мкм, и такой показатель критичен для получения зеркальной поверхности. Отсутствие постоянной нагрузки на подшипники винтовой пары снижает их нагрев и предотвращает тепловые деформации всей системы подач.

Токарно-фрезерные операции объединяют в себе разные типы нагрузок: постоянное усилие при точении и импульсные удары при фрезеровании многозубыми фрезами. Чтобы деталь имела правильную форму и низкую шероховатость, основание станка должно эффективно поглощать эти разнонаправленные вибрации.

Станины таких машин изготавливают с мощным оребрением из чугуна высокого качества или полимербетонных композитов с высокой массой. Тяжелое основание служит надежным фундаментом для перемещения фрезерной бабки, вылет которой может создавать большие изгибающие моменты. Если жесткость будет недостаточной, при врезании инструмента возникнет резонанс, который приведет к появлению дроби на поверхности металла и к быстрой поломке пластин.

Конструкторы проектируют скелет машины так, чтобы центры масс всех подвижных узлов находились как можно ближе к направляющим станины. Это минимизирует плечо действия сил резания и предотвращает скручивание конструкции при силовой обработке. Опоры и прецизионные линейные направляющие роликового типа обеспечивают стабильность положения шпинделя под любой нагрузкой.

Контактные измерительные щупы позволяют превратить станок в точную контрольно-измерительную машину прямо в процессе производства. Перед началом обработки щуп, который находится в шпинделе, касается заготовки в нескольких точках для определения ее точного расположения и припуска. Полученные координаты автоматически передаются в систему ЧПУ, и она смещает нулевую точку программы в соответствии с реальным положением изделия. Это исключает погрешности установки и позволяет обрабатывать литые заготовки с минимальными отклонениями.

В процессе работы датчик может измерять промежуточные размеры, чтобы электроника рассчитала финальный проход с учетом отжима инструмента или теплового расширения металла. После завершения цикла система выдает отчет о соответствии детали заданным параметрам чертежа.

Применение таких систем сокращает время на наладку первой детали в партии, так как процесс поиска баз происходит в автоматическом режиме за пару минут. Щуп передает данные в контроллер через радиоканал или инфракрасный порт, что исключает наличие мешающих проводов в рабочей зоне. Программные циклы позволяют измерять не только плоские поверхности, но и диаметры отверстий, углы наклона и взаимное расположение осей.

Подача смазочно-охлаждающей жидкости под высоким давлением необходима для эффективного дробления стружки при обработке вязких сталей и титановых сплавов. Мощная струя направляется непосредственно в зону резания, где она мгновенно охлаждает кончик резца и буквально вымывает металлические частицы из глубоких полостей.

При обычном поливе жидкость часто не попадает в место контакта из-за паровой подушки, которая образуется при высокой температуре. Напор в 80 бар пробивает этот барьер, обеспечивая стабильный отвод тепла и смазку трущихся поверхностей. Это позволяет увеличить скорость резания на 20-30% без риска преждевременного износа инструмента. Стружка под таким давлением ломается на мелкие сегменты, которые легко удаляются из станка конвейером.

Система высокого давления включает в себя дополнительные насосы, баки с тонкой фильтрацией и специализированные сопла в шпинделе или револьверной головке. Тщательная очистка жидкости критически важна, чтобы частицы металла не повредили прецизионные уплотнения и клапаны внутри фрезерного узла. Высокий напор также эффективно охлаждает деталь, предотвращая ее термическую деформацию, что важно для соблюдения точных размеров.
