Токарно-фрезерная обработка

Функция полярной интерполяции преобразует декартовы координаты чертежа в согласованное движение вращательной оси шпинделя и линейной оси суппорта. Программа ЧПУ синхронизирует поворот заготовки с перемещением резца, что позволяет вырезать сложные геометрические фигуры, квадраты или шестигранники прямо на торце вала. Инструмент при этом совершает маятниковые движения, а металл вращается в патроне с переменной скоростью для поддержания стабильного режима резания.

Технология исключает необходимость использования оси Y для простых плоских элементов, что расширяет возможности даже бюджетных токарных центров. Качество полученного профиля зависит от точности датчиков положения и отсутствия люфтов в механической передаче шпинделя.

В процессе такой обработки фреза движется по виртуальной плоскости, которую формирует электроника станка в режиме реального времени. Оператор задает только конечные точки контура, а компьютер самостоятельно рассчитывает траекторию каждого микроперемещения. Такой подход обеспечивает высокую чистоту поверхности и правильную геометрию углов без образования зарезов. Полярные циклы позволяют нарезать глубокие канавки и формировать криволинейные выступы на массивных фланцах за один проход.

Ось Y обеспечивает перемещение приводного инструмента перпендикулярно оси вращения заготовки, что позволяет выполнять фрезерование пазов и отверстий со смещением от центра. Без этой опции инструмент может работать только строго по радиусу детали, что ограничивает возможности обработки сложных корпусов. Наличие третьей линейной оси дает возможность получать идеально плоские площадки и лыски с сохранением параллельности сторон.

Процесс исключает искажение формы, которое неизбежно возникает при попытке имитировать плоское движение через поворот шпинделя. Жёсткость конструкции с осью Y позволяет использовать фрезы большого диаметра для силового удаления припуска.

Этот узел часто реализуют в виде наклонного суппорта или клиновой каретки, которые обеспечивают высокую точность позиционирования в пределах 2-3 мкм. Когда выполняют сверление радиальных отверстий не по центру вала, ось Y гарантирует их строгую перпендикулярность поверхности. Технология незаменима при изготовлении деталей гидравлики, где важна высокая соосность каналов и точность расположения привалочных плоскостей.

Метод высокоскоростного обката, или скайвинга, основан на синхронном вращении заготовки и специальной фрезы под определенным углом пересечения осей. В процессе работы режущие кромки инструмента совершают скользящее движение вдоль впадины зуба, что обеспечивает высокую скорость съема металла.

Технология объединяет преимущества долбления и фрезерования, позволяя получать наружные и внутренние зубчатые венцы за один установ. Скорость обработки при таком подходе в 5 или даже 10 раз превышает показатели традиционного зубофрезерования. Станок должен обладать исключительной динамической жесткостью и мощным приводом шпинделя для реализации этого режима.

Программа управления жестко связывает обороты двух узлов, исключая малейшее рассогласование фаз вращения. Качественный результат достигают за счет микроскопической подачи и высоких окружных скоростей, что минимизирует нагрев зоны резания. Скайвинг позволяет нарезать шестерни вплотную к буртам и фланцам, где работа обычной червячной фрезы невозможна. Результат обработки характеризуется 6-7 классом точности без последующей шлифовки профиля.

Резьбофрезерование позволяет получать внутренние и наружные винтовые поверхности любого диаметра и шага одним универсальным инструментом. В отличие от метчика фреза не требует приложения огромного крутящего момента, поэтому риск поломки оснастки в глубине детали практически отсутствует.

Процесс проходит при постоянном вращении фрезы и ее движении по спиральной траектории, что обеспечивает идеальный контроль размеров профиля. Этот метод позволяет нарезать резьбу в труднообрабатываемых материалах и закаленных сталях с твердостью до 60 HRC. Качество поверхности витков получается выше за счет чистого срезания металла без эффекта смятия.

Использование одной фрезы для разных типоразмеров резьб значительно сокращает номенклатуру инструмента в магазине станка. Когда работают с глухими отверстиями, фрезерование позволяет формировать полную резьбу почти до самого дна без технологического недореза. Стружка при таком способе обработки выходит мелкой крошкой и не забивает каналы, что исключает риск заклинивания инструмента.

Для формирования сложных пазов на теле вала применяют цилиндрическую интерполяцию, которая развертывает плоскость обработки на окружность детали. Программа синхронизирует продольное движение суппорта с вращением оси C, заставляя концевую фрезу двигаться по винтовой или ломаной линии. Это позволяет получать копирные пазы, кулачковые механизмы и декоративные гравировки на деталях любого диаметра.

Поверхность заготовки в процессе резания постоянно меняет свое угловое положение, а инструмент поддерживает заданную глубину врезания. Жесткая фиксация шпинделя в каждом микрошаге предотвращает появление вибраций и дробления металла. Высокая точность геометрии паза достигается за счет отсутствия переустановок детали, так как все элементы делают за один цикл.

Применение современных CAM-систем упрощает расчет траекторий для пазов переменной ширины или глубины. Качество краев остается безупречным, что исключает необходимость долгой ручной слесарной доработки и зачистки заусенцев.

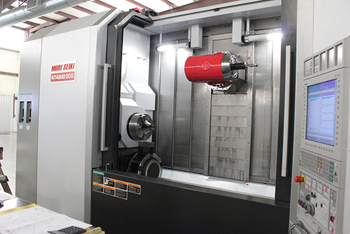

Поворотная ось B позволяет наклонять фрезерный шпиндель под любыми углами к оси вращения заготовки, что открывает доступ к пятикоординатной обработке. Эта опция дает возможность сверлить наклонные отверстия и фрезеровать сложные поверхности без применения специальных угловых оправок.

Инструмент может подходить к детали с любой стороны, обходя выступы и фланцы в автоматическом режиме. Это значительно расширяет технологические границы станка, превращая его в полноценный обрабатывающий центр для производства турбинных лопаток и имплантов. Жесткость фиксации оси B определяет точность выполнения финишных операций на криволинейных контурах.

Использование наклонной головы исключает накопление погрешностей, которые возникают при использовании нескольких отдельных установок. Программа ЧПУ управляет поворотом узла с точностью до тысячных долей градуса, обеспечивая стабильность размеров в каждой позиции. Когда выполняют токарные работы, ось B жестко стопорят, превращая фрезерный шпиндель в мощный резцедержатель. Универсальность позволяет обрабатывать массивные поковки со сложной внутренней и наружной конфигурацией за минимальное количество переходов.

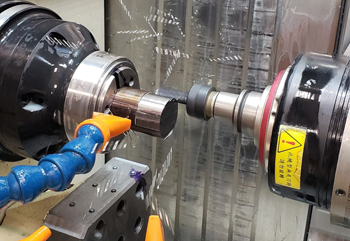

Процесс перехвата подразумевает автоматическую передачу заготовки из основного шпинделя в контршпиндель на полном ходу вращения. Электроника станка выравнивает частоту и фазу обоих узлов с идеальной точностью, чтобы исключить рывки и повреждение поверхности металла.

Когда кулачки второго шпинделя зажимают деталь, первый патрон разжимается, и деталь продолжает обработку уже с другого торца. Этот маневр позволяет выполнять полную отделку изделия с двух сторон за один автоматический цикл без участия человека. Точность соосности при таком перехвате составляет несколько микрометров, что недоступно для ручной переустановки.

Синхронизация также используется при точении длинных и тонких валов, когда оба шпинделя работают как единый привод для исключения скручивания металла. Программа контролирует крутящий момент на каждом двигателе, предотвращая возникновение внутренних напряжений в заготовке. Настройка времени срабатывания пневматики или гидравлики патронов гарантирует плавность процесса в течение миллионов циклов. После передачи данных о новом положении детали система ЧПУ корректирует нулевые точки для продолжения операций.

Встроенные алгоритмы мониторинга постоянно анализируют текущее положение всех подвижных узлов станка и сравнивают их с цифровой моделью рабочей зоны. Если программа обнаруживает опасное сближение фрезерной головы с патроном или задней бабкой, автоматика мгновенно останавливает движение. Такая защита обязательна для многоосевых центров, где инструменты перемещаются по сложным траекториям в ограниченном пространстве.

Виртуальный барьер создается вокруг каждого элемента оснастки, учитывая длину сверл и габариты резцедержателей. Использование этой функции исключает риск катастрофических повреждений шпинделя из-за невнимательности оператора или ошибок в коде.

Перед запуском новой детали мастер проводит полную симуляцию процесса на мониторе, проверяя отсутствие «зарезов» и столкновений. Современные системы учитывают динамику разгона осей для максимально точного прогнозирования траектории. Когда работают с дорогими жаропрочными сплавами, цена малейшей ошибки возрастает в десятки раз, поэтому контроль должен быть абсолютным. Система также отслеживает нагрузку на приводы, блокируя работу при случайном ударе инструмента о заготовку.

Метод непрерывного фрезерования на цилиндрической поверхности основан на совмещении быстрого вращения фрезы с медленным поворотом заготовки в патроне. Ось C при этом работает как полноценная координата подачи, обеспечивая плавное перемещение металла под режущими кромками инструмента.

Такая технология позволяет получать винтовые канавки, резьбы крупного шага и сложные профили на валах большой протяженности. Инструментальная головка перемещается вдоль детали, формируя контур за один или несколько проходов в зависимости от припуска. Стабильность процесса гарантирует отсутствие гранности и высокую гладкость стенок пазов.

Для работы в таком режиме используют фрезы с высокой частотой зубьев для снижения ударных нагрузок на шпиндельный узел. Система ЧПУ поддерживает постоянное межосевое расстояние, что исключает появление конусности на длинных заготовках. Охлаждающая жидкость должна подаваться обильно, так как зона контакта инструмента с металлом постоянно смещается. Метод востребован при изготовлении шнеков, винтовых насосов и элементов трансмиссий.

Керамический инструмент обладает экстремальной жаропрочностью и сохраняет твердость при температурах, которые мгновенно разрушают обычные твердые сплавы. Его выбирают для обработки жаропрочных никелевых и кобальтовых сплавов на скоростях, в 5-10 раз превышающих стандартные значения.

При таком резании металл в зоне контакта размягчается, что значительно снижает силы сопротивления и облегчает формирование стружки. Керамика практически не вступает в химическую реакцию с разогретой сталью, что предотвращает появление нароста на кромке. Использование пластин позволяет резко сократить время цикла при обработке массивных дисков и колец для энергетики.

Однако керамика отличается повышенной хрупкостью и требует исключительной жесткости станка и отсутствия малейших вибраций. Обработку ведут только сухим способом или с применением масляного тумана для предотвращения термического удара при резком охлаждении. Перед финишными проходами инструмент проверяют на наличие микроскопических сколов, которые могут испортить чистоту поверхности.

Применение комбинированных станков приносит максимальную выгоду при изготовлении деталей, требующих более пяти технологических переходов на разном оборудовании. Сокращение времени на логистику заготовок между токарным и фрезерным участками снижает общую себестоимость продукции на 20-30%.

Отсутствие необходимости проектировать и изготавливать сложную зажимную оснастку для каждой операции экономит бюджет предприятия. Когда сложная деталь выходит из одного станка полностью готовой, риск случайного брака при переустановках сводится к нулю. Эффективность процесса возрастает пропорционально количеству совмещенных фрезерных и токарных элементов в чертеже.

Для простых втулок или валов без пазов использование такого дорогого оборудования может быть нерентабельным из-за высокой стоимости машино-часа. Однако при выпуске мелких и средних партий уникальных изделий гибкость токарно-фрезерного центра становится решающим фактором успеха. Быстрая переналадка через смену программы позволяет оперативно реагировать на запросы заказчиков без остановки всего цеха.
