Токарно-автоматные работы

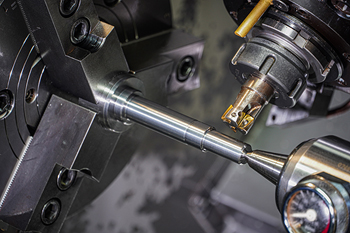

Одношпиндельные станки используют для изготовления одной детали за один рабочий цикл, когда требуется высокая точность и частая смена номенклатуры изделий. В таких машинах режущий инструмент подходит к заготовке последовательно, что позволяет легко контролировать геометрические параметры на каждом этапе пути.

Конструкция одношпиндельных автоматов проще в наладке, поэтому их выбирают для средних партий продукции от 500 до 2000 единиц. Оборудование обеспечивает высокую гибкость при переходе на новый чертеж, так как программа или кулачковый механизм управляют только одной зоной резания. Массивный шпиндель гарантирует стабильность вращения и отсутствие вибраций при работе с прутком диаметром до 40мм.

Многошпиндельные агрегаты имеют от 4 до 8 рабочих позиций, которые вращаются одновременно в едином блоке. На каждой позиции инструмент выполняет свою часть обработки, а готовое изделие выходит из станка после каждого поворота центрального барабана.

Такой метод в несколько раз повышает производительность труда и делает себестоимость продукции минимальной за счет параллельного выполнения операций. Многошпиндельные автоматы незаменимы при выпуске сотен тысяч одинаковых винтов, гаек или штуцеров в месяц.

Автоматы продольного точения, которые часто называют швейцарскими станками, предназначены для выпуска тонких и длинных деталей с малым диаметром. В такой машине заготовка перемещается через люнетную втулку, которая служит жесткой опорой непосредственно в зоне контакта с резцом. Режущий инструмент находится максимально близко к месту поддержки металла, поэтому риск прогиба или вибрации прутка полностью пропадает.

Эта технология позволяет изготавливать иглы, штифты и валы для приборостроения, где соотношение длины к диаметру превышает 10 раз. Обычный токарный станок не справится с такой задачей из-за неизбежной деформации тонкой заготовки под радиальным давлением резца.

Настройка оборудования исключает возникновение конусности на большой длине, так как расстояние между резцом и опорной втулкой остается неизменным на протяжении всего хода. Современные автоматы продольного точения имеют несколько систем координат для одновременной работы двух или трех инструментов. Когда одна часть шпинделя точит наружный профиль, приводная оснастка может сверлить радиальные отверстия или фрезеровать лыски. Точность обработки достигает 0.005 мм на диаметр, что соответствует самым строгим требованиям.

Кулачковые автоматы управляют движениями суппортов через систему механических дисков со специальным профилем. Когда распределительный вал вращается, стальные кулачки давят на рычаги и перемещают инструменты по заданной траектории в строгом ритме.

Это оборудование отличается максимальной надежностью и не требует сложной электроники для выполнения простых операций. Механические автоматы показывают высочайшую производительность при выпуске простых деталей миллионными тиражами, когда станок годами делает одно и то же изделие. Переналадка такой машины занимает несколько дней, потому что нужно изготовить и установить новый комплект дисков для каждого резца.

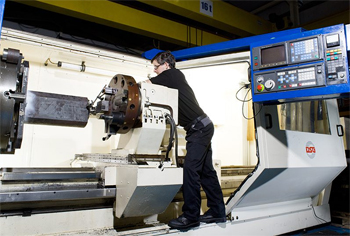

Станки с числовым программным управлением меняют тактику работы за несколько минут через загрузку нового цифрового файла в память компьютера. Все перемещения суппортов совершают прецизионные моторы, которые получают команды от электронного контроллера. ЧПУ-автоматы обеспечивают огромную гибкость, так как позволяют вносить правки в размеры детали прямо в процессе обработки без остановки линии. Оборудование легко справляется со сложными криволинейными контурами и многозаходными резьбами, которые невозможно реализовать на чистой механике.

Автоматные стали содержат повышенное количество серы, фосфора или свинца, которые улучшают разрушение структуры металла в зоне резания. Когда резец входит в такую заготовку, стружка не образует длинных спиралей, а мгновенно рассыпается на мелкие сегменты. Это свойство исключает наматывание металлических нитей на патрон и шпиндель, что критично для бесперебойной работы в автоматическом режиме.

Свинец в составе сплава АС14 выполняет роль внутренней сухой смазки, которая снижает трение и предотвращает нагрев режущей кромки. Благодаря этому скорость вращения шпинделя увеличивают на 40% по сравнению с обработкой обычных конструкционных марок стали.

Чистота поверхности после точения автоматных сталей получается выше, потому что металл не тянется за инструментом и не образует заусенцев. Ресурс резцов при работе с такими материалами возрастает в 3 раза, что уменьшает затраты на частую смену режущих пластин. Когда производят тысячи мелких винтов или шпилек, стабильность размеров остается идеальной на протяжении всей рабочей смены. Фосфор в составе стали повышает твердость поверхностного слоя, а сера облегчает процесс формирования мелкой резьбы.

Экономическая эффективность токарных автоматов проявляется при заказе партий от 1000 штук для простых деталей и от 500 штук для сложных изделий. Основная часть затрат приходится на наладку станка, установку инструмента и написание управляющей программы. Когда эти подготовительные этапы завершают, время на выпуск одной единицы продукции сокращается до нескольких десятков секунд.

При малых тиражах стоимость подготовки производства распределяют на небольшое количество деталей, что делает цену каждого изделия слишком высокой. Автоматный метод ориентируют на массовый рынок, где важна минимальная стоимость при стабильно высоком качестве.

Для кулачковых автоматов порог рентабельности начинается от 5000-10000 единиц, так как изготовление механической оснастки стоит дорого. Станки с ЧПУ позволяют снизить эту планку за счет быстрого программирования, но они всё равно требуют времени на привязку инструмента и проверку первой детали. Если заказчику нужно всего 10 или 50 втулок, выгоднее использовать универсальный токарный станок с ручным управлением. При увеличении объема до десятков тысяч штук цена падает в разы, потому что станок работает практически без участия человека.

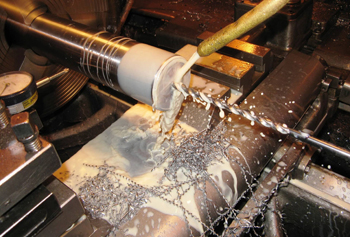

При работе токарных автоматов образуется огромный объем металлической крошки, которую необходимо мгновенно удалять из рабочей зоны. Если стружка задержится в пазах или на поверхности детали, она вызовет заклинивание шпинделя или поцарапает зеркальный металл.

Для решения задачи используют подачу смазочно-охлаждающей жидкости под высоким давлением до 50 бар. Мощный поток эмульсии вымывает отходы резания и направляет их в специальный конвейер в нижней части станка. Наклонные стенки станины исключают скопление мусора в углах и обеспечивают чистоту механизмов. Стружка перемещается по желобам в накопительный бункер в автоматическом режиме без остановки процесса.

Инструмент для автоматов подбирают с агрессивной геометрией стружколомов, которые ломают металл на фрагменты С-образной формы. Подобная мелкая фракция легко транспортируется и не создает спутанных клубков, которые опасны для оператора и оборудования. В станках продольного точения применяют специальные вакуумные вытяжки или магнитные сепараторы для очистки СОЖ от мельчайшей пыли. Чистая жидкость возвращается в систему после многоступенчатой фильтрации, что сохраняет ее смазочные свойства.

Метод накатывания резьбы основан на пластической деформации металла без образования стружки, что значительно ускоряет процесс. На токарных автоматах используют резьбонакатные головки с роликами, которые формируют витки за один быстрый проход инструмента.

Поверхностный слой металла при таком воздействии уплотняется и приобретает повышенную твердость за счет наклепа. В результате накатанная резьба получается на 20-30% прочнее нарезанной и обладает высокой усталостной стойкостью. Подобная технология исключает появление микроскопических трещин в основании витка, из которых обычно начинается разрушение крепежа.

Чистота поверхности гребней резьбы после роликов соответствует зеркальному блеску и не имеет заусенцев. Данный подход экономит материал, так как диаметр заготовки под накатку делают меньше номинального размера резьбы. Когда металл выдавливается из впадин, он заполняет выступы роликов и формирует полный профиль винта. Ресурс накатного инструмента в десятки раз превышает ресурс метчиков или резьбовых резцов при массовом производстве.

Система Gang-tool представляет собой линейную плиту, на которой инструменты установлены в ряд неподвижно друг за другом. Переключение между ними происходит за счет быстрого перемещения суппорта по осям X и Y без поворота механизмов.

Эта конструкция отличается максимальной скоростью смены инструмента, так как время на индексацию револьверного диска здесь полностью отсутствует. Плиты с инструментами имеют высокую жесткость и позволяют располагать резцы очень плотно для обработки мелких деталей. Подобная схема идеальна для автоматов продольного точения, где важна компактность и быстрота выполнения коротких операций.

Револьверные головки имеют дисковую или барабанную форму и могут вращаться для подвода нужного инструмента к детали. Такой узел позволяет устанавливать большее количество оснастки, включая приводные блоки для фрезерования и сверления. Револьверные системы лучше подходят для обработки крупных заготовок и выполнения тяжелых черновых проходов. Когда требуется сложная комбинированная обработка, поворотный механизм обеспечивает удобный доступ к заготовке под разными углами.

Автоматический податчик удерживает длинный вращающийся стержень внутри направляющего канала и предотвращает его биение. Если оставить без поддержки пруток длиной 3 метра, центробежные силы вызовут сильные колебания, которые разрушат подшипники станка.

Внутри податчика используют масляную ванну или пластиковые втулки, которые создают эффект демпфирования и гасят любые резонансы. Жидкая среда центрирует металл в трубе, обеспечивая плавное вращение даже на оборотах более 5000 в минуту. Подобная защита сохраняет качество поверхности детали и исключает поломку хрупких твердосплавных резцов.

Для исключения перекосов при подаче материала соосность податчика и шпинделя станка выверяют с точностью до 0.1 мм. Когда пруток заканчивается, система автоматически загружает новый стержень из магазина без остановки шпинделя. Датчики контроля следят за остатком металла и предотвращают зажим коротких обрезков, которые могут вылететь из патрона. Использование качественных податчиков позволяет работать в режиме «безлюдного» производства в ночные смены.

Системы мониторинга используют лазерные лучи или контактные щупы для моментальной проверки целостности мелкого инструмента после каждой операции. Когда сверло или метчик выходят из отверстия, они проходят через зону контроля, где электроника фиксирует их длину.

Если инструмент сломался в глубине заготовки, программа мгновенно блокирует дальнейшее движение и подает звуковой сигнал. Эта мера предотвращает попытку следующего резца врезаться в оставшийся в металле обломок, что спасает станок от катастрофической аварии. Особенно важна такая защита при производстве дорогих деталей из титана или жаропрочных сплавов.

Второй метод контроля основан на анализе крутящего момента двигателя шпинделя в режиме реального времени. Когда нагрузка резко возрастает при заклинивании стружки, автоматика отводит суппорт назад еще до момента разрушения кромки. Эта мгновенная реакция уберегает дорогостоящую оснастку и уменьшает количество неисправимого брака в партии. Сохраненная статистика отказов помогает технологам вовремя корректировать режимы подачи и менять инструмент превентивно.
