Токарная обработка на универсальных станках

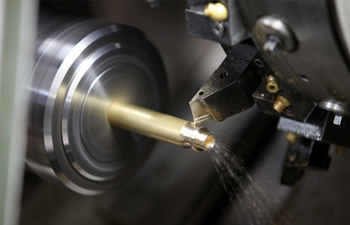

Универсальное оборудование позволяет начать обработку заготовки немедленно, без долгого процесса написания и отладки программного кода. Когда в мастерскую поступает изношенный вал или сломанная втулка, деталь просто фиксируют в патроне и приступают к проточке по фактическим размерам. Мастер вручную управляет перемещением суппорта и контролирует каждый миллиметр прохода режущего клина.

Такая гибкость обеспечивает высокую скорость выполнения единичных заказов, где время на подготовку производства в цифровой среде превысило бы время самой работы. Ручные настройки дают возможность оперативно изменять тактику резания при обнаружении скрытых дефектов металла или неоднородности литья.

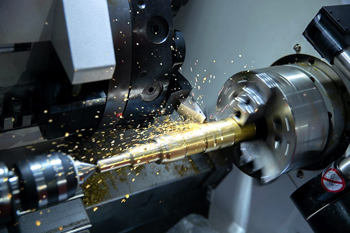

Конструкция машин предусматривает быструю смену оснастки и переход от одной операции к другой за считанные минуты. На одном агрегате последовательно выполняют обточку наружных поверхностей, нарезание резьбы и сверление отверстий без перемещения изделия между цехами. Универсальные станки занимают меньше места и требуют меньших затрат на обслуживание по сравнению с тяжелыми центрами.

Выбор скорости вращения заготовки осуществляют путем переключения рукояток коробки скоростей, которая находится внутри передней бабки. Каждое положение рычагов соответствует определенной комбинации шестерен и задает фиксированное число оборотов в минуту. Оператор подбирает режим исходя из диаметра детали и физических свойств обрабатываемого сплава.

Для массивных болванок устанавливают низкие обороты для предотвращения критического перегрева инструмента. Когда работают с мелкими деталями или выполняют чистовые проходы, скорость увеличивают для достижения нужной гладкости поверхности. Для удобства персонала таблицы с подсказками по режимам обычно закрепляют прямо на корпусе станка.

Современные универсальные машины часто оснащают частотными преобразователями для плавного регулирования вращения без остановки двигателя. Технология позволяет точно подстраивать темп резания под конкретный тип резца и марку стали. Стабильность оборотов под нагрузкой обеспечивает равномерность снятия стружки и исключает появление вибраций. При переходе от одного диаметра к другому на ступенчатых валах скорость корректируют вручную, чтобы сохранить оптимальные условия работы кромки.

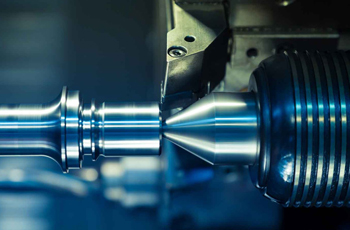

Задняя бабка служит дополнительной опорой для заготовок, длина которых значительно превышает диаметр. В пиноль устанавливают вращающийся или неподвижный центр, который плотно прижимает торец детали и фиксирует ее ось. Это предотвращает прогиб металла под действием собственного веса и сил резания в центральной части изделия.

Без такой поддержки вал начнет вибрировать и «отжиматься» от резца, что приведет к появлению бочкообразности и браку по геометрии. Жесткая фиксация в центрах гарантирует соосность всех поверхностей при многократных проходах инструмента. Последовательное перемещение бабки по направляющим станины позволяет обрабатывать детали разной протяженности.

Вторая важная функция узла — выполнение сверлильных и расточных операций по центральной оси заготовки. В конусное отверстие пиноли вставляют сверла, зенкеры или патроны с метчиками. Подачу инструмента вглубь металла осуществляют вращением маховика, который плавно выдвигает гильзу вперед. На универсальных станках бабка имеет мощный зажимной механизм для фиксации на станине в любом нужном положении.

Для получения винтовых поверхностей суппорт станка соединяют с ходовым винтом через разъемную гайку фартука. Вращение шпинделя и продольное перемещение резца жестко синхронизируют через гитару сменных шестерен или коробку подач. Каждому обороту заготовки соответствует строго определенное смещение инструмента, которое равно шагу будущей резьбы.

Токарь настраивает кинематическую цепь так, чтобы резец проходил по одной и той же траектории при каждом новом проходе. Такой метод позволяет нарезать метрические, дюймовые и модульные резьбы с высокой точностью профиля. Процесс требует внимательности при включении подачи для исключения «нарезания» новых витков поверх старых.

В конце каждого прохода резец быстро отводят от заготовки, а суппорт возвращают в исходную точку ручным или ускоренным перемещением. На универсальных станках предусмотрена возможность изменения направления движения винта для нарезания левых и правых резьб. Скорость резания при этой операции устанавливают минимальную — для предотвращения поломки хрупкой вершины инструмента. В качестве смазки используют специальные вязкие масла, которые удерживаются на металле и снижают трение.

На исправном универсальном станке опытный мастер стабильно получает детали 7-8 квалитета точности. Погрешность размеров при чистовом точении варьируется в пределах 0.01-0.03 мм в зависимости от квалификации персонала и состояния направляющих. Контроль параметров осуществляют по лимбам маховиков, где цена деления часто составляет 0.02 мм на диаметр.

Для достижения более жестких допусков применяют метод пробных проходов и замеры микрометром после каждого этапа снятия стружки. Стабильность результата зависит от жесткости крепления заготовки и отсутствия радиального биения в подшипниках шпинделя. Качественная оснастка позволяет выдерживать размеры с минимальным разбросом в партии.

На точность итогового изделия влияют тепловые деформации металла и износ режущей кромки в процессе работы. При финишной отделке учитывают припуск на остывание детали, так как нагрев вызывает расширение стали на несколько сотых долей миллиметра. Использование индикаторов часового типа для выверки заготовки в патроне повышает точность центрирования до 0.005 мм. Универсальные станки подходят для изготовления посадочных мест под подшипники качения и прецизионные втулки.

Быстросменный механизм позволяет заменять инструмент за несколько секунд без повторной выверки положения вершины резца по центру. Оснастка состоит из жесткого блока и набора съемных кассет, в которых заранее фиксируют и настраивают различные типы резцов. Когда операция завершается, мастер просто снимает одну кассету и устанавливает другую нажатием рычага.

Этот прием сокращает время на вспомогательные действия на 20%, что особенно важно при выполнении сложных комплексных заказов. Резцедержатель обеспечивает высокую повторяемость позиционирования кромки, что исключает ошибки при смене этапов обработки. Жесткость конструкции предотвращает вибрации инструмента при силовом точении.

Использование кассетной системы дает возможность хранить настроенный инструмент для типовых работ в готовом виде. Каждая вставка имеет регулировочный винт для точной установки высоты резца относительно оси вращения. Этот подход убирает необходимость подкладывания металлических пластин под тело инструмента, что часто вызывает перекосы. На универсальных станках такое устройство превращает ручной труд в организованный и технологичный процесс.

Для вытачивания коротких конусов на универсальных станках используют поворотную часть верхнего суппорта. Мастер ослабляет крепежные болты и разворачивает каретку на нужный угол по градусной шкале, которая нанесена на основание. Подачу резца осуществляют вручную вращением рукоятки верхних салазок вдоль наклонной траектории.

Этот метод подходит для формирования фасок, центровых отверстий и конусных наконечников на деталях небольшой длины. Точность угла при такой настройке составляет около 15-30 минут, что достаточно для большинства технических сопряжений. Качество поверхности зависит от плавности движений оператора при подаче инструмента.

Длинные пологие конусы изготавливают с помощью конусной линейки или методом смещения задней бабки. Линейка крепится к станине и задает траекторию движения всего суппорта через специальный тяговый механизм. Смещение корпуса задней бабки в поперечном направлении заставляет деталь вращаться под наклоном к оси шпинделя. При продольном движении резца получается конус по всей длине вала, что используют при производстве осей и штоков.

Точная горизонтальная установка исключает риск скручивания массивной станины под действием собственного веса и нагрузок от шпинделя. Если направляющие имеют даже незначительный перекос, суппорт будет перемещаться по нелинейной траектории, что вызовет появление конусности на цилиндрических деталях.

Станок выставляют с помощью прецизионных уровней с ценой деления 0.02 мм на метр длины. Оборудование крепят к бетонному основанию через анкерные болты или виброопоры для гашения внешних колебаний. Правильное положение базы гарантирует сохранение паспортной точности и исключает преждевременный износ подшипников.

Регулярная проверка уровня обязательна, так как почва или фундамент могут просесть со временем. Когда станок стоит ровно, смазка в коробке подач и в направляющих распределяется равномерно по всем каналам. Данная мера предотвращает масляное голодание узлов трения и снижает шум при работе на высоких оборотах. Жесткий фундамент поглощает вибрации, которые возникают при черновой обдирке неровных отливок.

Патрон с независимым перемещением кулачков позволяет фиксировать заготовки сложной формы, у которых ось вращения не совпадает с геометрическим центром. Каждый зажимной элемент перемещают отдельно, что дает возможность смещать деталь в пространстве патрона. Мастер выставляет нужное положение, контролируя биение или вылет критических точек с помощью индикатора часового типа.

Такая оснастка незаменима при точении эксцентриков, коленчатых валов и корпусов насосов на универсальных станках. Жесткая фиксация исключает сдвиг металла под действием центробежных сил на рабочих скоростях.

Для балансировки вращающихся масс на планшайбу часто крепят дополнительные противовесы. Подобный подход снижает вибрации и защищает шпиндельный узел от разрушительных динамических нагрузок. При точении прерывистых поверхностей используют резцы с повышенной вязкостью для предотвращения сколов режущей кромки. Скорость резания в таких условиях выбирают ниже стандартной для обеспечения безопасности процесса.

При точении на универсальных станках оператор постоянно контролирует сход стружки для предотвращения ее наматывания на патрон или деталь. Если образуется длинная лента, используют резцы со специальной заточкой передней грани, которая способствует дроблению металла на мелкие сегменты. Кратковременные остановки подачи вручную также помогают ломать непрерывную нить, обеспечивая безопасность рабочей зоны.

Для уборки отходов применяют стальные крючки и щетки, которые позволяют удалять металл без риска травмирования рук. Чистота станины гарантирует беспрепятственное перемещение суппорта и точность позиционирования инструмента.

Своевременное удаление металлической крошки из поддона предотвращает засорение системы слива охлаждающей жидкости. Когда работают с вязкими материалами, направляют струю СОЖ так, чтобы она помогала смывать отходы в сторону от зажимного устройства. Наличие защитных экранов на станке ограничивает разлет раскаленной стружки по цеху.

Система цифровой индикации заменяет ручной отсчет делений по лимбам и исключает ошибки, связанные с люфтами в винтовых парах. На оси станка устанавливают оптические или магнитные линейки, которые передают точные координаты суппорта на электронное табло. Оператор видит фактическое перемещение резца с точностью до 0.005 мм в реальном времени.

Данная технология значительно упрощает изготовление ступенчатых валов и точных отверстий, так как убирает необходимость частых промежуточных замеров микрометром. УЦИ позволяет обнулять координаты в любой точке и работать по относительным размерам чертежа.

Использование электроники повышает производительность труда на 30% за счет сокращения времени на настройку и контроль. Система может хранить в памяти координаты нескольких инструментов, что облегчает выполнение комплексных операций. Наглядное отображение цифр снижает утомляемость глаз мастера и минимизирует вероятность случайного брака из-за невнимательности. Даже старое оборудование после установки линеек обеспечивает точность, сопоставимую с современными станками.

Регулярная замена масла и очистка внутренних механизмов обеспечивают плавность перемещения суппорта и точность нарезания резьб. Масло в картере фартука должно соответствовать паспортным характеристикам для обеспечения качественной смазки шестерен и червячных пар. Наличие металлической пудры в жидкости указывает на износ деталей, поэтому систему периодически промывают чистым составом.

Контроль состояния разъемной гайки ходового винта исключает появление осевых люфтов, которые губительны для качества резьбы. Тщательный уход за рукоятками переключения предотвращает их самопроизвольное выключение под нагрузкой.

Смазку направляющих проводят перед началом каждой смены через специальные масленки или автоматическую систему централизованной подачи. Чистота войлочных скребков на концах каретки имеет решающее значение для удаления пыли и мелкой крошки с рабочих плоскостей. Если грязь попадет под суппорт, на металле станины появятся глубокие задиры, которые невозможно будет убрать без капитального ремонта.

Ручная обработка небольших партий в 10-20 деталей часто оказывается дешевле из-за отсутствия затрат на написание управляющего кода и сложную наладку. Когда геометрия изделия проста и не требует одновременного движения по нескольким осям, универсальный станок справляется с задачей максимально эффективно.

Стоимость нормо-часа на ручном оборудовании обычно ниже, что позволяет предлагать заказчикам более привлекательные цены. Метод прямой настройки по упорам обеспечивает высокую скорость выпуска простых втулок, шпилек и болтов. Гибкость процесса дает возможность вносить изменения в конструкцию прямо в ходе изготовления пробной партии.

Для работы на универсальных станках не требуются дорогие лицензионные программы и высококвалифицированные программисты. Весь процесс контролирует мастер, который может мгновенно адаптироваться к изменениям качества поступающего сырья. Когда заготовки имеют большие припуски или неровности литья, ручное управление позволяет бережно пройти опасные участки без риска поломки инструмента.
