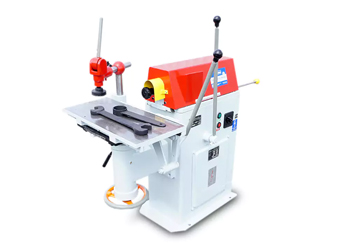

Горизонтально-сверлильные станки

В горизонтальных станках для обработки глубоких полостей часто применяют метод встречного вращения, когда деталь и сверло движутся в разные стороны. Такая схема позволяет значительно снизить увод инструмента от центральной оси, потому что возникающие силы резания уравновешивают друг друга.

Если вращать только сверло, оно неизбежно отклонится вниз под действием силы тяжести или неоднородности структуры металла. Когда же сама деталь тоже совершает обороты, любая погрешность распределяется равномерно по всей окружности, и это гарантирует идеальную прямолинейность канала на протяжении многих метров. Этот принцип используют при производстве артиллерийских стволов, валов судовых двигателей и других ответственных узлов машиностроения.

Для реализации этого процесса станок оснащают мощной передней бабкой с полым шпинделем, внутри которого фиксируют заготовку с помощью гидравлического патрона. Заднюю часть длинномерной детали поддерживают специальными люнетами, которые исключают провисание и опасные вибрации во время интенсивной работы. Скорость вращения заготовки и инструмента рассчитывают так, чтобы суммарный показатель соответствовал техническим характеристикам сплава.

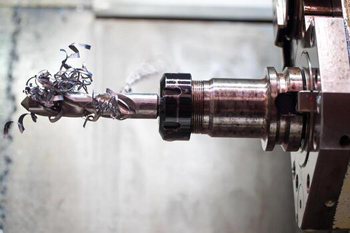

Удаление металлического шлама из горизонтального отверстия - серьезная проблема, потому что сила тяжести не способствует выходу отходов наружу. Для решения этой задачи используют системы принудительной подачи смазочно-охлаждающей жидкости под высоким давлением непосредственно через внутренний канал сверла. Мощный поток эмульсии выталкивает стружку по спиральным канавкам инструмента к выходу из полости, где ее подхватывает конвейер.

Если давление будет недостаточным, плотная пробка из металла мгновенно заклинит шпиндель и приведет к поломке дорогостоящей оснастки. По этой причине насосные станции горизонтальных машин имеют производительность в несколько раз выше, чем у вертикальных аналогов.

Дополнительно в конструкцию станка встраивают шнековые транспортеры, которые располагают вдоль всей длины станины под рабочей зоной. Они непрерывно перемещают собранную стружку в накопительный бункер, предотвращая ее скопление на прецизионных направляющих. Чтобы мелкие частицы не повредили поверхность канала, применяют сверла с полированными канавками, которые уменьшают трение и облегчают скольжение отходов.

Длинные заготовки под собственным весом подвержены прогибу, который делает невозможным получение соосного отверстия по всей длине. Для предотвращения этого эффекта горизонтальные станки комплектуют поддерживающими люнетами разного типа. Эти устройства устанавливают на направляющие станины и фиксируют в нужных точках для создания дополнительных опорных узлов.

Подвижные люнеты перемещаются вслед за режущим инструментом, что обеспечивает постоянную жесткость системы в зоне непосредственного контакта сверла с металлом. Использование роликовых опор снижает трение и предотвращает появление царапин на предварительно обработанной поверхности вала или трубы.

Настройку каждого люнета производят по лазерному лучу или с помощью прецизионных уровней, чтобы выставить деталь строго параллельно оси движения шпинделя. Конструкция опор позволяет работать с объектами разного диаметра благодаря регулируемым винтовым прижимам. В мощных станках люнеты имеют гидравлический привод, который автоматически центрирует заготовку при зажиме. Если пренебречь установкой этих узлов, биение детали приведет к быстрому износу подшипников шпиндельной головки и поломке инструмента.

Вход сверла в тело заготовки на горизонтальном станке требует особой точности, чтобы исключить рыскание инструмента на первых сантиметрах пути. Для этого используют сменные направляющие втулки, которые монтируют в специальный кронштейн перед торцом детали.

Зазор между инструментом и внутренней поверхностью втулки минимален, и это заставляет сверло входить в металл строго перпендикулярно плоскости. Без такой поддержки длинный шпиндель может слегка изогнуться при первом касании, что приведет к перекосу всего отверстия. Втулки изготавливают из закаленной стали или твердых сплавов, чтобы они сохраняли геометрию при постоянном трении.

Для разных типов сверл подбирают соответствующие насадки, которые быстро меняют при переходе на другой диаметр. Подобная оснастка также выполняет функцию первичного приемника для смазочно-охлаждающей жидкости, которую подают в зону резания. Когда сверло погружается в материал на достаточную глубину, оно начинает самоцентрироваться, и роль направляющей втулки снижается. Но на начальном этапе этот узел - единственный гарант соблюдения допусков по расположению отверстия.

Горизонтально-сверлильные станки часто оснащают массивным поворотным столом, который способен перемещаться по нескольким осям. Это позволяет обрабатывать детали сложной формы с разных сторон без их переустановки, что значительно сокращает общее время производственного цикла. Стол вращается на 360 градусов, и такая мобильность дает возможность сверлить отверстия в торцевых и боковых поверхностях под любым углом.

Фиксацию стола в нужном положении производят мощными гидравлическими зажимами, которые исключают смещение даже при работе с инструментами большого диаметра. Точность позиционирования контролируют оптические датчики, которые передают данные в систему управления.

Возможность наклона стола в некоторых моделях позволяет выполнять операции над косыми отверстиями в тяжелых отливках и станинах. Заготовку крепят к поверхности через Т-образные пазы, которые выдерживают огромные усилия на отрыв во время сверления. Применение поворотного механизма избавляет от необходимости использовать сложные и дорогие приспособления для наклона самой детали. Такая универсальность превращает станок в многофункциональный центр, где можно выполнять и фрезерование, и растачивание.

Высокое давление подачи жидкости требует безупречной чистоты эмульсии, чтобы не повредить прецизионные насосы и внутренние каналы инструмента. Система фильтрации горизонтального станка включает несколько ступеней очистки, начиная от грубых сеток и заканчивая магнитными сепараторами.

В первую очередь отсекают крупную стружку, которую шнековый конвейер уводит в бункер. Затем жидкость попадает в центробежные циклоны, где под действием инерции отделяются мельчайшие частицы металла и абразивная пыль. Если эти примеси останутся в потоке, они будут действовать как наждак, быстро стирая стенки сверл и уплотнения шпинделя.

Финальную очистку проводят бумажные или картриджные фильтры, которые задерживают частицы размером до 5-10 мкм. Контроль состояния фильтров осуществляют датчики давления: при их засорении система подает сигнал о необходимости обслуживания. Накопительные баки имеют большой объем для естественного осаждения тяжелых фракций и охлаждения состава.

Огромная масса горизонтального оборудования и обрабатываемых на нем деталей создает колоссальные нагрузки на основание цеха. Станина таких машин может достигать в длину 15-20 метров, и любое малейшее проседание грунта приведет к нарушению геометрии направляющих. По этой причине станки устанавливают на индивидуальный армированный фундамент, глубина которого иногда превышает 2 метра.

В бетон закладывают анкерные колодцы для крепления регулировочных опор, через которые производят точное выравнивание станка в горизонтальной плоскости. Правильный монтаж исключает деформацию корпуса под весом заготовок, достигающим нескольких десятков тонн.

Фундамент также выполняет роль виброгасителя, который поглощает резонансы от мощного двигателя и процесса прерывистого резания. Если вибрация будет передаваться на соседнее оборудование, это испортит точность обработки на всем участке. Между основанием станка и полом часто прокладывают специальные демпфирующие маты или устанавливают виброопоры. Периодически геометрию фундамента проверяют с помощью лазерных трекеров, чтобы своевременно компенсировать возможную усадку.

Горизонтальное расположение направляющих делает их крайне уязвимыми для попадания горячей стружки и агрессивной смазочно-охлаждающей жидкости. Для защиты этих прецизионных поверхностей используют телескопические кожухи, которые состоят из нескольких стальных секций.

При перемещении шпиндельной бабки листы сдвигаются или раздвигаются, полностью закрывая рабочую зону от внешнего воздействия. Каждый сегмент кожуха снабжают полимерными скребками, которые при движении очищают металл от налета масла и мелкой пыли. Подобная защита предотвращает появление задиров и преждевременный износ трущихся пар, сохраняя точность хода.

Внутреннее пространство под кожухами часто находится под небольшим избыточным давлением воздуха, что исключает проникновение мелкодисперсного тумана внутрь механизма. Дополнительно используют гофрированные чехлы из маслостойких материалов для защиты ходовых винтов и датчиков перемещения. Если стружка попадет на незащищенную направляющую, она быстро приведет к заклиниванию каретки.

При сверлении отверстий длиной более 5 м визуальный контроль процесса становится невозможным, поэтому применяют лазерные измерительные системы. Луч направляют сквозь полый шпиндель и сверло к донной части отверстия, где установлена фоточувствительная мишень.

Данные о положении светового пятна мгновенно передаются на монитор, показывая малейшие отклонения инструмента от заданной оси. Такая технология позволяет оператору или автоматике корректировать параметры подачи и скорости вращения в режиме реального времени. Это исключает риск получения бракованной детали из-за скрытого увода сверла внутри массива металла.

Лазер также используют для предварительной выверки соосности всех узлов станка перед началом работы. Он помогает идеально выставить люнеты, переднюю бабку и направляющую втулку на одной линии с погрешностью до 0,01 мм. Использование оптических методов измерения необходимо при производстве ответственных деталей для энергетики и нефтегазовой отрасли. Система фиксирует не только отклонение по центру, но и возможный перекос оси, который может возникнуть из-за износа направляющих.

Сплошное сверление подразумевает полное превращение металла внутри отверстия в стружку, что требует огромных затрат мощности двигателя. В горизонтальных станках при работе с большими диаметрами чаще применяют корончатые (кольцевые) сверла, которые прорезают лишь узкую канавку по периметру. Внутри остается цельный столбик металла, который извлекают после завершения прохода.

Такой метод значительно снижает осевое усилие и тепловую нагрузку на оборудование, так как объем удаляемого материала сокращается в несколько раз. Корончатое сверление позволяет эффективно обрабатывать отверстия диаметром 100-200 мм и более на глубоких вылетах.

При использовании этого метода требования к жесткости системы возрастают, так как любая вибрация может привести к сколу твердосплавных зубьев коронки. Смазочно-охлаждающую жидкость подают под давлением как внутрь инструмента, так и снаружи, чтобы обеспечить качественную промывку узкого реза. Оставшийся сердечник металла можно использовать в дальнейшем для изготовления других деталей, что снижает общую себестоимость производства. Сплошное же сверление оправдано только для малых диаметров или в случаях, когда материал заготовки имеет внутренние дефекты.

Для надежной фиксации тяжелых заготовок и подвижных узлов станка используют гидравлические зажимные механизмы, встроенные в Т-образные пазы. Эти устройства создают усилие в несколько тонн, которое намертво прижимает деталь к опорной поверхности и предотвращает ее смещение при врезании сверла.

Питание зажимов происходит от общей гидростанции станка через систему гибких шлангов и распределителей. Автоматика контролирует давление в системе и блокирует запуск шпинделя, если фиксация недостаточно надежна. Это исключает человеческий фактор и предотвращает аварийные ситуации, связанные с вырыванием заготовки из тисков.

При обработке тонкостенных деталей давление в зажимах плавно регулируют, чтобы избежать деформации стенок изделия. В некоторых моделях используют самоцентрирующиеся гидравлические захваты, которые автоматически выставляют деталь по оси вращения. Подобные узлы значительно ускоряют процесс переналадки оборудования при переходе на другой типоразмер продукции. Гидравлика обеспечивает стабильное усилие на протяжении всего времени обработки, не ослабевая от вибраций или нагрева.

Длинная станина горизонтального станка при изменении температуры в цехе может менять свои линейные размеры на доли миллиметра. Даже такой незначительный сдвиг критичен при сверлении прецизионных отверстий большой протяженности. Для борьбы с этим явлением современные машины оснащают датчиками температуры, которые расположены в разных точках корпуса и фундамента.

Система управления анализирует данные и автоматически вносит программную коррекцию в координаты перемещения шпинделя. Подобный алгоритм позволяет сохранять точность обработки вне зависимости от времени суток и времени года без остановки производства.

Тепло также выделяется при работе подшипников и гидросистемы, что может вызвать локальные деформации шпиндельной головки. Для минимизации этого влияния применяют системы принудительного охлаждения масла и станины с помощью чиллеров. Термическая стабильность оборудования напрямую влияет на повторяемость размеров в серийных партиях деталей. Если станок не имеет функции компенсации, оператору приходится периодически делать паузы для выравнивания температуры всех узлов.

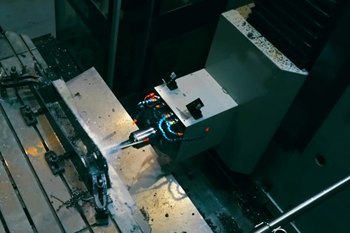

Горизонтальные сверлильные центры с ЧПУ часто оснащают автоматическими сменщиками инструмента с магазинами большой емкости. Инструментальный барабан или цепь располагают сбоку от станины, чтобы не мешать перемещению крупногабаритных заготовок. Специальный манипулятор захватывает нужное сверло или расточную оправку и устанавливает ее в шпиндель за несколько секунд.

Подобная автоматизация исключает ручной труд и сводит к минимуму время простоя оборудования при смене операций. Каждое посадочное место в магазине имеет кодировку, которая позволяет системе управления безошибочно выбирать нужную оснастку по программе.

Держатели инструмента снабжают хвостовиками типа BT или HSK, которые гарантируют высокую жесткость и точность позиционирования. Перед установкой в шпиндель посадочное гнездо автоматически продувается сжатым воздухом для удаления пыли и капель масла. Это важно для сохранения минимального биения и предотвращения заклинивания конуса. Наличие автоматической смены позволяет выполнять весь цикл обработки детали, от центровки до нарезания резьбы, в автономном режиме.
