Сверлильные станки

Ременной привод в сверлильном оборудовании состоит из шкивов и гибкого ремня, который передает вращение от двигателя на шпиндель. Такая схема обеспечивает плавность хода и низкий уровень шума, а также защищает мотор от перегрузок при заклинивании инструмента. Изменение скорости вращения в подобных моделях производят путем перестановки ремня на шкивы разного диаметра.

Эту конструкцию часто выбирают для станков небольшой и средней мощности, потому что она проста в обслуживании и стоит дешевле. Если ремень изнашивается со временем, его заменяют за несколько минут без полной разборки узла.

Шестеренчатая передача подразумевает использование коробки скоростей с зубчатыми колесами, которые находятся в масляной ванне. Такая система позволяет передавать значительно более высокий крутящий момент без проскальзывания, что необходимо для сверления отверстий большого диаметра в твердых сплавах. Переключение оборотов выполняют при помощи рычагов на передней панели, поэтому процесс занимает минимум времени. Зубчатый привод отличается высокой жесткостью и долговечностью, но требует регулярного контроля уровня масла в картере.

Внутренняя полость шпинделя часто имеет форму конуса Морзе, который служит для центровки и надежного закрепления режущего инструмента. Такая геометрия обеспечивает высокую точность вращения и исключает биение сверла, потому что поверхности плотно прилегают друг к другу под действием осевой силы.

Хвостовик сверла или переходную втулку просто вставляют в отверстие, а сила трения удерживает деталь на месте во время работы. Инструмент извлекают из гнезда с помощью металлического клина, который вставляют в специальный технологический паз шпиндельного узла.

Использование единого стандарта позволяет быстро менять оснастку разного диаметра без перенастройки всего оборудования. Производители выпускают конусы нескольких номеров от 0 до 6, и каждый размер соответствует определенному диапазону диаметров сверления. Если хвостовик инструмента меньше отверстия в шпинделе, применяют переходные втулки, которые компенсируют разницу в размерах. Такая система крепления выдерживает большие крутящие моменты и гарантирует соосность отверстия относительно оси вращения шпинделя.

Глубину погружения инструмента в металл контролируют через перемещение пиноли шпинделя, которую двигают вдоль вертикальной оси. Для ручного управления используют боковую рукоятку с реечной передачей, которая преобразует вращательное движение в поступательное.

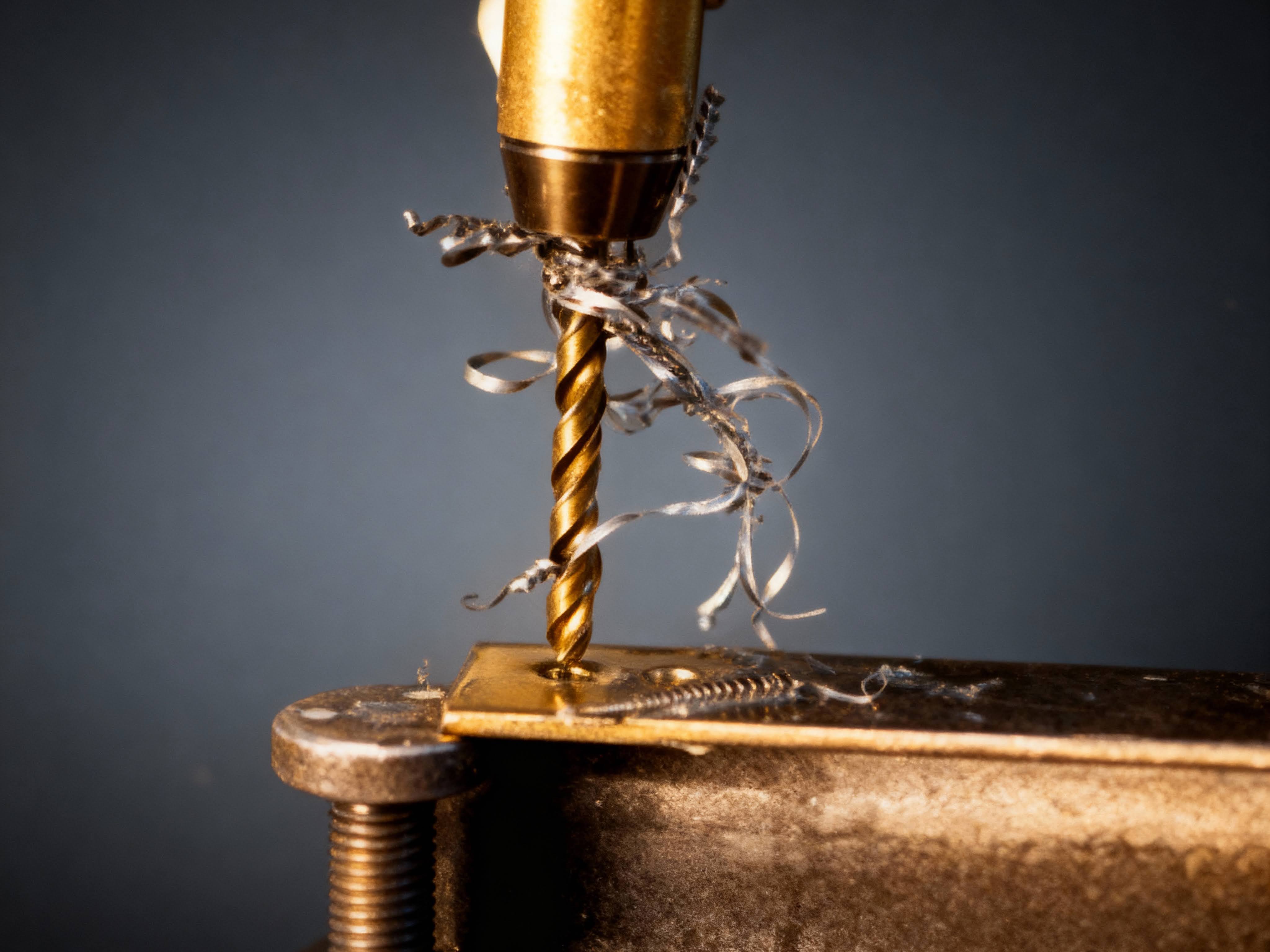

Операция требует плавности, чтобы сверло входило в материал без резких рывков и не ломалось при первичном врезании. На корпусе станка обычно закрепляют мерную шкалу или цифровой индикатор, который показывает текущее положение режущей кромки с точностью до 0,1 мм.

Для создания серии одинаковых отверстий в конструкции предусматривают механический ограничитель хода. Он представляет собой упорную гайку или штифт, который блокирует дальнейшее движение пиноли при достижении заданной отметки. В более сложных моделях используют систему концевых выключателей, которые подают сигнал на остановку привода или возврат инструмента в исходную точку. Правильная настройка вылета шпинделя предотвращает повреждение рабочего стола и гарантирует соблюдение проектных размеров заготовки.

Основание и колонну станка изготавливают из толстостенного чугунного литья, потому что этот материал обладает отличными демпфирующими свойствами. Большой вес конструкции необходим для гашения вибраций, которые неизбежно возникают при контакте вращающегося сверла с твердым металлом. Если станина будет слишком легкой, возникнет резонанс, и это приведет к быстрому износу подшипников и ухудшению качества поверхности отверстия.

Массивный фундамент обеспечивает стабильность геометрических параметров оборудования под действием высоких механических нагрузок. Широкое опорное основание позволяет надежно закрепить агрегат на полу цеха с помощью анкерных болтов. Внутренние полости литых деталей часто снабжают ребрами жесткости, которые увеличивают сопротивление конструкции на изгиб и кручение.

Тяжелая станина также служит противовесом для консольных узлов в радиально-сверлильных машинах, когда шпиндельную головку выдвигают на максимальное расстояние. Правильное распределение массы внутри станка минимизирует температурные деформации, которые могут возникнуть при длительной работе двигателя.

Механизм автоматической подачи включает в себя отдельную коробку передач, которая передает движение от главного вала на пиноль шпинделя. Скорость вертикального перемещения задают в миллиметрах на один оборот, чтобы обеспечить оптимальный режим резания для разных типов металлов.

Настройку выполняют с помощью рукояток на головке станка, которые подключают нужную комбинацию шестерен внутри узла. Такая система снимает физическую нагрузку при работе с крупными сверлами и гарантирует равномерное давление на режущую кромку на протяжении всего цикла.

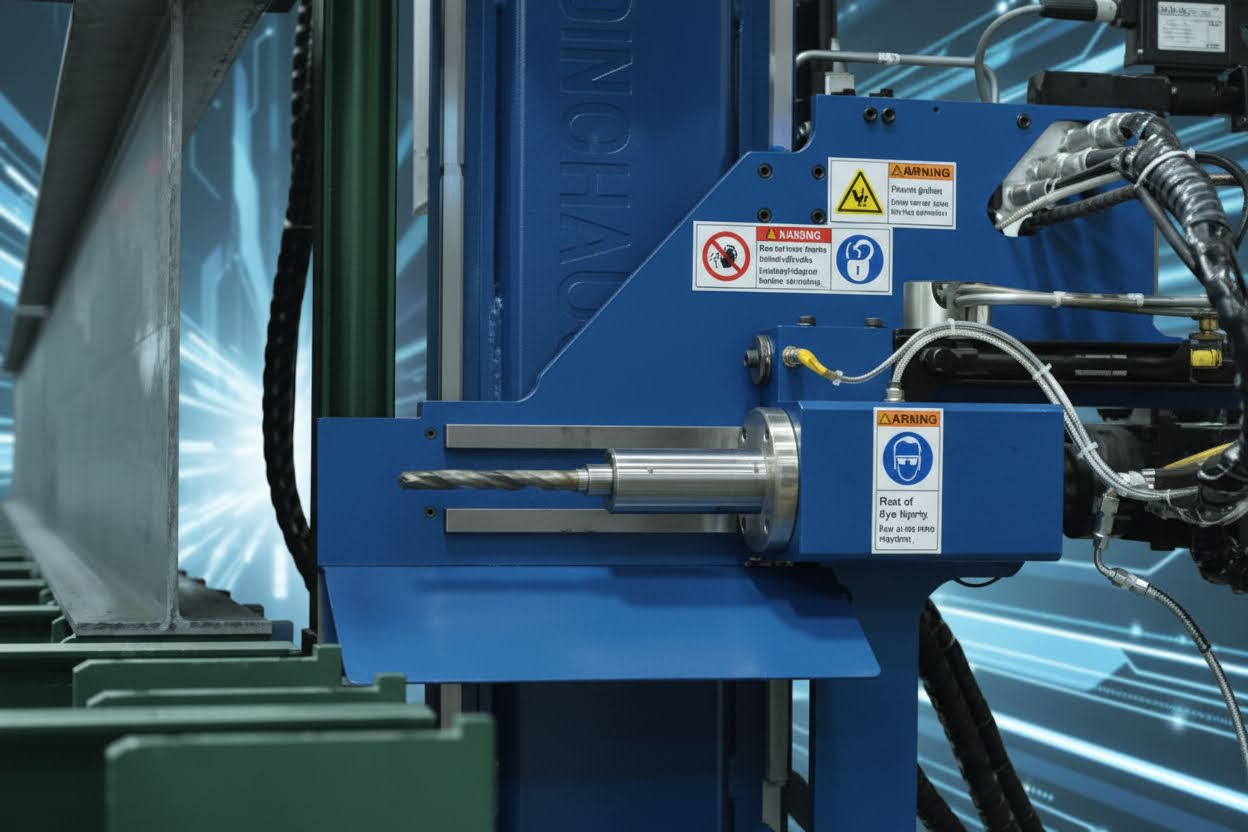

Включение автоподачи производят нажатием кнопки или поворотом рычага, после чего шпиндель начинает плавное движение вниз без участия внешних сил. Когда сверло достигает нужной глубины, срабатывает муфта предельного момента или механический упор, который отключает привод. Это исключает поломку инструмента и позволяет получать отверстия с идеально ровными стенками по всей длине прохода. В современных цифровых моделях подачу контролирует шаговый электродвигатель, который получает команды от контроллера управления.

Рабочий стол сверлильного станка часто снабжают механизмом поворота вокруг колонны и возможностью наклона в обе стороны на угол до 45°. Такое конструктивное решение расширяет функционал оборудования, так как позволяет сверлить отверстия под углом без использования сложных зажимных приспособлений.

Поверхность стола имеет точно обработанные Т-образные пазы, которые служат для установки тисков, прихватов или делительных головок. Перемещение стола по вертикали осуществляют с помощью реечного механизма и зубчатой передачи, которая обеспечивает легкий подъем тяжелых узлов.

Возможность вращения стола вокруг собственной оси упрощает позиционирование заготовки относительно центра вращения шпинделя. Деталь фиксируют один раз, а затем перемещают саму рабочую поверхность в нужное положение для выполнения нескольких операций. После настройки координат стол жестко блокируют стопорными рукоятками, чтобы исключить любое смещение во время врезания сверла в металл. Некоторые модели имеют крестовинный стол, который двигается в двух горизонтальных направлениях по направляющим типа ласточкин хвост.

Диаметр вертикальной стойки определяет общую жесткость станка и его способность выдерживать радиальные нагрузки во время сверления. Колонну изготавливают из бесшовной стальной трубы или цельной отливки с толстыми стенками для предотвращения упругих деформаций.

Чем выше этот показатель, тем меньше шпиндельная головка отклоняется от вертикальной оси при значительном усилии подачи. На поверхности стойки нарезают зубчатую рейку или устанавливают винтовую пару, которая отвечает за перемещение рабочего стола и кронштейна шпиндельной бабки.

Поверхность колонны проходит процедуру шлифовки и закалки для обеспечения плавного хода подвижных частей и защиты от механических повреждений. Если диаметр опоры подобран неправильно, при работе возникнет отжим инструмента, который приведет к перекосу отверстия и быстрой поломке сверла. В радиальных станках стойку делают особенно мощной, так как она удерживает тяжелую горизонтальную траверсу с вылетом более 1000 мм. Точность геометрии этого узла напрямую влияет на перпендикулярность оси сверления относительно плоскости основания.

Частотный преобразователь позволяет плавно изменять скорость вращения шпинделя без остановки двигателя и ручной переброски приводных ремней. Устройство регулирует параметры электрического тока, который поступает на обмотки мотора, что меняет число оборотов вала в широком диапазоне. Это дает возможность подобрать идеальный режим резания для любого диаметра инструмента и разной твердости обрабатываемого сплава.

На панели управления обычно размещают потенциометр и цифровое табло, которое отображает точное количество оборотов в минуту в реальном времени. Применение электроники обеспечивает сохранение высокого крутящего момента даже при работе на низких скоростях, что важно для нарезания резьбы или сверления коронками. Инвертор также выполняет функцию защиты двигателя от перепадов напряжения и короткого замыкания в сети питания.

Плавный пуск и мгновенная остановка вращения снижают механическую нагрузку на узлы станка и продлевают срок службы подшипников. Использование частотного регулирования уменьшает общее потребление электроэнергии, так как мощность мотора адаптируют под реальную нагрузку.

Механический ограничитель служит для контроля перемещения пиноли и предотвращает чрезмерное погружение инструмента в тело заготовки. Конструкция включает в себя упорную штангу с резьбой и две стопорные гайки, которые фиксируют на нужной высоте по мерной линейке.

Когда шпиндель опускается до заданного уровня, упор касается неподвижной части корпуса и блокирует дальнейшее движение рукоятки. Эта простая система позволяет делать глухие отверстия заданной глубины с точностью до 0,5 мм без постоянных ручных замеров штангенциркулем.

Наличие ограничителя обязательно при сверлении тонких листов металла или деталей, где сквозной проход может повредить внутренние узлы изделия. В автоматизированных станках эту роль выполняют электронные датчики, которые передают сигнал контроллеру для мгновенного отключения привода подачи. Точная настройка упора исключает риск случайного повреждения поверхности рабочего стола при выполнении сквозных отверстий малого диаметра.

Современные сверлильные станки оснащают встроенными светодиодными светильниками, которые монтируют непосредственно в корпус шпиндельной головки. Осветительные приборы имеют гибкую стойку или шарнирное крепление для точного направления луча света в место контакта сверла с металлом.

Использование LED-элементов обеспечивает высокую яркость при минимальном потреблении энергии и долгий срок службы в условиях постоянной вибрации. Плафон светильника защищают прочным прозрачным стеклом, которое выдерживает попадание горячей стружки и капель смазочно-охлаждающей жидкости.

Для облегчения разметки в конструкцию часто интегрируют лазерный указатель центра отверстия в виде перекрестия двух линий. Лучи проецируют на поверхность детали, и это позволяет быстро совместить кернение с осью вращения шпинделя без использования дополнительных инструментов. Освещение подключают к общей системе питания станка, поэтому оно включается одновременно с главным выключателем на панели управления. Правильное расположение источников света исключает появление глубоких теней, которые могут помешать правильной установке заготовки в тисках.

Соосность означает полное совпадение оси вращения инструмента с вертикальной линией, которая проходит через центр рабочего стола. Данное условие определяет получение отверстий с правильной геометрией и точным расположением относительно базовых поверхностей.

Если шпиндель имеет отклонение от вертикали, сверло будет входить в металл под углом, и это приведет к перекосу и браку детали. Проверку этого параметра проводят с помощью индикаторных головок, которые закрепляют в патроне и перемещают по поверхности основания.

Нарушение соосности вызывает неравномерную нагрузку на режущие кромки сверла, что провоцирует его быстрый износ или поломку. Вибрации, возникающие из-за несоосности, негативно влияют на состояние подшипниковых узлов и могут вызвать биение шпинделя. Для сохранения заводских настроек все узлы станка фиксируют на массивной колонне с помощью прецизионных направляющих. Регулярная юстировка положения стола позволяет компенсировать возможные деформации, которые возникают в процессе многолетней эксплуатации оборудования.

Мощность приводного мотора определяет максимальный диаметр сверления и способность станка работать с твердыми легированными сталями. Этот параметр напрямую влияет на крутящий момент, который передается на шпиндель через систему шкивов или зубчатых передач.

Для настольных моделей обычно используют двигатели мощностью от 300 до 750 Вт, которые подходят для создания небольших отверстий. Промышленные стационарные установки оснащают агрегатами на 1500-3000 Вт и более, что позволяет уверенно сверлить металл толщиной в десятки сантиметров.

Недостаток мощности приведет к остановке вращения при сильном нажатии на рукоятку или при входе сверла в глубокие слои материала. Избыточный запас энергии обеспечивает стабильность оборотов под нагрузкой и предотвращает перегрев обмоток при длительной непрерывной работе. Электродвигатели часто снабжают системой принудительного охлаждения и защитой от перегрузки по току для повышения надежности. Выбор конкретной модели оборудования всегда основывают на анализе предстоящих задач и толщины обрабатываемых заготовок.

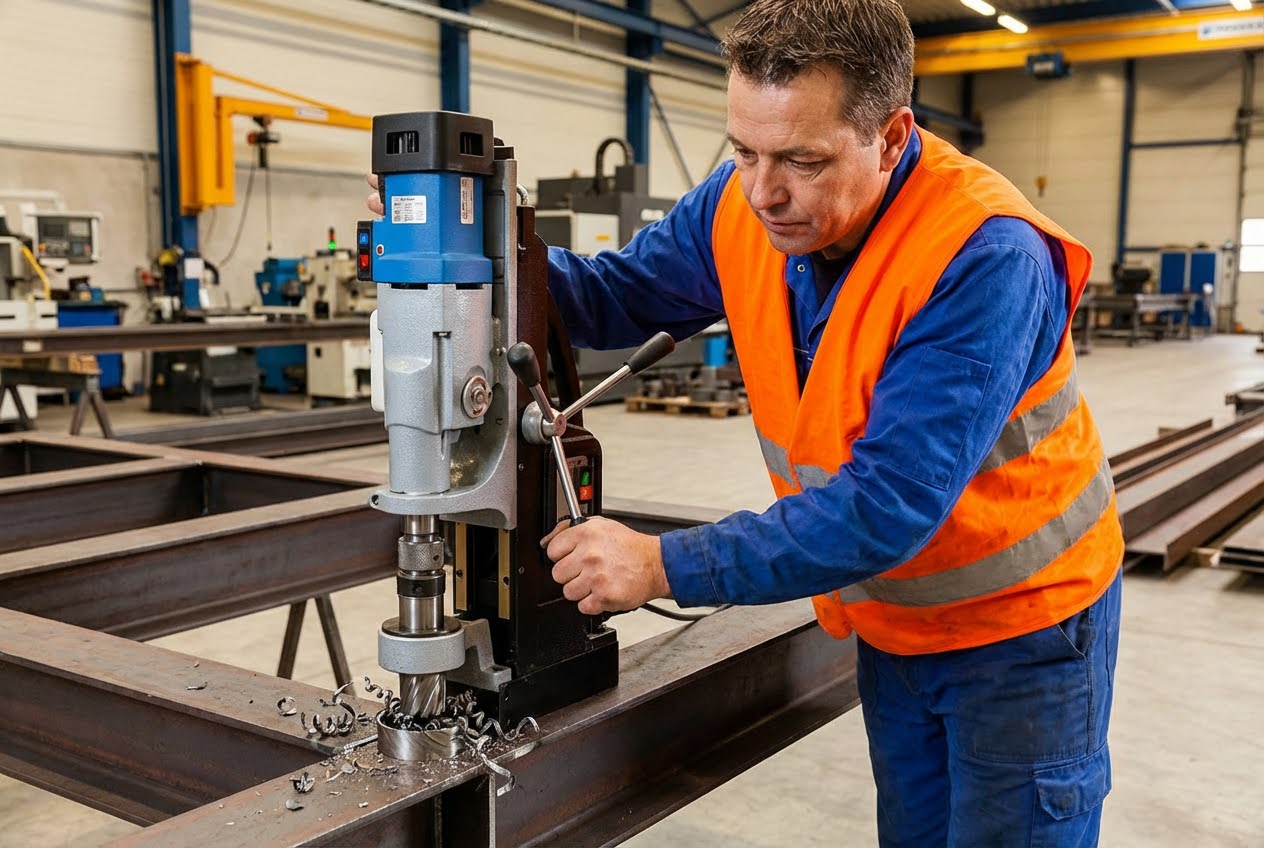

Для фиксации деталей на поверхности стола используют различные зажимные приспособления, которые устанавливают в специальные Т-образные пазы. Самый распространенный инструмент - станочные тиски, которые позволяют жестко удерживать заготовки разной формы и размера.

Если деталь имеет сложную конфигурацию, применяют наборы прихватов, упоров и болтов, которые прижимают металл непосредственно к плоскости стола. Правильное закрепление исключает проворачивание или смещение заготовки в момент соприкосновения с вращающимся сверлом.

Безопасность процесса напрямую зависит от надежности зажима, так как незакрепленная деталь может вырваться и нанести травму. При обработке тонкостенных труб или цилиндрических объектов используют V-образные блоки, которые обеспечивают центровку детали относительно оси шпинделя. Для работы с серийными партиями на стол монтируют специальные кондукторы или позиционирующие плиты, которые ускоряют процесс установки. После фиксации обязательно проверяют отсутствие люфтов и надежность затяжки всех резьбовых соединений.
