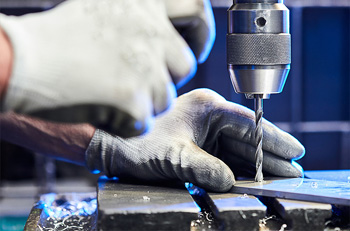

Сверление металла

Быстрорежущую сталь марки HSS выбирают для обработки большинства конструкционных металлов, потому что она сочетает высокую прочность и приемлемую стоимость. Инструмент хорошо сопротивляется ударным нагрузкам и сохраняет первоначальную геометрию при нагреве до +600℃.

Когда заготовка имеет высокую вязкость, используют сверла с добавлением кобальта или ванадия. Кобальтовые сплавы позволяют работать на повышенных скоростях и реже проводить заточку режущих кромок. При сверлении нержавеющей стали инструмент из стали марки HSS-E показывает лучший результат, так как он медленнее тупится и не вызывает наклеп на поверхности отверстия.

Твердосплавные сверла изготавливают из карбида вольфрама методом порошковой металлургии, что дает им экстремальную твердость. Инструмент применяют для скоростной обработки на станках с ЧПУ, когда скорость вращения шпинделя достигает 10000 оборотов в минуту. Он выдерживает температуру до +1000℃ и позволяет получать отверстия в закаленной стали с твердостью до 65 HRC.

Твердый сплав очень хрупок и легко ломается при малейшем биении шпинделя или плохой фиксации заготовки. Для защиты от износа на такие сверла наносят многослойные покрытия из нитрида титана или алюминия.

Угол при вершине сверла определяют исходя из твердости и структуры материала, который планируют сверлить. Для обычной конструкционной стали стандартным считается значение 118-120℃, которое обеспечивает оптимальное распределение нагрузки на кромки. Когда работают с хрупкими металлами типа чугуна или бронзы, этот показатель увеличивают до 130-140℃.

Широкий угол позволяет инструменту меньше углубляться в материал за один оборот, что исключает выкрашивание краев отверстия на выходе. Если сверлят мягкие сплавы алюминия или меди, угол заточки уменьшают до 100 градусов для более агрессивного и быстрого врезания. Острая вершина легче прорезает вязкий металл и препятствует его налипанию на режущую часть.

Правильная заточка влияет на баланс осевого усилия и крутящего момента во время вращения заготовки в патроне. Когда углы заточки левой и правой кромок не совпадают, сверло начинает уводить в сторону от центральной оси. Это приводит к увеличению диаметра отверстия и его эллипсности, что недопустимо для точных сопряжений. Контроль геометрии проводят с помощью шаблонов или оптических приборов после каждого цикла обслуживания инструмента. Если на кромке появились сколы или зазубрины, сверло немедленно перетачивают на заточном станке с охлаждением.

Кернение (центрование) выполняют для создания небольшого конусного углубления, которое служит направляющей базой для входа основного сверла. Когда заготовка вращается на токарном станке, перемычка сверла может скользить по гладкому торцу и смещаться от центра. Если начать процесс без предварительной разметки, отверстие получится несоосным относительно наружной поверхности детали.

Накерненная точка удерживает кончик инструмента в заданных координатах до момента полного врезания кромок в металл. Для особо точных работ вместо обычного кернера используют короткие центровочные сверла с высокой жесткостью. Они не изгибаются под нагрузкой и обеспечивают идеальное попадание в ось вращения шпинделя.

При сверлении на станках с ЧПУ этап центрования закладывают в автоматическую программу как обязательную операцию. Глубина центровочного отверстия должна быть чуть больше ширины перемычки основного сверла, которое пойдет следом. Когда инструмент входит в готовую воронку, он сразу начинает резать металл всей длиной кромок без вибраций. Это значительно продлевает срок службы дорогих спиральных сверл и исключает поломку их хрупких наконечников.

Глубоким считают отверстие, длина которого превышает его диаметр в 5 и более раз. Главная проблема заключается в затрудненном удалении стружки из зоны резания, так как она забивает спиральные канавки сверла. Когда отходы накапливаются внутри, трение резко возрастает и температура металла поднимается до критических значений.

Если вовремя не вывести инструмент для очистки, произойдет заклинивание и последующая поломка сверла внутри детали. Чтобы этого избежать, применяют циклическое сверление с периодическим полным или частичным выходом шпинделя. Такой метод позволяет спирали вынести стружку наружу и освободить место для свежей порции металла.

Вторая трудность глубокого сверления связана с уводом оси инструмента от центральной линии. Длинное сверло обладает малой жесткостью и может изгибаться под действием неравномерного сопротивления материала. При работе на токарном станке следят за идеальной соосностью пиноли задней бабки и патрона. Если перекос составляет даже 0.05 мм, на дне глубокого отверстия отклонение достигнет нескольких миллиметров. Для решения этой задачи используют специальные ружейные сверла с внутренними каналами для подачи масла под высоким давлением.

Смазочно-охлаждающая жидкость или СОЖ одновременно выполняет две важнейшие функции при механической обработке. Когда сверло врезается в сталь, выделяется огромное количество тепловой энергии, которая может размягчить режущие кромки. Поток эмульсии или масла отводит тепло от инструмента и заготовки, предотвращая их термическую деформацию и прижоги.

Если сверлить без охлаждения, металл в зоне контакта может закалиться, что сделает дальнейшую обработку невозможной. СОЖ создает тонкую пленку, которая снижает коэффициент трения между стружкой и канавками сверла. Это уменьшает требуемую мощность привода и защищает станок от преждевременного износа.

Состав жидкости выбирают в зависимости от типа металла и скорости вращения шпинделя. Для алюминия применяют керосин или специальные спиртовые составы, которые препятствуют налипанию вязкой крошки на инструмент. Когда работают с углеродистой сталью, используют водные растворы эмульсолов с антикоррозийными присадками.

Подача СОЖ под давлением через внутренние каналы инструмента считается наиболее эффективным методом при глубоком сверлении. Жидкость выталкивает стружку наружу, очищая рабочее пространство и обеспечивая высокую гладкость стенок отверстия.

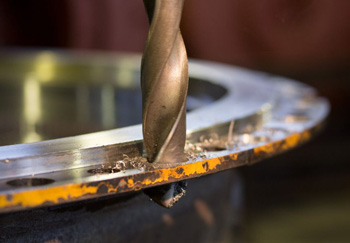

Когда сверло выходит из обратной стороны заготовки, сопротивление материала резко падает и нагрузка на инструмент меняется. Если не изменить параметры подачи в этот момент, сверло может затянуть внутрь металла, что приведет к его поломке или повреждению патрона.

Оператор или автоматика станка снижает скорость подачи в конце цикла, чтобы кромки выходили из отверстия плавно и аккуратно. Это также предотвращает появление крупных заусенцев и вырывов металла на тыльной стороне детали. При работе на токарном станке важно следить за вылетом сверла, чтобы оно не ударилось в кулачки или корпус патрона.

Для защиты рабочих поверхностей станка используют специальные подкладные втулки или деревянные блоки. Когда инструмент проходит сквозь заготовку, он упирается в мягкий материал, который не портит заточку режущей части. Если конструктив детали позволяет, в программе ЧПУ задают точную координату остановки с учетом длины конуса сверла. В ручном режиме контролируют перемещение пиноли по шкале на задней бабке для своевременного прекращения движения. Правильно настроенный упор исключает контакт сверла со станиной или суппортом при выполнении серийных заказов.

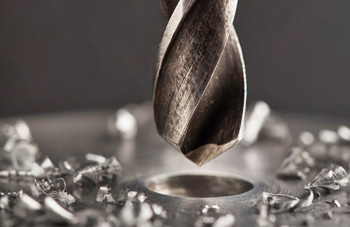

Глухим называют отверстие, которое не проходит через всю толщину заготовки и имеет дно определенной формы. При его изготовлении важно точно контролировать глубину погружения инструмента в металл. На токарных станках для этого используют лимбы маховиков или настраивают жесткие механические упоры на станине.

Когда работают с точными деталями, длину сверла измеряют заранее и вносят коррекцию в систему управления. Нужно учитывать, что кончик стандартного сверла имеет коническую форму, поэтому цилиндрическая часть отверстия будет короче общего прохода. В чертежах глубину указывают либо по краям кромок, либо по самой нижней точке конуса.

Для получения плоского дна в глухом отверстии процесс разделяют на два этапа. Сначала сверлят отверстие обычным инструментом на нужную глубину, оставляя небольшой припуск по длине. Затем используют сверло с плоской заточкой или цековку, которая убирает конус и формирует ровную площадку. В процессе работы из глухой полости трудно удалять стружку, поэтому инструмент часто выводят для очистки. Накопление мелкой крошки на дне может исказить замеры глубины и привести к поломке сверла при попытке дойти до отметки.

Рассверливанием называют процесс увеличения диаметра уже существующего отверстия с помощью сверла большего размера. Эту технологию выбирают тогда, когда нужно получить отверстие большого диаметра, превышающего возможности стандартного оборудования за один проход. Если попытаться сразу просверлить отверстие диаметром 40 мм в сплошном металле, осевое усилие на шпиндель будет чрезмерным.

Предварительное сверление малым диаметром убирает перемычку, которая создает основное сопротивление при резании. Это позволяет работать на более высоких подачах и снижает риск поломки дорогостоящего инструмента. Метод рассверливания также обеспечивает более высокую точность расположения оси отверстия. Когда первое сверло прошло через металл, оно служит направляющим каналом для последующего инструмента. Второе сверло центрируется по стенкам и меньше отклоняется в сторону, что повышает качество готовой детали.

Этот способ часто используют при подготовке отверстий под последующую расточку резцом или развертывание. На токарном станке рассверливание выполняют последовательной сменой инструмента в пиноли задней бабки или в револьверной головке.

Сверление тонких листов на токарном оборудовании требует особого подхода к креплению и выбору инструмента. Если зажать тонкую пластину в обычные кулачки патрона, она деформируется и примет форму треугольника или овала.

Чтобы этого не случилось, заготовку крепят на жесткую оправку или зажимают между двумя технологическими дисками. Для получения качественных отверстий в листах толщиной до 3 мм используют конусные или ступенчатые сверла. Они входят в металл постепенно, расширяя отверстие без рывков и не вызывая вырывов краев. Обычное спиральное сверло часто закусывает тонкий металл, что приводит к порче заготовки и травмам.

Скорость вращения при работе с листами выбирают повышенную, а подачу делают минимальной и очень плавной. Это позволяет инструменту резать, а не продавливать тонкий слой стали или алюминия. Если требуется отверстие большого диаметра, применяют корончатые сверла, которые вырезают только кольцевую канавку. Такой метод значительно снижает нагрузку на деталь и исключает появление вибраций. После сверления края обязательно зачищают от мелких заусенцев с помощью зенковки или ручного инструмента.

В момент выхода сверла из заготовки толщина слоя металла перед режущими кромками становится критически малой. Осевое давление, которое станок прикладывает к инструменту, начинает деформировать оставшуюся перемычку вместо ее чистого срезания. Это приводит к образованию крупных острых заусенцев и вырывов на задней поверхности детали.

Если не снизить подачу, сверло может резко провалиться вперед и удариться о дно патрона или элементы крепежа. Такие удары мгновенно тупят кромки и могут вызвать появление микротрещин в теле самого инструмента. Плавный выход гарантирует чистоту отверстия и безопасность всего производственного процесса.

Для автоматизации этого этапа на станках с ЧПУ программируют специальные циклы с изменением режимов в конце пути. Когда система определяет близость выхода по координате, скорость подачи падает до 20-30% от рабочего значения. В ручном режиме оператор ориентируется по звуку и сопротивлению на маховике, постепенно ослабляя нажим. Контроль момента выхода особенно важен при работе с хрупкими материалами типа чугуна, который легко скалывается.

Первым сигналом о затуплении режущих кромок становится изменение характера стружки и появление резкого свиста при работе. Когда сверло острое, стружка выходит в виде длинных блестящих спиралей одинаковой формы. Если она становится мелкой, рваной или меняет цвет на темно-синий, температура в зоне контакта превысила норму.

Посинение стружки говорит о том, что металл не режется, а мнется и греется из-за сильного трения. На деталях из мягких сплавов признаком износа служит появление наклепа и задиров на боковых стенках отверстия. При увеличении осевого усилия станок начинает потреблять больше мощности, что фиксируют приборы контроля.

Визуальный осмотр позволяет обнаружить выкрашивание углов кромок или износ ленточки на боковой поверхности сверла. Если на перемычке появились сколы, инструмент будет уводить от центра, что приведет к браку по соосности. Работа изношенным сверлом опасна не только потерей точности, но и риском поломки дорогого шпиндельного узла. Когда инструмент затупляется, возрастает вероятность его внезапного заклинивания в отверстии под нагрузкой.

Сверление само по себе считается предварительной операцией и редко обеспечивает точность выше 11-12 квалитета. Для получения отверстий с допуском в несколько микрометров процесс разделяют на три последовательных этапа.

Сначала выполняют сверление инструментом, диаметр которого на 1-2 мм меньше итогового размера. Затем отверстие проходят зенкером, который исправляет форму и убирает следы от спиральных канавок сверла. Финишную отделку делают разверткой - многолезвийным инструментом, который снимает тончайший слой металла. Такая последовательность гарантирует идеальную цилиндричность и гладкость поверхности.

На точность диаметра также влияет состояние шпинделя станка и качество заточки самого сверла. Если патрон имеет радиальное биение, отверстие всегда будет получаться больше номинального размера. Использование качественных цанговых зажимов вместо обычных кулачковых патронов снижает вероятность перекоса инструмента. При работе с вязкими металлами учитывают тепловое расширение, так как после остывания диаметр отверстия может уменьшиться.

Корончатые сверла или кольцевые фрезы вырезают в металле только узкую дорожку по периметру отверстия. В отличие от спиральных сверл, им не нужно перерабатывать в стружку весь объем материала, который находится внутри круга. Это значительно снижает требуемую мощность станка и осевое усилие на шпиндель, что позволяет делать большие отверстия на легком оборудовании.

После завершения прохода оставшийся центральный керн просто выпадает из коронки и может быть использован как заготовка для мелких деталей. Экономия энергии и материала делает корончатое сверление очень выгодным при работе с диаметрами более 30 мм.

Такой инструмент обеспечивает более высокую скорость обработки, так как количество режущих кромок у коронки намного больше. Процесс проходит без сильного нагрева заготовки, что исключает деформацию тонких стенок и сохраняет структуру металла. Корончатые сверла незаменимы при работе с толстолистовым прокатом и массивными балками на строительных площадках. Они позволяют получать чистые отверстия с ровными краями, которые не требуют долгой финишной зачистки.
