Промышленные компрессоры

Маслозаполненные модели используют для смазки винтовой пары и эффективного отвода тепла из зоны сжатия специальную жидкость. Смазка создает герметичный слой между роторами, который значительно повышает КПД оборудования за счет уменьшения внутренних перетечек газа. Такие установки отличаются долговечностью и способны работать в круглосуточном режиме без риска перегрева механизмов.

Остатки масла из потока воздуха удаляют при помощи многоступенчатой системы фильтрации и сепарации, чтобы достичь необходимого класса чистоты. Основная сфера применения охватывает общепромышленные задачи, где наличие микроскопических следов углеводородов не влияет на качество выпускаемой продукции.

Безмасляные установки исключают любой контакт рабочей среды со смазочными материалами, потому что конструкторы применяют иные способы уплотнения зазоров. Сжатие происходит в сухой камере, которую изготавливают из специальных сплавов или покрывают антифрикционными составами. Такие агрегаты незаменимы в процессах лазерной резки и при финишной покраске металла, когда малейшая капля масла вызывает брак или дефекты на поверхности.

Частотно-регулируемый привод плавно меняет скорость вращения двигателя в зависимости от текущего потребления воздуха на предприятии. Традиционные компрессоры работают по циклу загрузка-холостой ход, при котором мотор постоянно вращается на максимальных оборотах. Инверторная система исключает бесполезные потери энергии и поддерживает стабильное давление в магистрали с точностью до 0.1 бар.

Плавный запуск снижает пусковые токи в 5–7 раз, и это предотвращает чрезмерный нагрев обмоток и исключает просадки напряжения в заводской сети. Механические части оборудования испытывают меньшие нагрузки, потому что средняя скорость движения деталей падает при снижении разбора газа.

Применение технологии позволяет полностью отказаться от режима холостого хода, который потребляет до 30% мощности без полезной работы. Когда станки прекращают работу, автоматика плавно замедляет вращение винтовой пары до полной остановки. Отсутствие резких скачков давления уменьшает износ пневматических шлангов и продлевает срок службы фильтрующих элементов. Электронный контроллер постоянно анализирует параметры тока и защищает двигатель от перекоса фаз или перегрузки.

При сжатии воздуха выделяется колоссальное количество тепловой энергии, которую современные системы позволяют использовать для нужд производства. В конструкцию компрессора встраивают дополнительный теплообменник, который забирает жар от масляного контура или разогретого газа. Через него прогоняют техническую воду или антифриз, и полученная жидкость нагревается до температуры +60℃ или выше.

Такой подход превращает потенциальные потери в полезный ресурс для отопления цехов или подготовки горячей воды для бытовых помещений. Порядка 90–94% потребляемой электрической мощности можно вернуть обратно в виде тепла, что значительно повышает общую энергоэффективность всего предприятия.

Внедрение модулей рекуперации снижает нагрузку на штатную систему охлаждения компрессора, так как значительная часть жара уходит в систему отопления. Это позволяет вентиляторам работать на пониженных оборотах и сокращает уровень шума в компрессорной комнате. Теплообменные блоки изготавливают из нержавеющей стали, которая не боится накипи и выдерживает высокое давление в контурах. Автоматика регулирует потоки среды так, чтобы не допустить переохлаждения масла внутри винтового блока.

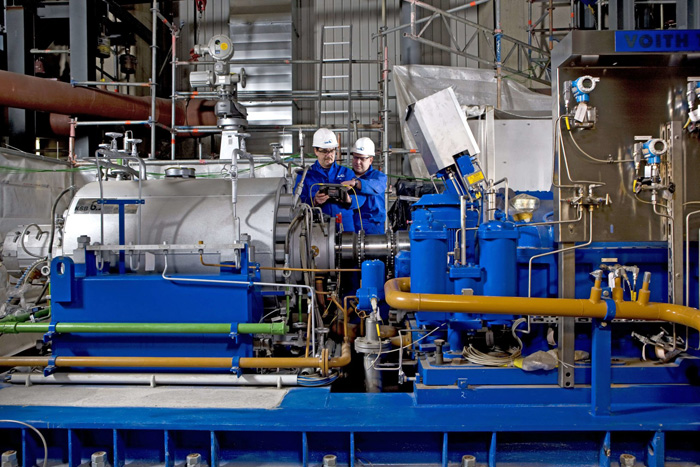

Центробежные агрегаты целесообразно устанавливать на металлургических комбинатах, где требуется непрерывная подача огромных объемов воздуха. В таких машинах сжатие происходит за счет кинетической энергии вращающихся лопаток, которые разгоняют газ до сверхзвуковых скоростей.

Главное преимущество заключается в полном отсутствии масла в рабочей камере, что гарантирует абсолютную чистоту потока на выходе. Оборудование имеет минимальное количество трущихся частей, и это обеспечивает невероятно высокий ресурс до капитального ремонта. Компактные габариты турбокомпрессора позволяют экономить площадь цеха при сохранении производительности свыше 100 куб.м/мин.

Эффективность центробежных установок проявляется при работе на базовой нагрузке, когда потребление воздуха остается стабильным в течение длительного времени. Регулировка объема подачи осуществляется при помощи входного направляющего аппарата, который меняет угол закрутки потока перед рабочим колесом. Современные системы управления отслеживают риск возникновения помпажа и мгновенно корректируют параметры, чтобы не допустить разрушения лопаток.

Спиральные компрессорные установки — идеальное решение для небольших высокоточных производств, где требуется тишина и высокое качество воздуха. Рабочий орган состоит из двух вложенных друг в друга спиралей, одна из них совершает орбитальные движения вокруг неподвижного элемента.

В процессе перемещения образуются серповидные камеры, объем которых постепенно уменьшается, и за счет этого происходит сжатие газа. Отсутствие клапанного механизма и поршней делает работу прибора практически бесшумной, а уровень вибраций стремится к нулю. Такие устройства не нуждаются в массивных фундаментах, их можно устанавливать на обычный ровный пол.

Внутренние стенки спиралей не имеют прямого контакта, поэтому в рабочую полость не требуется подавать смазку. Это обеспечивает получение стопроцентно чистого воздуха без примесей масел, что критично для работы оптических систем на лазерных станках. Конструкция отличается предельной простотой и надежностью, так как включает всего несколько подвижных деталей.

Для корректной работы лазерного станка требуется сжатый воздух высокого класса чистоты, который соответствует стандарту ISO 8573-1. Наличие в потоке пыли или масляных паров приводит к мгновенному загрязнению защитного стекла головки и к последующему выходу из строя дорогостоящей линзы. Содержание твердых частиц не должно превышать 0.1 мкм, а точка росы под давлением должна находиться на уровне -40℃.

Применение адсорбционных осушителей является обязательным условием, потому что только они могут гарантировать отсутствие влаги в любое время года. Если в шлангах появится конденсат, лазерная дуга станет нестабильной, и на кромках металла образуется грат и окалина.

Для качественной резки тонких листов давление в системе должно поддерживаться в диапазоне 12–16 бар для эффективного выдувания расплава. При использовании воздуха в качестве вспомогательного газа важно обеспечить стабильный расход без просадок в моменты включения других потребителей. Установка локального ресивера перед лазерным комплексом помогает сгладить пульсации и защищает оборудование от гидроударов.

Воздушное охлаждение компрессора отличается простотой монтажа и низкими затратами на эксплуатацию, так как отвод жара происходит при помощи мощного вентилятора. Теплый воздух из радиаторов можно направлять на обогрев помещений, что позволяет снизить расходы на коммунальные услуги в зимний период.

Такая система не требует прокладки труб, установки насосов и покупки хладагентов для работы контура. Основным ограничением является зависимость от температуры окружающей среды в цехе, которая не должна превышать +40℃. Если в помещении слишком жарко, эффективность охлаждения падает и автоматика может остановить станок для предотвращения перегрева масла.

Водяное охлаждение используют для мощных установок и в тех случаях, когда компрессор расположен в тесной зоне с плохой вентиляцией. Жидкость обладает гораздо большей теплоемкостью по сравнению с воздухом, поэтому она отводит избыточную энергию более эффективно. Замкнутый контур с градирней или внешним теплообменником обеспечивает стабильную температуру оборудования вне зависимости от погоды на улице.

Многоступенчатое сжатие применяют для получения высокого давления при существенном снижении затрат электроэнергии. Когда газ сжимают в одной камере до 10–15 бар, его температура мгновенно возрастает до критических значений, что снижает плотность среды.

В многоступенчатых машинах процесс разбивают на несколько этапов, между ними устанавливают промежуточные охладители. Охлаждение воздуха перед входом в следующий цилиндр позволяет уменьшить его объем, и на дальнейшее сжатие требуется значительно меньше механической работы. Такой подход повышает КПД установки и позволяет достигать давлений свыше 100 бар, которые необходимы для испытаний металлоконструкций на прочность.

Снижение температуры в рабочей зоне предотвращает нагарообразование на клапанах и поршнях, что увеличивает межремонтные сроки оборудования. Термическая нагрузка распределяется равномерно по нескольким ступеням, что исключает риск термической деформации корпусных деталей. Влага, которая выпадает в промежуточных охладителях, удаляется через автоматические дренажи до попадания в следующую камеру.

Шум от работы мощного компрессора возникает из-за вибраций корпуса, вращения винтов и движения воздушных потоков в системе всасывания. Для борьбы с этой проблемой производители оснащают установки звукоизолирующими кожухами, которые имеют многослойную структуру из металла и пористых полимеров.

Внутренние поверхности капота обклеивают негорючими матами, которые поглощают звуковые волны и превращают их в тепловую энергию. В местах забора воздуха монтируют специальные лабиринтные глушители, которые снижают гул без создания избыточного сопротивления на входе. Степень подавления шума в качественных моделях позволяет персоналу находиться рядом с оборудованием без защитных наушников.

Для изоляции структурных вибраций агрегат устанавливают на эластичные виброопоры, которые предотвращают передачу колебаний на пол и стены здания. Все внешние соединения с пневматической магистралью выполняют через гибкие вставки, чтобы исключить резонанс в трубах. Если компрессор имеет открытую конструкцию, вокруг него возводят акустические экраны или выгораживают отдельное помещение с шумопоглощающей отделкой. Регулярная балансировка вращающихся узлов и своевременная замена изношенных подшипников также помогают снизить уровень паразитных звуков.

Правильная вентиляция помещения необходима для предотвращения перегрева оборудования и обеспечения притока чистого воздуха для сжатия. Компрессор выделяет огромное количество тепла, которое должно постоянно удаляться из комнаты при помощи вытяжных вентиляторов или естественной тяги. Площадь приточных отверстий рассчитывают исходя из мощности двигателей, чтобы скорость движения воздуха не превышала 3 м/с.

Если в помещении возникнет разрежение, производительность винтового блока упадет, а температура масла начнет быстро расти. Приточный воздух должен забираться из чистой зоны, где отсутствует металлическая пыль, сварочные аэрозоли и пары агрессивных жидкостей.

В зимний период систему дополняют клапанами рециркуляции, которые направляют часть разогретого воздуха обратно в помещение для поддержания температуры не ниже +5℃. Это предотвращает замерзание конденсата в осушителях и обеспечивает легкий пуск оборудования после ночного простоя. Все вентиляционные каналы оснащают фильтрующими сетками для защиты от попадания насекомых и крупного мусора внутрь кожухов.

Адсорбционные осушители используют для достижения экстремально низких значений влажности, которые недоступны обычным холодильным установкам. Внутри двух колонн находится специальный сорбент, который поглощает молекулы воды на физическом уровне. Сжатый воздух проходит через одну емкость, пока во второй происходит восстановление свойств материала путем продувки или нагрева.

Такой цикл обеспечивает точку росы до -70℃, что полностью исключает риск замерзания пневмолиний даже на открытом воздухе в зимний период. Оборудование незаменимо для работы прецизионных станков лазерной и плазменной резки, где чистота газа определяет качество финишного изделия.

Потери сжатого воздуха на регенерацию в моделях холодного типа могут достигать 15%, что следует учитывать при расчете мощности компрессора. Модели с горячим восстановлением потребляют больше электроэнергии, но они практически не тратят полезный газ для продувки сорбента. На входе в осушитель обязательно устанавливают коалесцирующие фильтры, потому что попадание масла на гранулы адсорбента мгновенно выводит их из строя.

Система удаленного мониторинга позволяет в реальном времени отслеживать техническое состояние компрессора через компьютер или мобильное устройство. Датчики постоянно передают данные о давлении, температуре масла, токе двигателя и наработке часов в центральную базу данных.

Программное обеспечение анализирует полученные параметры и оповещает о необходимости проведения сервисного обслуживания или замены расходных материалов. Это исключает риск внезапной остановки производства из-за мелкой неисправности, которую можно было устранить заранее. Наличие архива событий помогает быстро выявить причины аварий и оптимизировать графики работы оборудования.

Интеграция в общую сеть предприятия позволяет синхронизировать работу нескольких компрессоров, объединяя их в единую интеллектуальную группу. Автоматика выбирает оптимальную комбинацию машин для поддержания давления в магистрали с минимальным потреблением энергии. При возникновении критических отклонений система мгновенно отправляет тревожное сообщение. Дистанционный доступ дает возможность менять настройки контроллера без присутствия в компрессорной комнате.

Роторно-пластинчатые компрессоры состоят из цилиндрического статора и эксцентрично установленного ротора с продольными пазами. В эти пазы вставлены подвижные пластины, которые под действием центробежной силы прижимаются к стенкам камеры при вращении вала. Между пластинами образуются полости разного объема, и в них происходит захват, сжатие и последующее нагнетание воздуха в магистраль.

Оборудование отличается крайне низкой частотой вращения, что обеспечивает выдающуюся долговечность всех нагруженных деталей. Внутренние зазоры уплотняются масляной пленкой, которая также выполняет функцию смазки и эффективного охлаждения сжимаемого газа.

Конструкция не содержит подшипников качения и сложных винтовых профилей, поэтому такие машины очень надежны в тяжелых условиях эксплуатации. Масло подается в рабочую полость под давлением, обеспечивая отсутствие механического контакта между пластинами и статором. Это позволяет оборудованию сохранять первоначальную производительность на протяжении десятилетий без существенного износа. Пластинчатые агрегаты работают плавно и выдают поток воздуха без пульсаций, что исключает необходимость в больших ресиверах.
