Специализированные сверлильные станки

Система BTA (однотрубного сверления) предназначена для создания отверстий большого диаметра в заготовках из труднообрабатываемых сплавов. Подача смазочно-охлаждающей жидкости происходит через кольцевой зазор между стеной отверстия и наружной поверхностью бурильной трубы. Мощный поток эмульсии под давлением до 50 бар прижимает головку к металлу и одновременно вымывает стружку через внутреннюю полость инструмента.

Такая схема полностью исключает контакт острых отходов с зеркальной поверхностью канала, и такая особенность гарантирует высокое качество стенок без задиров. Оборудование снабжают маслоприемником, который плотно прижимают к торцу детали для герметизации зоны входа.

Стружку вместе с потоком жидкости отводят в систему фильтрации, где происходит отделение металла от масла. Конструкция шпинделя выдерживает колоссальные осевые нагрузки, потому что головка врезается в массив сразу на полный диаметр. Направляющие станины имеют увеличенную длину для поддержки тяжелых борштанг и обеспечения прямолинейности хода.

Ружейные сверла имеют уникальный V-образный профиль с одним режущим ребром и внутренним каналом для подачи охладителя. Хвостовик и стебель инструмента изготавливают из термообработанной стали, а рабочую головку делают из мелкозернистого твердого сплава. СОЖ нагнетают через центральное отверстие в зону резания, и жидкость выносит мелкую стружку по наружной канавке наружу.

Такая конструкция позволяет сверлить очень глубокие отверстия малого диаметра, потому что инструмент постоянно находится в режиме принудительной смазки. На головке предусматривают опорные направляющие колодки, которые притираются к стенкам и создают эффект выглаживания металла.

Опорные поверхности инструмента принимают на себя радиальные силы резания и обеспечивают самоцентрирование наконечника внутри заготовки. Станок снабжают люнетами для поддержки длинного стебля и исключения вибраций при высоких оборотах. Сверление ведут с большими скоростями вращения, но с малой подачей на оборот для получения идеальной цилиндричности канала.

Высокоскоростные сверлильные головки оснащают пневматическими подшипниками, где между валом и корпусом создают тончайший слой сжатого воздуха. Отсутствие механического контакта между вращающимися частями полностью исключает трение и нагрев при частоте вращения до 100000 об/мин. Сжатый воздух подают через микроскопические поры в графитовых вкладышах под постоянным давлением около 6 бар.

Подобная система обеспечивает идеальную центровку вала и отсутствие вибраций, которые могли бы разрушить хрупкий инструмент малого диаметра. Шпиндель обладает высокой радиальной жесткостью и долговечностью, потому что внутри узла нет изнашивающихся деталей.

Для работы такой головки требуется многоступенчатая система очистки воздуха от влаги и капель масла. Если в зазор попадет пылинка, возникнет сухое трение и мгновенное заклинивание дорогого механизма. Встроенные датчики постоянно мониторят давление в подушке и блокируют пуск мотора при падении показателей. Воздушный поток также эффективно отводит тепло от встроенного электродвигателя, поддерживая стабильность геометрических размеров головки.

Пневматические шпиндели используют для микросверления печатных плат и медицинских инструментов с погрешностью до 1 мкм. Компактные размеры позволяют устанавливать сразу несколько головок на один портал для повышения производительности цеха.

Агрегатные сверлильные станки собирают из стандартных функциональных блоков, которые включают силовые головки, поворотные столы и станины. Такая архитектура позволяет быстро конструировать оборудование под выпуск конкретной детали или группы изделий в массовом производстве. Если номенклатура продукции меняется, просто переставляют или заменяют отдельные модули без покупки нового цельного агрегата.

Силовые головки снабжают индивидуальными приводами и системами подачи. Такая автономность упрощает их настройку и обслуживание. Модульный принцип сокращает затраты на проектирование и ввод техники в эксплуатацию в несколько раз.

Станину станка выполняют в виде центрального основания, к которому крепят приставные тумбы с обрабатывающими узлами. Взаимное расположение головок может быть вертикальным, горизонтальным или наклонным в зависимости от чертежа конкретной детали. Пневматические или гидравлические зажимы на каждом модуле гарантируют жесткость фиксации и точность межосевых расстояний. Компоновка позволяет вести одновременную обработку заготовки с разных сторон, и это сокращает производственный цикл до минимума.

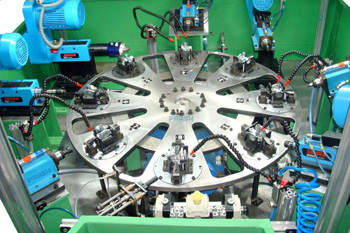

Многопозиционные станки карусельного типа используют поворотный делительный стол для последовательного перемещения деталей между рабочими зонами. Заготовку крепят в специальном приспособлении на первой позиции, после чего платформа поворачивается на заданный угол. На каждой последующей станции сверлильные головки выполняют свою часть операций: центровку, сверление, зенкерование или нарезание резьбы.

Плотность компоновки позволяет одновременно обрабатывать столько деталей, сколько позиций предусмотрено в конструкции стола. Такая схема обеспечивает непрерывный выпуск готовой продукции, когда на одном участке деталь загружают, а на другом уже снимают.

Фиксацию стола после поворота производят при помощи мощных конических штифтов, которые входят в прецизионные отверстия. Подобный механизм гарантирует повторяемость координат с точностью до нескольких угловых секунд. Привод стола снабжают системой плавного пуска и торможения для исключения рывков при перемещении тяжелых заготовок. Время поворота платформы сводят к минимуму, чтобы основную часть цикла занимало полезное время непосредственного резания.

Станки для создания отверстий диаметром от 0,1 до 1,5 мм оснащают сверхчувствительными системами контроля осевого усилия. Малая жесткость тонких сверл требует исключительной плавности подачи, потому что малейшее превышение давления приводит к мгновенному излому инструмента. Шпиндели в таких машинах имеют минимальный вылет и вращаются на керамических подшипниках высокого класса точности.

Подобная конструкция сводит радиальное биение практически к нулю, и это важно для сохранения расчетного диаметра канала. Оборудование часто снабжают видеокамерами с большим увеличением для визуального контроля процесса врезания и состояния режущей кромки.

Рабочую зону защищают от внешних вибраций и потоков воздуха, которые могут повлиять на стабильность положения заготовки. Для позиционирования стола используют пьезоэлектрические двигатели или приводы с шагом перемещения в несколько нанометров. Смазочно-охлаждающую жидкость подают в виде масляного тумана под малым давлением, чтобы не сдвинуть легкую деталь струей эмульсии. Стружку удаляют при помощи вакуумных отсосов для исключения ее налипания на инструмент.

Подача охлаждающей жидкости под давлением до 100-150 бар необходима для принудительного вымывания шлама из глубоких каналов. При сверлении отверстий длиной более 10 диаметров стружка начинает накапливаться внутри, и она может заклинить инструмент или поцарапать стенки.

Мощный напор эмульсии создает гидродинамическую подушку, которая поддерживает сверло и снижает его трение о металл. Жидкость мгновенно поглощает тепловую энергию в зоне контакта и предотвращает температурную деформацию длинномерной заготовки. Высокое давление гарантирует, что поток достигнет режущей кромки даже при очень узком зазоре между сверлом и деталью.

Систему снабжают мощными насосными станциями и многоуровневыми фильтрами для удаления продуктов резания. Если в струю попадет мелкая стальная пыль, она будет действовать как абразив и быстро сотрет направляющие колодки инструмента. Электроника мониторит параметры потока и мгновенно останавливает подачу сверла при падении давления в магистрали. СОЖ также выполняет функцию смазки для опорных поверхностей головки, которые притираются к стенкам отверстия.

Гидростатические опоры используют слой масла под давлением для полного разделения поверхностей направляющих и корпуса шпиндельной бабки. В зазоре между деталями постоянно поддерживают масляный клин, который исключает металлический контакт и полностью устраняет трение. Технология позволяет плавно перемещать узлы массой в несколько тонн с минимальным усилием и полным отсутствием люфтов.

Гидростатика обладает выдающимися демпфирующими свойствами, потому что масляный слой эффективно гасит все вибрации и ударные нагрузки. Срок службы таких направляющих практически неограничен из-за отсутствия механического износа рабочих плоскостей станины.

Для функционирования системы требуется сложная гидростанция с прецизионными регуляторами давления для каждого кармана опоры. Если нагрузка на шпиндель возрастает, автоматика увеличивает напор масла в нужной зоне для сохранения стабильности зазора. Данный тип опор обеспечивает высочайшую точность позиционирования и плавность хода на сверхмалых подачах. Отработанное масло стекает в поддон и проходит очистку перед повторным нагнетанием в систему.

Специализированные станки оснащают датчиками крутящего момента и осевой силы для контроля состояния режущей кромки в закрытых полостях. При сверлении глубоких отверстий визуальный контроль невозможен, поэтому электроника анализирует косвенные параметры процесса резания.

Когда инструмент затупляется, сопротивление металла возрастает, и система фиксирует отклонение от эталонной кривой нагрузки. Программное обеспечение сравнивает текущие данные с базой знаний и выдает предупреждение о достижении критического износа. Подобный подход позволяет вовремя заменить сверло и избежать его поломки внутри дорогостоящей заготовки.

Дополнительно применяют датчики акустической эмиссии, которые улавливают ультразвуковые шумы от разрушения металла и микросколов на кромке. Характер звука меняется при изменении остроты инструмента, и это позволяет автоматике реагировать за доли секунды до аварии. Систему часто интегрируют с контроллером подачи для автоматического снижения нагрузки при прохождении трудных участков заготовки.

При сверлении отверстий диаметром до 500-800 мм объем образующейся стружки достигает сотен килограммов в час. Для ее удаления используют мощные шнековые конвейеры, которые монтируют вдоль всей длины станины под рабочей зоной. Крупная стружка вместе с потоком охлаждающей жидкости падает на транспортер и перемещается в накопительный бункер.

Сверлильные головки снабжают внутренними каналами большого сечения для беспрепятственного прохождения отходов из зоны резания. Если шлам начнет скапливаться в канале, это приведет к перегреву инструмента и повреждению поверхности детали.

Для дробления длинной сливной стружки на мелкие фракции применяют специальные прерывистые режимы подачи сверла. Это облегчает ее транспортировку и исключает наматывание металлических лент на вращающийся шпиндель. Система фильтрации СОЖ включает в себя магнитные сепараторы и центрифуги для отделения мелкой взвеси от масла. Чистота жидкости важна для сохранения ресурса насосов, которые нагнетают эмульсию в зону контакта.

Автоматическая система компенсации прогиба включает датчики положения и механизмы управления положением люнетов. При сверлении на глубину несколько метров длинная борштанга может провисать под собственным весом, и это приводит к отклонению оси отверстия.

Лазерный луч проходит сквозь полый инструмент к фоточувствительной мишени на головке, фиксируя малейшие смещения центра. Контроллер анализирует эти данные и дает команду на перемещение опорных роликов люнета в вертикальной или горизонтальной плоскости. Подобная активная коррекция позволяет удерживать прямолинейность канала с точностью до 0,05 мм на всю длину хода.

Механизмы компенсации встраивают непосредственно в промежуточные опоры, которые перемещаются вслед за сверлом по направляющим. Гидравлические приводы обеспечивают плавность и точность движений для исправления траектории в реальном времени. Система также учитывает неоднородность структуры металла заготовки, которая может уводить инструмент в сторону. Использование лазерного контроля избавляет от необходимости проведения промежуточных замеров и остановок оборудования.

Индексация головки позволяет поворачивать блок инструментов вокруг своей оси для выбора нужного сверла или зенкера в автоматическом режиме. Механизм включает в себя высокоточную зубчатую муфту типа Хирт, которая обеспечивает жесткую фиксацию узла после смены позиции. Привод поворота перемещает револьверную головку в нужное положение, после чего части муфты смыкаются под большим давлением.

Технология гарантирует повторяемость координат инструмента с погрешностью не более 0,002 мм. Индексация происходит за доли секунды, что позволяет выполнять несколько последовательных операций на одной заготовке за один установ.

Система управления контролирует угол поворота и проверяет правильность выбора позиции при помощи кодовых датчиков. Каждое посадочное место шпинделя имеет индивидуальный привод вращения, который подключается к главному двигателю только в рабочей зоне. Подобная схема снижает потребление энергии и уменьшает износ шестерен в нерабочих секциях головки. Уплотнения корпуса предотвращают попадание влаги и пыли в механизм индексации для сохранения точности зацепления.

Массивные сварные рамы на литой основе служат для поглощения мощных резонансных колебаний, возникающих при сверлении глубоких отверстий. Специализированное оборудование работает с огромными крутящими моментами, и эти силы могут вызвать раскачивание всей конструкции станка.

Внутренние полости станины заполняют специальными полимербетонными составами или демпфирующим песком для увеличения инерции и подавления вибраций. Это свойство напрямую влияет на чистоту поверхности канала и предотвращает сколы дорогостоящих твердосплавных пластин. Тяжелая база обеспечивает стабильность положения всех узлов станка относительно фундаментной плиты.

Раму устанавливают на систему виброопор или индивидуальный фундамент с воздушным зазором для исключения передачи помех от соседнего оборудования. Перед окончательным монтажом конструкцию подвергают процедуре термического или вибрационного старения для снятия остаточных напряжений в металле. Это гарантирует сохранение паспортной точности станка в течение десятилетий без деформации направляющих.
