Сверление отверстий на станках с ЧПУ

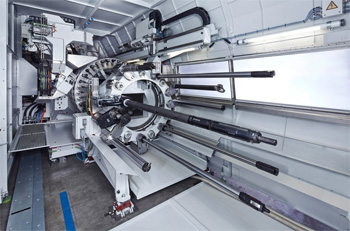

Автоматическая смена инструмента сокращает время между операциями до 3-5 секунд, потому что шпиндель перемещается к магазину без участия человека. Программа заранее выбирает нужную позицию диска или цепи для захвата сверла заданного диаметра.

Когда выполняют комплексную обработку детали с множеством отверстий, такая скорость значительно повышает общую производительность цеха. Магазин может вмещать до 60 различных сверл и зенкеров, которые подходят для выполнения самых сложных задач за один цикл.

Пневматический зажим надежно фиксирует хвостовик в патроне, так как система исключает ручную затяжку ключом. Данный подход минимизирует риск биения и гарантирует высокую точность позиционирования кромок для резки. Когда станок завершает один этап, он мгновенно переходит к следующему в соответствии с кодом программы. Использование автоматики убирает ошибки при выборе оснастки и позволяет работать в режиме 24/7.

Циклы прерывистого сверления обеспечивают дробление стружки на мелкие фрагменты, когда работают с вязкими металлами. Программа задает периодический отход шпинделя на несколько миллиметров или полный вывод из заготовки для очистки каналов. Когда сверло возвращается в отверстие, оно продолжает работу с точки остановки с высокой точностью.

Этот алгоритм предотвращает заклинивание инструмента и защищает его от поломки при накоплении отходов. Оператор может менять величину прохода и время паузы для каждого этапа обработки.

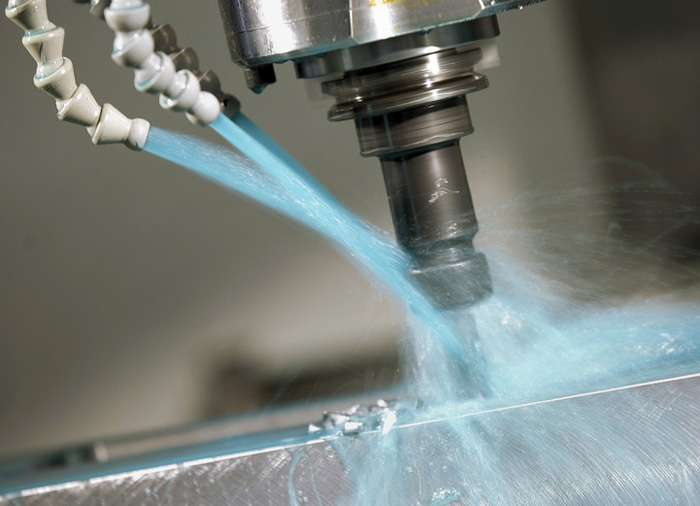

Методика позволяет получать глубокие отверстия без риска деформации стенок из-за трения металлической крошки. Электроника контролирует нагрузку на привод и мгновенно реагирует на изменения сопротивления материала. Когда используют стандартный цикл G83, процесс проходит эффективно даже при минимальном диаметре сверла. Стружка легко покидает зону резания, потому что эмульсия подхватывает обломки и выносит их наружу.

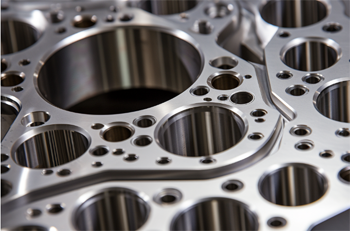

Точность перемещения шпинделя на современных станках достигает 1-3 мкм, что позволяет располагать отверстия с идеальным соблюдением межосевых расстояний. Оптические линейки и датчики на моторах передают данные в систему управления в режиме реального времени.

Когда станок отрабатывает координаты, он учитывает люфты и погрешности винтовых передач автоматически. Это дает возможность изготавливать детали, которые имеют полную взаимозаменяемость без предварительной примерки. Качественная механика сохраняет эти параметры даже при работе на высоких скоростях подачи.

Повторяемость размеров при серийном сверлении исключает появление брака в больших партиях продукции. Программа корректирует траекторию с учетом теплового расширения осей станка во время длительной смены. Когда деталь требует сверления под разными углами, поворотный стол обеспечивает точность деления до угловых секунд. Весь процесс проходит под контролем электроники, которая исключает влияние человеческого фактора на результат.

Система контроля инструмента использует лазерные датчики или контактные щупы для проверки целостности сверла после каждого цикла. Когда инструмент проходит через луч, компьютер замеряет его фактическую длину и сравнивает ее с данными в таблице.

Если сверло сломалось, программа мгновенно останавливает работу и подает сигнал оператору. Эта функция предотвращает порчу заготовки при попытке выполнить следующую операцию сломанной оснасткой. Также это защищает шпиндель от повреждений при столкновении с остатками металла в отверстии.

Некоторые станки контролируют крутящий момент на двигателе и фиксируют резкие скачки нагрузки при заклинивании кромок. Когда электроника замечает аномальное сопротивление, она отводит шпиндель назад для предотвращения разрушения. Бесконтактный метод проверки лазером занимает доли секунды и не снижает общую производительность станка. Это позволяет автоматизировать производство и оставлять оборудование без постоянного надзора.

Токарные центры с приводным инструментом позволяют сверлить отверстия как по оси вращения заготовки, так и на ее периферии. Револьверная головка оснащается отдельными моторами, которые вращают сверло независимо от шпинделя с деталью. Когда заготовку фиксируют в патроне, станок может выполнять радиальное или торцевое сверление без переустановки на фрезерный агрегат.

Этот подход сокращает количество операций и повышает общую соосность всех поверхностей. Электроника синхронизирует поворот шпинделя с движением инструмента для точного расположения пазов.

Применение приводных блоков позволяет нарезать резьбу и выполнять зенкерование за один установ детали. Когда работают с валами, сверление отверстий под стопорные винты проходит максимально быстро. Программа управляет всеми осями одновременно, что дает возможность получать сложные отверстия под любыми углами. Жесткость крепления инструмента в револьверной головке обеспечивает высокую чистоту поверхности и точность диаметра.

Жесткое нарезание резьбы синхронизирует вращение шпинделя с вертикальной подачей без применения компенсирующих патронов. Программа точно рассчитывает путь метчика, поэтому шаг резьбы получается идеальным по всей глубине отверстия.

Когда шпиндель меняет направление вращения на дне, подача мгновенно подстраивается под это движение. Эта технология позволяет нарезать резьбу на высоких скоростях и сокращает время обработки одного отверстия. Метчик жестко фиксируется в цанговом патроне, что повышает его ресурс и снижает риск поломки.

Отсутствие люфтов в соединении гарантирует высокую точность профиля резьбы и ее полную соосность с отверстием. Электроника станка контролирует каждый оборот, поэтому риск срыва витков сводится к нулю. При работе с глухими отверстиями глубина резьбы выдерживается с погрешностью до 0.01 мм. Этот метод позволяет использовать стандартную оснастку и не требует покупки дорогих резьбонарезных головок.

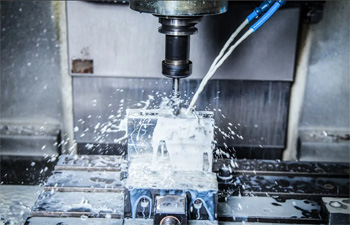

Высокоскоростное сверление подразумевает использование частоты вращения до 20000 оборотов в минуту и малых подач на зуб. Когда кромка проходит через металл на такой скорости, большая часть тепла уходит вместе со стружкой. Материал не успевает прогреться, поэтому тепловые деформации заготовки остаются минимальными.

Результат обработки отличается зеркальной поверхностью и отсутствием заусенцев на входе и выходе. Данный метод идеально подходит для изготовления мелких отверстий в алюминиевых и магниевых сплавах.

Твердосплавной инструмент при высокой скорости работает стабильнее и меньше вибрирует в зоне контакта. Программа ЧПУ поддерживает постоянную нагрузку на сверло, что исключает его увод от центральной оси. Когда выполняют микросверление, HSC-технология становится единственным способом получить качественный канал. Точность диаметра при этом возрастает, а необходимость в последующем развертывании часто пропадает.

Программные комплексы позволяют создавать траектории движения инструмента на основе трехмерной модели детали. Компьютер автоматически находит все отверстия и подбирает оптимальную последовательность их обработки для сокращения пути шпинделя.

Когда инженер задает параметры, система учитывает толщину заготовки и длину выбранного сверла для предотвращения столкновений. Это исключает ошибки ручного программирования и позволяет визуально проверить процесс до запуска станка. Такой подход сокращает время наладки оборудования и упрощает работу оператора.

CAM-система выбирает наиболее эффективные циклы сверления исходя из глубины и диаметра отверстий. Когда требуется обработка под углом, программа рассчитывает координаты поворота стола или головы станка. Весь код передается на станок через сеть, что исключает потерю данных. Использование цифровых двойников оснастки позволяет точно рассчитать время выполнения заказа.

Контактные измерительные датчики позволяют станку самостоятельно найти точное положение заготовки на столе. Щуп касается краев детали в нескольких точках, после чего компьютер вносит правки в рабочую систему координат.

Если заготовку устанавливают с небольшим перекосом, электроника поворачивает программу программно для компенсации ошибки. Это убирает необходимость ручной выверки индикатором и значительно экономит время при частой смене заказов. Процесс гарантирует, что отверстия будут просверлены точно по центру заложенных баз.

Датчик также проверяет наличие припуска на поверхности и подтверждает правильность выбора заготовки. Когда выполняют сверление в литых деталях, щуп находит фактический центр отверстия под рассверливание. Программа сверяет полученные данные с чертежом и блокирует работу при обнаружении критических отклонений. После завершения цикла этот же щуп может замерить диаметр и глубину готового отверстия для контроля качества.

Ступенчатый инструмент позволяет выполнять центрование, сверление и снятие фаски за один рабочий ход шпинделя. Конструкция такого сверла имеет несколько режущих зон разного диаметра, которые расположены последовательно на одной оси.

Когда инструмент погружается в металл, он одновременно формирует основное отверстие и зенкует его входную часть. Это сокращает количество смен инструмента в магазине и уменьшает общее время цикла. Программа ЧПУ управляет глубиной подачи для получения точного размера фаски в соответствии с чертежом.

Использование комбинированной оснастки повышает соосность всех элементов отверстия, так как их обрабатывают за один установ. Твердосплавные ступенчатые сверла обладают высокой жесткостью и не требуют предварительного центрования. Когда производят детали с большим количеством крепежных отверстий, экономия времени достигает 30% и более. Магазин станка освобождается для других инструментов, что расширяет технологические возможности оборудования.

При длительной работе станка винтовые пары и подшипники нагреваются, что вызывает микроскопическое удлинение осей. Если не учитывать этот фактор, координаты отверстий могут сместиться на 0.02-0.05 мм, что приведет к браку точных деталей.

Система термической компенсации использует датчики температуры, которые расположены в разных частях станины и шпинделя. Когда электроника фиксирует нагрев, она автоматически сдвигает нулевую точку программы на нужную величину. Это позволяет сохранять микронную точность обработки в течение всей смены без участия оператора.

Особенно важна эта функция при сверлении глубоких отверстий, где отклонение по оси Z может испортить деталь. Программа постоянно анализирует данные и поддерживает стабильность размеров даже при изменении температуры в цехе. Когда станок работает на высоких оборотах, тепловые смещения становятся наиболее заметными. Автоматическая компенсация убирает необходимость периодической проверки привязки инструмента.

Микросверление отверстий диаметром от 0.05 до 0.5 мм требует идеальной балансировки шпинделя и отсутствия малейших вибраций. Станки с ЧПУ поддерживают стабильную скорость вращения до 60000 оборотов в минуту и очень малую, контролируемую подачу.

Когда сверло касается поверхности, электроника следит за нагрузкой, чтобы хрупкая оснастка не сломалась при малейшем сопротивлении. Процесс проходит в защищенной зоне, где исключено попадание пыли или посторонних частиц под инструмент. Данная технология позволяет изготавливать детали для медицины и микроэлектроники с высочайшей точностью.

Программа использует специальные стратегии врезания, которые предотвращают увод тонкого сверла в сторону. Использование высокоточных цанговых патронов сводит биение инструмента к минимуму. Когда отверстие готово, станок плавно выводит сверло, исключая риск его закусывания. Контроль каждого микрометра пути обеспечивает получение ровных и чистых каналов. Результат микросверления на ЧПУ превосходит любые ручные способы по скорости и качеству поверхности.
