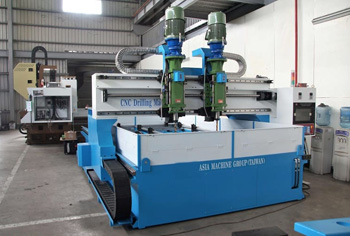

Сверлильные станки с ЧПУ

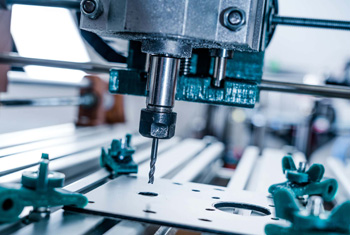

Центральный процессор системы управления считывает строки программы в виде G-кода и мгновенно преобразует их в последовательность электрических импульсов для сервоприводов. Скорость обработки данных позволяет электронике контролировать положение шпинделя тысячи раз в секунду. Такая частота гарантирует соблюдение заданной траектории с микронной точностью.

Контроллер учитывает не только координаты, но и динамические характеристики двигателей, плавно корректируя моменты ускорения и торможения осей. Подобная интеграция программной и механической частей исключает появление ошибок позиционирования, которые характерны для ручного управления. Электронная плата снабжена собственной памятью для хранения больших массивов данных.

Интерфейс связи между процессором и исполнительными механизмами использует защищенные протоколы передачи сигналов для исключения влияния электромагнитных помех от мощных моторов. Система постоянно сравнивает расчетные координаты с реальными данными от оптических линеек, и этот процесс формирует замкнутый цикл обратной связи.

Сервоприводы оснащают встроенными датчиками обратной связи в виде энкодеров, которые передают контроллеру информацию об угле поворота вала. Шаговые двигатели действуют по принципу отработки импульсов без подтверждения реального перемещения, и такая схема часто приводит к пропуску шагов при резких нагрузках. Сервомоторы развивают значительно высокий крутящий момент, что сокращает время на холостые перемещения инструмента между точками сверления.

Высокая динамика разгона позволяет выполнять обработку отверстий в форсированном режиме без риска потери точности координат. Электроника привода плавно меняет потребляемую мощность в зависимости от реального сопротивления металла, экономя ресурс мотора и электроэнергию.

Постоянный мониторинг положения вала исключает накопление погрешности в течение долгого рабочего дня, когда станок выполняет тысячи однотипных операций. Если инструмент натыкается на твердое включение или затупляется, сервопривод сигнализирует системе об увеличении тока, и ЧПУ вовремя останавливает подачу для защиты механики.

Система смены инструмента включает в себя дисковый или цепной магазин и скоростной манипулятор с двойным захватом для фиксации патронов. Когда программа завершает текущий этап обработки, шпиндель перемещается в точку смены, а магазин поворачивается до позиции с нужным сверлом или зенкером.

Манипулятор одновременно извлекает отработанную оснастку и устанавливает новую в посадочный конус шпинделя. Процесс занимает не более 2-4 секунд. Подобная автоматизация позволяет выполнять полный цикл изготовления детали от центровки до нарезания резьбы без вмешательства человека. Каждый инструментальный блок снабжают чипом или кодировкой, которую считывает система для проверки параметров вылета и диаметра.

Герметичный кожух защищает магазин от попадания горячей стружки и капель смазочно-охлаждающей жидкости, сохраняя чистоту хвостовиков. Перед каждой установкой патрона сопло в головке подает струю сжатого воздуха для очистки поверхностей контакта от пыли. Это гарантирует сохранение минимального биения и предотвращает заклинивание конуса при высоких оборотах.

Подача смазочно-охлаждающей жидкости под высоким давлением через внутренние каналы сверла позволяет отводить тепло непосредственно из зоны резания. Наружный полив часто не достигает режущей кромки при создании глубоких отверстий,что приводит к мгновенному перегреву и поломке дорогого инструмента.

Мощный поток эмульсии принудительно вымывает стружку из канала, предотвращая ее налипание на стенки и заклинивание шпинделя. Давление в системе поддерживают на уровне 20-70 бар, что обеспечивает стабильное охлаждение даже при работе с вязкими нержавеющими сталями. Подобная технология повышает скорость сверления в 3-5 раз за счет возможности использования более агрессивных режимов подачи.

Для работы этой системы станок оснащают специальным ротационным соединением в верхней части шпинделя и насосной станцией с многоступенчатой фильтрацией. Жидкость проходит через мелкодисперсные фильтры для удаления частиц шлама размером более 10 мкм, чтобы не повредить прецизионные поверхности внутренних каналов. Качественное охлаждение изнутри значительно улучшает шероховатость поверхности отверстий.

Система ЧПУ мониторит нагрузку на двигатель шпинделя и сравнивает реальную потребляемую мощность с эталонными значениями для конкретного типа сверла. Когда режущая кромка затупляется, сила трения возрастает и контроллер фиксирует всплеск тока, подавая сигнал о необходимости внеплановой проверки.

Дополнительно применяют лазерные или контактные датчики замера длины, которые автоматически проверяют геометрию инструмента после каждого цикла. Если датчик обнаруживает изменение вылета или отсутствие кончика сверла, программа мгновенно блокирует выполнение операций для спасения заготовки. Такой подход исключает массовый выпуск бракованной продукции в беспилотном режиме работы оборудования.

В современных станках используют акустические сенсоры, которые анализируют спектр шума в зоне резания для выявления признаков микросколов на кромке. Электроника умеет различать звуковые паттерны нормальной обработки и аварийного разрушения металла, реагируя за миллисекунды. Программный счетчик циклов ведет учет пройденного пути для каждого сверла и подает сигнал о необходимости замены при достижении критического порога выработки.

Линейные направляющие качения состоят из стальных рельсов и кареток с циркулирующими шариками или роликами, которые обеспечивают плавное перемещение осей. В отличие от направляющих скольжения такая конструкция обладает минимальным коэффициентом трения, и это свойство позволяет достигать огромных скоростей позиционирования.

Роликовые модели отличаются повышенной жесткостью и несущей способностью, что необходимо для гашения вибраций при силовом сверлении твердых металлов. Каретки устанавливают с предварительным натягом для полного устранения люфтов и обеспечения идеальной прямолинейности хода. Поверхности рельсов проходят процедуру глубокой закалки и шлифовки.

Защитные телескопические кожухи и резиновые скребки предотвращают попадание металлической пыли и абразива в зону контакта подшипников. Автоматическая система смазки подает порцию масла в каждую каретку через заданные интервалы времени, поддерживая стабильную защитную пленку. Правильный монтаж направляющих на фрезерованные постели станины гарантирует перпендикулярность осей X, Y и Z на всем вылете.

Функция винтовой интерполяции позволяет создавать отверстия большого диаметра с помощью концевой фрезы малого размера путем сложения движений по трем осям. Программа заставляет инструмент двигаться по спиральной траектории, постепенно погружаясь в металл на каждом витке окружности.

Метод значительно снижает осевое усилие на шпиндель, потому что фреза срезает тонкий слой материала боковыми кромками. Это дает возможность получать прецизионные отверстия на станках средней мощности, где обычное сверло большого диаметра вызвало бы перегрузку. Контроллер ЧПУ рассчитывает траекторию так, чтобы обеспечить постоянную скорость резания и оптимальную нагрузку на инструмент.

С помощью круговой интерполяции также выполняют обработку фасок, зенкование и растачивание посадочных мест под подшипники с идеальной геометрией. Система управления поддерживает высокую точность синхронизации приводов, исключая появление эффекта овальности или ступенек на стенках канала. Программная компенсация радиуса фрезы позволяет легко менять размер отверстия без корректировки основного кода программы. Это сокращает номенклатуру необходимой оснастки, так как одна фреза заменяет целый набор сверл разных диаметров.

Сенсоры вибрации монтируют непосредственно на шпиндельный узел - для измерения амплитуды и частоты колебаний в режиме реального времени. Если при сверлении возникает резонанс из-за неправильно выбранных оборотов или затупления инструмента, датчик передает сигнал системе управления.

ЧПУ мгновенно корректирует скорость вращения или величину подачи для вывода станка из опасной зоны вибраций. Такая реакция защищает прецизионные подшипники шпинделя от преждевременного разрушения и предотвращает появление дефектов на поверхности металла. Мониторинг колебаний позволяет выявлять дисбаланс инструмента или патрона еще на этапе разгона вала до рабочих скоростей.

Встроенная диагностика накапливает данные о вибрационном фоне станка, помогая прогнозировать время проведения планового ремонта механических узлов. Резкое изменение спектра частот часто свидетельствует о появлении микротрещин в валах или износе шестерен редуктора. Использование таких датчиков обязательно при высокоскоростной обработке, где малейшее биение может привести к серьезной поломке.

Жесткое нарезание резьбы подразумевает полную синхронизацию угла поворота шпинделя с вертикальным перемещением оси подачи в каждой точке пути. Система ЧПУ контролирует положение вала через энкодер высокого разрешения, и эта связь заменяет использование специальных компенсирующих патронов.

Технология позволяет получать резьбу высокого класса точности даже в глубоких глухих отверстиях с минимальным риском поломки инструмента. Программа точно рассчитывает точку остановки и реверса в нижней части прохода, исключая удар метчика о дно заготовки. Отсутствие люфтов в кинематике гарантирует идеальное совпадение шага резьбы с параметрами инструмента на всем протяжении цикла.

Для эффективной работы используют метчики из твердых сплавов с внутренними каналами для подачи смазочного состава под давлением. Высокая жесткость шпиндельного узла позволяет вести обработку на скоростях, в 2-3 раза превышающих режимы при ручном нарезании. Электроника мгновенно меняет направление вращения при достижении нужной глубины, процесс происходит плавно без рывков и ударов.

Шкаф управления станком изготавливают из листовой стали для создания эффекта клетки Фарадея, которая блокирует внешние радиочастотные излучения. Внутренние силовые кабели сервоприводов снабжают медной оплеткой-экраном, которая предотвращает наводки на слаботочные сигнальные провода энкодеров.

Система заземления объединяет все металлические части оборудования в единый контур для безопасного отвода токов утечки и статического электричества. В цепях питания устанавливают сетевые фильтры и ферритовые кольца, которые гасят высокочастотные пульсации от работы соседних сварочных аппаратов. Защита гарантирует стабильную работу микропроцессоров.

Оптическая развязка входных каналов контроллера полностью разделяет электрические цепи датчиков и логических блоков, защищая процессор от пробоя. Внутри шкафа поддерживают избыточное давление очищенного воздуха для исключения попадания внутрь токопроводящей металлической пыли и масляного тумана. Промышленные вентиляторы с фильтрами обеспечивают эффективный теплоотвод, предотвращая перегрев полупроводниковых компонентов.

Автоматический конвейер непрерывно удаляет металлические отходы из рабочей зоны, предотвращая их скопление на направляющих и рабочем столе станка. Стружка, которую увлекает поток смазочно-охлаждающей жидкости, падает в желоб и перемещается шнековым или скребковым механизмом в накопительный бункер.

Своевременное удаление горячего металла снижает тепловую нагрузку на станину, и такая мера помогает сохранять стабильность геометрических параметров оборудования. Оператору не приходится останавливать цикл для ручной очистки поддона, что значительно увеличивает коэффициент полезного использования времени в смену. Чистота внутри кабины исключает повреждение защитных кожухов и датчиков острыми краями стальных осколков.

Система включает в себя бак-отстойник с магнитными сепараторами, которые вылавливают мелкую взвесь и пыль из возвращаемого потока эмульсии. Это продлевает срок службы насосов и форсунок, предотвращая их засорение продуктами резания. Эффективный отвод шлама позволяет вести сверление на максимальных режимах подачи без риска образования плотных пробок из металла.
