Сверлильно-фрезерные станки

Направляющие с профилем ласточкина хвоста обеспечивают максимальную площадь контакта между подвижными узлами и станиной оборудования. Такая форма позволяет эффективно противостоять радиальным и осевым нагрузкам, которые возникают при фрезеровании плоскостей твердосплавными фрезами. Плотное прилегание поверхностей исключает возникновение люфтов и вибраций, потому что профиль надежно фиксирует каретку в заданном положении.

Для регулировки зазора между деталями используют специальные клиновые планки, которые подтягивают винтами по мере естественного износа металла. Подобная конструкция гарантирует высокую жесткость системы, когда инструмент врезается в заготовку под значительным углом.

Поверхности направляющих проходят закалку и прецизионную шлифовку для достижения минимального коэффициента трения при перемещении стола. Внутренние масляные каналы доставляют смазку непосредственно в зону контакта, чтобы предотвратить появление задиров и коррозии. Прямоугольная или клиновидная форма направляющих помогает сохранять точность позиционирования шпинделя на протяжении всего срока службы станка.

Блокировка пиноли шпинделя необходима для превращения подвижного сверлильного узла в жесткую фрезерную голову. Когда инструмент совершает боковые движения вдоль заготовки, возникают значительные радиальные усилия, и они стремятся отклонить сверло от вертикальной оси. Если механизм перемещения останется свободным, вибрации быстро разобьют подшипники и испортят геометрию фрезеруемого паза.

Специальный зажимной рычаг на корпусе бабки намертво фиксирует выдвижную часть шпинделя в выбранном положении. Подобная мера исключает любой люфт в кинематической паре рейки и шестерни, потому что все детали прижимаются друг к другу с огромным усилием.

Перед началом фрезерных работ шпиндель опускают на нужную глубину по мерной шкале или цифровому индикатору. После затяжки стопорного винта вся нагрузка передается непосредственно на массивный корпус станка через направляющие колонны. Это позволяет использовать концевые и торцевые фрезы большого диаметра без риска поломки хрупких кромок. Когда требуется перейти обратно к сверлению отверстий, зажим ослабляют и пиноль снова приобретает плавный ход под действием возвратной пружины.

Для устранения свободного хода в механизме перемещения рабочего стола используют регулируемые разрезные гайки или систему с двумя независимыми гайками. В процессе интенсивной эксплуатации резьба постепенно истирается и между винтом и гайкой появляется зазор, который мешает точному позиционированию детали.

Регулировочный винт позволяет сближать части гайки, выбирая лишнее пространство и восстанавливая плотность зацепления в паре. Подобная процедура необходима для исключения вибраций при встречном и попутном фрезеровании, когда направление сил резания постоянно меняется. Качественная настройка узла гарантирует, что стол не сдвинется с места при первом контакте фрезы с металлом.

Ходовые винты изготавливают из высокоуглеродистой стали с последующей шлифовкой профиля для достижения минимального сопротивления вращению. Внутренние полости механизма заполняют густой смазкой, которая защищает металл от коррозии и преждевременного износа под нагрузкой. Если станок оснащен шарико-винтовой передачей, люфт выбирают при помощи подбора диаметра шариков или осевого преднатяга подшипников.

Цанговые патроны стандарта ER обеспечивают высокую точность центровки и надежный зажим фрезерного инструмента с цилиндрическим хвостовиком. Конструкция включает пружинную цангу с несколькими продольными прорезями, которую вставляют в конусное отверстие корпуса. При затягивании накидной гайки цанга равномерно обжимает инструмент по всей длине контакта, исключая малейшее радиальное биение.

Равномерность распределения усилий предотвращает проворачивание фрезы даже при глубоком врезании в твердые сплавы. Использование наборов цанг позволяет быстро менять оснастку диаметром от 1 до 32 мм без замены самого патрона в шпинделе станка.

Внутренняя геометрия патрона разработана так, чтобы выдерживать значительные боковые нагрузки, характерные для скоростного фрезерования плоскостей. Хвостовик инструмента должен заходить в цангу на полную глубину для обеспечения максимальной жесткости соединения. Гайку патрона затягивают специальным ключом с определенным моментом, чтобы избежать деформации лепестков и сохранить упругость металла. Система ER отличается долговечностью и стойкостью к воздействию агрессивных смазочно-охлаждающих жидкостей в зоне резания.

Рукоятка микроподачи служит для точного управления вертикальным перемещением шпинделя при выполнении финишных операций или растачивании отверстий. В отличие от основных рычагов этот механизм имеет червячную или зубчатую передачу с большим передаточным числом. Вращение маховика позволяет опускать инструмент на доли миллиметра, что необходимо для точной настройки глубины резания по цифровому индикатору.

Подключение микроподачи производят специальной муфтой, которая блокирует быструю ручную подачу и передает контроль на прецизионный лимб. Подобная функция превращает обычный сверлильный станок в точный фрезерный агрегат для создания ступенчатых поверхностей.

Механизм снабжают шкалой с ценой деления 0,02-0,05 мм для визуального мониторинга процесса погружения фрезы в металл. Плавность хода исключает резкие рывки при врезании, и такая стабильность защищает хрупкие твердосплавные пластины от поломок. Рукоятку располагают на передней или боковой панели шпиндельной бабки для удобства доступа во время работы. Внутренние узлы микроподачи защищают от пыли герметичным корпусом и смазывают при плановом техническом обслуживании.

Смазка редуктора сверлильно-фрезерного станка осуществляется методом масляной ванны или принудительного разбрызгивания внутри герметичного корпуса головки. Зубчатые колеса и валы постоянно находятся в контакте с индустриальным маслом, которое эффективно отводит тепло от нагруженных узлов. Поток смазки образует устойчивую пленку на поверхности зубьев, и эта преграда снижает шум и предотвращает износ металла при высоких оборотах.

Для контроля состояния и уровня жидкости в корпусе предусматривают прозрачное смотровое окно или контрольный щуп. Регулярная замена масла удаляет продукты микроскопического износа и посторонние примеси из рабочей зоны подшипников.

В верхней части бабки часто устанавливают масляный насос или распределительный лоток для подачи смазки к верхним опорам шпинделя. Это обеспечивает надежную работу механизмов при любом наклоне головы станка для сверления под углом. Система фильтрации задерживает мелкие частицы шлама, сохраняя чистоту и вязкость среды на протяжении длительного времени. Если температура внутри редуктора превышает норму, вязкость масла снижается, и это может привести к повреждению шестерен под нагрузкой.

Виброустойчивость определяет качество чистовой обработки и ресурс режущего инструмента при выполнении силовых фрезерных операций. В процессе работы фреза совершает прерывистые удары по металлу, и эти воздействия вызывают возникновение резонансных колебаний в шпиндельном узле. Если голова имеет недостаточную жесткость, вибрация приведет к появлению дробления на поверхности заготовки и быстрому выкрашиванию кромок инструмента.

Корпус бабки изготавливают из массивного чугунного литья, которое обладает отличными демпфирующими свойствами для гашения мелких толчков. Точная балансировка всех вращающихся валов минимизирует паразитные нагрузки на подшипниковые опоры при максимальных оборотах.

Стабильность положения головы на колонне обеспечивают широкие направляющие и мощные прижимные планки с фиксаторами. Жесткая конструкция позволяет использовать современные режимы резания с большими подачами без потери точности геометрии паза. Для снижения вибраций применяют прецизионные подшипники высокого класса точности с минимальными внутренними зазорами. Правильное распределение массы внутри головки предотвращает ее раскачивание при резкой смене направления перемещения стола.

Защита электродвигателя от радиальных нагрузок обеспечивается за счет разделения вала мотора и шпиндельного вала при помощи ременной или зубчатой передачи. Основную механическую силу при фрезеровании принимают на себя массивные подшипники шпинделя, которые встроены в жесткий корпус бабки. Двигатель передает только крутящий момент, что исключает изгиб его вала и повреждение внутренних обмоток при сильном боковом давлении.

Если нагрузка на фрезу превышает допустимый предел, электронная система защиты мгновенно отключает питание для предотвращения перегрева и сгорания изоляции. Контроллер постоянно мониторит силу тока и обороты, плавно снижая подачу при возникновении критического сопротивления металла.

Дополнительную безопасность гарантирует тепловое реле, которое разрывает цепь при достижении критической температуры внутри корпуса мотора. Корпус двигателя снабжают развитым оребрением для эффективного отвода тепла потоками воздуха от встроенного вентилятора. При использовании ременного привода пробуксовка ремня может служить механическим предохранителем при внезапном заклинивании инструмента.

Система цифровой индикации включает линейные измерительные шкалы и дисплей для отображения текущих координат стола в реальном времени. Работа устройства основана на бесконтактном считывании меток. Такая технология полностью исключает ошибки, связанные с износом ходовых винтов.

Оператор видит перемещение инструмента с точностью до 0,005 мм, что значительно упрощает обработку отверстий с жесткими допусками. Наличие экрана позволяет быстро обнулять значения в любой точке, выполнять разметку окружностей и рассчитывать координаты отверстий без внешних замеров. Это сокращает вспомогательное время и полностью избавляет от необходимости ручного кернения заготовок перед началом работы.

Электроника сохраняет в памяти координаты базовых точек, и данная функция полезна при изготовлении серийных партий идентичных деталей. Дисплей имеет высокую яркость и защищен от попадания капель масла и металлической стружки прозрачным полимерным экраном. Измерительные линейки монтируют в защитных алюминиевых кожухах, которые предотвращают механические повреждения прецизионных шкал.

Поверхность рабочего стола требует ежедневной очистки от мелкой стружки, пыли и остатков смазочно-охлаждающей жидкости после завершения смены. Влага и агрессивные компоненты эмульсии могут вызвать появление коррозии на шлифованном металле, что приведет к потере плоскостности и точности установки.

Очищенный стол протирают мягкой ветошью и покрывают тонким слоем индустриального масла для защиты от воздействия воздуха. Т-образные пазы тщательно промывают для удаления застрявшего шлама, который мешает правильной фиксации прижимов и тисков. Если на зеркале стола появляются мелкие забоины или царапины, их аккуратно удаляют доводочным бруском для сохранения идеальной базы.

Направляющие стола регулярно смазывают через специальные пресс-масленки для обеспечения плавности хода при перемещении по осям X и Y. Скребки на краях каретки проверяют на целостность, так как поврежденные уплотнения пропускают абразивную пыль внутрь механизма. Периодически проводят проверку параллельности плоскости стола ходу шпинделя при помощи индикаторной головки на стойке.

Защитные экраны сверлильно-фрезерных станков имеют усиленную конструкцию для удержания крупной стружки, которая летит с высокой скоростью при фрезеровании. Их изготавливают из ударопрочного прозрачного поликарбоната или закаленного стекла в прочной металлической оправе. Экран снабжают регулируемым кронштейном, который позволяет точно выставить защиту в зависимости от вылета инструмента и габаритов заготовки.

В основание шарнира монтируют электрический концевой выключатель, который блокирует запуск двигателя при открытом положении щитка. Подобная мера предотвращает травматизм и исключает попадание капель разогретого масла на одежду и лицо человека.

Для эффективного сбора разлетающихся отходов вокруг рабочего стола часто устанавливают дополнительные ограждения в виде гармошки или телескопических листов. Они направляют поток стружки в поддон, защищая направляющие станины и окружающее пространство цеха от загрязнения. Прозрачность материала экрана сохраняется долгое время благодаря стойкости пластика к химическому воздействию современных охлаждающих жидкостей. Конструкция щитка позволяет быстро менять его положение при смене фрезы на сверло без использования дополнительных ключей.

Настройка угла наклона производится путем вращения шпиндельной бабки вокруг горизонтальной оси крепления к колонне или суппорту станка. Для этой цели на корпусе предусмотрена круговая шкала с градусными делениями, которая позволяет выставить нужный наклон в обе стороны на 45-90°. Перед поворотом ослабляют несколько мощных фиксирующих болтов и перемещают голову вручную или при помощи червячного механизма.

Мобильность узла дает возможность сверлить отверстия и фрезеровать пазы под любым углом без применения сложных наклонных тисков. После установки точного значения по шкале болты затягивают с определенным усилием для обеспечения монолитности конструкции под нагрузкой.

Для достижения максимальной точности при юстировке используют прецизионные уровни или индикаторы, которые перемещают по контрольной угольнику на столе. Правильное положение головы фиксируют специальными коническими штифтами, если конструкция предусматривает стандартные вертикальные или горизонтальные позиции. При работе под углом важно учитывать изменение вылета инструмента и корректировать координаты перемещения стола в программе ЧПУ или вручную.

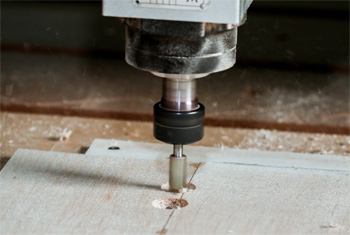

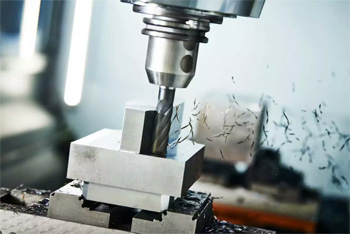

Процесс фрезерования сопровождается образованием большого объема горячей и острой стружки, которую необходимо быстро убирать из рабочей зоны. Для этой цели станки оснащают мощными защитными экранами и системой смыва при помощи смазочно-охлаждающей жидкости.

Поток эмульсии под давлением направляют непосредственно на фрезу, и жидкость увлекает за собой металлические отходы в сборные желоба рабочего стола. Если стружка останется в пазу, она попадет под режущие кромки повторно, что приведет к перегреву инструмента и ухудшению качества поверхности. Специальные шнековые или скребковые транспортеры перемещают собранный шлам в отдельный бункер для последующей утилизации.

Для работы с чугуном или деревом применяют системы воздушной аспирации, которые всасывают мелкую пыль через раструб на шпиндельной головке. Подобная мера предотвращает засорение направляющих и защищает органы дыхания людей в цехе. Внутренние фильтры очищают воздух от абразивных частиц перед его возвратом в помещение. Удаление нагретой стружки также снижает общую тепловую нагрузку на станину и механизмы станка.
