Многошпиндельные полуавтоматы

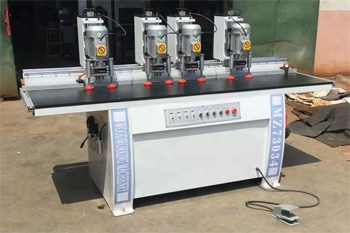

Общий привод подачи обеспечивает одновременное перемещение всех шпиндельных узлов по вертикальным направляющим станины. В основе механизма лежит мощный гидравлический цилиндр или массивная винтовая пара, которая соединена с главной траверсой. Когда насосная станция нагнетает давление, поршень толкает всю шпиндельную коробку вниз с заданным усилием.

Такая схема гарантирует одинаковую глубину сверления для каждого отверстия, потому что инструменты закрепляют на единой жесткой платформе. Контроль скорости перемещения осуществляют через дроссельные клапаны или программные алгоритмы ЧПУ, которые регулируют поток жидкости в системе.

Стабильность хода поддерживает система противовесов или пневматических компенсаторов, которые уравновешивают огромный вес многошпиндельной головки. Подобное решение снижает нагрузку на приводные двигатели и предотвращает резкие рывки при врезании сверл в металл. Направляющие качения обеспечивают плавность движения и исключают перекосы платформы при неравномерном распределении усилий резания по площади заготовки.

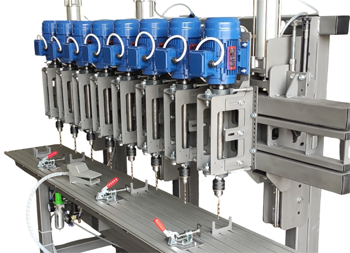

Многошпиндельная головка представляет собой герметичный корпус, внутри которого расположена сложная система зубчатых передач или карданных валов. Входной вал получает вращение от основного двигателя и распределяет крутящий момент на каждый отдельный шпиндель через промежуточные шестерни. Подобная компоновка позволяет использовать один мощный мотор для одновременной работы десяти и более инструментов.

Шпиндели вращаются в прецизионных подшипниках, которые выдерживают высокие радиальные и осевые нагрузки во время интенсивного резания. Внутреннее пространство коробки заполняют маслом для снижения шума и эффективного отвода тепла от трущихся металлических деталей.

Конструкция корпуса предусматривает возможность быстрой смены межосевых расстояний в универсальных моделях за счет перемещения вспомогательных кронштейнов. Уплотнительные манжеты защищают внутренние механизмы от попадания металлической пыли и брызг смазочно-охлаждающей жидкости. Высокая точность изготовления посадочных мест гарантирует отсутствие биения на концах сверл, что важно для сохранения геометрии отверстий.

Настройка вылета каждого отдельного инструмента необходима для одновременного касания поверхности заготовки при использовании сверл разной длины. Для этой цели в конструкции шпинделя предусматривают регулировочную гайку или телескопическую втулку с мелкой резьбой. Вращение этого элемента позволяет смещать патрон вдоль вертикальной оси на расстояние до 15-20 мм без изменения положения всей траверсы.

После корректировки положение жестко фиксируют контргайкой, чтобы исключить самопроизвольное смещение под действием сильных вибраций. Подобная опция позволяет применять переточенный инструмент в одном рабочем цикле вместе с новыми сверлами.

Точную юстировку проводят с помощью индикатора или контрольной плитки, которую кладут на рабочий стол оборудования перед началом серии. Если глубина отверстий должна быть разной по чертежу, шпиндели выставляют ступенчато в соответствии с требованиями технологической карты. Механизм регулировки защищают от коррозии хромированным покрытием и периодически смазывают через специальные отверстия.

Основание многошпиндельного станка изготавливают из серого чугуна методом литья, чтобы обеспечить максимальную жесткость и виброустойчивость всей конструкции. Большой вес станины необходим для поглощения суммарных усилий резания, которые возникают при одновременной работе десятков сверл. Если база будет недостаточно массивной, возникнет резонанс, который приведет к быстрому износу инструмента и нарушению точности межосевых расстояний.

Внутренние полости отливки снабжают многочисленными ребрами жесткости, которые препятствуют скручиванию и изгибу металла под нагрузкой. Чугун также обладает уникальной способностью гасить микровибрации, что положительно влияет на чистоту стенок отверстий.

Нижнюю часть станины расширяют для создания устойчивой опоры и надежного крепления агрегата к фундаменту цеха с помощью анкеров. На верхней плоскости располагают прецизионные направляющие, по которым перемещается рабочий стол или шпиндельная траверса. Поверхность направляющих подвергают закалке токами высокой частоты и последующей шлифовке для достижения минимального коэффициента трения.

Система смазки многошпиндельного полуавтомата функционирует в автоматическом режиме и включает в себя бак, электрический насос и сеть распределительных трубок. Смазочный материал подают ко всем подшипникам шпинделей и направляющим через определенные интервалы времени, которые задает электронный таймер. Программное обеспечение контролирует объем подаваемого масла, чтобы обеспечить наличие стабильной защитной пленки на всех трущихся поверхностях.

Такой подход исключает перегрев механизмов и предотвращает их преждевременный износ из-за трения металла о металл. Если уровень смазки в резервуаре падает ниже нормы, датчик мгновенно подает сигнал на пульт управления.

Для очистки масла используют сменные фильтры, которые задерживают мельчайшие продукты износа и посторонние примеси. Внутренние каналы системы смазки интегрируют непосредственно в корпус шпиндельной головки и траверсы для скрытой прокладки коммуникаций. Это защищает трубки от механических повреждений и попадания горячей стружки во время работы.

Минимальный шаг между отверстиями ограничен наружным диаметром шпиндельных узлов и габаритами их подшипниковых опор. В стандартных головках это расстояние составляет около 20-30 мм, так как внутри корпуса нужно разместить шестерни привода и уплотнительные элементы. Если требуется сверлить более густую сетку отверстий, применяют специальные шахматные схемы расположения валов или делают несколько последовательных проходов.

Существуют также компактные нерегулируемые головки, где шпиндели установлены максимально плотно в едином блоке под конкретную деталь. Конструкторы постоянно совершенствуют форму корпусов, чтобы уменьшить межосевое расстояние без потери жесткости валов.

Для обработки очень мелких деталей используют выносные шпиндельные блоки с карданной передачей, которые позволяют сближать инструменты до 10-15 мм. При такой компоновке важно следить за углом наклона валов, чтобы не допустить их заклинивания или повышенного износа шарниров. Слишком плотное расположение инструментов затрудняет подачу смазочно-охлаждающей жидкости и вывод стружки из зоны резания.

Синхронизация оборотов в многошпиндельном станке достигается за счет использования общей кинематической цепи от единого приводного вала. Вращение передается через центральную шестерню на все промежуточные колеса, которые имеют одинаковое количество зубьев и модуль зацепления. Такое устройство гарантирует идентичную частоту вращения для каждого шпинделя, что необходимо для получения однородного качества поверхности во всех отверстиях.

Если технология требует разных скоростей для инструментов разного диаметра, внутри головки устанавливают сменные блоки шестерен с нужными передаточными числами. Скорость работы главного двигателя регулируют частотным преобразователем через панель управления.

Точность синхронизации проверяют с помощью лазерных тахометров во время пусконаладочных работ и планового технического осмотра. Отсутствие проскальзывания в зубчатых зацеплениях исключает разницу в режимах резания, и такая стабильность продлевает ресурс сверл. При использовании карданных передач следят за идентичностью углов наклона всех валов для предотвращения пульсаций крутящего момента.

Кондукторная плита служит жестким шаблоном, который направляет каждое сверло точно в заданную точку на поверхности заготовки. В отверстия плиты запрессовывают закаленные втулки, и они удерживают инструмент от увода в сторону в момент врезания в металл. Подобная оснастка полностью исключает необходимость предварительной разметки или кернения каждой детали в серийной партии.

Плиту крепят на траверсу или устанавливают на специальные стойки над рабочим столом, обеспечивая соосность всех узлов системы. Когда головка опускается, сверла проходят сквозь втулки, которые принимают на себя все радиальные нагрузки и вибрации.

Использование кондуктора значительно повышает точность межосевых расстояний и предотвращает поломку тонких сверл при работе с неровными поверхностями. Втулки изготавливают из износостойкой инструментальной стали, и их заменяют по мере выработки внутреннего диаметра. Конструкция плиты часто предусматривает каналы для подачи охлаждающей жидкости непосредственно к месту контакта сверла с заготовкой. Пространство между кондуктором и деталью рассчитывают так, чтобы обеспечить свободный выход стружки и исключить заклинивание инструмента.

Для мониторинга целостности инструментов на многошпиндельных станках устанавливают оптические датчики или контактные щупы. Перед каждым циклом или после его завершения контрольная планка проходит под всеми шпинделями, проверяя наличие режущей части сверл.

Если один из инструментов сломан, электрическая цепь размыкается или световой луч проходит беспрепятственно, и автоматика мгновенно блокирует запуск оборудования. Это предотвращает выпуск бракованных деталей с отсутствующими отверстиями и защищает заготовку от повреждения остатками сверла. На мониторе оператора отображается номер шпинделя, на котором произошла авария, что ускоряет поиск неисправности.

В более сложных системах используют датчики крутящего момента, которые анализируют нагрузку на каждый вал в процессе резания. Резкое падение сопротивления сигнализирует о поломке, а его рост свидетельствует о критическом затуплении кромки. Контроллер сравнивает текущие показатели с эталонными значениями из памяти и принимает решение об остановке подачи. Это позволяет своевременно менять оснастку и избегать порчи корпусных деталей.

Надежное закрепление детали на рабочем столе обеспечивают гидравлические прижимы, которые интегрируют в общую систему управления полуавтоматом. После установки заготовки оператор нажимает кнопку, и гидроцилиндры через рычажную систему прижимают металл к опорным базам с усилием в несколько тонн. Подобная фиксация исключает малейшее смещение объекта под действием осевых сил от одновременной работы группы сверл.

Давление в системе поддерживают на постоянном уровне, и такой контроль гарантирует стабильность положения детали на протяжении всего цикла обработки. Клапаны безопасности предотвращают ослабление зажима при случайном падении давления в основной магистрали.

Конструкция прижимов позволяет работать с заготовками разной формы благодаря сменным насадкам и регулируемым упорам. Гидравлика срабатывает значительно быстрее механических зажимов, и такая скорость сокращает время на вспомогательные операции в массовом производстве. Внутренние датчики проверяют наличие детали в зоне обработки и правильность ее базирования перед запуском шпинделей. Это предотвращает поломку инструмента об элементы оснастки и исключает возможность работы вхолостую.

Использование косозубых шестерен в редукторе шпиндельной головки позволяет значительно снизить уровень шума и вибраций при работе на высоких оборотах. Зубья таких колес входят в зацепление плавно, что обеспечивает более равномерную передачу крутящего момента по сравнению с прямозубыми аналогами.

Такая геометрия увеличивает площадь контакта между деталями, что повышает нагрузочную способность всей кинематической схемы станка. Это позволяет одновременно сверлить отверстия большого диаметра в твердых легированных сталях без риска поломки зубьев. Косозубые передачи отличаются повышенной долговечностью и надежностью в условиях длительных непрерывных нагрузок.

В процессе вращения такие шестерни создают осевые силы, которые компенсируют специальными упорными подшипниками внутри корпуса головки. Точность изготовления зубчатого профиля гарантирует отсутствие люфтов и рывков, что критично для сохранения соосности инструментов. Смазка узлов происходит более эффективно, так как наклонные канавки способствуют лучшему распределению масла в зоне контакта.

Подача смазочно-охлаждающей жидкости к инструментам осуществляется через центральный коллектор, который распределяет поток по индивидуальным форсункам. Каждое сопло направляют точно в зону резания, чтобы обеспечить эффективный отвод тепла и быстрый вымыв стружки из отверстий. Мощный насос нагнетает эмульсию под давлением 2-4 бар, создавая стабильную струю, которая не отклоняется потоками воздуха от вращающихся шпинделей.

В некоторых моделях жидкость подают непосредственно через внутренние каналы сверл, и это позволяет охлаждать инструмент изнутри при глубоком сверлении. Такая технология значительно повышает стойкость оснастки и улучшает качество обработки металла.

Отработанная СОЖ стекает в поддон станины, где проходит многоступенчатую систему очистки от шлама и масляных примесей. Магнитные уловители задерживают стальную пыль, предотвращая износ форсунок и насосного оборудования. Бак большого объема обеспечивает естественное охлаждение жидкости перед ее повторным использованием в цикле. Автоматика регулирует подачу эмульсии синхронно с запуском вращения шпинделей, что экономит ресурсы и поддерживает чистоту на рабочем месте.

Шпиндели, оснащенные карданными валами, позволяют быстро изменять схему расположения отверстий без замены всей сверлильной головки. Шарнирные соединения передают вращение под углом, что дает возможность перемещать выходные валы по координатной сетке в пределах рабочей зоны.

Каждый шпиндель закрепляют в индивидуальном подвижном кронштейне, который фиксируют болтами на опорной плите в нужном положении. Эта конструкция подходит для мелкосерийного производства, где часто требуется переналадка оборудования под разные типы фланцев или корпусов. Карданы изготавливают из высокопрочных сталей, способных выдерживать значительные крутящие моменты без деформации.

Защитные телескопические кожухи закрывают шарниры от попадания стружки и пыли, сохраняя их подвижность и предотвращая износ. Система смазки карданов требует регулярного внимания, поэтому узлы снабжают пресс-масленками для быстрой подачи материала. Предельный угол наклона валов ограничивают конструктивно, чтобы исключить возникновение вибраций и пульсаций скорости вращения.
