Одношпиндельные полуавтоматы

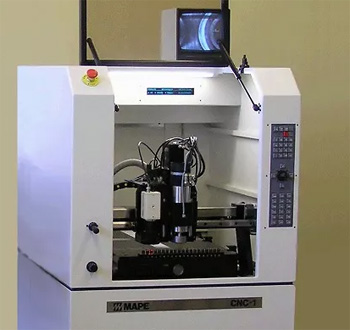

Высокочастотные шпиндели обеспечивают необходимую скорость вращения для эффективной работы сверлами малого диаметра в твердых легированных сплавах. Они имеют прецизионно сбалансированный ротор, который полностью исключает возникновение вибраций при работе на частоте до 4500 об/мин.

Подшипники в таких узлах имеют особую конструкцию для эффективного противодействия термическому расширению и высоким центробежным силам. Внутри опор часто используют керамические шарики, чтобы снизить трение и увеличить ресурс работы всего узла. Точный цифровой контроль частоты вращения позволяет выбирать идеальный режим резания для любого типа металла и пластика.

Корпус шпинделя снабжают замкнутыми каналами для жидкостного охлаждения, чтобы постоянно поддерживать стабильную температуру обмоток электрического двигателя. Подобная мера предотвращает смещение инструмента из-за линейного расширения металла при длительной интенсивной работе. Посадочный конус шпинделя шлифуют с точностью 2-3 мкм для минимизации радиального биения и исключения случайной поломки тонких сверл.

Автоматический зажим инструмента в одношпиндельном полуавтомате реализуют через систему тарельчатых пружин и гидравлического или пневматического толкателя. Пружинный блок создает колоссальное осевое усилие, которое надежно удерживает хвостовик патрона внутри конуса шпинделя во время сверления. Когда программа подает сигнал на смену оснастки, приводной механизм сжимает пружины и освобождает захват для извлечения инструмента.

Весь процесс занимает менее 3 секунд, и такая скорость значительно сокращает время простоя оборудования между выполнением разных технологических операций. Внутренние датчики постоянно контролируют положение зажимного устройства для обеспечения полной безопасности процесса.

Поверхности захвата проходят процедуру закалки и шлифовки, чтобы гарантировать высокую повторяемость позиционирования при каждой новой фиксации. Перед установкой нового инструмента посадочное гнездо автоматически продувают струей сжатого воздуха для удаления мельчайшей пыли и капель масла. Это исключает перекос патрона и сохраняет соосность сверла относительно вертикальной оси вращения.

Поворотная делительная плита позволяет быстро и точно позиционировать заготовку для сверления группы отверстий по окружности или под разными углами. Механизм вращения плиты синхронизируют с системой управления станком, что обеспечивает автоматический переход к следующей координате после завершения цикла.

Диск плиты имеет прецизионную зубчатую передачу или прямой сервопривод, который гарантирует точность деления окружности до нескольких угловых секунд. Подобная оснастка незаменима при производстве фланцев, ступиц, шестерен и других деталей вращения со сложной геометрией. После каждого поворота платформу жестко блокируют гидравлическим тормозом для исключения люфтов.

Рабочая поверхность плиты имеет точно фрезерованные Т-образные пазы, которые служат для установки тисков или специальных зажимных приспособлений. Центрирующее отверстие в середине диска помогает быстро выровнять деталь относительно оси шпинделя при помощи контрольной оправки. Применение делительного устройства избавляет от необходимости повторного закрепления заготовки при переходе к новому отверстию на той же плоскости.

Высокая точность позиционирования в одношпиндельных станках достигается за счет применения шлифованных шарико-винтовых передач и линейных направляющих качения. Каждая ось перемещения снабжена индивидуальным серводвигателем, который получает команды от контроллера с высокой разрешающей способностью.

Система обратной связи через энкодеры постоянно отслеживает реальное положение шпиндельной бабки и стола в пространстве. Если электроника фиксирует малейшее отклонение от заданных координат, она мгновенно вносит поправку в работу приводов. Жесткая конструкция всех узлов станка минимизирует упругие деформации металла под воздействием сил резания.

Направляющие изготавливают из высокопрочной стали с последующей закалкой рабочих поверхностей до твердости 58-62 HRC. Использование предварительного натяжения в подшипниковых опорах полностью устраняет люфты при смене направления движения осей. Для компенсации тепловых расширений в программу вносят специальные коэффициенты, которые зависят от температуры окружающей среды в цехе. Правильный монтаж оборудования на массивном фундаменте исключает влияние внешних вибраций на результат обработки металла.

Прямой привод подразумевает отсутствие промежуточных ременных или шестеренчатых передач между валом двигателя и шпинделем станка. Ротор мотора монтируют непосредственно на шпиндельный вал, и такая компоновка позволяет избежать потерь мощности и крутящего момента. Отсутствие лишних деталей снижает уровень шума и вибраций, что положительно сказывается на качестве поверхности отверстий.

Система обладает минимальной инерцией, поэтому разгон и остановка инструмента происходят за доли секунды. Прямой привод обеспечивает высокую стабильность оборотов под нагрузкой даже при сверлении вязких и труднообрабатываемых сплавов.

Компактные размеры мотор-шпинделя позволяют уменьшить габариты всей головки и расширить рабочую зону оборудования. Внутри узла отсутствуют быстроизнашивающиеся элементы типа ремней, поэтому затраты на техническое обслуживание сводятся к минимуму. Электроника точно поддерживает заданную частоту вращения во всем диапазоне скоростей от 250 до 4500 об/мин.

Автоматизация рабочего цикла включает программирование всех этапов движения инструмента, начиная от быстрого подвода и заканчивая возвратом в исходную точку. Оператор задает в системе управления параметры глубины, величину подачи и скорость вращения для каждой конкретной операции.

После нажатия кнопки пуска станок самостоятельно выполняет врезание сверла, контролирует проход и отводит бабку вверх. Программное обеспечение позволяет настраивать циклы прерывистого сверления для эффективного дробления и удаления длинной сливной стружки. Это предотвращает перегрев режущей кромки и исключает риск поломки оснастки внутри глубокого отверстия.

Для работы с серийными деталями в память загружают технологические карты, которые содержат последовательность всех необходимых перемещений. Система автоматически управляет подачей смазочно-охлаждающей жидкости, включая и отключая насос в нужные моменты времени. При необходимости в цикл встраивают паузы для контроля качества или ручной перестановки заготовки на столе. Электронные блокировки исключают запуск двигателя при незакрепленной детали или открытом защитном ограждении зоны обработки.

Система удаления стружки предотвращает накопление металлических отходов в рабочей зоне и защищает прецизионные узлы станка от износа. Мощная вытяжка захватывает мелкую пыль и пары масла, которые образуются при высокоскоростном сверлении алюминия или чугуна. Крупную стружку смывают потоком смазочно-охлаждающей жидкости в специальный поддон, где ее собирает шнековый или скребковый конвейер.

Отвод отходов из зоны резания необходим для сохранения визуального контроля за процессом и предотвращения появления царапин на детали. Если стружка попадет под сверло повторно, это приведет к резкому ухудшению шероховатости стенок отверстия.

Конвейер автоматически перемещает собранный металл в накопительный бункер за пределами корпуса оборудования. Это позволяет работать непрерывно в течение всей смены без остановок для ручной очистки рабочего стола. Фильтрующие элементы системы очищают воздух перед его возвратом в помещение цеха или выбросом в общую вентиляцию. Удаление нагретой стружки также снижает общую тепловую нагрузку на станину и механизмы станка, сохраняя их точность.

Система безопасности одношпиндельного полуавтомата оснащена сетью концевых выключателей и оптических датчиков на всех подвижных элементах. Защитное ограждение зоны сверления снабжают электромеханическим замком, который блокирует дверцу во время вращения шпинделя.

Если оператор попытается открыть экран до полной остановки двигателя, автоматика мгновенно отключит питание и активирует экстренное торможение. Подобная мера полностью исключает риск получения травмы от летящей стружки или контакта с вращающимся патроном. На панели управления обязательно располагают кнопку аварийного останова для моментальной блокировки всех функций.

Контроллер также следит за давлением в пневматической и гидравлической системах станка перед началом выполнения программы. Если зажим детали ослаб или давление воздуха в магистрали упало ниже нормы, запуск цикла станет невозможным. Электроника постоянно диагностирует состояние приводов и датчиков на наличие короткого замыкания или обрыва связи.

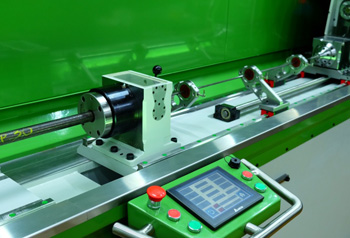

Глубокое сверление на одношпиндельных станках требует использования специальных циклов с периодическим выводом инструмента для полной очистки канала. Программа отводит сверло на безопасную высоту через каждые несколько миллиметров прохода, чтобы эффективно удалить скопившуюся стружку. Это предотвращает заклинивание оснастки и позволяет смазочно-охлаждающей жидкости проникнуть в самую глубокую точку реза.

Для таких работ применяют сверла со специальной геометрией канавок и повышенной жесткостью корпуса для исключения увода оси. Точность направления на входе обеспечивают за счет предварительной центровки или использования направляющих втулок.

Важным условием успеха является подача охлаждающей среды под большим давлением непосредственно через внутренние каналы инструмента. Мощный поток вымывает шлам наружу и надежно защищает режущие кромки от катастрофического перегрева. Скорость подачи при глубоком сверлении автоматически снижают по мере погружения сверла в металл для компенсации возрастающего трения. Электроника мониторит крутящий момент на шпинделе и останавливает процесс при резком росте сопротивления.

Охлаждение шпиндельной бабки организовано через отдельный контур с циркуляцией специального масла или антифриза. Жидкость проходит через рубашку охлаждения вокруг электродвигателя и подшипниковых узлов, отводя избыточное тепло в теплообменник. Это необходимо для сохранения стабильных размеров бабки и предотвращения температурного дрейфа оси шпинделя.

Внешний холодильный агрегат (чиллер) поддерживает постоянную температуру охладителя вне зависимости от нагрузки на станок. Подобная термостабилизация позволяет сохранять паспортную точность обработки в течение всего рабочего дня.

Датчики температуры внутри корпуса головки передают данные системе управления в режиме реального времени. Если нагрев превышает допустимый предел из-за сбоя в системе охлаждения, станок автоматически снижает обороты или прекращает работу. Масло в контуре проходит через систему фильтров для удаления продуктов износа и сохранения своих физических свойств. Герметичность системы исключает протечки и попадание охладителя в зону резания или на направляющие.

Чугунная станина обладает выдающимися демпфирующими свойствами, которые позволяют эффективно гасить вибрации в процессе сверления. Литой металл имеет однородную структуру без внутренних напряжений, и это свойство гарантирует стабильность геометрических параметров оборудования годами. Массивное основание обеспечивает необходимую жесткость при работе с крупными сверлами и тяжелыми заготовками под большой нагрузкой.

Поверхности для монтажа направляющих проходят высокоточную механическую обработку на прецизионных станках с одной установки. Это исключает перекосы и обеспечивает идеальную перпендикулярность всех узлов агрегата.

Сварные станины чаще применяют в легком оборудовании, но для прецизионных полуавтоматов литье остается приоритетным выбором. Чугун меньше реагирует на резкие перепады температуры в цехе, что положительно влияет на сохранение точности позиционирования. Внутренние полости литых деталей часто используют в качестве резервуаров для сбора смазочно-охлаждающей жидкости. Массивный корпус служит надежным фундаментом для установки колонны и рабочего стола, предотвращая их случайное смещение.

Для смазки прецизионных подшипников в высокоскоростных станках используют систему «масляного тумана» или дозированную подачу консистентной смазки. Масляный туман представляет собой взвесь мельчайших капель масла в потоке очищенного сжатого воздуха под определенным давлением. Эта смесь непрерывно поступает в зону трения, создавая тончайшую защитную пленку и одновременно охлаждая внутренние детали.

Поток воздуха также создает избыточное давление внутри шпинделя, и это предотвращает попадание пыли и влаги снаружи. Подобный метод смазки считается наиболее эффективным для работы на оборотах свыше 3000 в минуту.

Контроль подачи смазочного материала осуществляет автоматическая станция, которая выдает строго определенные порции масла через заданные интервалы времени. Это исключает перегрев подшипников из-за избытка смазки и предотвращает их заклинивание при ее дефиците. В системе устанавливают прозрачные трубки для визуального мониторинга наличия состава в магистралях. Датчики давления мгновенно блокируют работу шпинделя при обрыве линии или выходе насоса из строя.

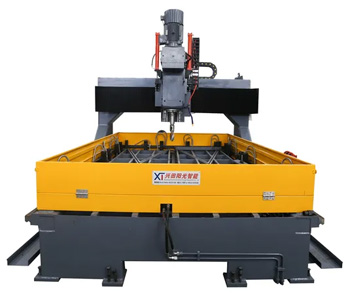

Для фиксации металла на рабочем столе используют универсальные прихваты, станочные тиски или специализированные гидравлические зажимы. Поверхность стола имеет сетку Т-образных пазов, которые позволяют надежно закрепить оснастку в любой точке площадки.

При работе с серийными партиями применяют быстросъемные кондукторы, которые обеспечивают однозначное положение детали при каждой смене. Гидравлические системы позволяют зажимать заготовку нажатием кнопки или педали, что существенно ускоряет вспомогательное время. Усилие зажима регулируют для предотвращения деформации тонкостенных деталей или повреждения полированных поверхностей.

Автоматизированные столы часто снабжают датчиками контроля наличия детали в приспособлении перед запуском управляющей программы. Это исключает работу вхолостую и предотвращает столкновение инструмента с элементами крепежа. Для обработки длинномерных объектов применяют дополнительные опоры и упоры, которые фиксируют на направляющих колонны или станины. После установки заготовку выверяют по индикатору для обеспечения параллельности сторон осям перемещения станка.
