Сверление глубоких отверстий в металле

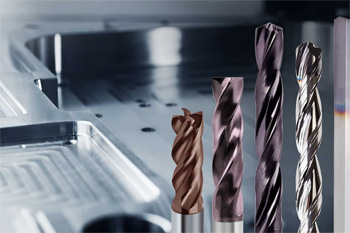

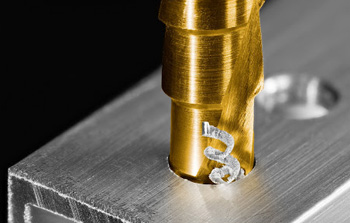

При глубоком сверлении стремятся получить мелкую стружку С-образной формы, потому что длинная металлическая лента мгновенно блокирует каналы для вывода отходов. Если сталь образует непрерывную спираль, она наматывается на стебель инструмента и повреждает зеркальную поверхность отверстия.

Для измельчения продуктов резания используют специальные стружколомы на режущей кромке или применяют циклическую подачу. Когда стружка имеет малый размер, поток масла под давлением легко выносит ее через наружную канавку наружу. Правильная геометрия отходов гарантирует отсутствие заторов и предотвращает поломку шпинделя или изгиб длинного стебля.

Настройку режимов проводят так, чтобы достичь оптимального дробления без перегрева инструмента. Когда работают с вязкими сплавами, подачу на оборот увеличивают для принудительного разрыва слоя металла. Слишком мелкая пылевидная крошка тоже представляет угрозу, так как она создает плотный осадок на дне и мешает свободной циркуляции жидкости. Визуальный контроль внешнего вида стружки позволяет судить о состоянии кромок без извлечения сверла из заготовки.

Для эффективного удаления стружки и охлаждения зоны резания масло подают под давлением от 20 до 100 бар в зависимости от диаметра отверстия. Когда диаметр сверла мал, каналы внутри него имеют очень узкое сечение, что требует максимального напора для проталкивания жидкости. Мощный поток выполняет роль гидравлического транспортера, который выталкивает металлические частицы вдоль наружной канавки к выходу.

Если давление упадет ниже расчетного уровня, стружка накопится возле режущей головки и вызовет мгновенный перегрев стали. Тщательная фильтрация масла убирает мелкий абразив, который может поцарапать стенки канала или забить форсунки инструмента.

Температура жидкости тоже имеет значение, поэтому в систему встраивают охладители для поддержания режима +30℃. Когда масло перегревается, его вязкость падает и смазывающая способность ухудшается, что ведет к быстрому износу направляющих пластин сверла. Слишком холодное масло может плохо течь через узкие отверстия, поэтому систему предварительно прогревают до рабочего состояния.

Метод встречного вращения, когда патрон с деталью и шпиндель со сверлом крутятся в разные стороны, обеспечивает идеальную соосность отверстия. Такая схема компенсирует погрешности биения оборудования и позволяет сверлу сохранять прямолинейность пути на огромных дистанциях.

Если вращать только сверло, оно может отклониться от центра из-за неоднородности металла или перекоса направляющих. Когда деталь тоже вращается, любые силы, которые стремятся увести инструмент в сторону, усредняются по всей окружности. В результате ось отверстия совпадает с геометрической осью вала с точностью до 0.05 мм на 1000 мм длины.

Этот подход требует наличия специального оборудования, которое имеет два независимых привода для вращения заготовки и инструмента. Скорость резания в данном случае суммируется, что позволяет работать на более эффективных режимах без превышения критических оборотов. Когда изготавливают длинные валы или цилиндры, встречное вращение исключает появление конусности и эллипсности канала. Вибрации при такой схеме гаснут быстрее, потому что массы вращаются в противоположных направлениях.

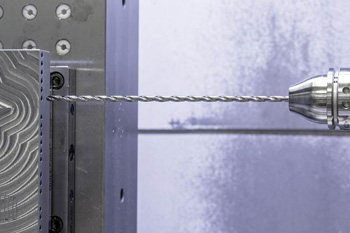

Направляющая втулка обеспечивает точное позиционирование инструмента в начальный момент врезания в металл. Ее внутренний диаметр делают всего на 3-5 мкм больше диаметра сверла, чтобы исключить малейшее радиальное биение.

Когда сверло проходит через втулку, оно плотно прижимается к ее стенкам и входит в заготовку строго перпендикулярно торцу. Если зазор будет слишком большим, кончик инструмента начнет дрожать, что приведет к быстрой поломке хрупких режущих кромок. Перед началом работ торец втулки плотно прижимают к поверхности детали для предотвращения утечки масла и разлета стружки.

Материал втулки должен обладать высокой твердостью и износостойкостью, поэтому ее изготавливают из закаленной стали или твердых сплавов. В процессе работы втулка принимает на себя основные нагрузки в момент формирования первых миллиметров отверстия. Регулярная проверка состояния этого узла исключает появление брака из-за износа или загрязнения посадочного места. Когда сверло полностью заходит в заготовку, роль направляющих начинают выполнять его собственные боковые пластины.

На теле глубокого сверла размещают несколько направляющих пластин, которые опираются на уже обработанные стенки отверстия. Эти элементы центрируют инструмент внутри канала и воспринимают радиальные силы, которые возникают при срезании металла.

Когда сверло вращается, пластины плавно выглаживают поверхность стенок, создавая эффект дополнительного упрочнения и полировки. Такая конструкция позволяет сверлу работать как самоцентрирующийся механизм, который сохраняет направление движения за счет опоры на готовую часть отверстия. Твердый сплав выдерживает огромное трение и не теряет форму при длительном контакте с разогретой заготовкой.

Расположение пластин рассчитывают так, чтобы они уравновешивали осевые и крутящие моменты в процессе резания. Если одна из пластин износится сильнее других, сверло начнет уводить в сторону и точность геометрии упадет. Смазка зоны контакта пластин со стенками происходит через основной поток масла, который циркулирует в отверстии. Когда работают с мягкими металлами, выбирают пластины со специальным покрытием для исключения налипания крошки.

Для мониторинга состояния режущей кромки используют системы контроля крутящего момента и осевого усилия. Когда сверло тупится, сопротивление металла возрастает и станок требует больше мощности для поддержания заданных оборотов. Электроника фиксирует скачок нагрузки и немедленно подает сигнал оператору или останавливает процесс для предотвращения аварии.

Также следят за изменением давления масла: рост сопротивления часто указывает на забивание каналов стружкой или износ кромок. Анализ вибрационного фона позволяет заметить микроскопические сколы на пластинах еще до появления видимых дефектов на детали.

Современные датчики акустической эмиссии улавливают ультразвуковые колебания, которые возникают при разрушении структуры металла. Если звук процесса меняет тональность, это свидетельствует о критическом износе или неправильно подобранных режимах. Когда работают на станках с ЧПУ, программа ведет учет времени наработки каждого инструмента и предлагает замену по достижении лимита. Такой подход исключает человеческий фактор и защищает дорогостоящие заготовки от случайного брака.

Титан обладает низкой теплопроводностью и высокой химической активностью, что вызывает быстрый перегрев и налипание металла на инструмент. При сверлении глубоких каналов в титане тепло не уходит в заготовку, а концентрируется на режущих кромках сверла. Это требует использования специальных масляных смесей с противозадирными присадками и повышенного давления в системе охлаждения.

Скорость вращения шпинделя снижают, но подачу поддерживают на высоком уровне для обеспечения чистого среза без затирания. Если инструмент остановится в отверстии хотя бы на секунду, металл может привариться к пластинам, что приведет к поломке.

Для работы с титаном выбирают сверла с особой геометрией заточки, которая уменьшает площадь контакта инструмента с материалом. Канавки для стружки полируют до зеркального блеска, чтобы вязкие опилки выходили наружу без задержек. Когда сверло проходит через слои с разной твердостью, автоматика мгновенно корректирует нагрузку для сохранения осевой точности. Процесс требует постоянного контроля состава масла, так как продукты износа титана могут менять его свойства.

Для сохранения прямолинейности на сверхдлинных дистанциях используют люнеты, которые поддерживают стебель сверла в нескольких точках. Эти промежуточные опоры гасят вибрации и исключают прогиб инструмента под действием собственного веса.

Положение каждого люнета настраивают с высокой точностью относительно оси шпинделя и направляющей втулки. Когда сверло уходит вглубь заготовки, люнеты могут последовательно перемещаться или отводиться в сторону. Использование центрирующих пластин на самой головке сверла также помогает удерживать траекторию за счет опоры на стенки канала.

Тщательная подготовка торца заготовки и предварительное сверление пилотного отверстия на глубину 2-3 диаметра являются обязательными условиями. Пилотный канал задает правильный вектор движения для длинного инструмента и исключает его рыскание на старте. Если металл имеет внутренние напряжения после ковки, деталь предварительно подвергают отжигу для выравнивания структуры. Контроль ухода оси проводят с помощью лазерных систем или ультразвуковых толщиномеров в процессе обработки.

Тщательная очистка масла предотвращает попадание мелкой металлической пудры в зону контакта инструмента с заготовкой. Если в смазку попадет абразив, он начнет царапать зеркальную поверхность отверстия и вызовет ускоренный износ направляющих пластин.

Систему оснащают магнитными сепараторами и центрифугами, которые улавливают частицы размером более 5 мкм. Чистое масло сохраняет свои антифрикционные свойства и обеспечивает стабильный коэффициент трения на протяжении всей смены. Качество фильтрации напрямую влияет на долговечность дорогостоящих насосов высокого давления.

Когда масло циркулирует в системе, оно захватывает не только стружку, но и продукты термического распада самой смазки. Регулярный химический анализ состава позволяет вовремя заметить потерю защитных свойств и заменить жидкость. Если фильтры забьются, давление в системе упадет, что приведет к немедленной остановке станка защитной автоматикой. Использование многоступенчатой очистки позволяет работать в замкнутом цикле без частой замены всего объема масла.

В процессе длительного сверления стебель инструмента нагревается и увеличивается в длину на несколько десятых долей миллиметра. Когда изготавливают глухие отверстия с жестким допуском по глубине, этот фактор может привести к выходу за границы проекта.

Для компенсации теплового расширения в современных станках используют системы лазерного контроля длины инструмента в реальном времени. Программа вносит коррекцию в координаты Z, учитывая фактическое удлинение стали под действием температуры. Эффективное охлаждение масла до стабильных +25℃ минимизирует эти колебания и сохраняет точность размеров.

Радиальное расширение головки сверла также имеет значение, так как оно может вызвать небольшое увеличение диаметра отверстия. Если организовать подачу масла правильно, температура режущих кромок остается в пределах допустимых значений. При обработке массивных заготовок тепло отводится медленнее, что требует снижения режимов резания на финишных этапах. Когда деталь остывает после обработки, диаметр канала может незначительно уменьшиться из-за усадки металла.

При кольцевом, или трепанирующем сверлении в стружку перерабатывают не весь объем металла, а только узкую полость по периметру. Центральная часть заготовки остается в виде цельного стержня или керна, который затем извлекают из отверстия.

Такой подход позволяет значительно снизить крутящий момент и осевое усилие, которые должен развивать шпиндель станка. Это дает возможность сверлить отверстия диаметром 100-200 мм на оборудовании средней мощности, которое не справилось бы со сплошным сверлением. Экономия энергии дополняется получением ценного материала в виде керна, который используют для других нужд.

Этот метод требует применения специальных головок с несколькими резцами, которые распределяют нагрузку равномерно. Отвод стружки при кольцевом сверлении происходит через зазор между инструментом и центральным стержнем. Когда канал проходит насквозь, керн выпадает сам или его выталкивают специальным приспособлением. Если отверстие глухое, стержень обламывают у основания с помощью гидравлического или механического захвата.

При сверлении глухих каналов стружка должна выйти из зоны резания и преодолеть путь до выхода против потока поступающего масла. Для решения этой задачи используют инструмент с внутренними каналами для подачи жидкости и наружными винтовыми канавками.

Масло под давлением нагнетают в зону контакта через центр сверла, откуда оно вымывает частицы металла по периферии. Важно поддерживать высокий напор, чтобы скорость потока была достаточной для подъема тяжелой стальной крошки. Если отверстие расположено горизонтально, процесс проходит легче, но требует постоянного вращения заготовки для исключения осадка.

Когда глубина достигает критических значений, применяют вакуумные системы отсоса, которые создают дополнительное разрежение на выходе из канала. Это помогает вытягивать смесь масла и стружки даже при малых диаметрах сверл. Периодический вывод инструмента из отверстия при глухом сверлении используют крайне редко, так как это нарушает точность и может привести к поломке кромок.

Поверхность стебля, или удлинителя сверла должна иметь высокую чистоту обработки и быть идеально ровной по всей длине. Любые риски, забоины или следы коррозии на металле будут мешать плавному движению стружки по наружной канавке. Если отходы зацепятся за неровность, возникнет затор, который приведет к резкому росту давления и поломке дорогостоящей головки.

Для снижения трения стебли часто покрывают полимерными составами или подвергают хром-алмазному напылению. Это не только облегчает выход стружки, но и защищает инструмент от износа при контакте с направляющими люнетов.

Точность диаметра стебля также важна, так как он должен свободно проходить в отверстие с небольшим зазором для циркуляции масла. Любое биение вала вызовет вибрации, которые передадутся на режущую кромку и испортят чистоту стенок заготовки. При каждой смене инструмента стебель внимательно осматривают на предмет появления микротрещин и усталостной деформации.
