Сверление отверстий большого диаметра

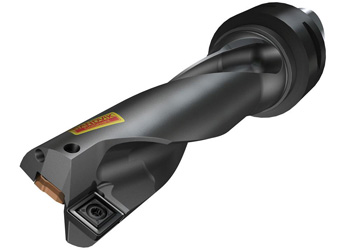

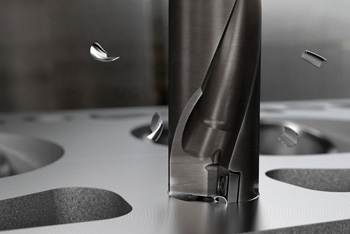

Для работы с крупными каналами выбирают сверла со сменными твердосплавными пластинами, которые крепят к стальному корпусу винтами. Такая оснастка обладает высокой жесткостью и позволяет работать на повышенных скоростях без риска поломки основного стебля.

Когда одна кромка для резки изнашивается, пластину просто поворачивают другой стороной или заменяют новой прямо на станке. Этот метод исключает необходимость переточки инструмента на специальных станках и сохраняет постоянный диаметр отверстия в большой партии деталей. Твердый сплав сохраняет свою прочность при нагреве до +900℃, поэтому процесс резания проходит стабильно даже при обработке вязких легированных сталей.

Корпус такого сверла имеет внутренние каналы, через которые под давлением подают смазочно-охлаждающую жидкость прямо в зону контакта. Мощный поток эмульсии вымывает тяжелую стружку и предотвращает ее накопление во впадинах, что предохраняет инструмент от заклинивания. Сменные элементы позволяют подбирать разные марки сплавов под конкретный тип металла: от мягкого алюминия до закаленной брони. Применение сборных сверл значительно снижает себестоимость одного отверстия за счет долгого срока службы стальной державки.

Станки на магнитном основании позволяют делать отверстия диаметром до 100 мм непосредственно на массивных металлоконструкциях или крупногабаритных заготовках. Магнитная плита создает усилие прижима до 20 кН, что гарантирует полную неподвижность оборудования при работе мощными корончатыми сверлами.

Такой агрегат незаменим в мостостроении и судостроении, когда деталь невозможно доставить в цех и закрепить на стационарном оборудовании. Привод станка имеет несколько ступеней передач, которые позволяют развить высокий крутящий момент на низких оборотах шпинделя. Оператор подводит инструмент к разметке и включает магнит, после чего начинает процесс врезания в металл.

Использование корончатых фрез на таких станках снижает нагрузку на двигатель, так как в стружку перерабатывают только узкое кольцо материала. Центральная часть металла остается целой, что намного уменьшает время обработки по сравнению со спиральными аналогами. Вес мобильного устройства обычно не превышает 15-25 кг, поэтому один человек легко перемещает его по поверхности балки или плиты.

Частоту вращения шпинделя снижают до 50-150 оборотов в минуту, потому что линейная скорость на краях широкого сверла достигает критических значений. Если обороты будут слишком высокими, кромки для резки мгновенно перегреются и потеряют твердость из-за интенсивного трения. В этом случае металл в точке контакта начинает плавиться, а инструмент быстро затупляется и выходит из строя.

Низкая скорость позволяет контролировать процесс образования стружки и обеспечивает эффективный отвод тепла в тело заготовки. При работе с отверстиями диаметром 80 мм и более крутящий момент становится главным фактором успеха, поэтому станок переключают на пониженную передачу.

Равномерное движение инструмента исключает появление вибраций, которые могут разрушить подшипники шпинделя или вырвать деталь из зажимов. Когда сверло вращается медленно, смазочно-охлаждающая жидкость успевает проникнуть в глубокие зоны и создать защитную пленку. Подача на один оборот при этом должна оставаться стабильной для поддержания постоянной толщины срезаемого слоя. Если скорость резания подобрали правильно, стружка отходит без синего налета и имеет одинаковую форму по всей длине.

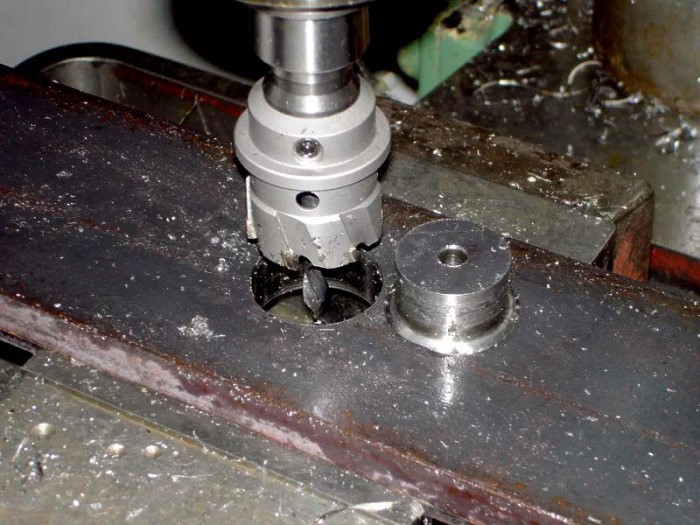

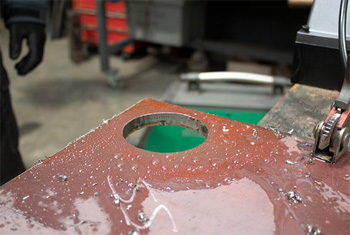

Метод кольцевого сверления, или трепанации, подразумевает удаление только тонкой полоски металла по периметру будущего отверстия. Инструмент в виде короны имеет большое количество зубьев, которые распределяют нагрузку равномерно и обеспечивают плавный ход шпинделя.

Сплошное сверление требует переработки всего объема материала в мелкую крошку, что потребляет в несколько раз больше электроэнергии и времени. При кольцевом способе в центре остается монолитный стержень, который просто выпадает после завершения прохода. Эту часть металла можно использовать для изготовления мелких втулок или опор, что снижает общее количество отходов в цехе.

Корончатые сверла обладают меньшей площадью контакта с заготовкой, поэтому практически не вызывают перегрева и тепловой деформации тонких стенок. Усилие подачи для такого инструмента в 2 раза ниже, что позволяет работать на менее мощных станках без потери производительности. Стенки отверстия после прохода короны получаются гладкими и не требуют долгой финишной зачистки от заусенцев. Технология подходит для создания отверстий в трубах большого диаметра и массивных стальных листах.

Для удержания массивных деталей используют систему прихватов, болтов и упоров, которые устанавливают в Т-образные пазы рабочего стола. Если деталь имеет большой вес, ее дополнительно подпирают домкратами или винтовыми стойками для исключения прогиба металла под нагрузкой.

Надежная фиксация важна, потому что мощный крутящий момент при сверлении диаметром 60 мм может легко провернуть заготовку. Любое смещение металла приведет к поломке сверла и может стать причиной серьезной аварии в цехе. Перед началом работ проверяют затяжку каждого элемента крепежа с помощью динамометрического ключа.

При обработке цилиндрических заготовок применяют специальные V-образные блоки или мощные тиски с гидравлическим прижимом. Если форма детали сложная, изготавливают индивидуальную оснастку, которая повторяет контуры заготовки и обеспечивает ее стабильность. Плиту или блок выставляют по уровню относительно шпинделя, чтобы отверстие получилось строго перпендикулярным плоскости. Чистота опорных поверхностей должна быть идеальной, так как любая соринка вызовет перекос оси на несколько долей градуса.

Конус Морзе служит для жесткой фиксации и автоматического центрования инструмента в шпинделе станка за счет силы трения. Для сверл большого диаметра выбирают конусы номеров 4, 5 или 6, которые выдерживают огромные осевые нагрузки и крутящие моменты.

Форма хвостовика обеспечивает надежное сцепление поверхностей, поэтому сверло не проворачивается даже при глубоком врезании в твердую сталь. На конце конуса расположена лапка, которая входит в специальный паз и служит дополнительным упором для передачи вращения. Такая система позволяет быстро менять оснастку без использования сложных винтовых зажимов и ключей.

Поверхность конуса и гнезда шпинделя должна быть зеркально чистой и не иметь забоин или следов коррозии. Любое повреждение металла в этой зоне приведет к радиальному биению, которое разобьет диаметр отверстия и испортит инструмент. Для извлечения тяжелых сверл используют специальные клинья, которые аккуратно выдавливают хвостовик из патрона. Применение переходных втулок позволяет устанавливать сверла с разными номерами конусов в один и тот же станок.

При сверлении отверстий большого диаметра образуется огромный объем металлической стружки, которую нужно постоянно выводить из рабочей зоны. Если отходы накопятся внутри, они заклинят инструмент и приведут к появлению глубоких задиров на стенках отверстия.

Для очистки используют подачу смазочно-охлаждающей жидкости под высоким давлением непосредственно через внутренние каналы сверла. Поток эмульсии подхватывает крошку и выносит ее наружу по спиральным канавкам, предотвращая перегрев и трение. В горизонтальных станках стружка падает под собственным весом, но требует контроля для исключения образования плотных комков.

Когда работают со сталями, которые дают длинную ленточную стружку, применяют резцы со встроенными стружколомами. Они ломают металл на мелкие С-образные сегменты, которые легче перемещаются в потоке масла или воздуха. Регулярная очистка стола станка и поддонов от скопившегося лома обеспечивает бесперебойную работу оборудования в течение смены. Если глубина отверстия велика, инструмент периодически выводят для визуального контроля чистоты каналов.

Вязкие металлы типа нержавеющей стали или алюминия склонны к налипанию на режущую часть инструмента при повышении температуры. Это приводит к образованию нароста на кромках, который меняет геометрию реза и увеличивает силу трения.

Сверление отверстий большого диаметра в таких условиях требует использования сверл со специальным полированным покрытием канавок. Поверхность должна быть максимально гладкой для легкого скольжения стружки и быстрого ее удаления из канала. Подачу СОЖ в таких случаях делают максимально обильной, выбирая составы с высокими антифрикционными свойствами.

При обработке вязких сплавов осевое давление на инструмент возрастает, так как металл сопротивляется разрушению и стремится деформироваться. Станок должен обладать достаточным запасом мощности, чтобы поддерживать стабильные обороты без рывков. Чтобы исключить закусывание сверла на выходе, скорость подачи снижают до минимальных значений. Для контроля качества процесса оператор следит за звуком резания и цветом отходящей стружки.

Для достижения высокой точности расположения центра отверстие большого диаметра сверлят в несколько этапов. Сначала выполняют проход сверлом малого размера, которое создает направляющий канал по оси вращения. Это отверстие служит базой для последующего инструмента, который центрируется по стенкам и не отклоняется в сторону.

При рассверливании нагрузка на кромки распределяется равномерно, что исключает биение и эллипсность итогового канала. Технология позволяет получать отверстия с минимальным допуском на радиальное смещение даже в массивных блоках.

На финальной стадии часто используют зенкер или расточной резец, которые исправляют мелкие погрешности формы. Радиальная жесткость станка играет ключевую роль, поэтому для таких работ выбирают оборудование с массивными колоннами и направляющими. Проверку соосности проводят с помощью индикаторов или лазерных систем контроля после каждого этапа расширения.

Вибрации при работе мощными сверлами возникают из-за недостаточной жесткости системы или неправильно подобранных режимов резания. Дрожание инструмента портит чистоту поверхности и может привести к выкрашиванию твердосплавных пластин.

Для гашения колебаний используют специальные антивибрационные оправки, которые имеют внутренние демпферы из тяжелых металлов. Эффективной мерой считается и снижение скорости вращения при одновременном увеличении подачи, что делает процесс резания более стабильным. Заготовку крепят максимально близко к шпинделю станка, чтобы минимизировать плечо силы.

Если вибрация сохраняется, проверяют состояние подшипников шпинделя и наличие люфтов в направляющих суппорта. Наличие малейшего зазора в крепежных элементах приводит к резонансу, который быстро разбивает отверстие. Применение СОЖ с высокой вязкостью также помогает демпфировать микроколебания в зоне контакта инструмента с металлом. Использование сверл с неравномерным шагом режущих кромок позволяет прерывать гармонические колебания в процессе работы.

Обработка стали с твердостью более 50 HRC требует применения монолитных сверл из ультрамелкозернистого твердого сплава или керамики. Обычный инструмент мгновенно тупится о твердую поверхность и не может врезаться в металл.

Процесс ведут на очень низких оборотах с высокой осевой нагрузкой, чтобы кромка постоянно срезала слой, а не скользила по нему. Это предотвращает локальный перегрев и отпуск металла в зоне отверстия, что критично для сохранения свойств детали. Для защиты инструмента используют многослойные нанопокрытия, которые снижают теплопроводность и повышают износостойкость.

При сверлении каленого металла обязательно применяют масляное охлаждение под высоким давлением для выноса раскаленной крошки. Стружка при такой обработке имеет форму мелких чешуек и обладает высокой абразивностью. Нужно следить за отсутствием искр в зоне резания, которые сигнализируют о критическом перегреве инструмента. Если диаметр отверстия велик, работу иногда проводят методом электроэрозии, но механическое сверление остается более производительным способом.

Регулярное обслуживание редуктора станка обеспечивает стабильную передачу крутящего момента при работе сверлами больших диаметров. Масло в коробке скоростей меняют согласно регламенту, так как продукты износа шестерен могут засорить каналы системы смазки.

Проверка состояния зубчатых колес и муфт позволяет вовремя заметить износ и предотвратить внезапную поломку под нагрузкой. Температура корпуса редуктора не должна превышать +60℃ при длительной работе на пониженных передачах. Использование качественных синтетических масел снижает потери на трение и увеличивает общий КПД оборудования.

Фильтрация смазки убирает мелкую металлическую пудру, которая работает как абразив и сокращает ресурс подшипников. При обнаружении посторонних шумов или вибраций внутри бабки станок немедленно останавливают для диагностики. Настройку натяжения ремней привода проводят с помощью специальных приборов для исключения пробуксовки при врезании крупного инструмента.

Момент выхода сверла из сквозного отверстия считается самым опасным этапом, так как сопротивление материала резко падает. Оставшаяся тонкая перемычка металла не выдерживает давления и деформируется, что приводит к резкому провалу инструмента вперед. В этот момент кромки могут зацепиться за рваный край и произойдет ударный рывок, способный сломать сверло или вырвать деталь.

Чтобы избежать аварии, скорость подачи в конце пути снижают до 20% от рабочего значения. Оператор контролирует процесс вручную или задает соответствующий цикл в программе ЧПУ.

Использование подкладных плит из аналогичного материала на выходе позволяет получить ровный край без крупных заусенцев. Данная мера создает эффект сверления «в массив», что стабилизирует нагрузку на шпиндель до самого финала. Когда кончик сверла показался с обратной стороны, инструмент плавно доводит диаметр до номинала на низких оборотах. Зачистка тыльной стороны заготовки после работы убирает мелкие остатки металла.
