Кромкострогальные станки

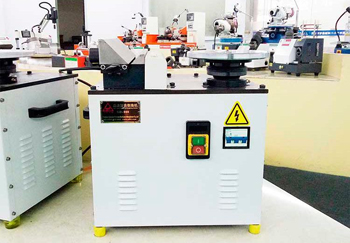

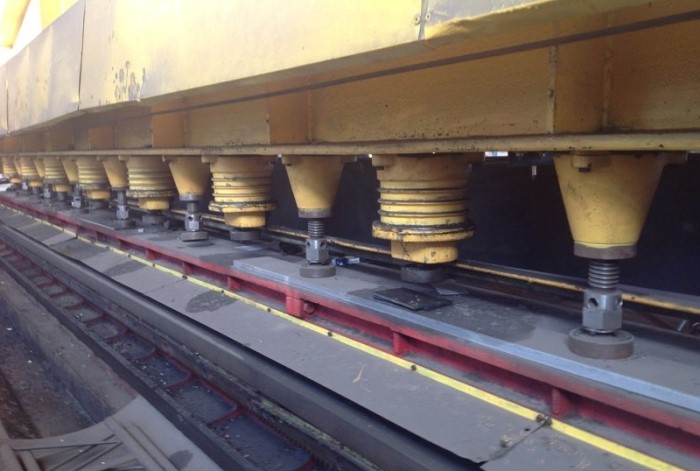

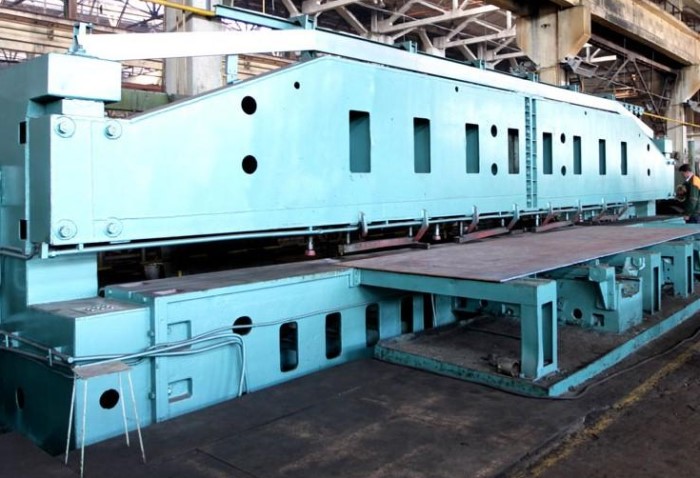

Длинные стальные листы закрепляют на рабочем столе с помощью массивной прижимной балки, которая проходит вдоль всей зоны обработки. Внутри этой балки устанавливают ряд гидравлических цилиндров, и они создают равномерное усилие прижатия по всей кромке металла. Такая конструкция исключает коробление листа и его вибрацию во время прохода резца, потому что давление распределяют точечно через каждые 20–30 см.

Каждый прижимной поршень снабжают полимерной накладкой для предотвращения повреждения поверхности заготовки и появления царапин на чистом прокате. Жесткая фиксация гарантирует соблюдение проектной прямолинейности фаски на деталях длиной 12–18 м.

Мощная гидростанция поддерживает стабильное давление в системе на протяжении всего рабочего цикла, исключая ослабление зажима при случайных скачках нагрузки. Специалисты настраивают положение крайних цилиндров под габариты конкретного листа, и такая мобильность позволяет быстро менять номенклатуру продукции. Система блокировок запрещает движение каретки до момента достижения номинального усилия прижатия всех поршней к металлу.

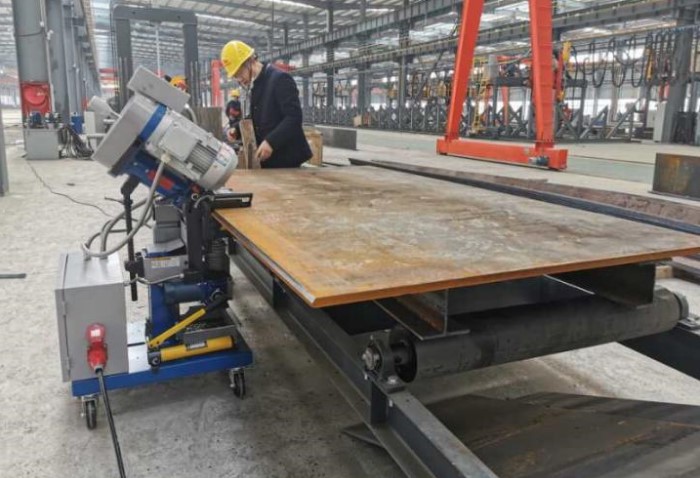

Режущую головку станка монтируют на автономную самоходную каретку, которая перемещается по прецизионным направляющим вдоль станины. Внутри каретки располагают электродвигатель подачи и многоступенчатый редуктор, который преобразует вращение в поступательное движение через реечную передачу.

Такая компоновка позволяет обрабатывать кромки неограниченной длины, потому что все необходимые механизмы находятся непосредственно на подвижной платформе. Плавность хода обеспечивают роликовые опоры качения, и они минимизируют трение и исключают рывки при подаче резца. Скорость перемещения регулируют плавно в зависимости от толщины снимаемого слоя металла и твердости обрабатываемого сплава.

Корпус каретки имеет высокую жесткость для компенсации реактивных сил, которые стремятся отжать инструмент от поверхности листа. На передней панели располагают органы управления и цифровые индикаторы, и такая эргономика упрощает визуальный контроль за процессом строгания. Внутренние узлы защищают от металлической пыли и брызг охлаждающей жидкости с помощью герметичных кожухов и лабиринтных уплотнений.

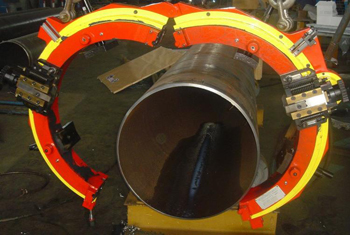

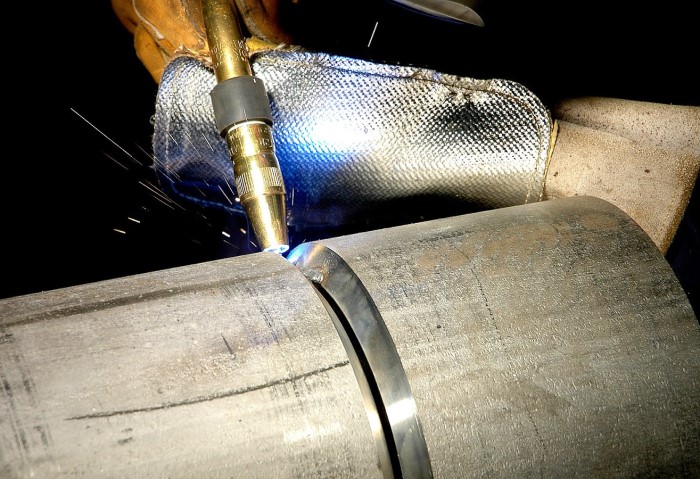

При обработке кромок труб большого диаметра станок оснащают системой роликовых опор, которые обеспечивают идеальную соосность заготовки и режущего инструмента. Ролики находятся на регулируемых кронштейнах и поддерживают трубу по всей окружности, исключая ее провисание под собственным весом. Это позволяет вращать заготовку вокруг продольной оси или перемещать каретку вдоль неподвижного торца с сохранением постоянного зазора.

Точность необходима для получения равномерной фаски под сварку автоматическими аппаратами, где критичен каждый миллиметр отклонения. Для защиты поверхности проката от механических повреждений опорные элементы изготавливают из закаленной стали или полиуретана.

Механизм центровки снабжают гидравлическим приводом для автоматической подстройки под разные диаметры труб в диапазоне 200–1420 мм. Контроллер считывает данные о кривизне поверхности и мгновенно корректирует положение опорных узлов для компенсации эллипсности металла. Технология гарантирует получение фаски с одинаковым углом и глубиной по всему периметру стыка.

Суппорт режущей головки имеет поворотное основание, которое позволяет выставлять угол наклона резца относительно плоскости кромки в пределах от -45° до +45°. Точную настройку производят с помощью червячной передачи и лимба с ценой деления 0,5 градуса.

После выбора необходимого положения узел намертво блокируют стопорными винтами или гидравлическими зажимами, чтобы предотвратить самопроизвольный поворот под нагрузкой. Эта функция необходима для создания Х-образных и К-образных разделок кромок на листах большой толщины, где требуется многослойная сварка. Жесткость поворотного механизма определяет отсутствие вибраций и чистоту поверхности среза.

В современных автоматизированных станках угол наклона регулирует отдельный сервопривод, который получает команды от цифровой системы управления. Это позволяет выполнять сложные криволинейные фаски с переменным углом по длине листа без остановки процесса обработки. Программное обеспечение учитывает геометрию режущей кромки инструмента и вносит автоматическую коррекцию в координаты перемещения каретки.

Строгание кромок сопровождается образованием массивной сливной стружки, которую необходимо непрерывно отводить из зоны резания. Для решения этой задачи вдоль всей станины станка устанавливают шнековый или скребковый транспортер, расположенный непосредственно под рабочим столом.

Стружка под собственным весом падает в желоб, где ее подхватывают лопатки конвейера и перемещают в накопительный бункер в торце оборудования. Такая система предотвращает скопление острых металлических отходов на направляющих и защищает кабели питания каретки от повреждений. Регулярная очистка рабочей зоны обеспечивает свободный доступ оператора к заготовке.

Для предотвращения наматывания длинных стальных лент на режущую головку применяют специальные стружколомы, закрепленные на державке резца. Данные приспособления принудительно деформируют и дробят отходы на мелкие сегменты, и такая форма облегчает их дальнейшую транспортировку и переработку. Магниты в нижней части желоба захватывают мелкую пыль и опилки, не позволяя им попадать в узлы трения и насосную станцию.

Пневматические прижимы пальцевого типа применяют для локальной фиксации листов сложной формы или при обработке коротких участков кромки. Конструкция состоит из набора независимых рычагов, которые работают от сжатого воздуха и могут подстраиваться под неровности поверхности металла. Такая схема обеспечивает надежное удержание заготовки без избыточного давления на соседние зоны, что важно для предотвращения остаточных деформаций тонколистового проката.

Каждый палец имеет шарнирное крепление, что позволяет прижимать детали с переменной толщиной или имеющие небольшие изгибы после термической резки. Система управления позволяет активировать только те группы прижимов, которые находятся непосредственно в зоне работы резца.

Воздушные цилиндры обеспечивают высокую скорость срабатывания и мягкость контакта, и такая особенность исключает появление вмятин на поверхности чистого металла. Пневматика менее требовательна к герметичности по сравнению с гидравликой и сохраняет работоспособность при резких перепадах температуры в неотапливаемых ангарах. Силу прижатия регулируют через общий редуктор давления, адаптируя параметры под твердость сплава и глубину снимаемой стружки.

Система охлаждения кромкострогального станка подает смазочно-охлаждающую жидкость непосредственно в точку контакта резца с металлом под давлением 3–5 бар. Для этой цели на самоходной каретке монтируют бак с эмульсией и насосную установку, которая перемещается вместе с инструментом.

Жидкость быстро поглощает тепловую энергию, предотвращая отпуск закаленной стали резца и сохраняя его остроту на протяжении сотен метров прохода. Поток СОЖ также выполняет функцию смазки, снижая коэффициент трения и улучшая шероховатость поверхности фаски. Отработанный состав стекает в общий желоб и проходит многоступенчатую очистку перед повторным использованием в новом рабочем цикле.

При обработке алюминия или нержавеющей стали часто применяют систему масляного тумана, которая распыляет смазку в виде мелкодисперсной взвеси. Такой метод расходует минимум материалов и не загрязняет окружающее пространство большим количеством влаги, что важно для последующих сварочных работ. Форсунки подачи имеют гибкие кронштейны для точной настройки направления струи в зависимости от угла наклона суппорта.

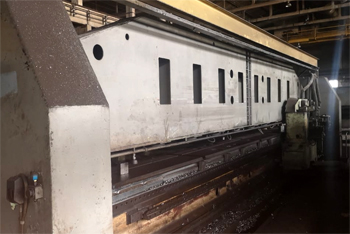

Длинномерные станины кромкострогальных станков требуют установки на армированный бетонный фундамент для обеспечения идеальной прямолинейности направляющих. Под собственным весом стальной или чугунный корпус длиной 15–25 м может прогибаться, и такой изгиб мгновенно приведет к искажению геометрии фаски на листе.

Фундамент проектируют с учетом динамических нагрузок от перемещения тяжелой каретки и веса закрепляемых заготовок, достигающего десятков тонн. В бетон закладывают анкерные колодцы с регулировочными башмаками, через которые производят юстировку оборудования в горизонтальной плоскости. Стабильность основания исключает влияние вибраций от соседних прессов или кранов на результат чистовой обработки кромок.

Периодическую проверку геометрии станины выполняют с помощью лазерных нивелиров один раз в 6 месяцев для компенсации возможной усадки грунта. Если фундамент не имеет достаточной жесткости, возникнет резонанс, и он спровоцирует появление волнистости на срезе металла, что сделает невозможным качественную сварку. Вдоль основания часто прокладывают кабельные каналы и лотки для слива эмульсии, интегрируя станок в общую инженерную сеть цеха.

Тандемная компоновка подразумевает установку двух независимых режущих головок на одну каретку или использование двух кареток на общей станине. Подобная схема позволяет одновременно обрабатывать верхнюю и нижнюю фаски листа или выполнять черновой и чистовой проходы за один цикл движения.

Такая технология вдвое повышает производительность оборудования и гарантирует идеальную симметрию разделки кромки под сварку. Каждый суппорт имеет индивидуальную настройку угла и глубины резания, что позволяет гибко адаптировать процесс под сложные требования технологических карт. Синхронизация перемещений исключает возникновение перекосов и снижает суммарное время нахождения заготовки на рабочем столе.

Управление тандемной системой осуществляет единый контроллер, который распределяет нагрузку между приводами для предотвращения перегрева двигателей. Расстояние между резцами выбирают исходя из толщины листа и необходимого качества поверхности, минимизируя взаимное влияние вибраций. Использование двух инструментов одновременно требует повышенной мощности главного привода и усиленной системы фиксации заготовки. Тандемные головки снабжают отдельными форсунками подачи охлаждающей жидкости для обеспечения стабильного теплоотвода в каждой зоне резания.

Направляющие кромкострогальных станков закрывают телескопическими кожухами из нержавеющей стали для предотвращения попадания на них металлической пыли и нагара. В процессе работы резец срезает слой металла, и этот процесс сопровождается образованием мелких частиц, которые при попадании в смазку превращаются в абразивную пасту.

Кожухи состоят из набора листов, которые перемещаются вслед за кареткой и полностью изолируют зеркало направляющих от агрессивной среды. Каждый сегмент защиты снабжают эластичными уплотнителями-скребками, которые при каждом движении удаляют загрязнения с поверхности металла. Такая мера сохраняет паспортную точность хода и предотвращает появление задиров на прецизионных плоскостях.

Внутреннее пространство под защитой часто продувают сухим воздухом для создания избыточного давления, и такая тактика исключает проникновение влаги и паров масла внутрь механизма. Система автоматической смазки подает масло непосредственно в каретку, создавая устойчивую пленку в парах трения под защитой кожухов. Если защита повреждается, абразив быстро истирает направляющие, что приводит к потере прямолинейности фаски и к дорогостоящему ремонту станины.

Система лазерного слежения постоянно сканирует положение края листа перед режущим инструментом для автоматической коррекции траектории движения каретки. Лазерный датчик определяет малейшие отклонения в прямолинейности заготовки и передает данные контроллеру, который корректирует вылет резца в реальном времени.

Устройство позволяет компенсировать погрешности предварительной термической резки или деформации металла после прокатки. Использование оптических сенсоров гарантирует получение фаски с постоянной шириной притупления на всей протяженности длинномерной детали. Подобная точность важна для исключения прожогов или непроваров при последующей сварке автоматическими головками.

Цифровой модуль анализирует профиль кромки и автоматически подстраивает угол суппорта при обнаружении локальных неровностей на поверхности. Данные сканирования отображают на мониторе оператора в виде графической модели, и такая визуализация упрощает настройку сложных режимов обработки. Система слежения защищена от бликов и попадания брызг эмульсии герметичным корпусом с обдувом защитного стекла.

Энергопотребление мощных кромкострогальных станков оптимизируют при помощи частотных преобразователей и систем рекуперации энергии. Частотный регулятор плавно меняет мощность двигателя в зависимости от текущего сопротивления металла, исключая работу агрегата на предельных токах вхолостую. Когда каретка замедляется перед реверсом, система рекуперации преобразует кинетическую энергию в электрическую и возвращает ее в общую сеть предприятия.

Такой прием снижает общие затраты на электричество на 15–20% и уменьшает тепловую нагрузку на обмотки моторов. Программное управление автоматически отключает вспомогательные насосы и освещение рабочей зоны в моменты длительных простоев оборудования.

Интеллектуальный контроль питания предотвращает резкие скачки напряжения при одновременном запуске нескольких узлов, что важно для стабильности работы электроники. Контроллер ведет учет потребленной энергии для каждого выполненного заказа, помогая точно рассчитывать себестоимость подготовки кромок под сварку. Двигатели снабжают датчиками температуры, которые корректируют режим работы при достижении критических значений нагрева.

Сменные ножевые блоки позволяют быстро переходить от одного типа фаски к другому без полной переналадки режущей головки и суппорта. Блок представляет собой жесткую кассету с заранее установленными и настроенными резцами для формирования определенного профиля кромки. Оснастка крепится к шпинделю с помощью быстросъемных зажимов, и такая замена занимает всего несколько минут в середине рабочего дня.

Использование готовых кассет исключает человеческий фактор при установке углов резания, так как все параметры задают на этапе сборки блока в инструментальном цехе. Подобная стратегия сокращает время простоя оборудования и повышает общую эффективность использования станочного парка.

Корпуса блоков изготавливают из высокопрочных сплавов для гашения вибраций и обеспечения стабильности положения режущих кромок под нагрузкой. Кассетный способ крепления позволяет использовать инструменты из разных материалов в одной головке для оптимизации процесса обработки. Ножевые блоки снабжают каналами для внутренней подачи охлаждающей жидкости непосредственно к лезвиям для максимального отвода тепла.
