Строгание кромок

Качественная подготовка торцов листового металла обеспечивает полный провар шва и исключает появление скрытых дефектов в теле соединения. При строгании с краев полностью удаляют слой окалины, ржавчины и продуктов термической резки, которые могут вызвать появление пор и шлаковых включений при плавлении. Инструмент формирует идеальную прямолинейность кромки на всей длине детали, поэтому зазор между заготовками при сборке остается равномерным.

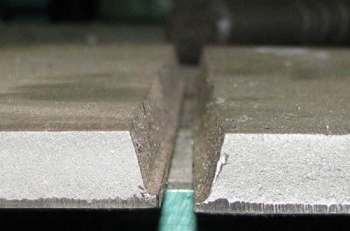

Когда разделка выполнена точно, сварочная дуга горит стабильно, а расплавленный металл заполняет стык без пустот. Подобный метод позволяет создавать V-образные и U-образные фаски на листах толщиной до 100 мм для ответственных конструкций в судостроении и атомной энергетике.

Механическое снятие металла не меняет структуру стали в зоне резания, так как процесс исключает сильный нагрев материала. В отличие от абразивной зачистки строгание дает чистую поверхность без внедренных частиц шлифовальных кругов. Резец срезает верхний слой за один или два прохода, что гарантирует высокую производительность подготовительных операций. После такой обработки кромка приобретает необходимую шероховатость для идеальной адгезии при последующей наплавке.

При использовании лазера или плазмы на краях металла образуется тонкий слой с измененной кристаллической решеткой, который обладает повышенной хрупкостью. Строгание кромок позволяет полностью срезать этот дефектный участок на глубину 1-3 мм и вернуть материалу его исходные физические свойства.

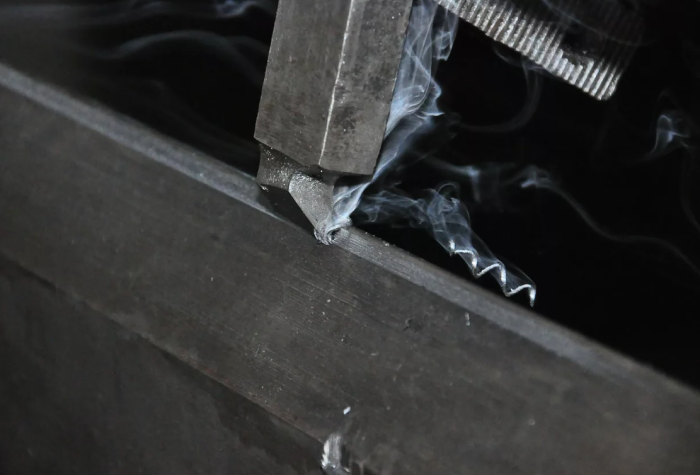

Резец проникает под закаленную корку и удаляет ее вместе с гратом и наплывами застывшего шлака. Такой подход исключает появление трещин в металле при последующей гибке или сварке заготовок. Оборудование обеспечивает высокую скорость перемещения каретки, поэтому обработка длинных торцов занимает минимум времени.

Чистота поверхности после прохода инструмента соответствует 8-9 классу, что позволяет отказаться от дополнительного шлифования. Когда кромку строгают, исключается риск пережога стали, который часто случается при ручной доводке болгаркой. Точность соблюдения линейных размеров остается стабильной на всей протяженности листа, даже если его длина превышает 10 м. Обработанный торец выглядит эстетично и не имеет острых заусенцев, которые могут стать причиной травм персонала.

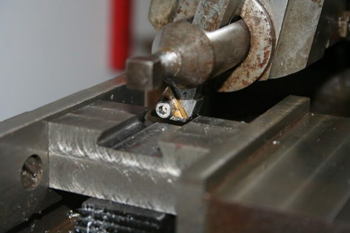

Для обработки сверхдлинных заготовок применяют специализированные кромкострогальные станки с протяженной станиной и мощными гидравлическими прижимами. Лист фиксируют на рабочем столе неподвижно, а режущий инструмент перемещается вдоль края на мобильной каретке. Такая схема исключает прогиб и вибрацию металла под нагрузкой, что позволяет выдерживать прямолинейность торца с погрешностью до 0.05 мм на метр длины.

Существует оборудование, которое способно обрабатывать кромки длиной 12 м или даже 16 м за одну установку. Этот метод эффективен для подготовки крупногабаритного проката для производства лонжеронов и опорных балок.

В процессе работы каретка может нести несколько резцов для одновременного снятия фасок с верхней и нижней сторон листа. Использование систем цифровой индикации помогает контролировать параллельность кромок и общую ширину детали в реальном времени. Если лист имеет небольшую кривизну, мощные прижимные балки выравнивают его перед началом резания. Когда строгание завершают, деталь приобретает идеальную форму без «винтовых» искажений. Подобное оборудование занимает значительные площади, но оно обеспечивает колоссальную производительность в заготовительных цехах тяжелого машиностроения.

Применение прецизионных чистовых резцов с широкой режущей кромкой позволяет достичь параметров шероховатости до Ra 0.16 мкм. Подобный результат получают на финальном проходе при минимальной подаче и высокой скорости движения каретки. Инструмент срезает тончайшую стружку толщиной в несколько микрон, что делает поверхность металла гладкой и блестящей.

Для повышения качества отделки используют смазочно-охлаждающие жидкости на основе масел, которые снижают трение и предотвращают появление микроцарапин. Зеркальная кромка необходима для деталей, которые работают в условиях циклического нагружения или контактируют с уплотнениями.

Материал заготовки также влияет на итоговый блеск: легированные стали и цветные сплавы поддаются чистовой отделке лучше обычного черного проката. Если требуется получить экстремально низкую шероховатость, до Ra 0.02 мкм, строгание совмещают с последующей полировкой абразивными пастами. Но в большинстве промышленных задач качества после прохода резца достаточно для сборки высокоточных приборов и авиационных узлов. Отсутствие рисок и задиров на торцах снижает концентрацию напряжений и повышает усталостную прочность металлоизделий.

Строгальный метод выигрывает у фрезерования за счет использования простого и дешевого однокромочного инструмента, который легко перетачивать вручную. Фрезы для обработки кромок имеют сложную конструкцию и стоят в десятки раз дороже обычного строгального резца.

Когда работают с толстыми листами, фреза создает значительный нагрев и вибрации из-за прерывистого характера резания. Строгальный резец движется плавно и непрерывно, что обеспечивает высокую чистоту поверхности и отсутствие микротрещин в металле. При строгании можно снимать большие припуски до 10-15 мм за один проход без риска поломки дорогостоящего шпинделя.

Технология строжки идеальна для обработки длинных кромок, так как она не требует сложной оснастки для гашения радиальных биений инструмента. Стоимость одного часа работы кромкострогального станка ниже за счет меньшего энергопотребления и отсутствия затрат на сменные твердосплавные пластины. Если в металле встречаются твердые включения или корка после литья, строгальный резец переносит такие удары без фатальных последствий для кромки.

Для создания многогранных профилей разделки на кромкострогальных станках используют поворотные суппорты, которые могут менять угол наклона инструмента. Сначала резцом под углом 30-45 градусов проходят верхнюю часть листа, формируя одну сторону скоса. Затем суппорт перенастраивают или используют нижнюю головку для обработки противоположной фаски без переворота заготовки.

U-образная разделка требует применения фасонных резцов с радиусным закруглением, которые создают вогнутый профиль для глубокого провара корня шва. Такая форма обеспечивает оптимальное распределение наплавленного металла и снижает риск возникновения внутренних напряжений в сварном соединении.

Точность углов контролируют с помощью специальных шаблонов и угломеров непосредственно на станке. При серийном производстве используют копировальные устройства, которые ведут резец по заданной траектории для получения идентичных фасок на всей партии. Если толщина металла превышает 50 мм, процесс ведут за несколько последовательных этапов для исключения перегрева инструмента. После завершения строгания проверяют ширину притупления, которая должна быть одинаковой по всей длине торца.

Обработка криволинейных торцов выполняется на копировальных кромкострогальных станках, где движение резца задается специальным шаблоном или мастер-деталью. Следящая система передает форму эталона на суппорт, который плавно обходит все выступы и впадины заготовки. Этот метод позволяет получать детали с идеальным совпадением контуров для последующей стыковки без ручной подгонки.

При обработке выпуклых кромок важно обеспечить постоянный угол резания в каждой точке траектории, поэтому станки оснащают поворотными головками. Технология ЧПУ на современных машинах заменяет физические шаблоны цифровыми моделями, что ускоряет процесс переналадки.

При строгании фасонных поверхностей используют резцы с малым радиусом вершины для точной проработки мелких элементов профиля. Скорость подачи каретки автоматически снижается на крутых поворотах для предотвращения задиров и выкрашивания металла. Если деталь имеет замкнутый контур, используют поворотные столы, которые вращают заготовку относительно неподвижной стойки с инструментом. Этот способ незаменим при изготовлении лопастей турбин, элементов фюзеляжа и декоративных металлических панелей.

При обработке тонкого листового металла до 5 мм возникает риск его вибрации и отжима от режущего инструмента под действием сил резания. Чтобы этого избежать, заготовки собирают в плотные пачки толщиной до 100 мм и строгают их одновременно - как одну массивную плиту. Листы стягивают мощными струбцинами или фиксируют гидравлической балкой станка по всей площади контакта.

Этот метод не только защищает края от изгиба, но и в несколько раз повышает производительность труда. Верхний и нижний листы в пачке часто закрывают жертвенными пластинами из дешевой стали для исключения заминов от зажимов.

Если требуется обработать одиночный лист, применяют магнитные столы с высокой силой притяжения или вакуумные плиты. Направление подачи выбирают таким образом, чтобы сила резания прижимала край металла к опоре, а не поднимала его. Скорость рабочего хода снижают, а резцы затачивают с максимальной остротой для уменьшения сопротивления материала. Использование поддержек и роликовых люнетов вдоль кромки также помогает стабилизировать положение детали. После завершения строгания листы проверяют на отсутствие волнистости и короблений.

Режущий инструмент для строжки кромок должен обладать высокой красностойкостью и ударной вязкостью для работы в условиях прерывистого резания. Основную массу ножей изготавливают из быстрорежущих сталей марок Р6М5 или Р18, которые сохраняют твердость 62-65 HRC при нагреве до +600℃. Эти материалы позволяют получать очень острую кромку, что важно для финишных операций по вязким и нержавеющим сталям.

Для черновой обдирки кромок с окалиной выбирают ножи с напайками из твердого сплава ВК8 или Т15К6. Твердосплавные пластины имеют колоссальную износостойкость и позволяют работать на высоких скоростях без частой заточки.

Геометрия ножа подбирается исходя из типа металла: для мягких сталей увеличивают передний угол до 20 градусов, а для хрупкого чугуна его делают близким к нулю. Хвостовик инструмента должен иметь массивное сечение для эффективного гашения вибраций и отвода тепла от зоны контакта. При обработке жаропрочных сплавов используют ножи с износостойким покрытием из нитрида титана или алюминия. Регулярная проверка состояния лезвия под лупой позволяет вовремя заметить микросколы и избежать порчи зеркала детали.

Станки, которые обрабатывают две противоположные кромки листа одновременно, исключают погрешности базирования и перекосы детали при переустановке. Две режущие головки движутся синхронно по параллельным направляющим, что гарантирует строгую идентичность профилей и постоянную ширину заготовки на всей длине.

Усилия резания от двух инструментов взаимно уравновешиваются, поэтому лист не испытывает боковых смещений на рабочем столе. Такой подход позволяет достигать идеальной параллельности сторон с отклонением не более 0.03 мм на 6 м длины. Двухсторонняя обработка обязательна при изготовлении ответственных рам, направляющих и элементов мостовых переходов.

Синхронная работа суппортов сокращает время выполнения заказа в 2 раза по сравнению с последовательной обработкой краев. Настройка расстояния между головками проводится с помощью прецизионных винтовых пар или через систему ЧПУ с точностью до микрона. Мастер выставляет параметры один раз для всей партии деталей, что обеспечивает высокую повторяемость размеров. Если лист имеет внутренние напряжения, симметричный съем металла с обеих сторон минимизирует риск последующего коробления заготовки.

Первичная очистка металла необходима для защиты дорогостоящих резцов от мгновенного затупления об абразивные частицы окислов железа. Для удаления плотной ржавчины и окалины используют метод пескоструйной или дробеструйной обработки, который выбивает загрязнения из пор металла. После такой процедуры поверхность становится чистой и приобретает матовый оттенок, что облегчает визуальный контроль процесса строгания.

Если коррозия имеет локальный характер, применяют проволочные щетки на углошлифовальных машинах или химические преобразователи ржавчины. Чистый металл обеспечивает легкое внедрение инструмента в заготовку и стабильный сход стружки.

В условиях крупного производства листы пропускают через дробеметные камеры, которые очищают плоскости и торцы в автоматическом режиме. Это полностью исключает попадание грязи в зону резания и сохраняет ресурс направляющих кромкострогального станка. Когда ржавчину удаляют химическим способом, поверхность обязательно промывают и сушат для предотвращения коррозии под воздействием реагентов. Очищенная кромка позволяет точнее выставить припуски на обработку и избежать брака по глубине реза.

Строгальный процесс более экономичен при обработке больших припусков, так как стоимость снятия одного килограмма металла резцом значительно ниже цены абразивного круга. Один строгальный нож выдерживает десятки переточек и может служить месяцами, в то время как шлифовальные диски быстро стачиваются и требуют постоянной замены.

Производительность строгания выше в 3-5 раз за счет возможности глубокого врезания инструмента в материал за один проход. При работе абразивом возникает большое количество пыли и шлама, что требует установки мощных систем фильтрации и частой уборки цеха. Резец же выдает крупную стружку, которую легко собирать и сдавать на переработку как чистый лом.

Абразивная обработка часто вызывает прижоги и локальное изменение твердости кромок из-за высоких температур в зоне трения. Строгание сохраняет исходные механические свойства стали, что критично для деталей, подлежащих последующей закалке или сварке. Точность геометрии при использовании жестких направляющих станка всегда выше, чем при ручном или полуавтоматическом шлифовании. Экономия электроэнергии на строгальных станках составляет до 20% из-за более высокого КПД процесса резания по сравнению с трением абразива.

Контроль качества проводят с помощью прецизионных поверочных линеек длиной 2000-3000 мм и набора щупов для замера световых щелей. Линейку прикладывают к обработанному торцу в нескольких положениях, фиксируя любые отклонения от идеальной прямой линии. Если длина кромки превышает 6 м, используют лазерные измерительные системы или струнные методы выверки для обнаружения прогибов.

Отклонение на всей протяженности детали не должно выходить за рамки 0.05-0.1 мм в зависимости от класса точности изделия. Результаты замеров заносят в протокол технического контроля для подтверждения соответствия продукции государственным стандартам.

Дополнительно проверяют перпендикулярность кромки относительно основной плоскости листа с помощью лекальных угольников. Любой завал или конусность торца затруднит процесс сборки и может привести к непровару при сварке. Для оценки шероховатости используют эталонные образцы или электронные профилометры, которые выдают точное значение параметра Ra. Визуальный осмотр под боковым светом помогает выявить мелкие риски, задиры или следы дробления инструмента. Если обнаруживают дефекты, выполняют дополнительный чистовой проход с минимальной подачей.
