Вертикально-сверлильные станки

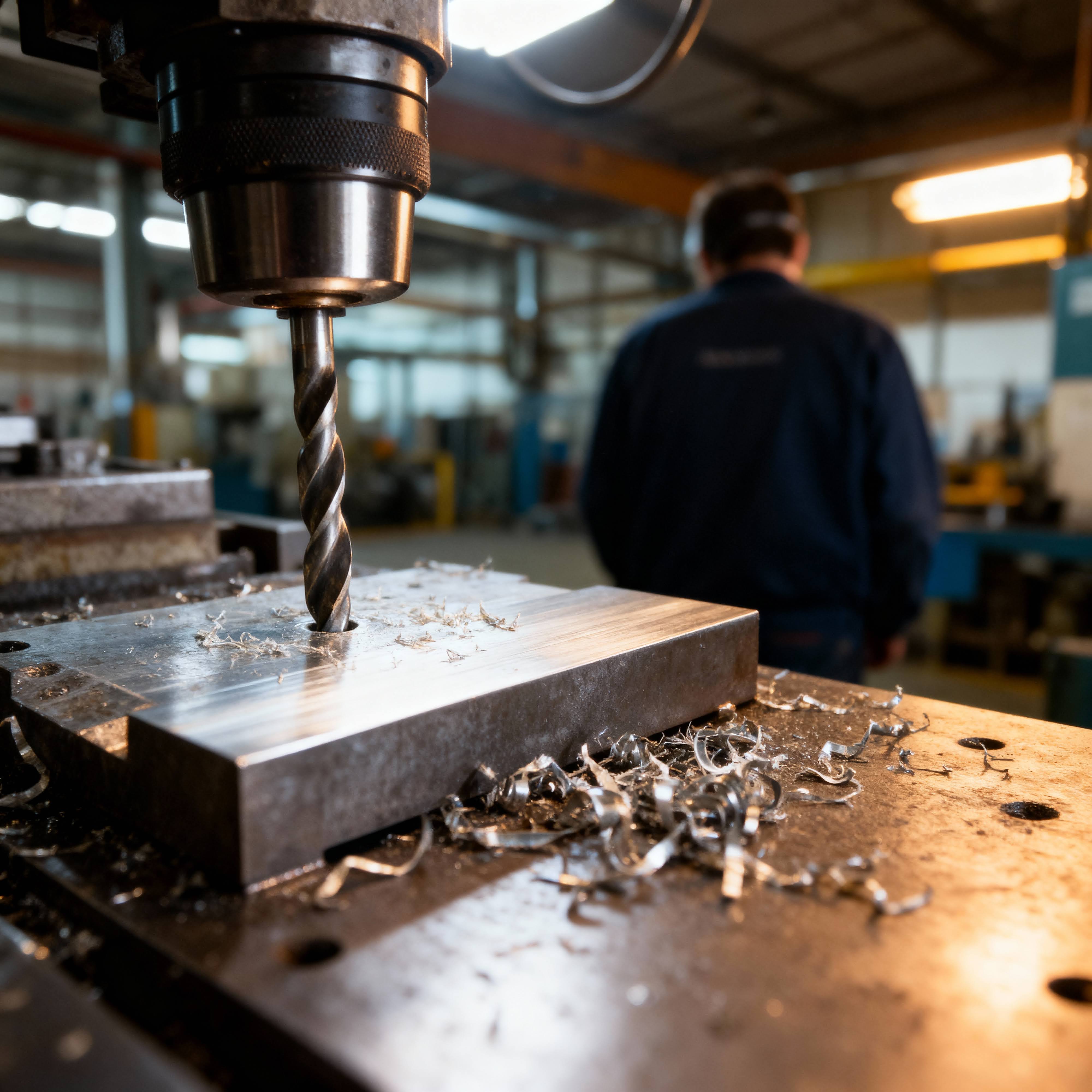

Вариаторный механизм в вертикальных станках обеспечивает бесступенчатое изменение частоты вращения шпинделя без остановки электродвигателя. Основу конструкции составляют два раздвижных шкива, которые соединены широким клиновым ремнем высокой прочности. Когда оператор вращает рукоятку управления, боковые диски одного шкива сближаются, а другого одновременно расходятся.

Из-за подобного процесса ремень меняет рабочий радиус обкатки, и такая смена приводит к плавной корректировке передаточного числа всей системы. Подобное решение позволяет настроить скорость резания с предельной точностью под конкретный диаметр сверла и свойства сплава. Режим работы выбирают по тахометру, который выводит текущие показатели на панель.

Отсутствие фиксированных ступеней исключает рывки при переключении скоростей и защищает инструмент от поломок из-за резкого перепада крутящего момента. Вариатор работает значительно тише зубчатых передач, потому что внутри корпуса нет соударяющихся металлических деталей. Резиновый или композитный ремень эффективно поглощает мелкие вибрации двигателя, и они не передаются на режущую кромку, сохраняя чистоту поверхности отверстия.

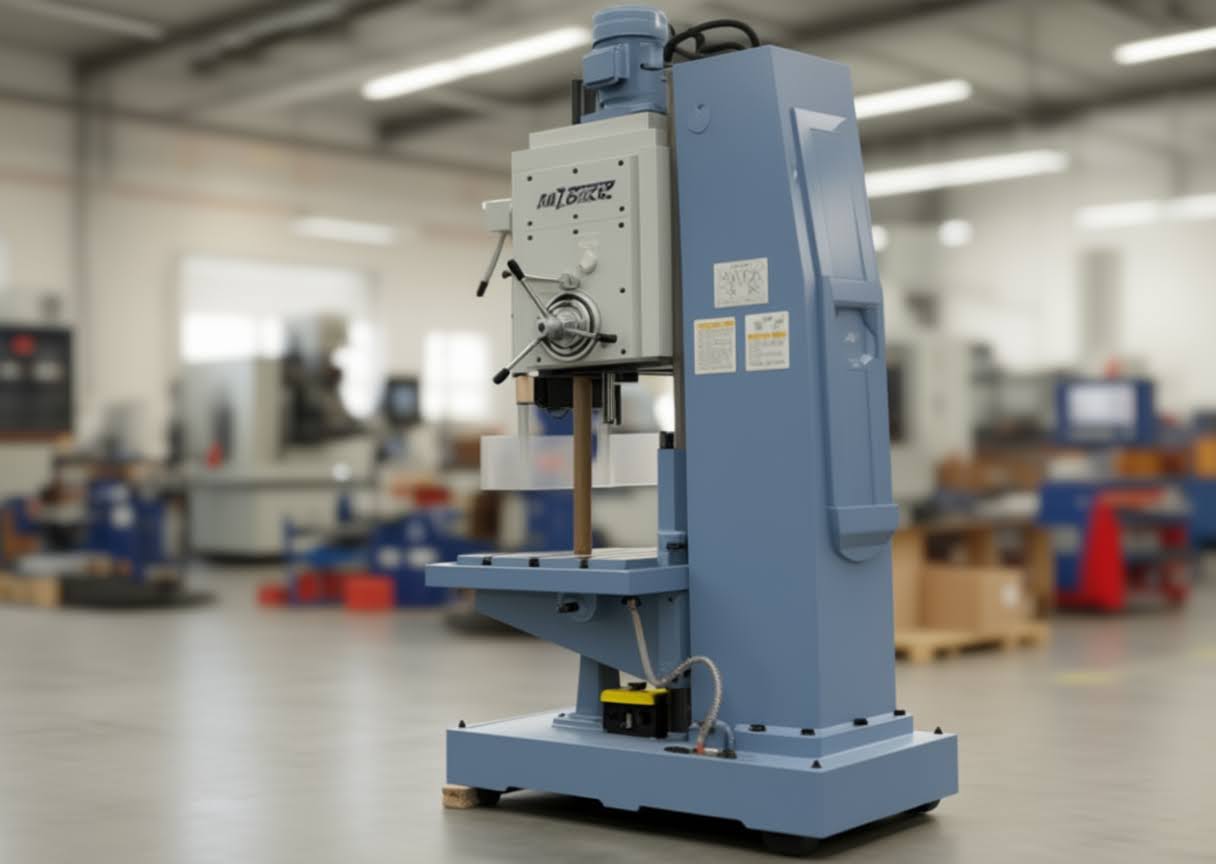

Колонные вертикально-сверлильные станки имеют массивную вертикальную опору, которая позволяет обрабатывать заготовки большой высоты и веса. Основание такого оборудования крепят непосредственно к бетонному полу цеха, чтобы обеспечить максимальную устойчивость при сверлении отверстий диаметром до 75 мм. Увеличенное расстояние от оси шпинделя до поверхности колонны дает возможность размещать на столе крупные детали типа корпусов или фланцев.

В подобных машинах часто используют автоматическую подачу пиноли, так как ручное управление требует значительных усилий из-за большого веса узлов. Мощность двигателя здесь достигает 4-5 кВт, что необходимо для создания высокого крутящего момента.

Настольные модификации отличаются компактными размерами и предназначены для закрепления на верстаке или специальной подставке. Их используют для высокоточной обработки мелких деталей, где диаметр отверстий не превышает 16 мм. Ход шпинделя в этих моделях обычно ограничен 100 мм, а привод чаще всего имеет ременную передачу для снижения веса конструкции. Такое оборудование потребляет минимум электроэнергии и легко перемещается по производственной площадке при необходимости.

Функция реверса позволяет изменять направление вращения шпинделя на противоположное, что превращает сверлильный агрегат в резьбонарезной центр. Когда инструмент достигает нижней точки, автоматика или оператор переключает полярность двигателя и метчик выкручивается из готового отверстия без повреждения витков.

Подобный механизм часто снабжают системой защиты, которая предотвращает случайное включение обратного хода при высоких оборотах. Реверс также упрощает извлечение сверла, если его заклинило в вязком металле из-за избыточной подачи или недостаточного охлаждения. Конструкция коробки скоростей при этом должна выдерживать мгновенные изменения вектора нагрузки.

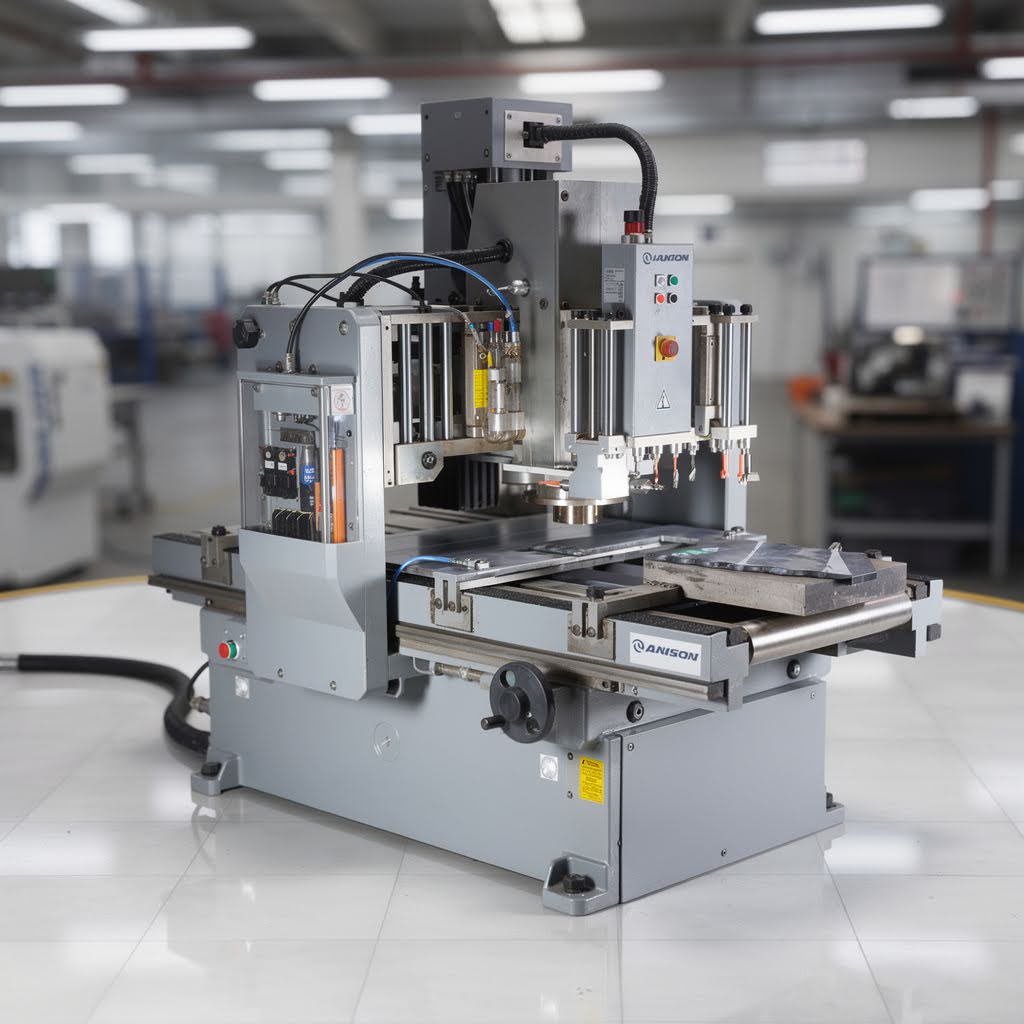

В современных моделях реверсивное движение активируют нажатием педали или при помощи концевых выключателей на ограничителе глубины. Такая автоматизация сокращает время цикла и повышает производительность при изготовлении серийных партий крепежных плит. Если станок оснащен ЧПУ, программа точно рассчитывает момент остановки и начала обратного вращения для исключения брака. Наличие данной опции исключает покупку дополнительного резьбонарезного оборудования и экономит место в мастерской.

Система тепловой защиты двигателя включает встроенные термодатчики или биметаллические реле, которые постоянно измеряют температуру обмоток. Если нагрузка на шпиндель превышает допустимый предел, ток в цепи возрастает, и датчик разрывает электрическую цепь питания. Подобная мера предотвращает оплавление изоляции и выход мотора из строя при длительной работе с тупым инструментом или очень твердыми сплавами.

После срабатывания защиты оборудование блокируют до полного остывания компонентов, чтобы избежать необратимых повреждений магнитной системы. На передней панели обычно загорается световой индикатор, который сообщает о нештатной ситуации.

Дополнительно в вертикальных станках защищают систему подачи смазочно-охлаждающей жидкости от перегрева насоса при засорении форсунок. Когда температура СОЖ в баке достигает +60℃, автоматика может отключить подачу или снизить обороты шпинделя для охлаждения инструмента. Корпус двигателя снабжают развитым оребрением и мощным вентилятором, который создает принудительный поток воздуха внутри кожуха.

Подача смазочно-охлаждающей жидкости организована через замкнутый контур, который состоит из бака, насоса и системы гибких шлангов с соплами. Жидкость направляют непосредственно на режущую кромку сверла под давлением около 2 бар, чтобы смыть стружку и снизить трение в зоне контакта.

В вертикальных станках поток эмульсии стекает по заготовке в пазы рабочего стола, а затем попадает в сборный желоб основания. Оттуда состав проходит через систему сетчатых фильтров и магнитных уловителей, которые задерживают мелкую металлическую пыль. Чистая среда возвращается в накопительный резервуар для повторного использования в следующем рабочем цикле.

Некоторые модели поддерживают технологию подачи жидкости через внутренние каналы самого сверла, что эффективно при создании глубоких отверстий. Такой метод позволяет охлаждать инструмент изнутри и принудительно выталкивать шлам наружу по спиральным канавкам. Количество подаваемого состава регулируют краном на концевой форсунке, который фиксируют в нужном положении на подвижной бабке. Применение СОЖ повышает стойкость сверл и значительно улучшает шероховатость стенок готового отверстия.

Перемещение рабочего узла в вертикальной плоскости происходит по направляющим, которые имеют форму ласточкина хвоста или прецизионных цилиндрических валов. Поверхность этих деталей подвергают высокочастотной закалке и шлифовке до зеркального блеска для минимизации коэффициента трения. Плавность хода обеспечивают полимерные вкладыши или система роликовых подшипников, которые исключают появление люфтов при боковых нагрузках.

Для компенсации износа в конструкции предусматривают регулировочные клинья, которые подтягивают винтами при плановом техническом обслуживании. Жесткая фиксация бабки на колонне гарантирует отсутствие вибраций во время сверления на больших оборотах.

Внутренние полости направляющих снабжают масляными каналами для постоянной смазки трущихся пар через централизованную систему или ручные пресс-масленки. Пыльники из маслостойкой резины защищают рабочие зоны от попадания абразивной пыли и острой стальной стружки. Вертикальное положение бабки фиксируют мощными зажимами, которые предотвращают самопроизвольное опускание узла под собственным весом.

Рабочий стол перемещают по вертикали с помощью зубчатой рейки и червячной передачи, которые позволяют плавно поднимать тяжелые заготовки весом до 200 кг. Вращение рукоятки передается на шестерню, и она катится по закрепленной на колонне рейке, удерживая стол на нужной высоте.

Для снижения физической нагрузки в массивных станках устанавливают отдельный электродвигатель, который отвечает за позиционирование детали перед началом обработки. Направляющие стола имеют круглую или прямоугольную форму, и они обеспечивают стабильность положения стола после затяжки стопорных болтов. Конструкция предусматривает возможность поворота всей консоли вокруг колонны на 360 градусов.

Внутренний механизм снабжают блокировкой, которая исключает падение стола при случайном отпускании рукоятки или поломке зубьев. Тщательная балансировка узла позволяет оператору легко менять высоту расположения заготовки одной рукой. Поверхность стола часто имеет уклон к сливному отверстию, чтобы остатки охлаждающей жидкости не застаивались в рабочей зоне.

Многошпиндельные головки устанавливают на основной шпиндель станка для одновременного сверления группы отверстий по заданному шаблону. Устройство передает вращение от центрального вала на несколько вспомогательных шпинделей через систему шестерен или универсальных шарниров.

Расстояние между инструментами регулируют в зависимости от чертежа детали, что позволяет за один проход получать готовую сетку отверстий. Подобная оснастка в десятки раз повышает производительность на операциях по производству фланцев, петель или корпусных элементов. Использование головок гарантирует идеальное межосевое расстояние без предварительной разметки каждой точки.

Корпус головки жестко крепят к пиноли станка, чтобы исключить проворачивание механизма во время работы. Каждый шпиндель в такой системе может иметь собственную регулировку глубины, что полезно для обработки поверхностей разного уровня. Внутри устройства находится масляная ванна, которая обеспечивает смазку всех зубчатых колес при высоких скоростях вращения.

Радиальное и осевое биение шпинделя измеряют в микронах с помощью прецизионных индикаторов, которые устанавливают на контрольную оправку. В техническом паспорте указывают допустимое отклонение на конце шпинделя и на расстоянии 100-200 мм от его торца. Для станков повышенной точности этот показатель не должен превышать 0,01 мм, что обеспечивает получение отверстий по 7-му квалитету.

Проверку проводят при медленном вращении вала вручную, фиксируя максимальные и минимальные значения на циферблате прибора. Стабильность этого параметра зависит от качества используемых подшипников и точности шлифовки посадочного конуса.

Повышенное биение приводит к разбиванию отверстия, когда его реальный диаметр становится больше расчетного размера сверла. Это провоцирует быстрый износ режущих кромок и может вызвать поломку инструмента из-за неравномерной нагрузки. Для устранения биения в конструкции предусматривают возможность регулировки преднатяга подшипниковых групп с помощью шлицевых гаек. Если значение превышает норму, проводят замену опорных элементов или перешлифовку внутреннего конуса шпинделя.

Система цифровой индикации включает в себя линейный энкодер на пиноли и жидкокристаллический дисплей, который отображает перемещение сверла в реальном времени. Точность таких измерений составляет 0,01 мм, что недоступно при использовании обычных механических шкал. Оператор может обнулить показатель в любой точке пути, чтобы контролировать глубину глухого отверстия от поверхности заготовки.

Такая функция исключает ошибки, связанные с параллаксом или плохим освещением в цехе. Наличие экрана упрощает выполнение сложных операций, где требуется строгое соблюдение допусков на погружение инструмента.

Электронный блок часто снабжают памятью для хранения нескольких предустановок, которые ускоряют процесс сверления ступенчатых отверстий. При достижении заданного значения устройство может подавать звуковой сигнал или активировать световую индикацию. Датчики системы имеют высокую степень защиты от попадания масла и металлической стружки, что гарантирует их надежность в суровых условиях. Цифровая панель работает от автономного источника питания или подключается к общей сети станка через преобразователь.

Максимальный диаметр сверления определяют исходя из жесткости станины, крутящего момента двигателя и типа передаточного механизма. В паспорте оборудования всегда указывают предельное значение для стали средней твердости и для более мягких сплавов типа алюминия или латуни. Если использовать сверло большего размера, возникнет чрезмерная вибрация, и мотор может остановиться из-за перегрузки.

Для работы с отверстиями большого диаметра применяют технологию предварительного засверливания тонким инструментом для снижения усилий резания. Правильный выбор режима подачи также влияет на способность станка справляться с массивной оснасткой без вреда для механики.

При подборе инструмента учитывают не только диаметр, но и длину режущей части, которая должна соответствовать ходу шпинделя. Чрезмерно длинное сверло на высоких оборотах начинает вибрировать, что портит геометрию отверстия и разбивает посадочное гнездо. Для сверления в толстом металле отверстий диаметром свыше 50 мм рекомендуют использовать корончатые сверла, которые удаляют только кольцевой слой материала. Это снижает потребляемую мощность и тепловую нагрузку на оборудование в процессе работы.

Шестеренчатый привод вертикального станка размещают в герметичном корпусе шпиндельной головки, который заполняют специальным индустриальным маслом. Зубчатые колеса постоянно находятся в масляной ванне, и это обеспечивает эффективный отвод тепла и снижение уровня шума при работе.

В верхней части узла часто устанавливают плунжерный насос, который под давлением подает смазку на верхние подшипники и зацепления. Контроль уровня жидкости осуществляют через прозрачное смотровое окно на боковой стенке бабки. Своевременная замена масла удаляет продукты износа металла и предотвращает заклинивание механизмов при экстремальных нагрузках.

Для очистки смазочного материала внутри системы устанавливают сменные фильтры или магнитные пробки, которые собирают стальную пыль. Масляная пленка на зубьях шестерен предотвращает появление коррозии во время простоев оборудования в неотапливаемых помещениях. Если вязкость состава подобрана неверно, при низких температурах запуск станка может быть затруднен из-за высокого сопротивления среды.

Прозрачный защитный экран устанавливают вокруг вращающегося патрона для предотвращения контакта оператора с подвижными частями оборудования. Щиток изготавливают из ударопрочного поликарбоната, который не мутнеет от воздействия смазочно-охлаждающей жидкости и выдерживает удары горячей стружки. Конструкция щитка имеет шарнирное крепление, и оно позволяет легко откидывать экран для быстрой смены сверла или патрона.

В основание защиты монтируют концевой микровыключатель, который разрывает цепь пуска двигателя при открытом положении экрана. Данное решение исключает случайный запуск станка, когда руки человека находятся в опасной близости от шпинделя.

Высоту положения защитного модуля регулируют под длину используемого инструмента, чтобы максимально закрыть зону возможного вылета осколков. Использование экрана является обязательным требованием техники безопасности на любом металлообрабатывающем производстве. Защита также снижает загрязнение окружающего пространства брызгами масла, сохраняя чистоту на рабочем месте. Прозрачность материала обеспечивает хороший обзор места сверления, не мешая визуальному контролю за процессом резания.
