Вертикально-сверлильная обработка

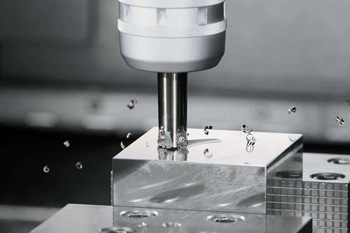

Зенкерование позволяет повысить точность уже просверленного отверстия и значительно улучшить чистоту его внутренних поверхностей. Многолезвийный инструмент имеет больше режущих кромок, чем обычное сверло, поэтому работает стабильнее и без лишних вибраций.

Эту операцию выбирают для исправления направления оси отверстия, когда оно немного отклонилось от вертикали на предыдущем этапе. Зенкер снимает слой металла толщиной до 2 мм, что помогает убрать конусность и подготовить деталь к последующему развертыванию. Результат обработки соответствует 8 или 9 квалитету точности, что достаточно для большинства узлов сельхозтехники и строительных машин.

Конструкция вертикального оборудования обеспечивает высокую жесткость шпиндельного узла, поэтому инструмент не дрожит при контакте с литой или кованой заготовкой. Подачу при зенкеровании делают меньше, чтобы кромки успевали плавно срезать припуск без перегрева материала. Когда обрабатывают отверстия в массивных станинах, вертикальное расположение сверла помогает центрировать инструмент под собственным весом. Для охлаждения используют масляные составы, которые подают кистью или через автоматическую систему прямо в зону резания.

Для получения резьбы вертикальный станок оснащают реверсивным механизмом шпинделя или специальной предохранительной головкой. Метчик закрепляют в патроне и подводят к отверстию, диаметр которого заранее подготовили под конкретный шаг резьбы.

Когда инструмент входит в металл, шпиндель вращают на низких оборотах, чтобы избежать поломки хрупкой стали из-за избыточного крутящего момента. Если метчик заклинит в глубине детали, муфта головки автоматически прекратит передачу вращения и спасет оснастку от разрушения. После завершения прохода шпиндель переключают на обратный ход для вывода инструмента из заготовки.

При нарезании резьбы в вязких металлах типа нержавеющей стали или алюминия обязательно применяют специальную смазку на основе олеиновой кислоты. Состав снижает трение и предотвращает налипание металлической крошки на кромки метчика. Когда работают с глубокими отверстиями, инструмент периодически выводят назад для удаления скопившейся стружки из канавок. Вертикальное положение позволяет контролировать перпендикулярность входа резьбы без дополнительных приспособлений.

Координатный стол позволяет перемещать заготовку по двум осям с высокой точностью без необходимости ее перезакрепления. Устройство оснащают ходовыми винтами с лимбами, которые показывают перемещение в миллиметрах и его долях.

Когда на одной плите нужно сделать несколько отверстий с четким шагом, этот инструмент становится незаменимым помощником. Он исключает ошибки ручной разметки кернером и сокращает время на позиционирование детали под шпинделем. Направляющие стола имеют высокую жесткость, что гарантирует отсутствие смещений под действием осевой нагрузки от сверла.

Применение такого стола превращает обычный станок в точный обрабатывающий центр для штучного производства. На нем можно выполнять не только сверление, но и легкое фрезерование пазов или обработку торцов небольших деталей. Когда заготовку фиксируют в тисках на подвижной платформе, риск ее случайного сдвига сводится к нулю. Координатные перемещения позволяют выдерживать межосевые расстояния с погрешностью не более 0.05 мм. После установки каждой координаты винты жестко стопорят специальными рукоятками для сохранения заданного положения.

Чугун имеет хрупкую структуру и содержит твердые включения, поэтому сверление проводят на умеренных оборотах без использования смазочно-охлаждающей жидкости. Сухая обработка предотвращает образование липкой кашицы из графитовой пыли, которая быстро забивает канавки сверла.

Подачу делают равномерной и достаточно напористой, чтобы инструмент постоянно срезал слой металла и не скользил по поверхности. Если сверло начнет просто тереться о чугун, оно мгновенно затупится из-за высокой абразивности материала. При выходе из сквозного отверстия давление на шпиндель снижают для исключения выкрашивания краев заготовки.

Для защиты механизмов станка от мелкой чугунной крошки используют защитные экраны или промышленные пылесосы. Пыль обладает сильными абразивными свойствами и может быстро испортить направляющие колонны и шпинделя. Когда в отливках имеются внутренние раковины или пустоты, оператор следит за звуком резания для своевременного предотвращения поломки инструмента. Вертикальные станки мощной серии легко справляются с отверстиями диаметром до 50 мм в массивных чугунных блоках.

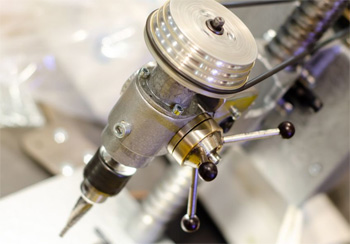

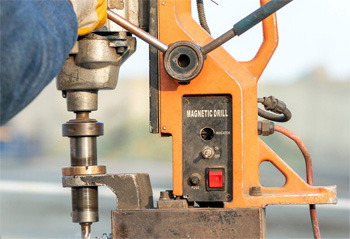

Шпиндельная бабка - основной рабочий узел, который передает вращение от двигателя к режущему инструменту. Внутри нее расположена коробка скоростей, которая позволяет менять частоту оборотов в зависимости от диаметра сверла и типа металла.

Бабка перемещается вертикально по направляющим колонны, что обеспечивает подачу сверла в зону резания. Массивный корпус узла поглощает вибрации и гарантирует соосность отверстий при глубоком сверлении. В современных моделях бабка имеет автоматический привод подачи, который поддерживает постоянное усилие резания без участия человека.

Точность изготовления шпинделя определяет величину радиального биения, которая не должна превышать нескольких микрометров. Внутри шпинделя находится конусное отверстие для надежной фиксации хвостовиков инструмента или патронов. Система смазки внутри бабки обеспечивает долгую работу шестерен и подшипников под высокой нагрузкой. Когда шпиндель выдвигают на максимальную длину, жесткость конструкции сохраняется благодаря длинным направляющим гильзы.

Цекование применяют для создания плоской площадки вокруг отверстия, которая служит опорой для головки болта, шайбы или гайки. Инструмент для этой операции напоминает торцевую фрезу с направляющей цапфой, которую вставляют в готовое отверстие для центровки.

Вертикальный станок обеспечивает идеальную перпендикулярность площадки относительно оси канала, что важно для правильного распределения зажимного усилия. При работе используют низкие обороты и ручную подачу для контроля глубины врезания в металл. Цекование убирает неровности литья или ковки и делает поверхность заготовки пригодной для плотного прилегания крепежа.

Глубину обработки выставляют по лимбу шпинделя или с помощью настраиваемого упора на колонне станка. Когда все площадки на детали имеют одинаковую высоту, сборка механизма проходит без перекосов и лишних напряжений. Для обработки закаленных сталей используют цековки с твердосплавными пластинами, которые сохраняют остроту при интенсивном трении. Если диаметр площадки велик, зону контакта обильно поливают маслом для снижения шума и нагрева.

Вылет шпинделя определяет расстояние от оси вращения инструмента до поверхности колонны, что ограничивает максимальный размер обрабатываемой детали. Если заготовка имеет большие габариты, она может упереться в станину, что сделает сверление в нужном месте невозможным.

При проектировании технологического процесса всегда сравнивают координаты отверстий с паспортными данными оборудования. Для работы с очень крупными плитами выбирают радиально-сверлильные станки, но для стандартных задач вертикальная компоновка остается более жесткой и точной. Большой вылет требует усиленной конструкции станины для предотвращения изгиба под нагрузкой.

Когда сверлят отверстия на краю массивной детали, вылет шпинделя позволяет удобно расположить заготовку на рабочем столе. Нужно помнить, что при увеличении этого параметра точность может незначительно падать из-за возникающего плеча силы, поэтому для прецизионных работ заготовку стараются размещать как можно ближе к колонне станка. Станки тяжелой серии имеют вылет до 400 мм и более, что покрывает потребности большинства машиностроительных предприятий.

Конус Морзе обеспечивает надежную фиксацию и автоматическое центрирование сверла в шпинделе станка за счет силы трения. Хвостовик инструмента вставляют в отверстие и слегка поджимают, после чего во время резания он заклинивается еще прочнее. Для извлечения оснастки используют специальный клин, который вставляют в прорезь шпиндельной бабки и слегка ударяют молотком.

Эта система позволяет быстро менять сверла на зенкеры или патроны без использования ключей и винтовых зажимов. Поверхность конуса должна быть идеально чистой, так как любая соринка вызовет биение и приведет к порче посадочного места.

Существует несколько номеров конусов, которые зависят от диаметра сверла и мощности станка. Если размер хвостовика не совпадает с гнездом шпинделя, применяют переходные втулки, которые вставляют одну в другую. Когда работают с большими диаметрами, лапка на конце конуса предотвращает проворачивание инструмента под нагрузкой. Уход за конусными поверхностями включает их протирку ветошью и легкое смазывание перед длительным хранением.

Многошпиндельные головки устанавливают на вертикальный станок для одновременного сверления группы отверстий за один ход бабки. Это приспособление имеет несколько шпинделей, которые приводятся в движение через систему шестерен от основного двигателя. Такое решение в несколько раз повышает производительность труда при серийном выпуске фланцев, крышек и корпусных деталей.

Расстояние между сверлами можно регулировать или оно остается фиксированным в зависимости от конструкции головки. Использование этого оборудования требует повышенной мощности станка и надежной фиксации заготовки в специальном кондукторе.

Применение головок гарантирует идеальное совпадение координат всех отверстий в партии изделий, что упрощает их последующую сборку. Когда одно сверло тупится, его можно быстро заменить без переналадки всей системы. Скорость подачи при многошпиндельной обработке выбирают с учетом суммарного усилия резания всех инструментов одновременно. Система охлаждения в этом случае должна быть более мощной для залива всех зон контакта эмульсией.

При вертикальном расположении сверла стружка должна подниматься вверх по спиральным канавкам вопреки силе тяжести. Это создает дополнительные трудности, так как мелкая крошка может скапливаться на дне и вызывать заклинивание инструмента.

Для эффективной очистки рабочей зоны применяют прерывистый цикл сверления с полным выводом сверла из отверстия через каждые 5-10 мм прохода. Когда сверло выходит наружу, центробежная сила сбрасывает металл с его поверхности, а свежая порция охлаждающей жидкости заливает канал. Такой метод предотвращает перегрев и позволяет получать качественные отверстия большой длины.

Если станок оснащен системой подачи СОЖ под давлением, жидкость выталкивает стружку по канавкам непрерывным потоком. В этом случае прерывать процесс не нужно, что значительно сокращает время обработки каждой детали. Использование сверл с полированными канавками также облегчает выход металла и снижает трение внутри отверстия. Накопившуюся на столе стружку периодически убирают щетками или смывают мощной струей эмульсии в поддон станка.

Развертывание - финишная операция, которая доводит отверстие до идеального размера с точностью до сотых долей миллиметра. Развертка имеет большое количество режущих лезвий, которые снимают ничтожно малый припуск металла - в 0.1-0.2 мм.

Этот процесс полностью убирает шероховатость и исправляет микроскопические ошибки формы, которые остались после сверла или зенкера. На вертикально-сверлильном станке развертывание проводят на самых низких оборотах шпинделя для предотвращения разбивания диаметра. Качественная развертка позволяет получать посадочные места под подшипники и прецизионные валы.

Во время работы инструмент обильно смазывают специальным маслом, которое обеспечивает зеркальный блеск поверхности. Развертку нельзя вращать в обратную сторону при выводе из отверстия, так как это мгновенно испортит заточку кромок. Когда используют плавающие патроны, инструмент сам центрируется по отверстию, что исключает влияние перекосов станка. Контроль диаметра проводят нутромером сразу после завершения операции до момента нагрева детали.

Для крепления сложных деталей используют систему прихватов, упоров и винтовых зажимов, которые устанавливают в Т-образные пазы стола. Если заготовка имеет неровное основание, ее выравнивают с помощью стальных подкладок и клиньев до достижения горизонтального положения. Надежная фиксация исключает смещение или поворот детали под действием мощного крутящего момента при сверлении больших диаметров.

Для ответственных работ применяют специальные кондукторы, которые не только удерживают металл, но и направляют сверло через закаленные втулки. Это позволяет сверлить отверстия без предварительной разметки с высокой точностью.

Когда заготовку крепят непосредственно к столу, проверяют отсутствие пустот под местом сверления для предотвращения прогиба металла. Прихваты располагают симметрично, чтобы не вызвать деформацию корпуса детали при затяжке болтов. После фиксации положение заготовки проверяют индикатором по контрольным точкам или базовым поверхностям. Для очень тяжелых объектов используют подставки-домкраты, которые снимают часть веса со стола станка.
