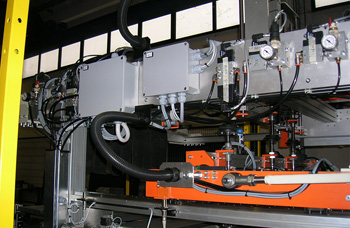

Пневматическое оборудование

При выборе компрессора суммируют общий расход воздуха всех инструментов, которые планируют подключать к магистрали одновременно. К этой цифре прибавляют запас 25–30%, чтобы исключить работу двигателя на износ при пиковых нагрузках.

Если оборудование потребляет 500 л/мин, оптимальный выбор составит установка мощностью 650–700 л/мин. Нужно также проверить рабочее давление, которое должно быть на 2 бара выше паспортных данных станков для компенсации потерь в длинных шлангах. Маленький объем ресивера заставит мотор срабатывать слишком часто, а такой режим приведет к быстрому выходу из строя пусковых механизмов.

Правильный расчет гарантирует, что в системе не возникнет резкого падения давления в момент активации прижимов или смены инструмента. Недостаток воздуха вызывает ошибки в работе контроллеров ЧПУ и может привести к порче дорогой заготовки из металла. Стоит заранее предусмотреть возможность расширения цеха и покупки новых станков в будущем. Если купить агрегат без запаса по мощности, при установке всего одной дополнительной пневматической дрели придется менять всю систему.

Лубрикатор подает мелкодисперсное масло в поток сжатого воздуха для смазки внутренних подвижных частей инструментов и клапанов. Этот процесс предотвращает сухое трение в пневмоцилиндрах и значительно продлевает срок эксплуатации резиновых уплотнений.

Когда масло попадает на стенки гильзы, оно создает тонкую пленку, и она защищает металл от появления очагов коррозии из-за влаги. Без постоянной подачи смазки трущиеся элементы быстро нагреваются, что приводит к деформации манжет и потере герметичности. Устройство позволяет настраивать интенсивность подачи капель в зависимости от скорости потока и требований конкретного станка.

Если поставить лубрикатор слишком далеко, смазка просто не дойдет до распределителя или пневмогайковерта. Важно использовать только специальные масла с низкой вязкостью, которые не забивают узкие каналы пневмоавтоматики. Обычные моторные составы для этих целей не подходят, так как они вызывают разбухание и разрушение полимерных прокладок.

В цилиндрах одностороннего действия сжатый воздух давит на поршень только с одной стороны. Возврат механизма в исходную позицию обеспечивает мощная встроенная пружина или внешняя нагрузка.

Такие устройства потребляют меньше воздуха, но они имеют ограниченную длину хода из-за габаритов пружинного блока. Чаще всего их применяют в зажимных устройствах или выталкивателях, где не требуется большое усилие при обратном перемещении. Конструкция отличается простотой и компактностью, что упрощает монтаж на станине станка.

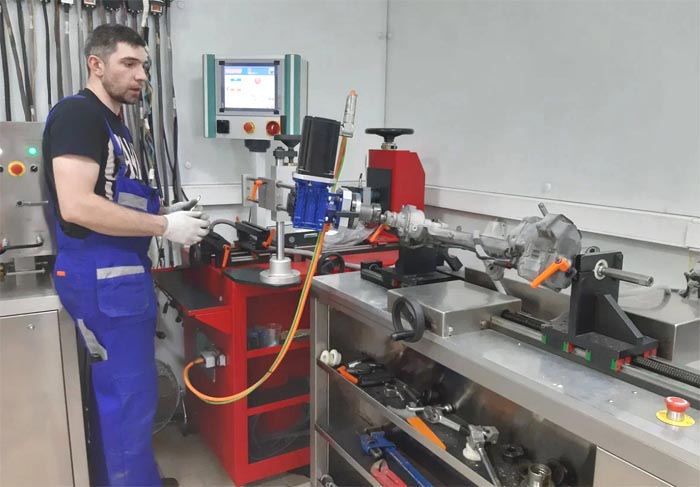

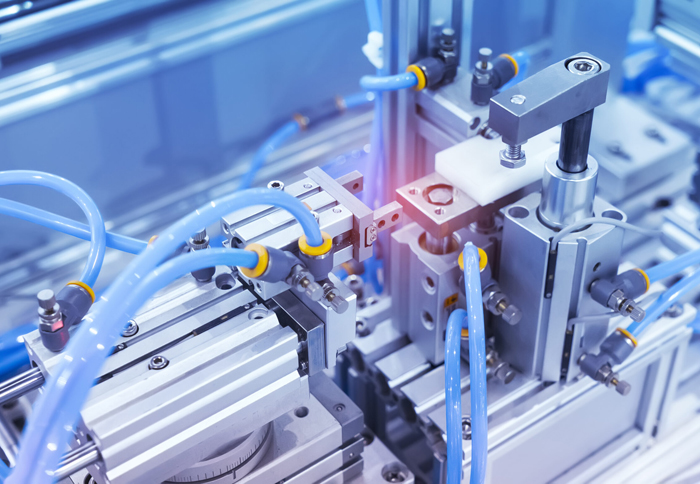

Модели двустороннего действия используют энергию воздуха для движения в обоих направлениях, поэтому они развивают одинаковую силу при прямом и обратном ходе. В корпусе предусмотрено два порта для подключения шлангов, и распределитель поочередно подает поток в разные камеры. Этот тип привода позволяет точно контролировать скорость перемещения на всей дистанции, которая может составлять несколько метров. Цилиндры такого вида незаменимы для подачи заготовок, перемещения тяжелых суппортов и работы промышленных манипуляторов.

Для устранения утечек сначала проверяют качество среза пневматической трубки, который должен быть строго перпендикулярен ее оси. Если край имеет зазубрины или скосы, цанговый зажим фитинга не сможет обеспечить полную герметичность соединения. Поврежденный участок шланга обрезают специальным резаком, чтобы получить ровную и гладкую поверхность.

Причиной шипения воздуха часто становится износ внутреннего уплотнительного кольца, которое теряет эластичность от контакта с маслом или от старости. В этом случае требуется полная замена соединительного элемента, так как большинство быстроразъемных фитингов имеют неразборную конструкцию.

Резьбовые соединения уплотняют при помощи фум-ленты или специальных анаэробных герметиков, которые устойчивы к вибрациям. Наносить ленту нужно по направлению резьбы, чтобы она не размоталась при вкручивании детали в корпус клапана. Если утечка происходит из-за трещины в самом корпусе, ремонт не проводят из соображений безопасности. Постоянный контроль герметичности позволяет снизить нагрузку на компрессор и экономит до 15% электроэнергии на предприятии.

Воздушный ресивер представляет собой прочный металлический сосуд для накопления запаса сжатого воздуха под давлением. Он выполняет функцию демпфера, который сглаживает пульсации потока от поршневого компрессора и стабилизирует работу всей системы.

Когда потребление воздуха резко возрастает, накопленный объем компенсирует дефицит и предотвращает падение давления на станках. Емкость позволяет двигателю компрессора работать в прерывистом режиме, что уменьшает нагрев обмоток и продлевает ресурс блока. Внутри ресивера происходит первичное охлаждение воздуха, из-за которого влага переходит в жидкую фазу и оседает на дне.

Корпус резервуара изготавливают из толстостенной стали и обязательно защищают антикоррозийным покрытием изнутри. На нижней части бака устанавливают сливной кран для регулярного удаления конденсата, который скапливается в процессе эксплуатации. Ресивер оснащают манометром и предохранительным клапаном, который сбрасывает избыток газа при неисправности автоматики. Объем емкости подбирают из расчета 30% от минутной производительности компрессора.

Конденсат образуется в результате охлаждения сжатого воздуха ниже точки росы, когда водяные пары превращаются в капли жидкости. При сжатии в компрессоре воздух сильно нагревается и удерживает в себе большое количество влаги из окружающей среды. Когда поток проходит через холодные металлические трубы, его температура падает и избыточная вода выпадает на стенках магистрали.

Если в цехе отсутствует эффективная система осушки, влага попадает в распределители и вымывает из них заводскую смазку. Это приводит к заклиниванию клапанов и ускоренному износу манжет в пневмоцилиндрах.

Для борьбы с этим явлением магистральные трубы прокладывают с небольшим уклоном в сторону тупиковых отводов с влагоотделителями. На выходе из компрессора устанавливают рефрижераторные или адсорбционные осушители, которые удаляют до 99% влаги из потока. Регулярная проверка автоматических дренажных клапанов помогает своевременно выводить скопившуюся воду из системы. Наличие жидкости в шлангах особенно опасно при покрасочных работах, так как капли воды вызывают дефекты лакокрасочного покрытия на металле.

Для настройки скорости перемещения поршня используют пневматические дроссели, которые ограничивают проходное сечение воздушного канала. Существуют два способа регулировки: на входе и на выходе, но для пневматики чаще выбирают дросселирование выхлопа.

Когда воздух медленно выходит из нерабочей полости цилиндра, создается эффект противодавления, и он обеспечивает плавное движение без рывков. Регулировочный винт позволяет тонко подстроить время срабатывания механизма под конкретную технологическую задачу. Если закрутить винт до упора, поток перекроется полностью и исполнительный орган остановится в текущем положении.

Корпуса дросселей изготавливают из латуни или высокопрочного полимера, который выдерживает рабочее давление до 10 бар. Многие модели оснащают встроенным обратным клапаном, который позволяет воздуху свободно течь в одном направлении и ограничивает его в другом. Устройства монтируют непосредственно в порты цилиндра, чтобы минимизировать влияние объема воздуха в шлангах на точность настройки.

Пневматические зажимы обеспечивают высокую скорость фиксации деталей на рабочем столе фрезерного или сверлильного станка. Операция зажима происходит мгновенно при подаче сигнала с пульта управления, что сокращает время на вспомогательные операции. Усилие прижима остается стабильным на протяжении всего цикла обработки, потому что давление в системе поддерживает регулятор.

В отличие от механических тисков пневматика исключает влияние человеческого фактора на надежность закрепления заготовки. Это особенно важно при серийном производстве металлоизделий, где требуется высокая повторяемость результатов и точность позиционирования.

Компактные размеры зажимных модулей позволяют размещать их в труднодоступных зонах и собирать сложные многопозиционные приспособления. Конструкция захватов предусматривает защиту от попадания стружки и охлаждающей жидкости во внутренние полости привода. Если на предприятии произойдет внезапное отключение электричества, пневмозажимы продолжат удерживать деталь за счет запаса воздуха в ресивере или встроенных клапанов.

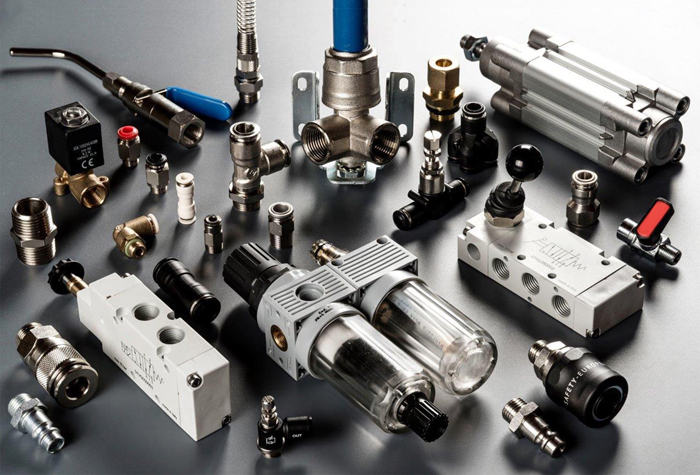

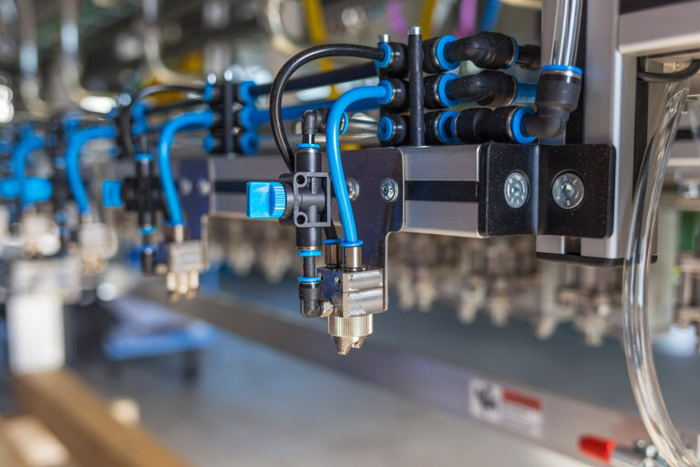

Для монтажа пневматических линий в производственных помещениях чаще выбирают трубки из полиуретана или полиамида. Полиуретановые шланги обладают высокой эластичностью и устойчивостью к многократным изгибам, поэтому они идеальны для подключения подвижных узлов станков. Материал не трескается при низких температурах и хорошо сопротивляется воздействию масел, которые входят в состав смазочных смесей.

Трубки из полиамида (нейлона) имеют большую жесткость и выдерживают более высокое рабочее давление в стационарных магистралях. Они отличаются низкой газопроницаемостью и сохраняют форму при нагреве до +80℃, что важно для горячих зон металлообработки.

При выборе диаметра учитывают пропускную способность, которая должна соответствовать расходу воздуха конкретного инструмента. Слишком тонкий шланг вызовет падение давления, а избыточно толстый увеличит время срабатывания пневматических клапанов. Наружную поверхность шлангов часто окрашивают в разные цвета для легкой идентификации различных контуров управления.

Регулярное обслуживание пневматической дрели начинается с ежедневной проверки чистоты поступающего воздуха и уровня смазки в системе. В начале смены в патрубок инструмента рекомендуют вводить 2–3 капли специального масла, если на линии отсутствует стационарный лубрикатор. Это необходимо для защиты роторных лопаток пневмодвигателя, которые вращаются на огромных скоростях и подвергаются интенсивному износу.

Раз в неделю следует очищать входной сетчатый фильтр от мелких частиц ржавчины и пыли, которые могут заблокировать работу пускового клапана. После окончания работ инструмент протирают сухой ветошью для удаления металлической крошки и остатков эмульсии.

Периодически проверяют состояние патрона и надежность крепления шпинделя, чтобы исключить радиальное биение сверла. Если во время работы слышен посторонний шум или чувствуется сильная вибрация, дрель нужно немедленно отправить на дефектовку подшипников. Хранить оборудование следует в сухом месте, так как влага внутри корпуса вызывает коррозию стальных деталей ротора.

Клапан мягкого пуска предназначен для постепенного заполнения пневматической системы воздухом при ее первом включении или после аварийной остановки. Устройство предотвращает резкие удары поршней о крышки цилиндров, которые возникают из-за мгновенного скачка давления в пустых магистралях.

В начале процесса воздух проходит через узкий дроссель, и это заставляет исполнительные механизмы медленно приходить в исходное положение. Когда давление в системе достигает примерно 50% от номинального значения, основной клапан открывается полностью для нормальной работы. Технология исключает повреждение захватов и защищает персонал от непредсказуемых движений частей станка.

Прибор монтируют сразу после блока подготовки воздуха, чтобы он контролировал подачу энергии во все ответвления линии. Конструкция часто включает в себя электромагнитную катушку для дистанционного управления запуском с пульта оператора. Регулировочный винт на корпусе позволяет настроить время нарастания давления в зависимости от объема всей системы. Использование клапана плавного пуска обязательно для сложного многоосевого оборудования.

Для защиты штоков пневмоцилиндров от мелкой металлической стружки и абразивной пыли применяют специальные гофрированные кожухи (сильфоны). Эти чехлы закрывают полированную поверхность металла на всем протяжении хода и предотвращают появление царапин на зеркале штока. Если абразив попадет под уплотнительную манжету, он быстро превратит ее в решето, что приведет к неустранимой утечке воздуха.

Кожухи изготавливают из износостойкой ткани с полимерным покрытием, которое выдерживает попадание горячих искр и брызг масла. В условиях особо грязного производства на крышки цилиндров устанавливают дополнительные скребки-грязесъемники, которые механически очищают шток при каждом движении.

Материал уплотнений выбирают повышенной твердости, чтобы мелкие частицы не могли внедриться в структуру полимера. При монтаже цилиндры стараются располагать так, чтобы рабочая зона была защищена от прямого вылета отходов обработки. Регулярная очистка наружных частей привода сжатым воздухом помогает убрать скопления пыли до момента ее попадания внутрь механизма.

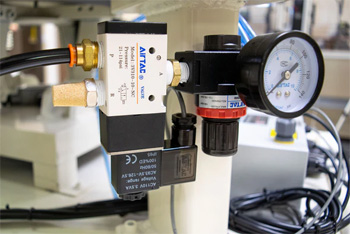

Резкие колебания давления в пневматической сети могут привести к изменению усилия зажима детали, что вызовет ее смещение во время фрезерования. Если давление упадет ниже критической отметки, датчики безопасности остановят выполнение программы и это приведет к порче поверхности заготовки.

В станках с пневматическим приводом подачи инструмента нестабильность потока вызывает изменение скорости резания, из-за чего на металле появляются следы дроблений. Особенно чувствительны к перепадам измерительные системы и пневматические калибры, которые выдают неверные показания при нарушении параметров среды. Для исключения проблем на входе в каждый ответственный станок устанавливают прецизионные регуляторы давления.

Стабилизация рабочего давления позволяет настроить технологический процесс с минимальными допусками и гарантирует высокое качество финишной отделки. Наличие индивидуальных ресиверов малого объема перед клапанами помогает сгладить локальные пульсации в момент срабатывания соседнего оборудования. Постоянный мониторинг состояния сети через цифровые манометры позволяет вовремя обнаружить утечки или засор фильтров.
