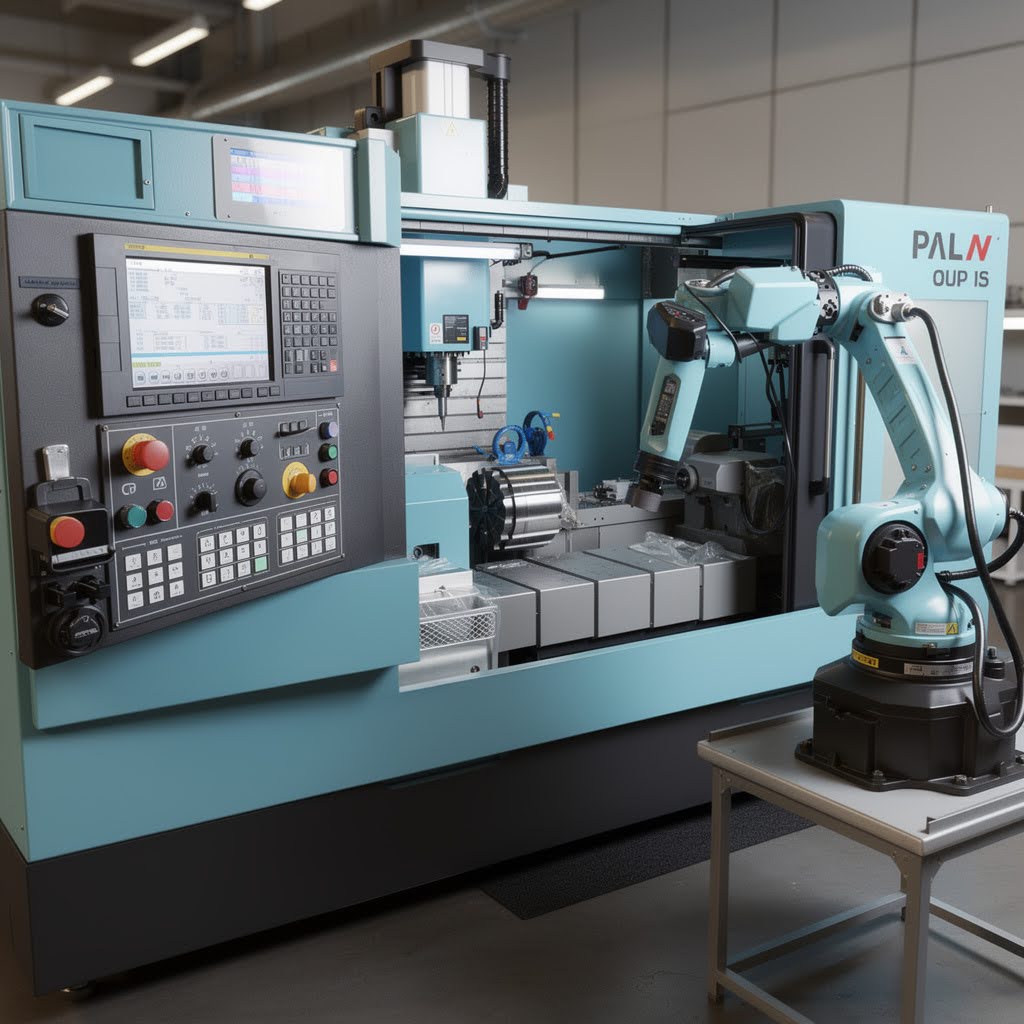

Электрошпиндели внутришлифовальных машин — герметичные узлы с встроенным асинхронным или синхронным мотором. Инструмент крепят непосредственно на валу ротора, потому что такая схема исключает потери мощности в промежуточных передачах. Частота вращения достигает 60000–120000 об/мин, так как малый диаметр абразивного круга требует огромной угловой скорости для эффективного резания.

Внутри корпуса располагают рубашку жидкостного охлаждения, которая отводит тепло от обмоток статора и подшипниковых опор. Если температуру не стабилизировать, вал удлинится на несколько десятков микрон и точность обработки отверстия ухудшится. Смазку в зону трения подносят масляным туманом под давлением.

Высокочастотные шпиндели оснащают керамическими подшипниками, которые имеют малый коэффициент расширения и высокую жесткость. Ротор проходит процедуру динамической балансировки на лазерном стенде, чтобы полностью убрать радиальное биение. На переднем торце вала предусматривают конусное отверстие или резьбовой хвостовик для установки сменных оправок с абразивом.

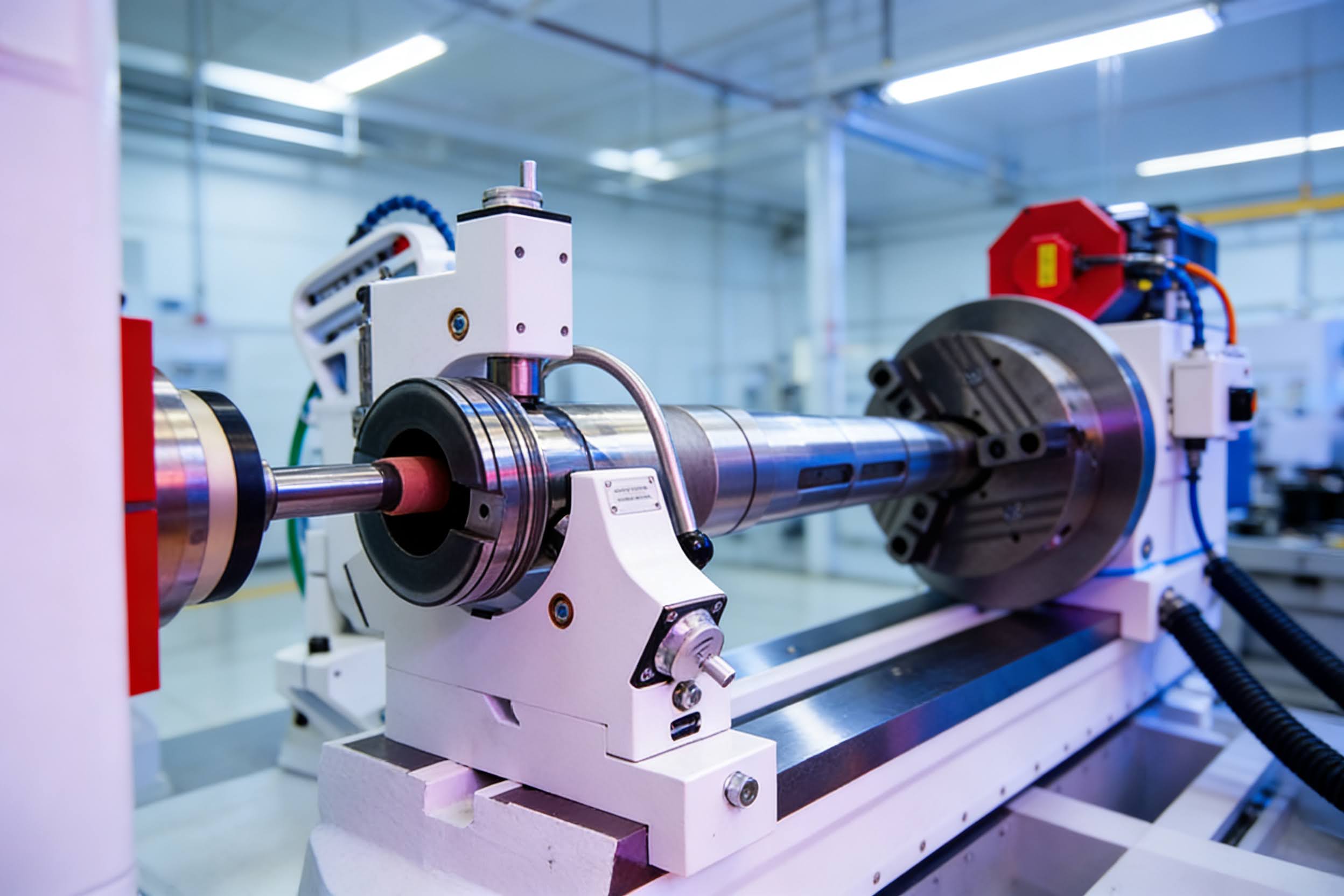

Шлифовальные оправки, или форшпиндели, выполняют роль удлинителя, который позволяет инструменту проникать в глубокие отверстия заготовок. Эту деталь изготавливают из тяжелых вольфрамовых сплавов или закаленных сталей с высоким модулем упругости для сопротивления прогибу.

Диаметр оправки выбирают максимально возможным для конкретного отверстия, чтобы обеспечить высокую жесткость системы при радиальном давлении абразива. Если вылет инструмента будет слишком большим относительно его толщины, возникнут вибрации и поверхность покроется граненостью или волнами. На конце оправки предусматривают посадочное место под абразивный круг, который фиксируют винтом через прижимную шайбу.

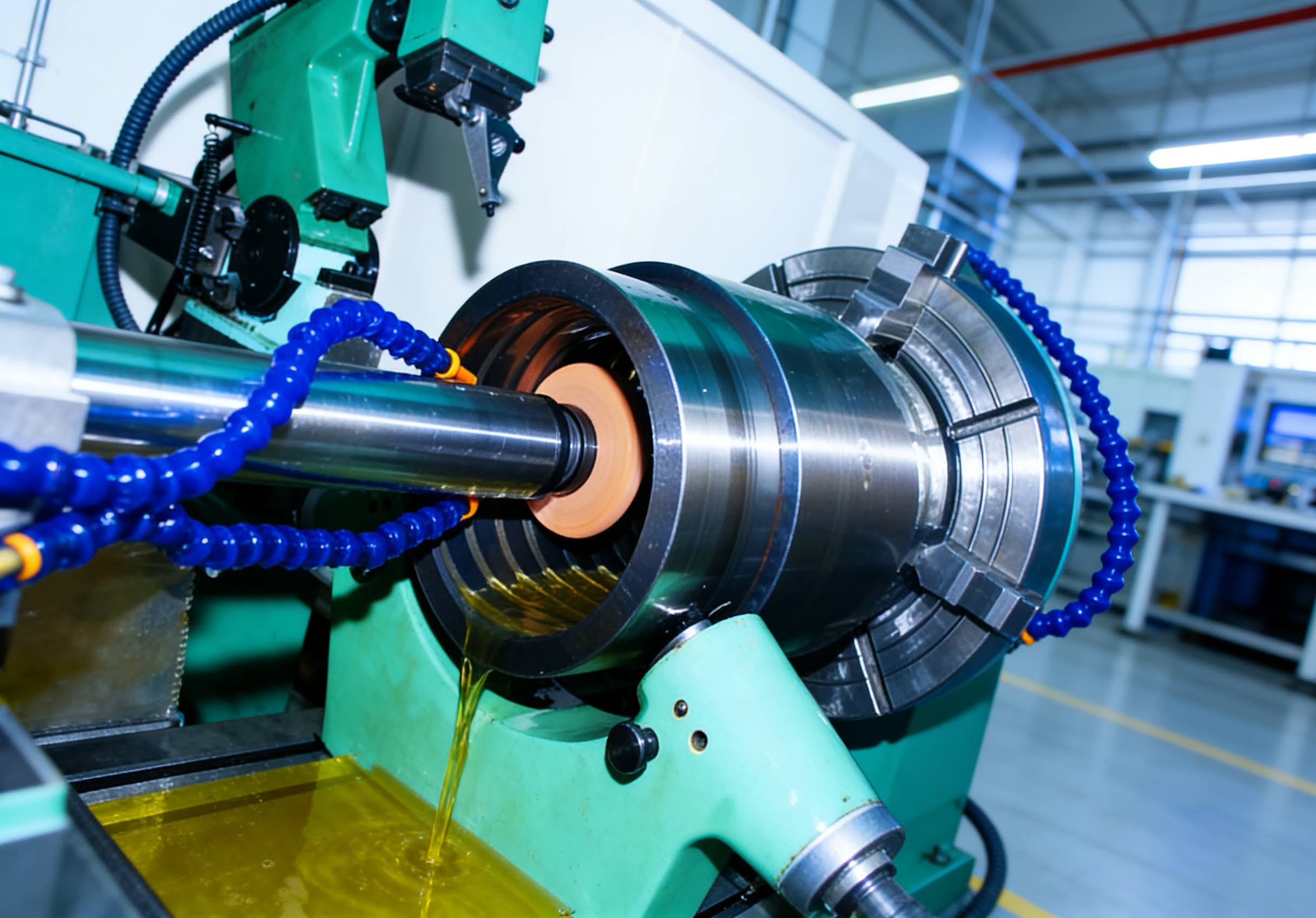

Применение сменных элементов позволяет быстро перенастраивать станок под разные типоразмеры деталей без замены дорогого шпиндельного узла. Внутри некоторых моделей оправок выполняют сквозные каналы для подачи смазочно-охлаждающей жидкости непосредственно в зону контакта. Поверхность детали шлифуют с минимальным биением, потому что посадочный конус оправки притирают к шпинделю с высокой точностью.

Торцешлифовальное приспособление монтируют на отдельной каретке или бабке, чтобы обрабатывать внешнюю плоскость детали за один установ с отверстием. Этот узел оснащают собственным шпинделем с чашечным абразивным кругом, который вращается перпендикулярно оси основного отверстия.

Когда внутренняя поверхность готова, автоматика подводит торцевой круг к заготовке и выполняет финишную операцию по торцу. Это гарантирует идеальную перпендикулярность плоскости к оси симметрии, которой невозможно добиться при переустановке изделия. Привод торцевого шпинделя обычно имеет меньшую мощность, так как объем снимаемого металла на этой стадии минимален.

Механизм отвода торцевой бабки снабжают гидравлическим или пневматическим цилиндром для быстрого перемещения инструмента из рабочей зоны. Система ЧПУ контролирует положение круга и автоматически компенсирует его износ после каждого цикла правки алмазным роликом. Для предотвращения столкновений инструментов предусматривают блокировки, которые разрешают движение торцевой головки только при полностью выведенном основном шпинделе.

Системы активного контроля включают навесную измерительную скобу с двумя или тремя контактными щупами для замера отверстия. Щупы вводят внутрь детали непосредственно во время процесса шлифования, и они постоянно касаются стенок заготовки. Датчики преобразуют механическое перемещение наконечников в электрический сигнал, который поступает в модуль управления станком.

Когда диаметр достигает заданного значения, автоматика переключает режим с чернового на чистовой или прекращает подачу инструмента. Это позволяет исключить влияние износа круга на точность партии деталей и полностью автоматизировать процесс приемки.

Измерительные наконечники изготавливают из синтетического алмаза или твердого сплава для предотвращения истирания при контакте с вращающимся металлом. Устройство снабжают механизмом быстрого отвода, чтобы щупы не мешали входу и выходу шлифовального круга из отверстия. Контроллер учитывает тепловое расширение заготовки и вносит температурную правку в показания прибора в реальном времени. Если система фиксирует выход размера за пределы допуска, станок мгновенно останавливается и выдает сообщение об ошибке.

Поворотная бабка изделия позволяет шлифовать конические отверстия с высокой точностью угла уклона без использования специальных фасонных кругов. Узел устанавливают на прецизионные круговые направляющие, которые снабжают градусной шкалой и нониусом для точной настройки.

Когда бабку поворачивают на заданный угол, ось вращения детали смещается относительно траектории движения шлифовального шпинделя. При продольном перемещении абразив формирует конусную поверхность, параметры которой зависят только от положения поворотного основания. Эта функция незаменима при изготовлении инструментальных конусов, седел клапанов и переходных втулок со сложной внутренней геометрией.

Для фиксации бабки в выбранном положении применяют мощные болтовые зажимы или гидравлические стопорные диски, которые исключают смещение под нагрузкой. В современных станках с ЧПУ поворот осуществляют с помощью автоматической оси B, которую вращает сервомотор через безлюфтовый редуктор. Это позволяет обрабатывать детали с несколькими разными конусами за один автоматический цикл без вмешательства персонала.

Мембранные патроны используют для фиксации тонкостенных деталей, потому что они обеспечивают равномерное распределение усилия зажима по всей окружности. Основным элементом служит упругая стальная тарелка (мембрана), к которой крепят сменные закаленные кулачки.

При подаче давления через шток кулачки расходятся или сходятся на небольшую величину, которая достаточна для удержания заготовки. Отсутствие трущихся пар в механизме зажима гарантирует высокую повторяемость центрирования в пределах 1–2 мкм при многократной смене изделий. Такая конструкция исключает деформацию хрупких колец и втулок, которая часто возникает в обычных трехкулачковых патронах.

Сменные кулачки притирают непосредственно на станке в рабочем положении для достижения минимального радиального биения. Мембрана изготавливается из высококачественной пружинной стали, и она сохраняет свои упругие свойства в течение миллионов циклов срабатывания. Система зажима не требует регулярной смазки и не боится попадания мелкой стружки или агрессивной эмульсии внутрь корпуса. Ограниченный ход кулачков требует предварительной сортировки заготовок по диаметру, чтобы отклонения размеров не выходили за рамки упругой деформации мембраны.

Магнитный сепаратор — вращающийся барабан со встроенными постоянными магнитами, который погружают в поток отработанной эмульсии. Когда загрязненная жидкость проходит через зазор, ферромагнитные частицы стали притягиваются к поверхности цилиндра и удерживаются на ней.

Вращение барабана выносит шлам из зоны потока, после чего специальный полимерный скребок счищает грязь в накопительный контейнер. Это первый этап очистки, который удаляет до 90% твердых продуктов обработки без применения сменных фильтров. Удаление металлической пыли защищает насосы от преждевременного износа и предотвращает засорение форсунок подачи жидкости в отверстие.

Для захвата мельчайших фракций металла используют неодимовые магниты с большой силой притяжения, которые способны улавливать частицы размером менее 10 мкм. Корпус сепаратора изготавливают из нержавеющей стали для предотвращения коррозии и сохранения гигиенических свойств смазочной среды. Очищенная эмульсия поступает в следующий бак, где происходит осаждение остатков абразивного материала и фильтрация через бумажную ленту. Сепаратор работает в непрерывном режиме.

Линейные двигатели устанавливают на оси продольного перемещения шпинделя для обеспечения высокой скорости осцилляции при шлифовании глубоких отверстий. В такой конструкции отсутствуют вращающиеся части, шарико-винтовые пары и ремни, потому что движущая сила возникает непосредственно между статором и слайдером.

Это позволяет совершать сотни коротких ходов в минуту с идеальной плавностью и отсутствием мертвого хода при реверсе. Высокая динамика перемещений способствует равномерному износу абразивного круга и эффективному удалению шлама из зоны резания. Система ЧПУ управляет мотором с дискретностью 0,1 мкм, что гарантирует прецизионное позиционирование инструмента по глубине отверстия.

Отсутствие механического трения в приводе исключает нагрев ходовых винтов и повышает общую температурную стабильность оборудования. Линейные моторы имеют практически неограниченный ресурс, так как в них нет изнашивающихся элементов, кроме направляющих качения. Защиту магнитных дорожек от металлической пыли обеспечивают телескопические кожухи и системы обдува сжатым воздухом.

Гибридные подшипники состоят из стальных колец и тел качения, которые изготавливают из нитрида кремния (керамики). Керамические шарики имеют массу на 40% меньше стальных, и это значительно снижает центробежные силы при вращении шпинделя на скоростях до 120000 об/мин. Материал обладает высоким модулем упругости, поэтому подшипник меньше деформируется под нагрузкой и обеспечивает исключительную жесткость опор.

Низкий коэффициент термического расширения керамики предотвращает заклинивание узла при нагреве, который неизбежен при длительной интенсивной работе. Это позволяет устанавливать минимальные преднатяги в подшипниковых парах для достижения максимальной точности вращения вала.

Диэлектрические свойства нитрида кремния исключают возникновение электроэрозионного износа дорожек качения при работе встроенных электромоторов. Гибридные опоры могут работать с минимальным количеством смазки, так как керамика имеет низкую склонность к схватыванию с металлом обойм. Срок службы таких узлов намного превышает ресурс полностью стальных аналогов в условиях высоких оборотов и вибраций.

Устройство правки размещают на станине таким образом, чтобы оно находилось вне зоны вращения заготовки при выполнении основной операции. Когда круг затупляется, шпиндельная бабка отходит в сторону правки, и абразивный инструмент вступает в контакт с алмазным роликом или иглой. Алмазный ролик вращается принудительно от отдельного электромотора, что обеспечивает высокую точность формирования профиля круга.

Процесс происходит под обильным поливом СОЖ для предотвращения термического повреждения кристалла и эффективного удаления отработанной связки. Система ЧПУ автоматически рассчитывает величину съема абразива и корректирует программный нуль инструмента для сохранения размера отверстия.

Существуют механизмы правки, которые позволяют восстанавливать геометрию круга непосредственно внутри детали во время выстоя шпинделя. Это сокращает вспомогательное время, потому что бабке не нужно совершать длинные перемещения к отдельному посту. После каждого цикла восстановления поверхности абразив приобретает острые грани зерен, и это исключает появление прижогов на металле. Точность положения правильного устройства контролируют с помощью прецизионных датчиков, которые фиксируют износ самого алмаза.

Корпуса и валы шпинделей производят из высоколегированных хромоникелевых сталей, которые проходят многократную термическую обработку для стабилизации структуры. Для изготовления особо точных валов выбирают стали типа 12Х2Н4А, которые обладают высокой прочностью сердцевины и твердостью поверхности после цементации. Материал должен иметь минимальное количество неметаллических включений, чтобы исключить дисбаланс при вращении на экстремальных оборотах.

После закалки детали подвергают глубокому охлаждению (криогенной обработке), и это превращает остаточный аустенит в мартенсит для предотвращения деформаций в будущем. Использование качественных сплавов гарантирует сохранение геометрической точности посадочных мест в течение всего срока службы.

В конструкциях шпиндельных головок для сверхглубокого шлифования применяют вставки из тяжелых сплавов на основе вольфрама для гашения резонансных колебаний. Эти материалы имеют плотность в 2 раза выше, чем у стали, что смещает критические частоты вращения за пределы рабочего диапазона. Поверхности валов, которые контактируют с уплотнениями, часто покрывают слоем керамики или твердого хрома.

Прямой привод бабки изделия реализуют с помощью моментного двигателя, который монтируют непосредственно на шпиндель заготовки. В такой схеме отсутствуют ременные передачи, шкивы и коробки скоростей, что полностью исключает вибрации от промежуточных элементов.

Ротор мотора — часть вала бабки, а статор встроен в корпус, поэтому вся энергия вращения передается детали без потерь. Это позволяет плавно изменять обороты в диапазоне от 0,1 до 2000 об/мин для выполнения различных операций: от точного позиционирования до скоростного шлифования. Высокий крутящий момент на низких частотах обеспечивает стабильное вращение даже массивных и неуравновешенных заготовок.

Отсутствие механического люфта в приводе позволяет использовать бабку как полноценную ось C для шлифования внутренних шлицев, пазов и фасонных отверстий. Систему оснащают высокоточным энкодером с разрешением в несколько миллионов импульсов на оборот для контроля угла поворота. Охлаждение моментного двигателя производят через общую замкнутую систему станка, что предотвращает передачу тепла на шпиндельные подшипники.

Встроенный сепаратор или экстрактор тумана предназначен для принудительного удаления паров смазочно-охлаждающей жидкости из рабочей зоны станка. При скоростном внутреннем шлифовании эмульсия превращается в мелкодисперсную взвесь, которая заполняет весь внутренний объем защитного кабинета.

Если не удалять этот туман, он будет конденсироваться на оптических линейках, датчиках и электронных компонентах, вызывая их повреждение и сбои в работе. Сепаратор засасывает загрязненный воздух через систему патрубков и пропускает его через центробежный фильтр или электростатический осадитель. Очищенный воздух возвращается в помещение, а отделенная жидкость стекает обратно в общий бак системы охлаждения.

Наличие эффективной вытяжки предотвращает коррозию неокрашенных поверхностей станка и защищает изоляцию силовых кабелей от разрушения под действием масел. Работа сепаратора позволяет поддерживать прозрачность защитного остекления, и это дает возможность визуально контролировать процесс обработки без остановки шпинделя. В установках применяют многоразовые фильтрующие элементы из нержавеющей сетки, которые легко поддаются очистке во время планового техобслуживания.
