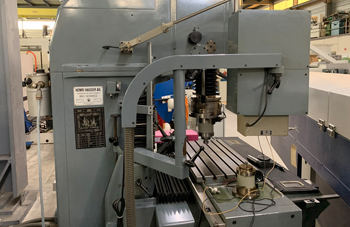

Координатно-шлифовальные станки

Планетарный узел обеспечивает одновременное вращение шлифовального круга вокруг собственной оси и вокруг центра отверстия заготовки. Внутри шпиндельной головки располагают систему эксцентриковых втулок, которые позволяют изменять радиус вращения инструмента прямо во время рабочего цикла. Это позволяет обрабатывать отверстия разного диаметра одним стандартным кругом, потому что размер поверхности зависит от настройки вылета оправки.

Двигатель передает крутящий момент через прецизионный планетарный редуктор, который исключает возникновение люфтов и гарантирует плавность траектории. Синхронизация двух вращений обеспечивает получение идеальной цилиндрической формы без отклонений по круглости.

Система управления регулирует скорость планетарного вращения в зависимости от твердости материала и требуемого класса шероховатости. Инструмент совершает круговое движение по стенкам отверстия, и при этом абразивный слой равномерно снимает микроскопическую стружку со всей окружности. Механизм радиальной подачи позволяет увеличивать диаметр обработки ступенями по 1-2 мкм, что обеспечивает попадание в допуски высочайшего класса точности.

Оптические линейки монтируют непосредственно на подвижные части стола и станины для считывания фактического положения рабочих органов. Стеклянную шкалу со сверхточным делением закрывают герметичным алюминиевым профилем, который защищает хрупкий элемент от пыли и капель жидкости.

Считывающая головка перемещается вдоль линейки и фиксирует количество световых импульсов, которые проходят через дифракционную решетку. Электроника преобразует эти сигналы в цифровой код и передает данные на пульт управления с дискретностью до 0,1 мкм. Такой замер исключает влияние износа шарико-винтовых пар на точность позиционирования, потому что система видит реальное смещение заготовки.

Для исключения погрешностей от температурного расширения материала применяют шкалы из стекла с нулевым коэффициентом теплового удлинения. Датчики постоянно контролируют чистоту поверхности линеек и блокируют работу при обнаружении малейших загрязнений внутри защитного кожуха. Инфракрасный лазерный диод внутри считывателя обеспечивает высокую стабильность сигнала при быстрых перемещениях суппорта по осям X и Y. Результаты измерений используют для автоматической коррекции траектории движения шлифовального круга.

Вертикальное возвратно-поступательное движение шлифовального круга вдоль оси Z называют осцилляцией, и оно необходимо для равномерной обработки всей высоты отверстия. Шпиндельная бабка перемещается по направляющим с высокой частотой, которая может достигать 300-500 ходов в минуту. Такой режим работы обеспечивает эффективное удаление шлама и предотвращает появление кольцевых рисок на зеркальной поверхности металла.

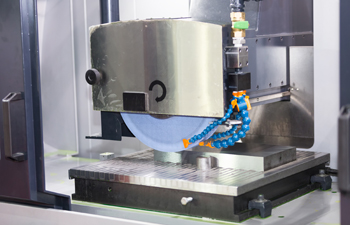

Жидкость в зоне резания лучше проникает в зазор между абразивом и стенкой детали, когда инструмент постоянно меняет положение. Это снижает риск локального перегрева заготовки и исключает возникновение прижогов, которые портят структуру закаленной стали.

Длину хода осцилляции настраивают программно с учетом толщины обрабатываемого слоя и глубины глухого или сквозного отверстия. Плавный реверс в крайних точках обеспечивают за счет использования сервоприводов с малым временем отклика или гидравлических цилиндров с электронным управлением. Точное согласование вертикального движения с планетарным вращением круга гарантирует получение идеальной цилиндричности по всей длине изделия.

Для закрепления заготовок используют прецизионные станочные тиски, синусные столы или специализированные приспособления с базовыми упорами. Поверхность стола снабжают Т-образными пазами, которые позволяют устанавливать зажимные элементы в любой точке рабочей зоны. Перед фиксацией плоскость стола тщательно очищают и проверяют индикатором, потому что малейшая соринка под деталью вызовет перекос в несколько микрон.

Инженеры выбирают метод крепления исходя из конфигурации изделия, чтобы исключить упругую деформацию стенок под действием прижимной силы. При обработке тонких пластин применяют вакуумные плиты, которые удерживают металл за счет разности давления воздуха без механического сдавливания.

Специальные центрирующие оправки и микроскопы позволяют выравнивать заготовку относительно осей станка с точностью до тысячных долей миллиметра. После предварительного зажима положение детали проверяют с помощью щупов системы ЧПУ, и программное обеспечение вносит коррекцию в нулевую точку координат. Прихваты из закаленной стали обеспечивают жесткое удержание тяжелых блоков пресс-форм при интенсивных режимах шлифования.

Для обеспечения безупречного перемещения по осям применяют направляющие из закаленной высоколегированной стали или синтетического гранита. Стальные рельсы проходят многоступенчатую термическую обработку и финишную доводку на станках высшего класса точности. Поверхность дорожек защищают методом азотирования или нанесением слоя керамики для достижения экстремальной твердости и износостойкости.

Направляющие качения оснащают роликовыми танкетами, которые имеют предварительный натяг для полного исключения люфтов при смене направления движения. Высокая жесткость этих узлов позволяет сохранять заданную траекторию шлифовального круга при боковых нагрузках, которые возникают при врезании в металл.

Использование композитных материалов для изготовления станины и направляющих помогает эффективно гасить механические колебания и микровибрации от шпинделя. Синтетический гранит имеет очень низкую теплопроводность, и данный факт защищает геометрию станка от перепадов температуры в производственном помещении. На рабочие плоскости направляющих наносят специальное покрытие с низким коэффициентом трения для предотвращения эффекта залипания при микроподачах.

Узел радиальной подачи управляет вылетом шлифовального круга относительно оси планетарного вращения для увеличения диаметра отверстия. Внутри шпиндельной головки располагают прецизионную клиновую или рычажную систему, которую перемещает отдельный микромотор через волновой редуктор. Такая логика позволяет изменять положение инструмента с дискретностью 0,0001 мм без остановки вращения основного шпинделя и без прерывания процесса резания.

Система ЧПУ выдает команды на подачу в конце каждого вертикального хода или плавно распределяет съем металла по всей траектории. Это обеспечивает идеальную повторяемость размеров в партии деталей и исключает ошибки, связанные с ручной настройкой.

Датчики обратной связи постоянно контролируют фактическое положение каретки радиального смещения и передают данные в модуль компенсации износа абразива. Когда абразивный круг уменьшается в диаметре, автоматика мгновенно корректирует вылет оправки для сохранения точности финишного размера. Механизм защищают от центробежных сил с помощью системы противовесов, которые уравновешивают шпиндель при изменении эксцентриситета.

Для защиты электрошпинделя от перегрева применяют замкнутый контур принудительного охлаждения с циркулирующим антифризом или диэлектрическим маслом. Жидкость проходит через рубашку охлаждения, которую встраивают непосредственно в корпус шпиндельной бабки вокруг статора и подшипниковых опор.

Мощный чиллер поддерживает температуру среды в пределах 20-22℃ с точностью до десятых долей градуса для исключения теплового дрейфа вала. Если не отводить избыточное тепло, линейное расширение металла приведет к смещению шлифовального круга по оси Z на 10-15 мкм. Это сделает невозможным получение точных размеров в глухих отверстиях и на уступах сложнопрофильных заготовок.

Специальные температурные датчики контролируют разницу температур на входе и выходе из контура для автоматической регулировки мощности холодильной установки. Перед началом работы станок проходит цикл прогрева, во время которого система стабилизирует геометрию всех узлов до достижения рабочего состояния. Охлаждающая жидкость также защищает изоляцию обмоток двигателя от термического старения при длительной эксплуатации на максимальных оборотах.

Тяжелое основание из мелкозернистого чугуна или полимербетона служит фундаментом, который гасит внешние вибрации и обеспечивает жесткость всей конструкции. Масса станины часто превышает 3-5 т, что придает оборудованию инертность, необходимую для прецизионного позиционирования тяжелых заготовок. Внутренние полости литья заполняют специальными виброгасящими материалами или делают развитую систему ребер жесткости для исключения деформаций.

Станина должна выдерживать вес подвижных колонн и суппортов без микроскопических прогибов, которые могли бы нарушить параллельность осей. Геометрическая стабильность базы напрямую определяет точность взаимного расположения отверстий на плитах пресс-форм.

Для борьбы с температурными деформациями в конструкции станины предусматривают каналы для циркуляции масла, которое имеет общую температуру с охлаждающей жидкостью шпинделя. Подобная система создает единый тепловой фон внутри оборудования и исключает коробление металла при изменении климата в цехе. Опорные лапы станины устанавливают на прецизионные виброопоры, которые изолируют станок от колебаний грунта при работе соседних производств.

Для обработки отверстий сверхмалого диаметра применяют пневматические турбинные головки, которые развивают скорость вращения до 100-150 тыс. об/мин. Внутри компактного корпуса располагают воздушную турбину и прецизионные керамические подшипники, которые выдерживают огромные центробежные нагрузки. Сжатый воздух подают через специальный разъем в шпиндельной бабке, и он одновременно вращает ротор и охлаждает внутренние детали механизма.

Подобная конструкция отличается отсутствием нагрева от электрических обмоток, что положительно сказывается на стабильности размеров мелких заготовок. Отработанный воздух выходит через форсунки и создает избыточное давление, которое защищает узел от абразивной пыли.

Турбинные головки фиксируют в шпинделе с помощью быстросменных оправок, которые обеспечивают идеальное центрирование и передачу вращения без биений. На валу турбины, на стальных хвостовиках диаметром 3-6 мм, закрепляют миниатюрные абразивные круги или алмазные головки. Система управления контролирует давление воздуха и автоматически поддерживает заданные обороты в зависимости от нагрузки в зоне резания.

Алгоритм компенсации в системе ЧПУ автоматически корректирует траекторию движения шпинделя с учетом уменьшения радиуса шлифовального инструмента. После каждого цикла правки или через определенное время резания программа вносит поправку в регистр корректора, который отвечает за радиальное смещение. Это позволяет станку поддерживать заданный диаметр отверстия без участия персонала и без необходимости промежуточных замеров заготовки.

Контроллер рассчитывает объем снятого абразива по данным с правильного устройства и мгновенно пересчитывает координаты планетарного вращения. Точность такого пересчета достигает десятых долей микрона, что гарантирует стабильность размеров в рамках всей партии изделий.

Для более точной работы применяют датчики акустической эмиссии, которые фиксируют момент касания круга с алмазом во время автоматической правки. Полученную информацию используют для калибровки инструмента и обновления базы данных геометрических параметров оснастки в памяти контроллера. Программное обеспечение также учитывает износ торцевой части круга для компенсации глубины шлифования по оси Z при обработке уступов.

Для плавного перемещения тяжелых суппортов применяют высокомоментные серводвигатели в паре с прецизионными шарико-винтовыми передачами нулевого класса точности. Двигатель напрямую соединяют с винтом через жесткую муфту, что исключает возникновение люфтов и потерю точности при реверсе направления. ШВП имеет специальный профиль резьбы и предварительный натяг гаек, что обеспечивает высокую осевую жесткость и повторяемость позиционирования.

Использование сервомоторов позволяет совершать перемещения на 0,1-0,5 мкм, которые необходимы для точного попадания в координаты при шлифовании мелких пазов. Контроль осуществляют с помощью энкодеров высокого разрешения, которые фиксируют миллионы импульсов на один оборот.

В станках экстра-класса используют пьезоэлектрические приводы для выполнения микроподач на финишных этапах доводки поверхности. Пьезокерамические элементы меняют свои размеры под действием электрического поля, что позволяет перемещать узлы на нанометровом уровне. Подобная технология обеспечивает исключительную плавность движения и позволяет полностью исключить влияние трения в направляющих на результат обработки. Для минимизации нагрева винтовых пар применяют систему обдува воздухом или принудительную циркуляцию масла через полый вал винта.
