Алмазно-расточные станки

Алмазные резцы обладают невероятной твердостью и высокой теплопроводностью, поэтому сохраняют остроту режущих кромок при длительной работе на экстремальных скоростях. Оборудование позволяет обрабатывать заготовки из алюминия, бронзы, титана и закаленных сплавов с минимальным выделением тепла в зоне контакта.

Благодаря низкому коэффициенту трения алмаза поверхность отверстия приобретает зеркальный блеск, и она больше не требует последующей полировки или трудоемкого хонингования. Если сравнивать с традиционной твердосплавной оснасткой, износ алмазной пластины протекает в 50–100 раз медленнее. Это гарантирует стабильность диаметра всей партии деталей без необходимости постоянной подналадки суппортов оборудования.

Материал резца химически инертен к большинству цветных металлов, поэтому на кромке не нарастает стружка и не возникают задиры в процессе резания. Жесткая конструкция шпинделя исключает вибрации, которые могут привести к раскалыванию хрупкого кристалла при интенсивном врезании в металл. Станок обеспечивает точность размеров в пределах 1–3 мкм, так как износ инструмента практически отсутствует.

Шпиндельный узел алмазно-расточного станка - сердце всей системы, которое определяет итоговое качество обрабатываемой поверхности. Главное требование заключается в обеспечении минимального радиального и осевого биения вала на уровнях до 0.5–1 мкм. Любые микроскопические отклонения от оси вращения приведут к появлению дробления на металле, и тогда деталь уйдет в брак из-за нарушения цилиндричности отверстия.

Шпиндели оснащают прецизионными подшипниками самого высокого класса точности, которые проходят индивидуальную подгонку и селективную сборку. Конструкция узла должна гарантировать стабильность положения инструмента при достижении рабочих оборотов до 10000–15000 об/мин.

Для исключения вибраций применяют динамическую балансировку всех вращающихся частей в сборе с оправкой и резцом. Внутри корпуса шпинделя устанавливают бесконтактные датчики, которые контролируют вибрацию и температуру узла в реальном времени. Если биение превысит установленный предел, автоматика мгновенно остановит цикл обработки для предотвращения поломки дорогостоящего алмазного кристалла.

Механизмы микроподачи обеспечивают перемещение режущей кромки на дистанции в несколько микрон для точной настройки диаметра растачиваемого отверстия. В алмазно-расточных станках применяют специальные инструментальные головки, которые имеют встроенные пьезоэлектрические приводы или прецизионные винтовые пары с мелким шагом. Оператор может корректировать положение резца без остановки вращения шпинделя через систему дистанционного управления.

Такая функциональность необходима для компенсации естественного теплового расширения инструмента или минимального износа алмаза в процессе долгой работы. Погрешность позиционирования в таких узлах не превышает 0.001 мм, что позволяет выдерживать самые жесткие допуски по чертежу.

Корпус расточной головки изготавливают из материалов с низким коэффициентом температурного расширения, чтобы внешние условия не влияли на точность настройки. Плавность перемещения гарантирует отсутствие рывков при врезании инструмента в металл, что положительно сказывается на шероховатости поверхности. В автоматизированных моделях за микроподачу отвечает система ЧПУ, которая получает данные от лазерных датчиков измерения отверстия.

Массивная станина - фундаментом точности, она обеспечивает полное гашение любых внешних и внутренних вибраций оборудования. Ее отливают из высококачественного серого чугуна с развитой системой внутренних ребер жесткости для предотвращения деформаций под весом тяжелых узлов. Большая масса корпуса придает станку необходимую инерционность, поэтому резцы не скачут по поверхности заготовки при изменении режимов резания.

Чугун обладает уникальной способностью к демпфированию колебаний, что крайне важно для сохранения целостности хрупкого алмазного кристалла. Тяжелое основание исключает раскачивание агрегата даже при работе на максимальных скоростях вращения шпинделей.

Нижнюю часть станины делают максимально широкой для обеспечения устойчивости и правильного распределения нагрузки на фундамент. Перед окончательной обработкой литье проходит процедуру естественного или искусственного старения в течение длительного времени. Поверхности для монтажа узлов проходят шлифовку и шабрение с допуском 2–3 мкм по всей длине ходов.

Температурный контроль необходим для предотвращения тепловых деформаций, которые могут изменить положение оси шпинделя в процессе работы. Даже нагрев корпуса на 2–3℃ вызывает удлинение вала на 10–20 мкм, что недопустимо при расточке прецизионных отверстий.

Для стабилизации режима в станках применяют системы принудительной циркуляции охлажденного масла через внутренние каналы в шпиндельной бабке. Холодильный агрегат поддерживает температуру смазки с точностью до 0.1℃ независимо от интенсивности нагрузки на двигатель. Постоянство теплового фона гарантирует идентичные размеры деталей.

Блок управления отслеживает показания множества датчиков температуры, которые установлены в критических зонах агрегата. Программное обеспечение автоматически корректирует координаты суппортов, если фиксирует минимальные изменения теплового баланса. Перед началом смены станок проходит обязательный цикл прогрева на холостом ходу до выхода на рабочий температурный уровень. Качественная изоляция электродвигателя предотвращает прямую передачу тепла на несущие конструкции шпиндельной бабки.

Расточка тонкостенных деталей требует особого подхода к способу фиксации и подбору режимов резания для исключения деформации металла. Для закрепления гильз на столе станка используют специальные мембранные или гидропластовые патроны, которые равномерно распределяют усилие зажима по всей окружности.

Если применить обычные кулачковые тиски, заготовка приобретет форму овала, и после снятия нагрузки отверстие выйдет из допуска по цилиндричности. Алмазный резец в этом случае становится идеальным инструментом, так как он создает минимальные радиальные силы резания. Тонкая стружка снимается плавно без сильного давления на стенки детали, что предотвращает возникновение вибраций и дробления.

Станок обеспечивает высокую скорость вращения шпинделя при малых подачах, и это позволяет избежать опасного разогрева тонкого металла. Система охлаждения подает масляный туман в рабочую зону для эффективного отвода тепла без возникновения резких температурных перепадов. Точность позиционирования шпинделя относительно центра заготовки проверяют с помощью электронного центроискателя перед началом каждого цикла.

Аэростатические опоры используют слой сжатого воздуха для полного разделения поверхностей вала и втулки шпиндельного узла. В такой конструкции отсутствует механический контакт между деталями, поэтому коэффициент трения стремится к нулю и износ шпинделя полностью исключен.

Оборудование может работать на скоростях до 60000–80000 об/мин без перегрева подшипниковых узлов и потери точности позиционирования. Воздушная подушка обладает уникальной способностью усреднять мелкие погрешности изготовления поверхностей, что снижает радиальное биение до уровней 0.1–0.2 мкм.

Отсутствие смазочного масла в зоне шпинделя делает процесс расточки чистым и исключает риск загрязнения заготовок из хрупких материалов. Аэростатические опоры не требуют времени на прогрев, потому что они выходят на рабочий режим сразу после подачи воздуха в систему. Высокая жесткость воздушного слоя предотвращает смещение вала под действием сил резания при обработке легких сплавов.

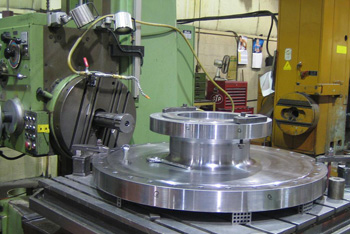

Соосность отверстий на разных концах детали обеспечивают путем обработки за один установ с использованием поворотных столов или двухсторонних шпиндельных бабок. Станок фиксирует заготовку в прецизионном приспособлении, которое гарантирует неподвижность металла в течение всего цикла расточки.

Если отверстия расположены на одной оси, инструмент проходит сквозь деталь с поддержкой свободного конца борштанги в дополнительном люнете. Это исключает прогиб шпинделя и предотвращает возникновение конусности или несоосности стенок. Точность позиционирования стола при повороте на 180° контролируют по оптическим датчикам с погрешностью не более одной угловой секунды.

Использование высокоточных направляющих качения гарантирует параллельность перемещений суппорта относительно базовой плоскости станины. В современных моделях за соосность отвечает система активного контроля, которая корректирует положение инструмента на основе данных лазерного сканирования. Жёсткое крепление шпиндельных головок к станине исключает их смещение под действием вибраций или термического расширения.

Корпуса расточных оправок для работы с алмазным инструментом изготавливают из тяжелых сплавов на основе вольфрама или из монолитного твердого сплава. Выбор таких материалов обусловливает их высокий модуль упругости, который в 2–3 раза превышает показатели обычной стали. Высокая жесткость борштанги минимизирует отклонение кончика резца под действием сил резания, что позволяет сохранять идеальную цилиндричность глубоких отверстий.

Внутри оправки часто размещают демпфирующие вставки из материалов с высоким внутренним трением для эффективного гашения микровибраций. Плотная посадка инструмента в шпинделе исключает возникновение люфтов, которые могут привести к мгновенному разрушению хрупкого алмазного кристалла при контакте с металлом заготовки.

Форма и вылет оправки должны обеспечивать максимальную устойчивость системы, поэтому диаметр вала выбирают максимально возможным для конкретного отверстия. На поверхность металла часто наносят антикоррозийное покрытие, и оно защищает оправку от воздействия агрессивных компонентов смазочно-охлаждающей жидкости. Точная балансировка борштанги в сборе с резцом предотвращает появление центробежных сил на скоростях вращения до 12000 об/мин.

Предотвращение появления нароста на режущей кромке алмаза происходит за счет свойств самого минерала и применения высоких скоростей резания. Алмаз обладает крайне низкой адгезией к цветным металлам и сплавам, поэтому металл, который разогрели в процессе обработки, не прилипает к поверхности инструмента. Если использовать обычные твердосплавные резцы, на лезвии быстро образуется слой наклепа, и он искажает профиль отверстия и увеличивает шероховатость.

В алмазно-расточных станках поддерживают обороты шпинделя на уровне, когда время контакта металла с кромкой минимально. Постоянный поток масляного тумана создает на поверхности тончайшую пленку, которая дополнительно снижает коэффициент трения в точке врезания инструмента в деталь.

Геометрия заточки резца с положительными передними углами способствует легкому отделению стружки и снижает радиальные составляющие силы резания. Гладкая поверхность алмазной пластины, которую полируют до зеркального блеска, исключает механическое зацепление микроскопических частиц сплава. Регулярная очистка фильтров системы подачи охлаждения гарантирует отсутствие посторонних включений в эмульсии, так как грязь может спровоцировать локальный перегрев.

Геометрия алмазного резца определяет характер распределения нагрузок в зоне контакта и влияет на итоговую цилиндричность отверстия. Для расточки цветных сплавов применяют инструмент с передним углом от 0 до 10 градусов, чтобы обеспечить легкое врезание и качественный отвод стружки. Задний угол выбирают в пределах 5–12 градусов для исключения трения вспомогательных граней о поверхность детали при подаче.

Радиус закругления вершины резца имеет значение, которое определяет высоту микрогребешков на металле. Чем меньше радиус, тем выше точность профиля, но при этом возрастает риск быстрого износа кончика инструмента под воздействием абразивных включений в сплаве.

В конструкции расточных головок предусматривают механизмы для тонкой юстировки положения лезвия в двух плоскостях с точностью до 0.001 мм. Правильное положение режущей кромки относительно оси вращения шпинделя гарантирует отсутствие конусности и овальности отверстия, которое растачивают в данный момент. Алмазную пластину закрепляют в державке методом пайки или механическим зажимом, который должен выдерживать значительные центробежные силы.

Жесткость системы крепления инструмента и заготовки напрямую влияет на возможность получения отверстий 1-го класса точности без отклонений формы. Станок оснащают массивными прижимными плитами и гидропластовыми патронами, которые создают равномерное усилие фиксации по всей площади контакта. Если в соединении возникнет малейший люфт, силы резания вызовут микроскопические смещения узлов, а это приведет к появлению волнистости на зеркальной поверхности.

Прецизионные посадочные места под оправки в шпинделе имеют конусную форму для обеспечения максимальной площади прилегания металла. Автоматический зажимной механизм поддерживает постоянное давление, и оно не меняется под воздействием центробежных сил и вибраций.

Высокая жесткость конструкции позволяет использовать алмазные резцы на больших вылетах без потери точности позиционирования режущей кромки. Конструкторы рассчитывают сечение всех несущих элементов таким образом, чтобы упругие деформации не превышали 1–2 мкм при максимальных нагрузках. Наличие дополнительных упоров и центрирующих штифтов предотвращает разворот детали на столе во время интенсивного врезания инструмента.
